Универсальная электронная бумага сырой панели драйвер щит для Arduino/NUCLEO,Управляйте различным интерфейсом SPI e-Paper от Waveshare
Описание товара:

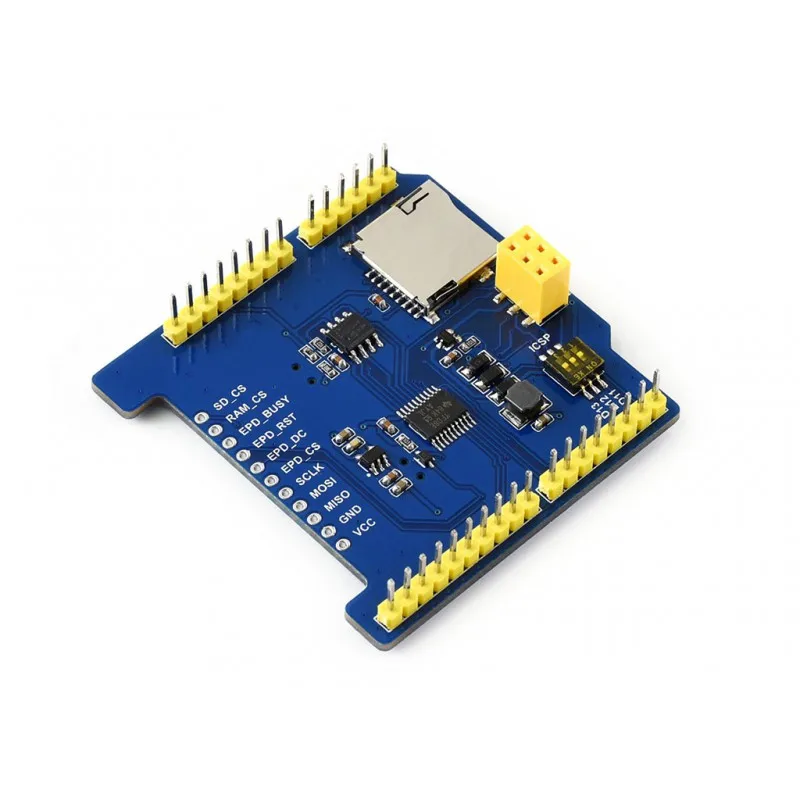

Это универсальная плата драйвера для подключения Arduino/NUCLEO и e-Paper raw панелей, может использоваться для управления различными SPI интерфейсами электронной бумаги из Waveshare.
Особенности:

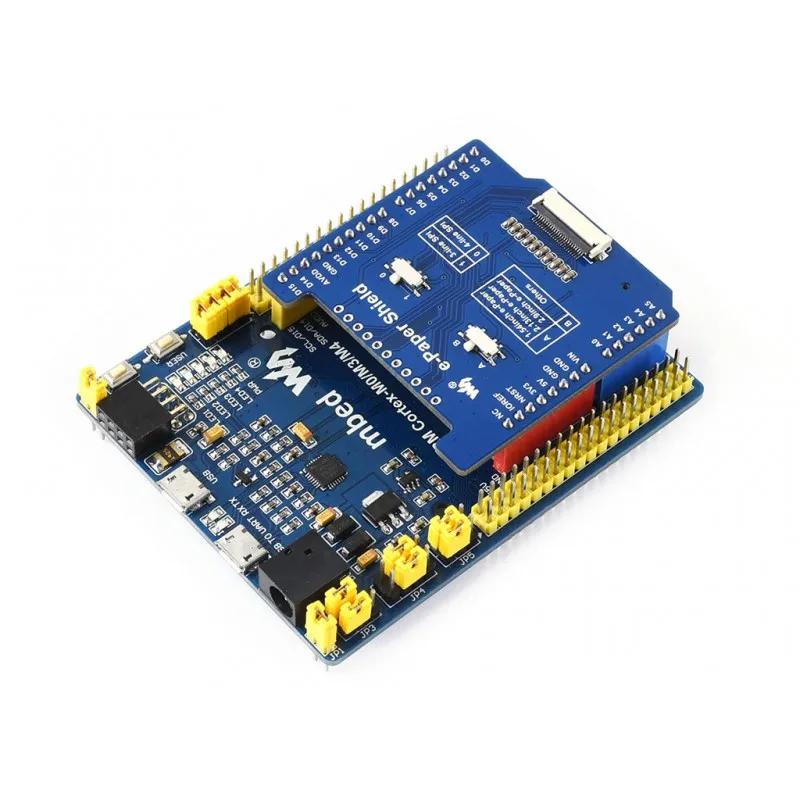

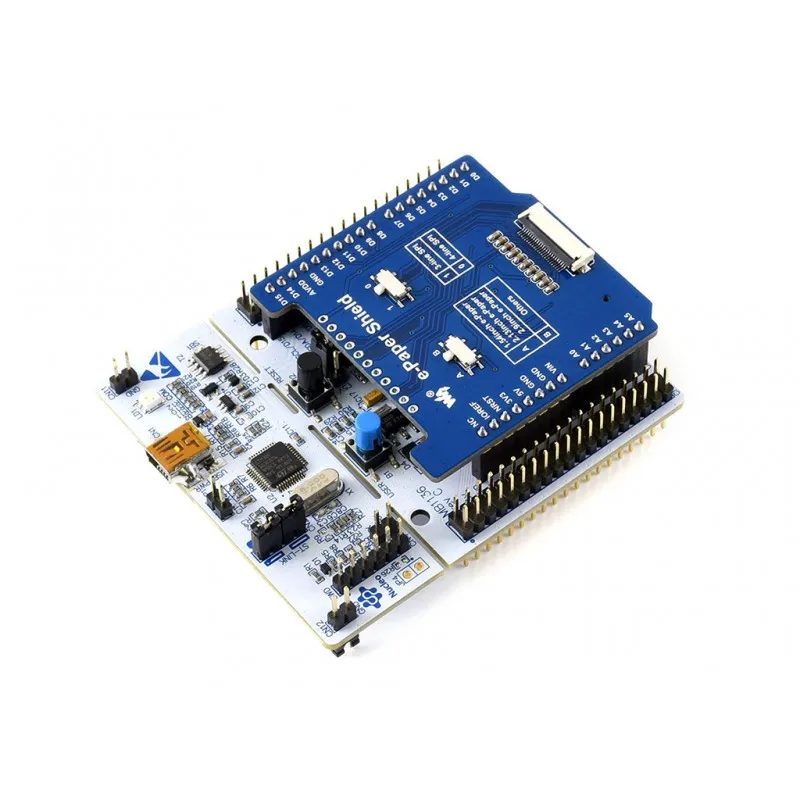

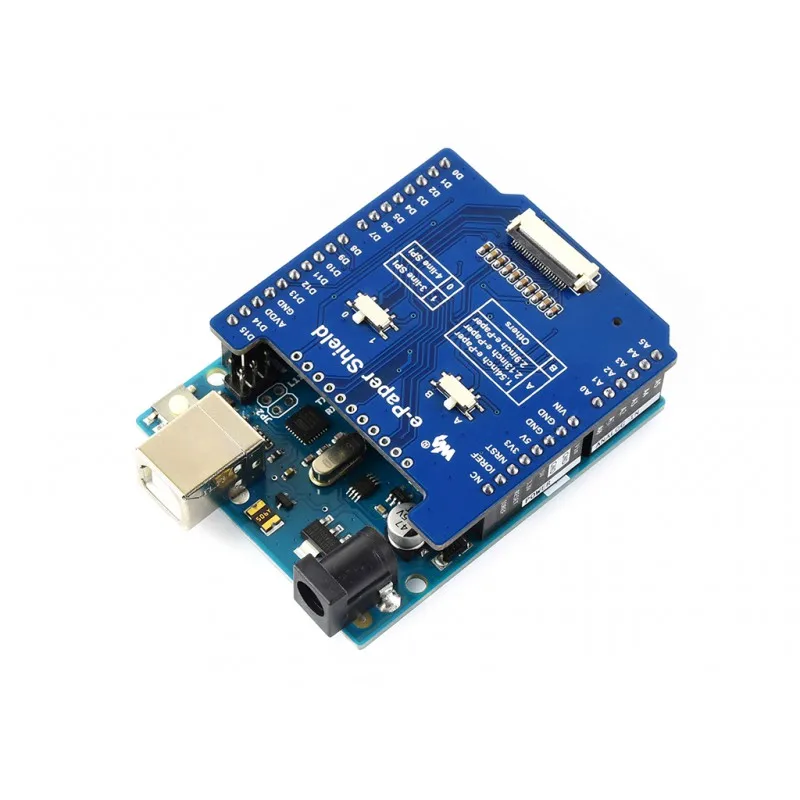

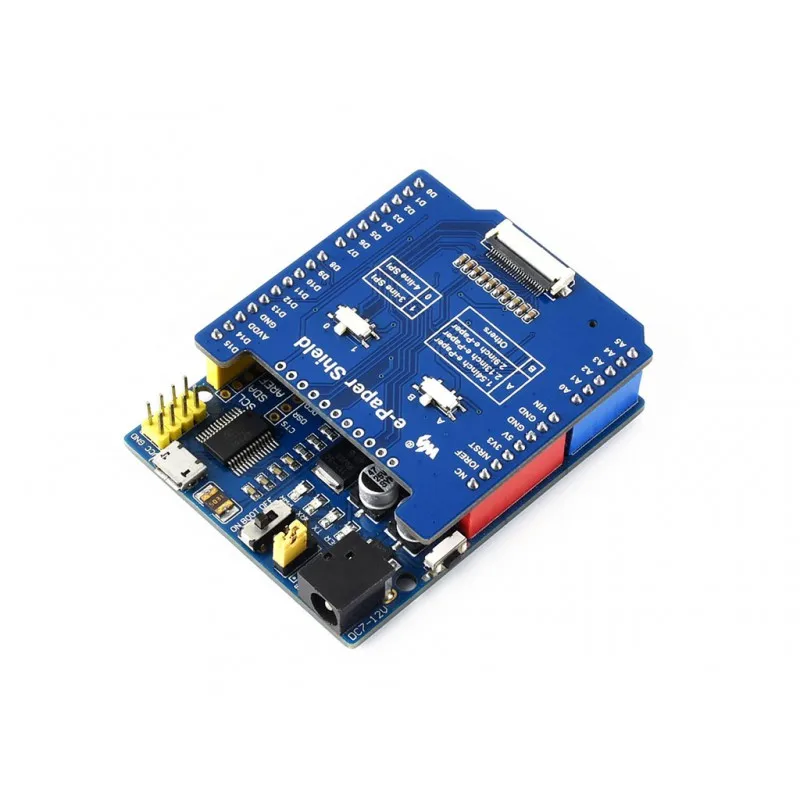

Стандартное подключение Arduino, совместимо с хост-платами, такими как UNO, Leonardo, NUCLEO, XNUCLEO
Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU
Встроенная внешняя RAM, больше свободного места
Слот Micro SD, изображения могут храниться на tf-карте для отображения
Резервный интерфейс управления, для подключения с другими контрольными платами/li>
Поставляется с ресурсами разработки и руководством (примеры для Arduino/STM32)
Товар Параметры:
Рабочее напряжение: 3,3 V/5V
Интерфейс: 3-провод SPI, 4-провод SPI (по умолчанию)
Размер контура: 53,34 мм × 53,34 мм

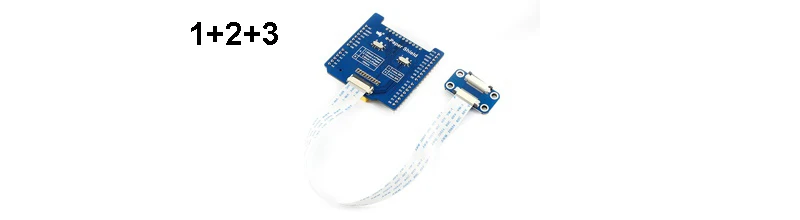

Упаковочный лист:
Примечание: электронная бумага и Raspberry Pi не включены.
Интерфейс
PIN-код
Arduino/NUCLEO PIN-код
Описание продукта:
VCC
5V
Мощность
GND
GND
Заземления
SCK
SCK
SPI входного сигнала часов
MOSI
MOSI
SPI ввода данных
Мисо
Мисо
SPI вывода данных
EPD_CS
D10
Выбор чипа для электронной бумаги
EPD_DC
D9
E-Paper data/command
EPD_RST
D8
E-Бумага сброс
EPD_BUSY
D7
E-Бумага занят
SD_CS
D6
SD карта чип выбор
SPIRAM_CS
D5
SPI Оперативная память чип выбор

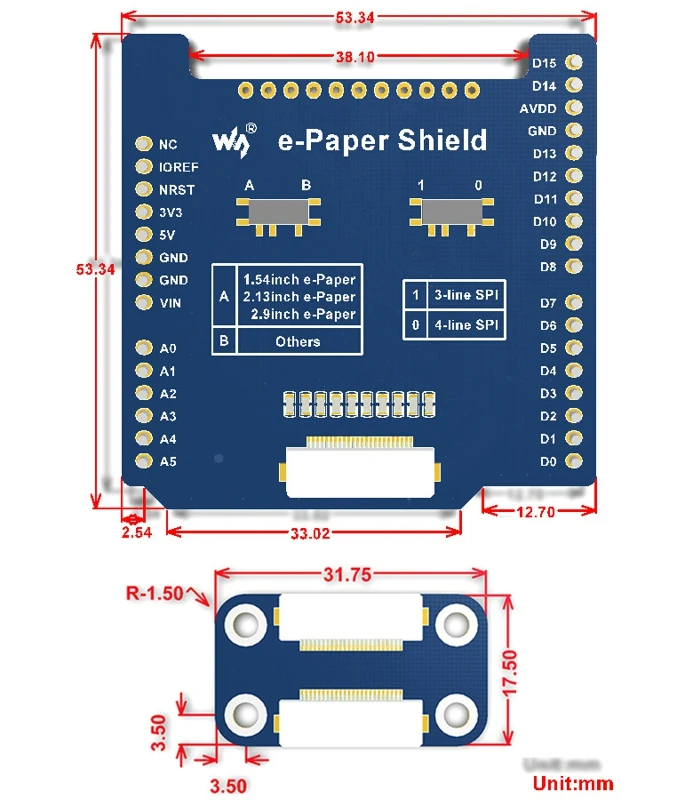

Размеры

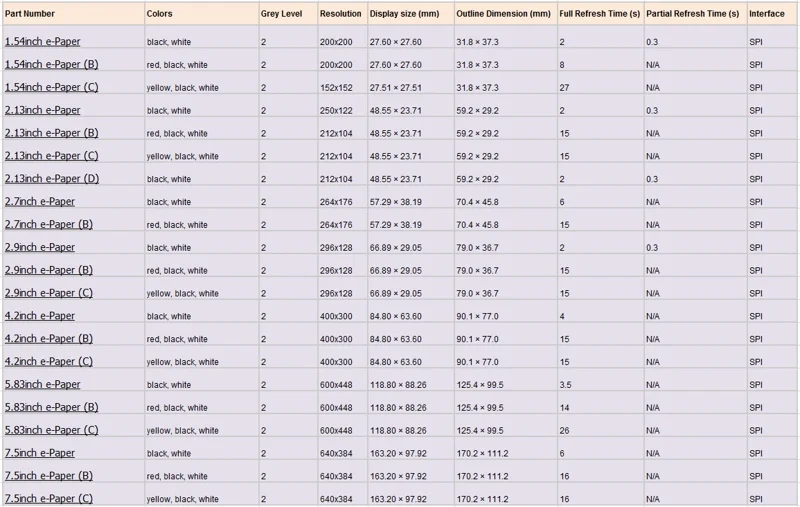

Поддерживает e-Бумага
