Универсальный экран для электронной бумаги, поддержка различных листов Waveshare SPI

Обзор

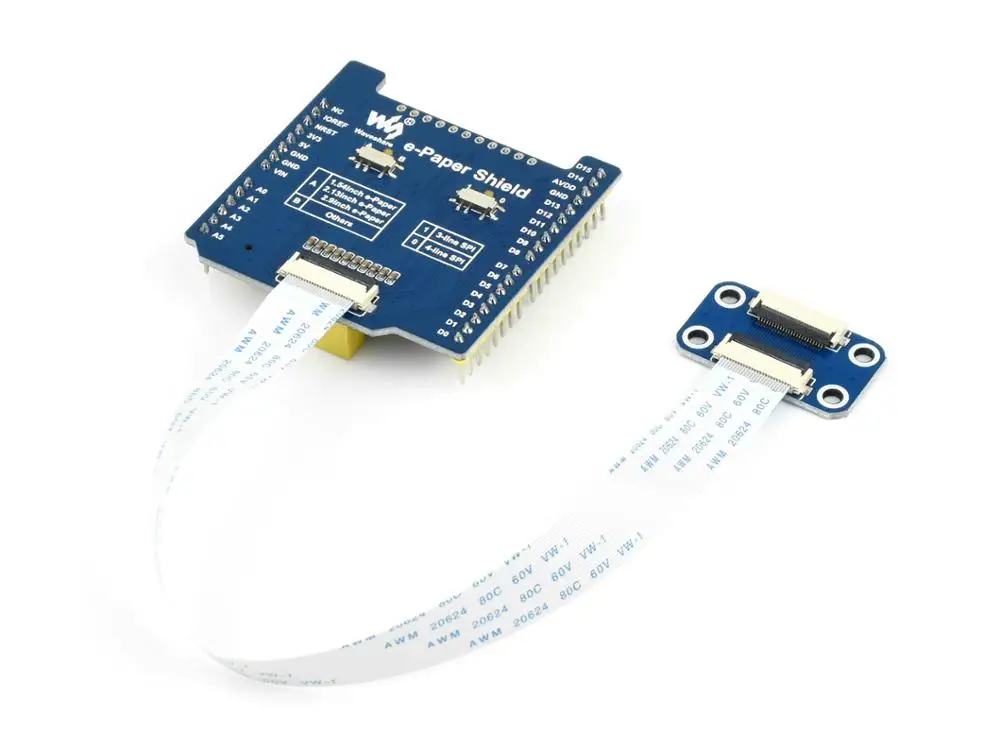

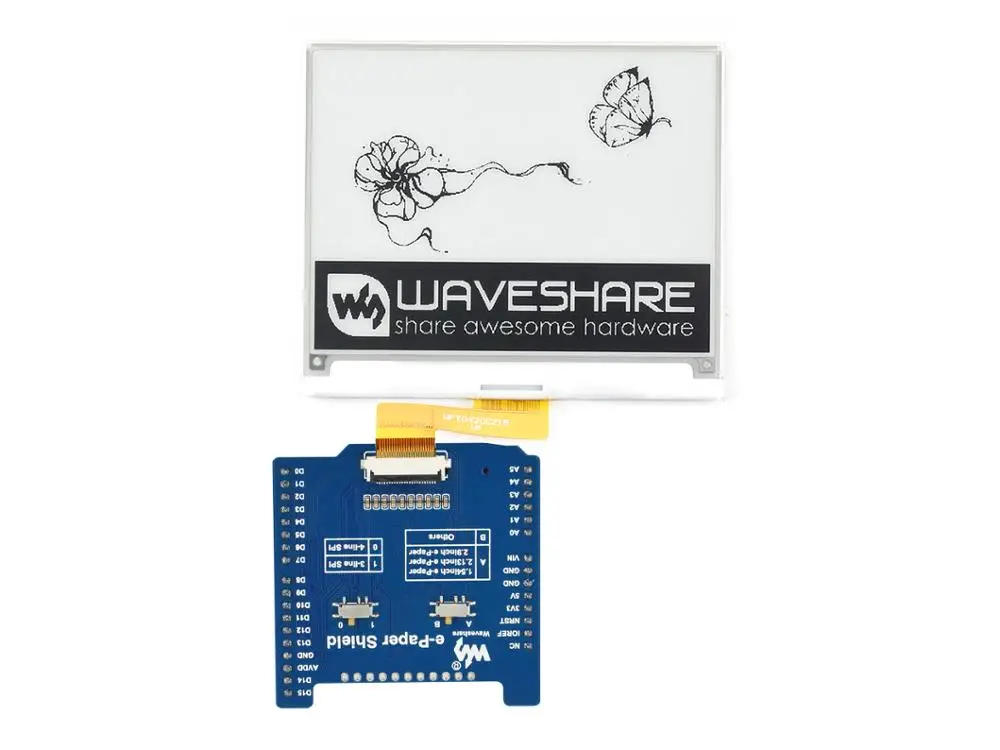

Это универсальная плата драйвера для подключения Arduino/нуклео и необработанных панелей электронной бумаги, может использоваться для управления различными интерфейсами SPI электронной бумаги от Waveshare.

Особенности Стандартное подключение Arduino, совместимо с хост-платами, такими как UNO, Leonardo, nuro, xnuro Встроенный транслятор напряжения, совместим с 3,3 В/5 В MCUs Встроенная внешняя оперативная память, больше свободного места Слот Micro SD, изображения можно хранить на TF-карте для отображения Зарезервированный интерфейс управления, для подключения к другим платам управления/li> Поставляется с ресурсами разработки и руководством (примеры для Arduino/STM32) Характеристики Рабочее напряжение: 3,3 В/5 В Интерфейс: 3-проводной SPI, 4-проводной SPI (по умолчанию) Размер оперативной памяти: 1 м-бит/128 кБайт Габаритные размеры: 53,34 мм × 53,34 мм Интерфейс Булавка ARDUINO/нуклео PIN Описание VCC 5В Мощность GND GND Земля SCK SCK Вход часов SPI MOSI MOSI Ввод данных SPI Мисо Мисо Вывод данных SPI EPD_CS D10 Выбор чипа электронной бумаги EPD_DC D9 E-Paper data/command EPD_RST D8 Сброс электронной бумаги Epd _ занят D7 Электронная бумага занята SD_CS D6 Выбор чипа SD-карты SPIRAM_CS D5 Выбор чипа SPI RAM Размеры

Ресурсы для развития

Вики:Www.waveshare.com/здравствуйте/e-paper_shield

Поддерживаемая электронная бумага Номер детали Цвета Серая шкала Разрешение Размер дисплея (мм) Габаритные размеры (мм) Время полного обновления * (S) Частичное обновление Интерфейс 1,54 дюймовая электронная бумага Черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 2 & Radic; SPI 1,54 дюймовая электронная бумага (B) Красный, черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 8 × SPI 1,54 дюймовая электронная бумага (C) Желтый, черный, белый 2 152x152 27,51 × 27,51 31,8 × 37,3 27 × SPI 2,13 дюймовая электронная бумага Черный, белый 2 250x122 48,55 × 23,71 59,2 × 29,2 2 & Radic; SPI 2,13 дюймовая электронная бумага (B) Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (C) Желтый, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 × SPI 2,13 дюймовая электронная бумага (D) Черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 2 & Radic; SPI 2,7 дюймовая электронная бумага Черный, белый 4 264x176 57,29 × 38,19 70,4 × 45,8 6 × SPI 2,7 дюймовая электронная бумага (B) Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 × SPI 2,9 дюймовая электронная бумага Черный, белый 2 X 128 66,89 × 29,05 79,0 × 36,7 2 & Radic; SPI 2,9 дюймовая электронная бумага (B) Красный, черный, белый 2 X 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовая электронная бумага (C) Желтый, черный, белый 2 X 128 66,89 × 29,05 79,0 × 36,7 15 × SPI 2,9 дюймовая электронная бумага (D) Черный, белый 2 X 128 66,90 × 29,06 79,0 × 36,7 3 & Radic; SPI 4,2 дюймовая электронная бумага Черный, белый 4 400x300 84,80 × 63,60 90,1 × 77,0 4 × SPI 4,2 дюймовая электронная бумага (B) Красный, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 × SPI 4,2 дюймовая электронная бумага (C) Желтый, черный, белый 2 400x300 84,80 × 63,60 90,1 × 77,0 15 × SPI 5,83 дюймовая электронная бумага Черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 3,5 × SPI 5,83 дюймовая электронная бумага (B) Красный, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 14 × SPI 5,83 дюймовая электронная бумага (C) Желтый, черный, белый 2 600x448 118,80 × 88,26 125,4 × 99,5 26 × SPI 7,5 дюймовая электронная бумага Черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 5 × SPI 7,5 дюймовая электронная бумага (B) Красный, черный, белый 2 800 × 480 163,20 × 97,92 170,2 × 111,2 16 × SPI 7,5 дюймовая HD электронная бумага (B) Красный, черный, белый 2 880 × 528 163,24 × 97,94 170,2 × 111,2 21 × SPI 7,5 дюймовая электронная бумага (C) Желтый, черный, белый 2 640x384 163,20 × 97,92 170,2 × 111,2 16 × SPI

* Время полного обновления: Локальное обновление без передачи по сети, при обновлении через сетевое соединение обычно занимает 1-5 минут, в зависимости от типа сети, качества соединения, размера изображения, И так далее.

Содержимое упаковки

Вес:0,017 кг
