Многофункциональная реле задержки таймера, 12 В постоянного тока, 8 каналов
1 708,48₽
В наличии!
Последнее обновление: 15.09.2024
2 шт. IO22D04 12 В постоянного тока 8 каналов Pro mini PLC плата Ре...
1 Отзывов
1 Заказов
3 067,55₽
Dc 12 В 8ch Pro Mini Plc плата Релейный Щит Модуль подходит для Ard...
0 Отзывов
1 Заказов
3 190,72₽

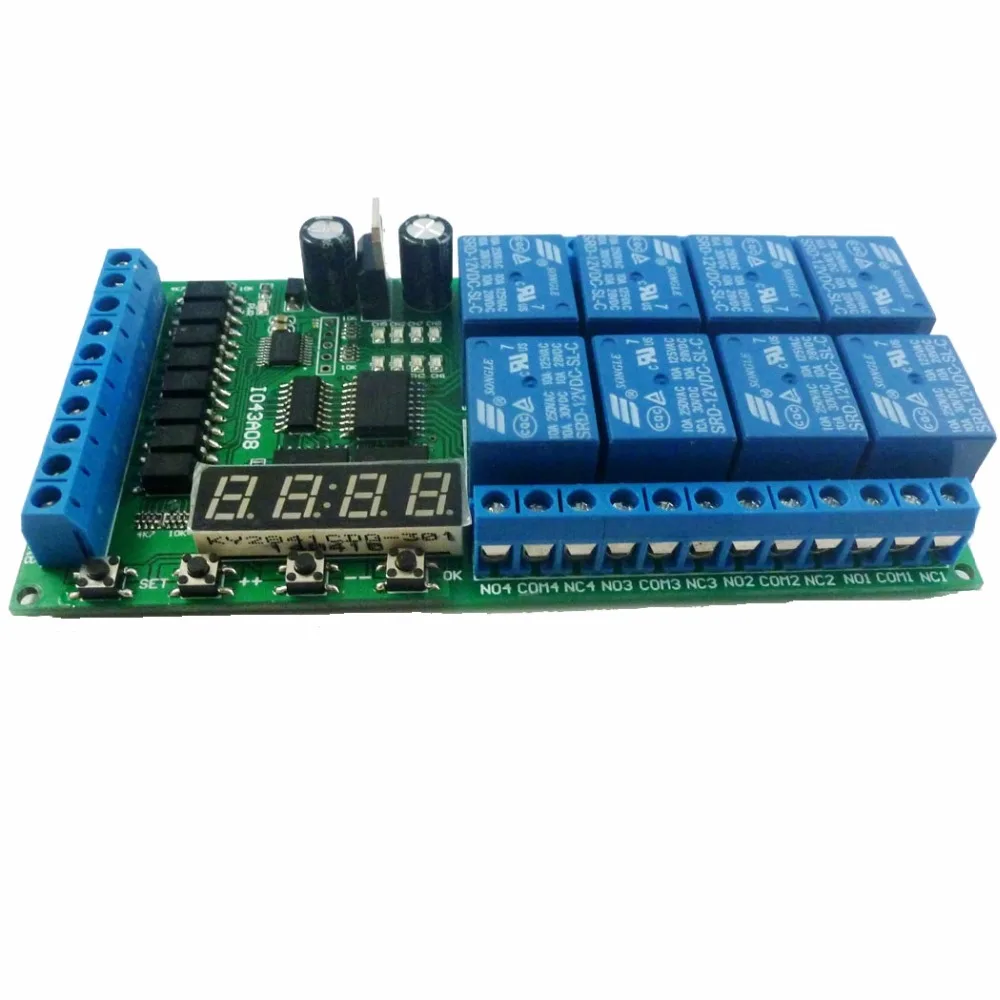

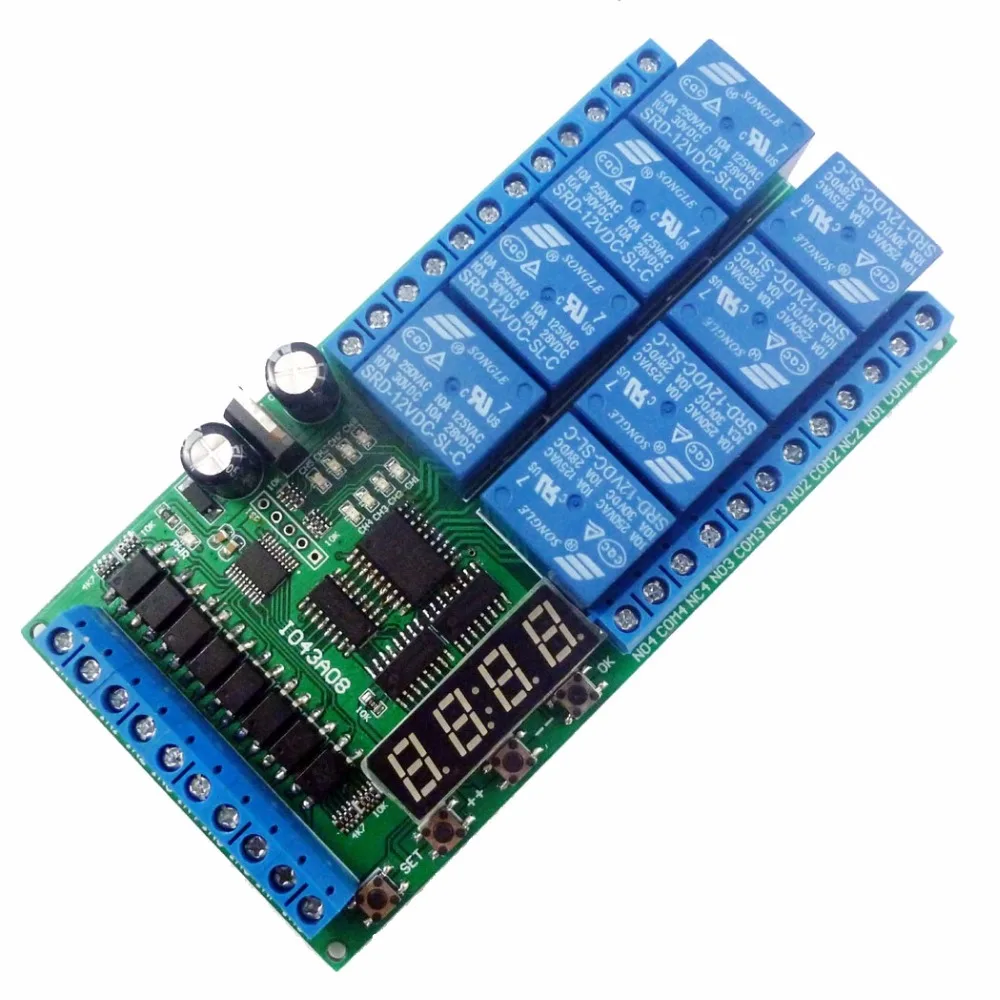

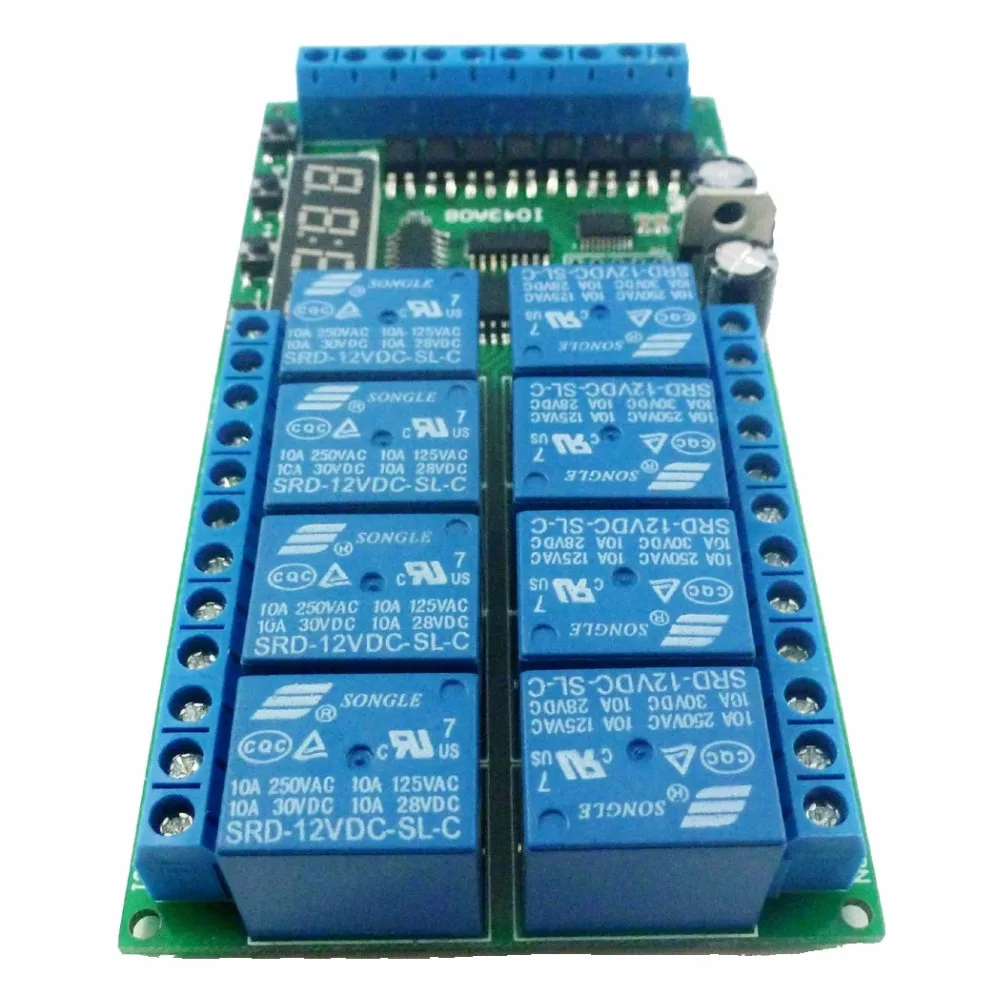

Название продукта: многофункциональная плата с таймером постоянного тока, 12 В, 8 каналов, переключатель времени реле задержки таймера, синхронизация, блокировка, самоблокировка, мгновенный бистабилизатор
В посылка входит:
Многофункциональный модуль реле задержки, 1 шт., 12 В постоянного тока, 8 каналов
Характеристики продукта:
Самое длинное Время задержки: 00 ч: 00 М: 01 с-99 ч: 59 м: 59 с
8-канальное реле, каждый канал самостоятельно срабатывает независимая задержка, не мешают друг другу.
6 видов функциональных модулей,Каждый функциональный модуль имеет три подрежима(Без цикла, 2-99 цикла, всегда цикл).
Входная Оптическая изоляция.
Питание антиреверсивного диода.
Высокоэффективные SMD электролитические конденсаторы.
Параметр энергосбережения
Характеристики изделия:
1 Рабочее напряжение: 12 В постоянного тока
2 рабочий ток: ток в режиме ожидания (состояние энергосбережения) 7 мА, ток в режиме ожидания 48 мА,
1 реле разомкнуто 75 мА, 2 реле разомкнуто 102 ма, 3 реле разомкнуто 129 мА, 4 реле разомкнуто 160 мА, 4 реле разомкнуто 160 мА,
5 реле open 182MA, 6 реле open 207MA, 7 реле open 253MA, 8 реле open 258MA
3 Размер: 120x62x20
4 Вес: 128 г
5 реле Максимальная грузоподъемность: DC 1-110V/5A; AC 85-265V/6A
Типовые варианты применения:

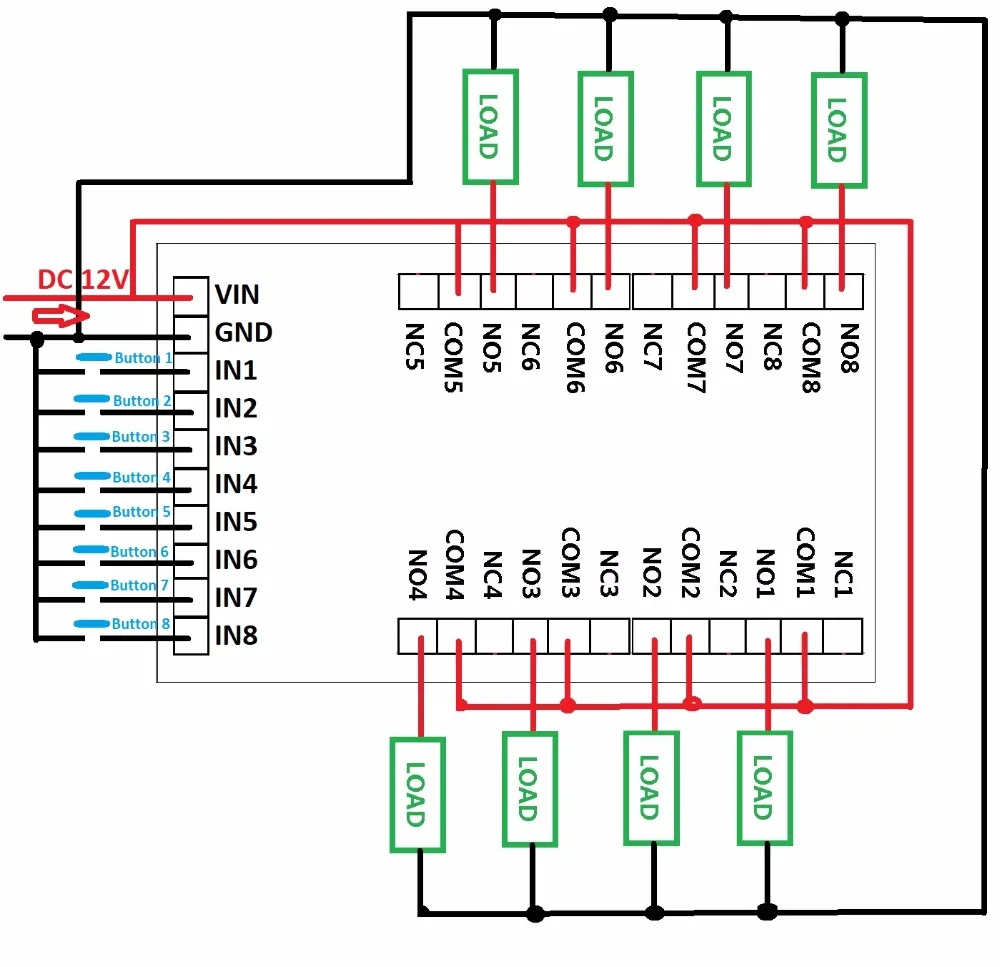

1 схема управления 12 В постоянного тока, схема подключения ниже. "Нагрузкой" могут быть светодиодный ные фонари, вентиляторы, Игрушечная машина и
Другое оборудование постоянного тока 12 В

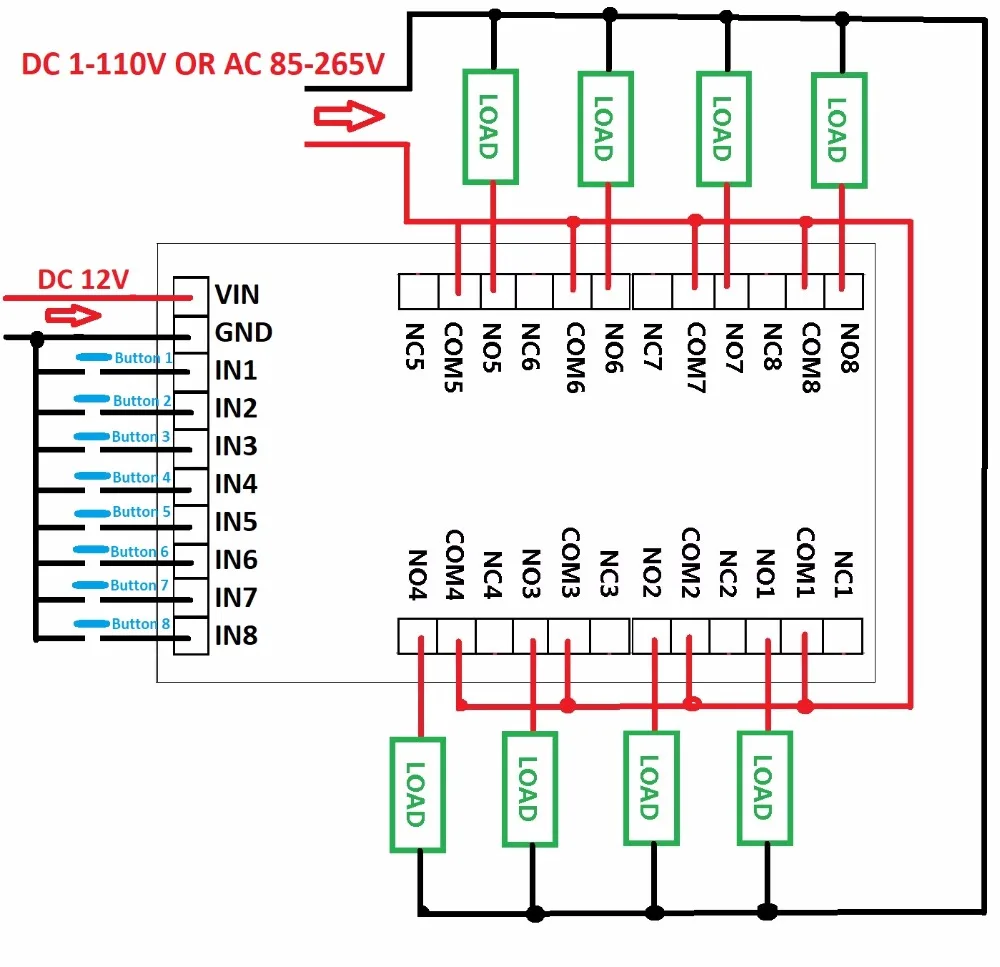

2 цепи управления постоянного тока 1-100 в или 85-265 В переменного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование переменного тока постоянного тока
Инструкции по эксплуатации:
Короткое нажатие: время нажатия клавиш меньше 2 секунд;
Длительное нажатие: время нажатия клавиш более 2-х секунд;
Состояние: состояние работы, состояние установки, состояние энергосбережения.
Рабочее состояние: Начните работу после включения питания. Отображает оставшееся время 1 канала, параметры могут быть отображены "выбран канал" для установки;
Установить статус: коротко нажмите клавишу "установить", чтобы ввести статус "выбрать канал". Коротко нажмите кнопку "OK", чтобы выйти из настройки;
Энергосберегающее состояние: при таком состоянии цифровые трубки не отображаются и другие функции работают правильно. Нажмите и удерживайте кнопку «ок» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «ОК» в течение 5 секунд или повторно включите питание, чтобы выйти из состояния энергосбережения.
Заводские настройки: Нажмите и удерживайте "++" и "--" Две кнопки в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка откроется. После повторного включения запустит параметры по умолчанию.
Настройки:

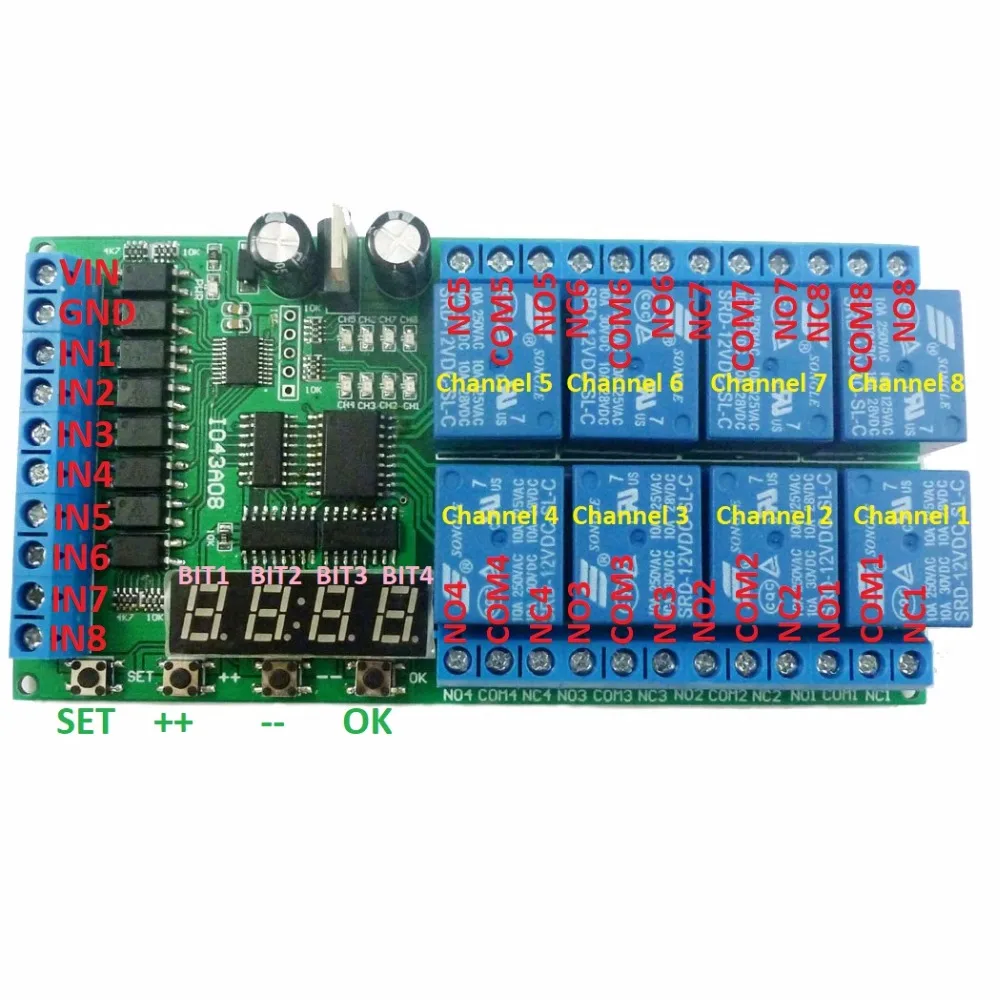

1. После включения оставшееся время канала цифрового дисплея (по умолчанию канал 1).
2. Нажмите кнопку "установить" для ввода интерфейса "выбран канал". В экране "channel select", затем нажмите кнопку "++"/"-", чтобы выбрать канал для работы (relay). Нажмите кнопку "OK" выйдет из экрана "channel select", и сохраните текущие параметры. Нажмите кнопку "установить" в интерфейс "настройки параметров".
3. Под кнопкой "параметры" экран нажмите "установить" можно переключать параметры. "++"/"-" кнопка для изменения параметров. Нажмите кнопку "ОК", чтобы выйти из экрана "параметры", и сохраните текущие параметры.
Интерфейс "выбран канал":
Интерфейс "настройки параметров":
Таймер T1 T2 Минимальный блок времени секундный, поэтому временной диапазон T1 T2 составляет 99 часов 59 минут 59 секунд.
Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 обозначает всегда цикл, Nx = 01 означает отсутствие цикла). Таким образом, вы можете задать количество циклов: 1-99 раз или всегда цикл.
Решение существительного:
НЕТ: нормально разомкнутый контакт реле
COM: Общий контакт реле
NC: нормально замкнутый контакт реле
Открытое реле: COM connect №
Замыкание реле: номер отключения COM
.
Функциональный режим:
Следующие Функциональные режимы можно установить в режим работы цикла. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01 не цикл).
F0: после включения реле
Закрыть
. Вход триггера (IN1/2/3/4), реле
Открытый
. Время задержки T1
Закрыть
.
F1: после включения реле
Открытый
. Триггерный вход, реле
Закрыть
. Время задержки T1
Открытый
.
F2: после включения реле
Закрыть
. Вход триггера, время задержки T1 и реле
Открытый
. Реле задержки времени T2
Закрыть
.
F3: после включения реле
Открытый
. Вход триггера, время задержки T1 и реле
Закрыть
. Реле задержки времени T2
Открытый
.
F4: после включения реле
Закрыть
. После времени задержки T1 и реле
Открытый
. Реле задержки времени T2
Закрыть
.
F5: после включения реле
Открытый
. После времени задержки T1 и реле
Закрыть
. Реле задержки времени T2
Открытый
.
