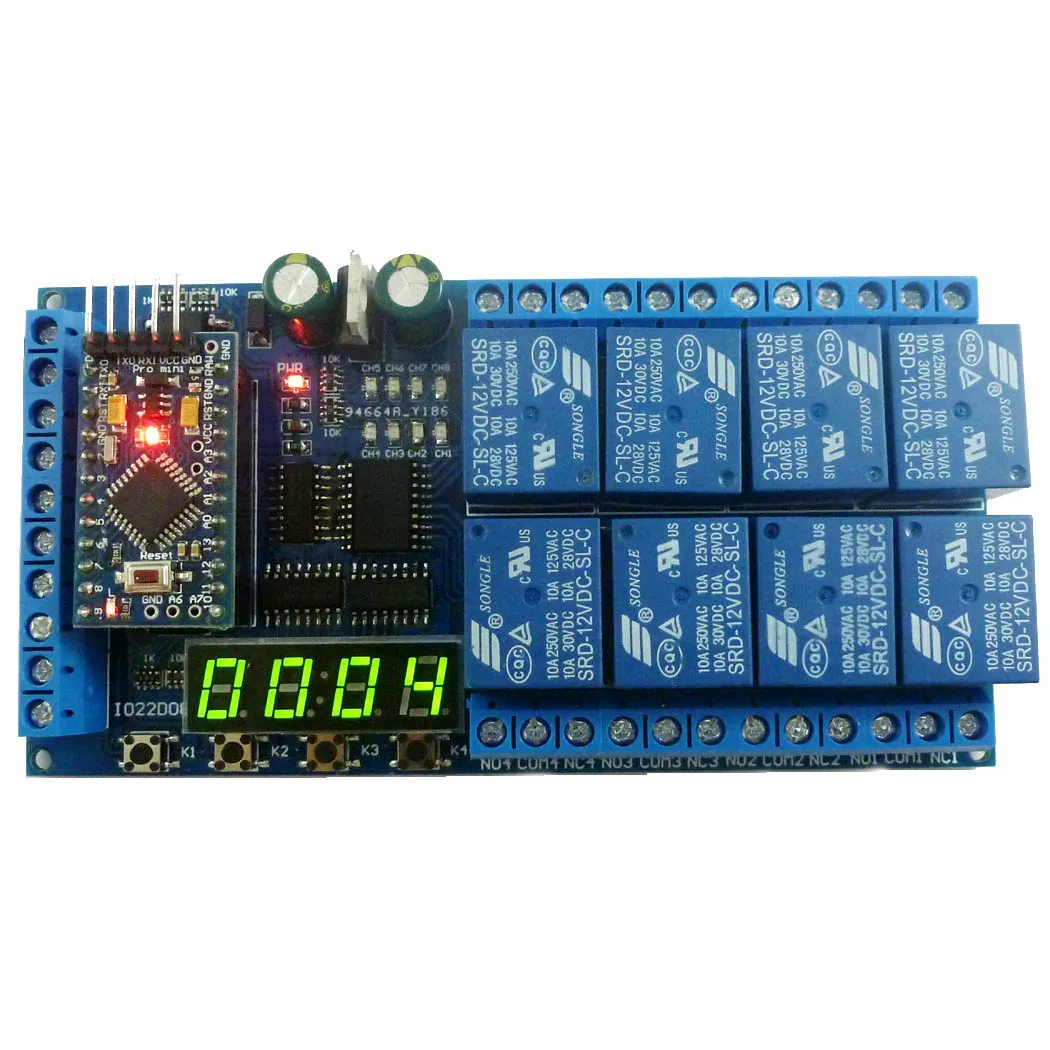

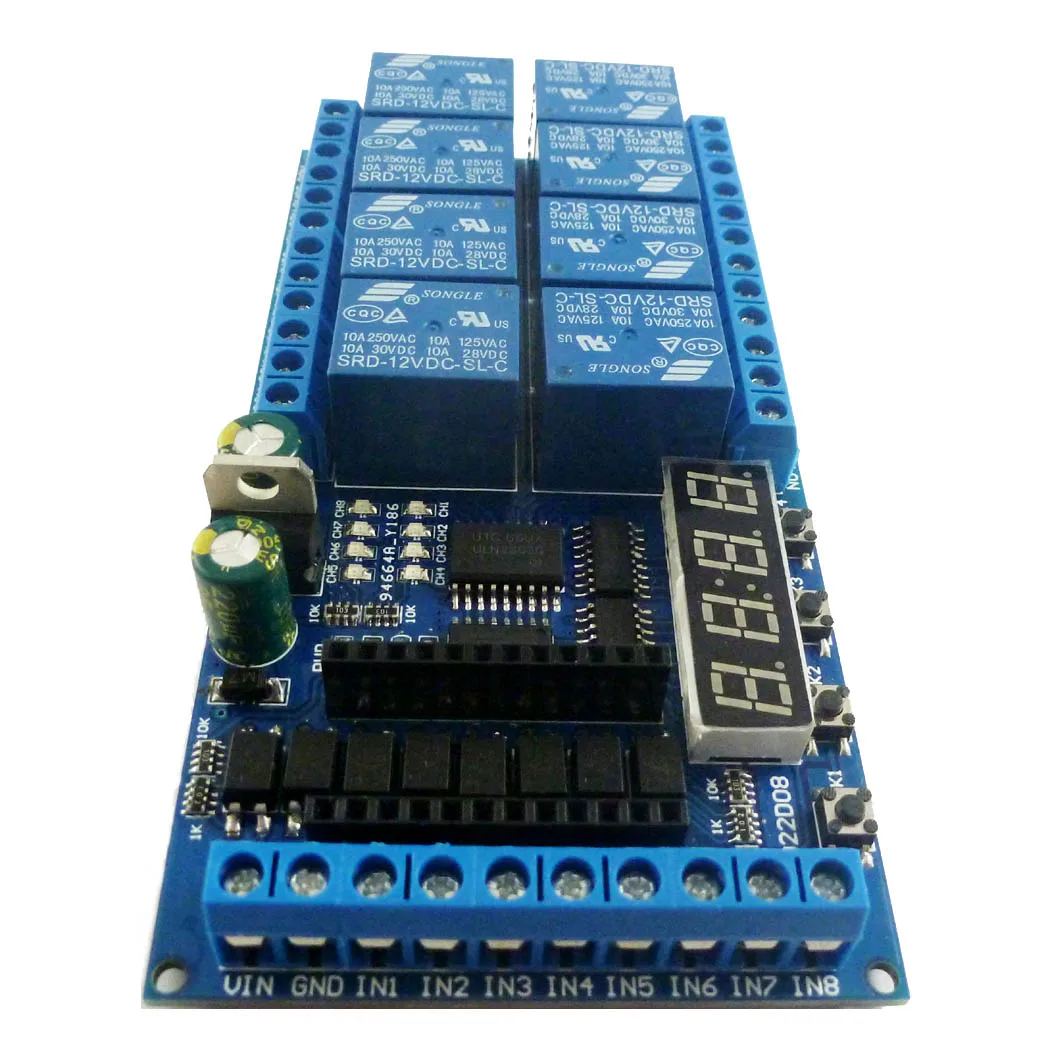

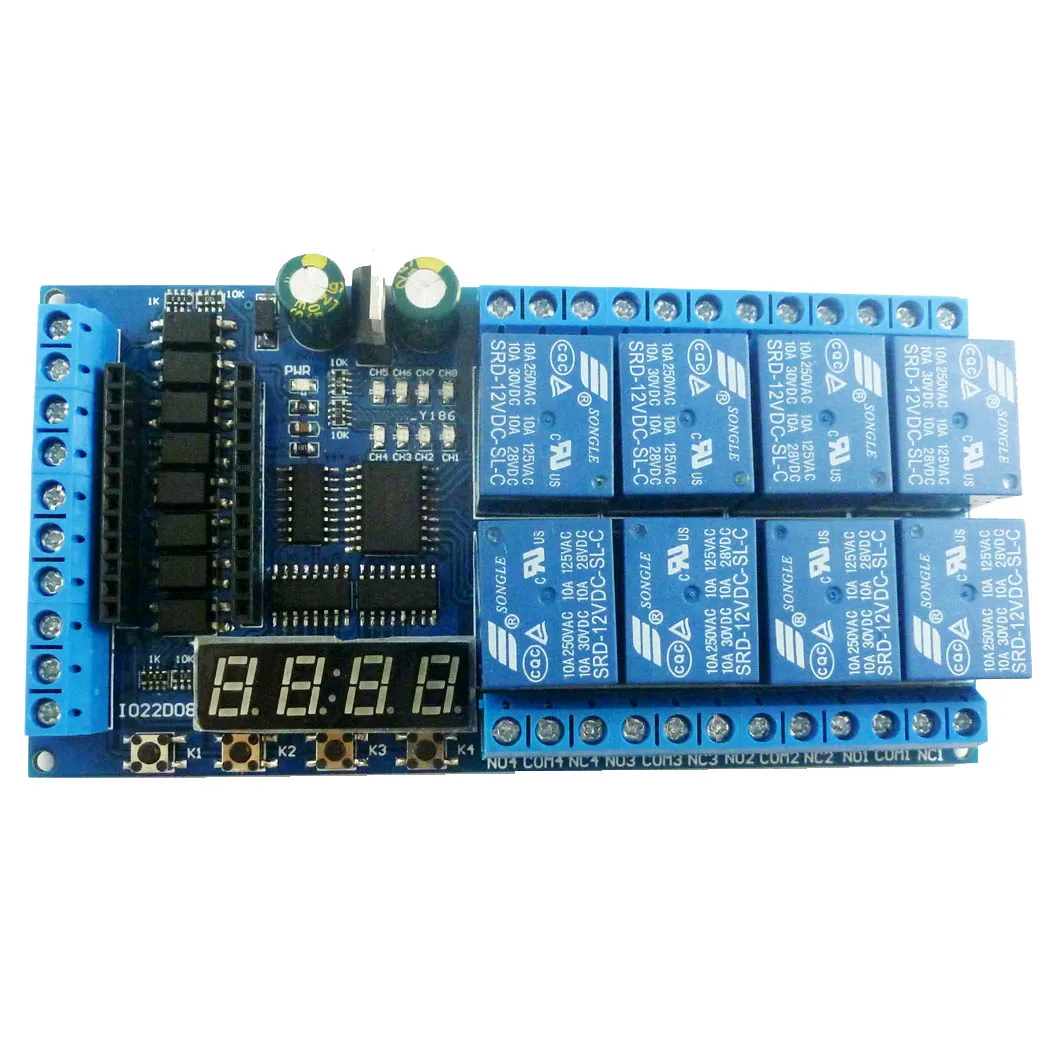

Название продукта: 12 В постоянного тока 8ch Pro Mini Plc Board Relay Shield Module подходит для многофункциональной задержки Arduino модуль переключения для таймера

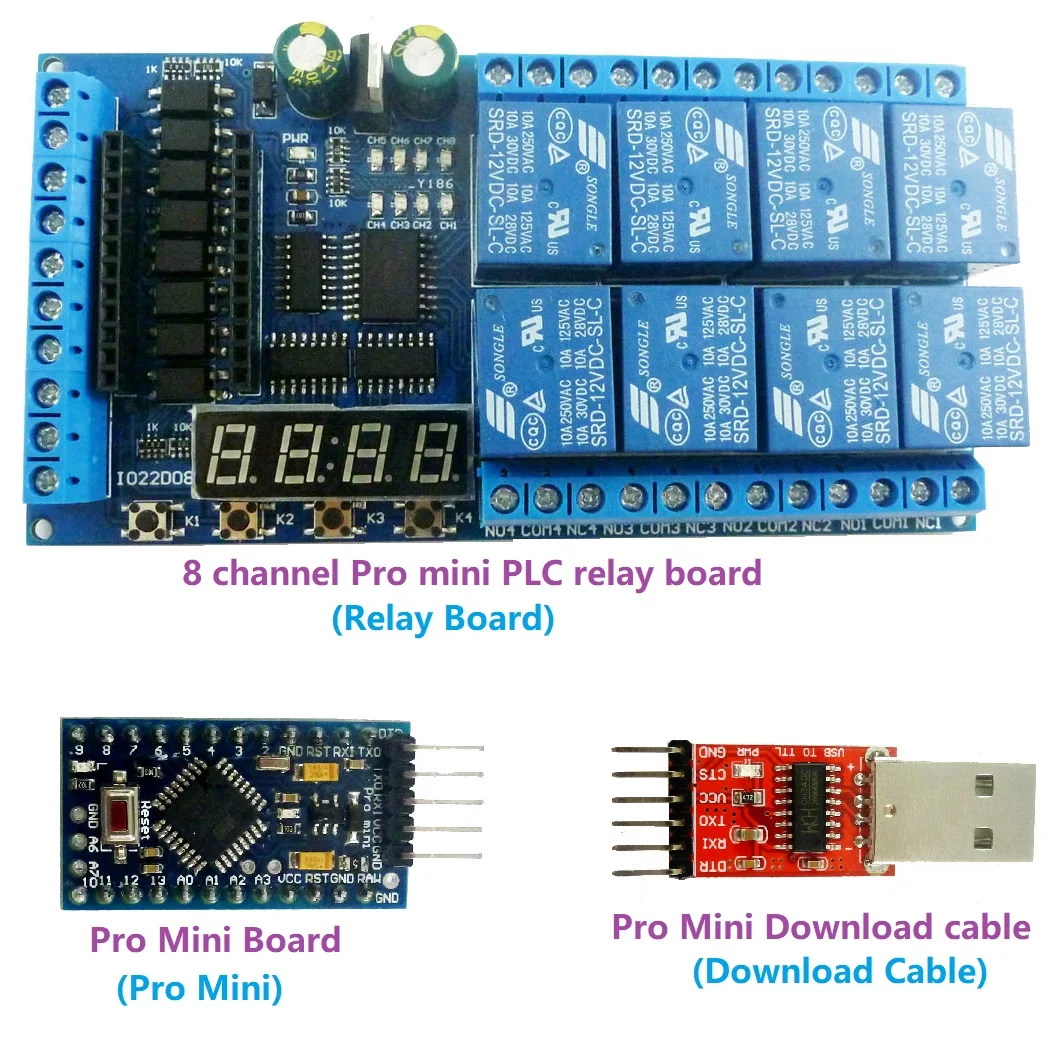

Посылка входит (Доставка в соответствии с приобретенным вами товаром):
1 шт. мини-кабель для загрузки (CH340 USB для TTL232)1 шт. pro mini ATMEGA328P 5 В/16 м (был сварочный штифт)
1 шт DC 12V 8 channel Pro mini PLC релейная плата
Характеристики продукта:
1 Рабочее напряжение: 12 В постоянного тока
2 рабочий ток: ток в режиме ожидания (цифровая трубка ВЫКЛ.) 12 мА, ток в режиме ожидания 48 мА (цифровая трубка вкл.), 1 открытое реле 76 мА, 2 открытых реле мА, 3 открытых реле мА, 4 реле open 162MA,5 реле open 184MA, 6 реле open 209MA, 7 реле open 255MA, 8 реле open 288MA

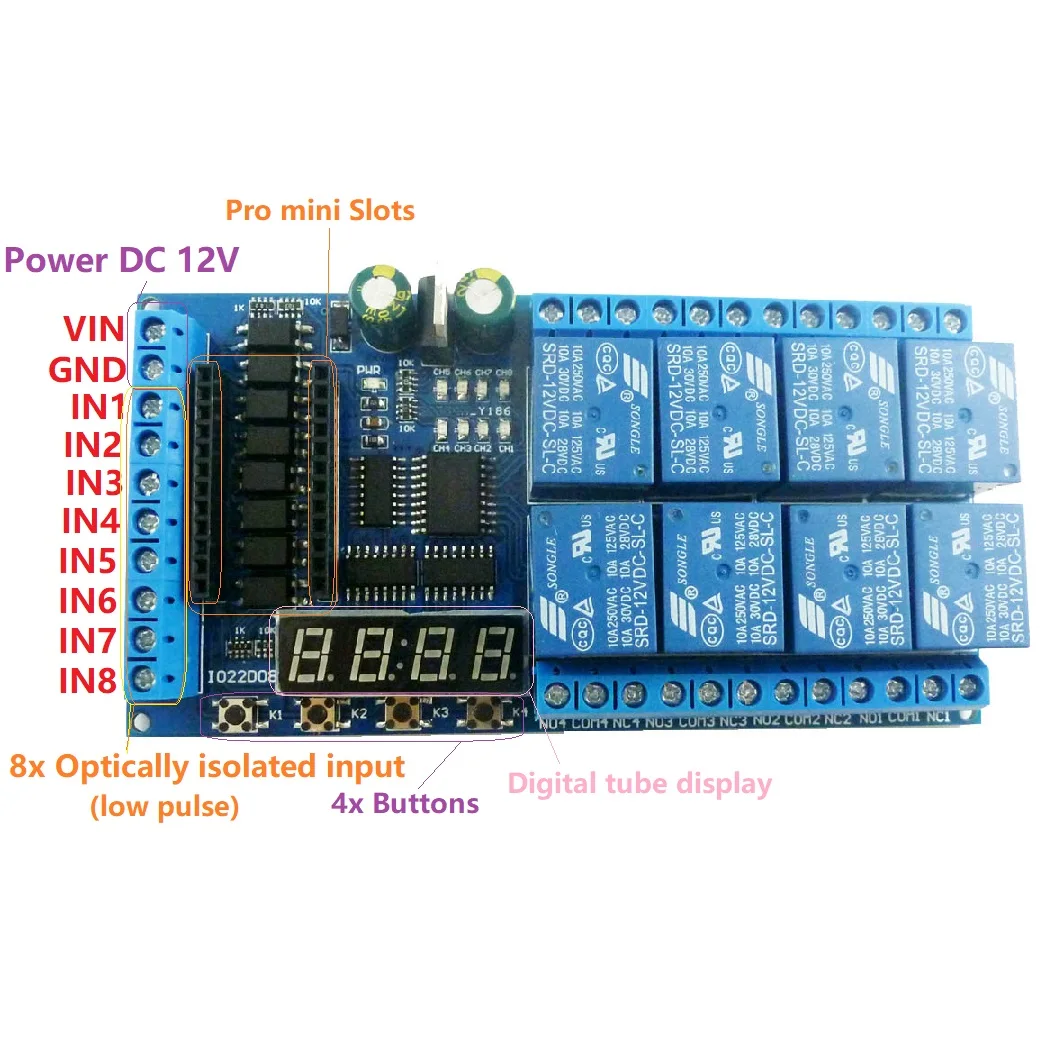

3 встроенные ресурсы: 8x оптоизолированные входы (триггер низкого уровня, тип NPN), 4x кнопки, 1 4-битный цифровой дисплей, 1 пара мини-слотов Pro, 8 релейных выходов
4 размера 120*62*19,2 мм
5 Вес: 131,2 г
Мы предоставляем код (эскиз), который может достичь только простой функции задержки, время задержки регулируется путем изменения параметра задержки кода (эскиза).
Если вам нужна дополнительная функциональность, напишите свой собственный код. Мы не предоставляем дополнительный код (эскиз) и техническую поддержку
Как использовать: Посмотрите видео «демонстрация мини-реле задержки IO22C04 pro» (вы можете найти видео в GOOGLE)
Примечание: IO22D08 не может работать независимо, для работы должна находиться под контролем мини-платы Pro. Если у вас нет мини-платы Pro, пожалуйста, приобретите Комплект «Улучшенная доска»
Примеры применения
:
Пока вы пишете Мини-код ARDUIUO Pro (скетч), вы можете использовать его для достижения различных функций таймера задержки, таких как:
Двигатель вперед и назад,
Время включения,
Отключение времени,
Задержка включения,
Задержка запуска,
Бесконечная задержка петли,
Ограниченное количество циклических задержек,
Силовой секвенсор,
И так далее.
Схема подключения
:

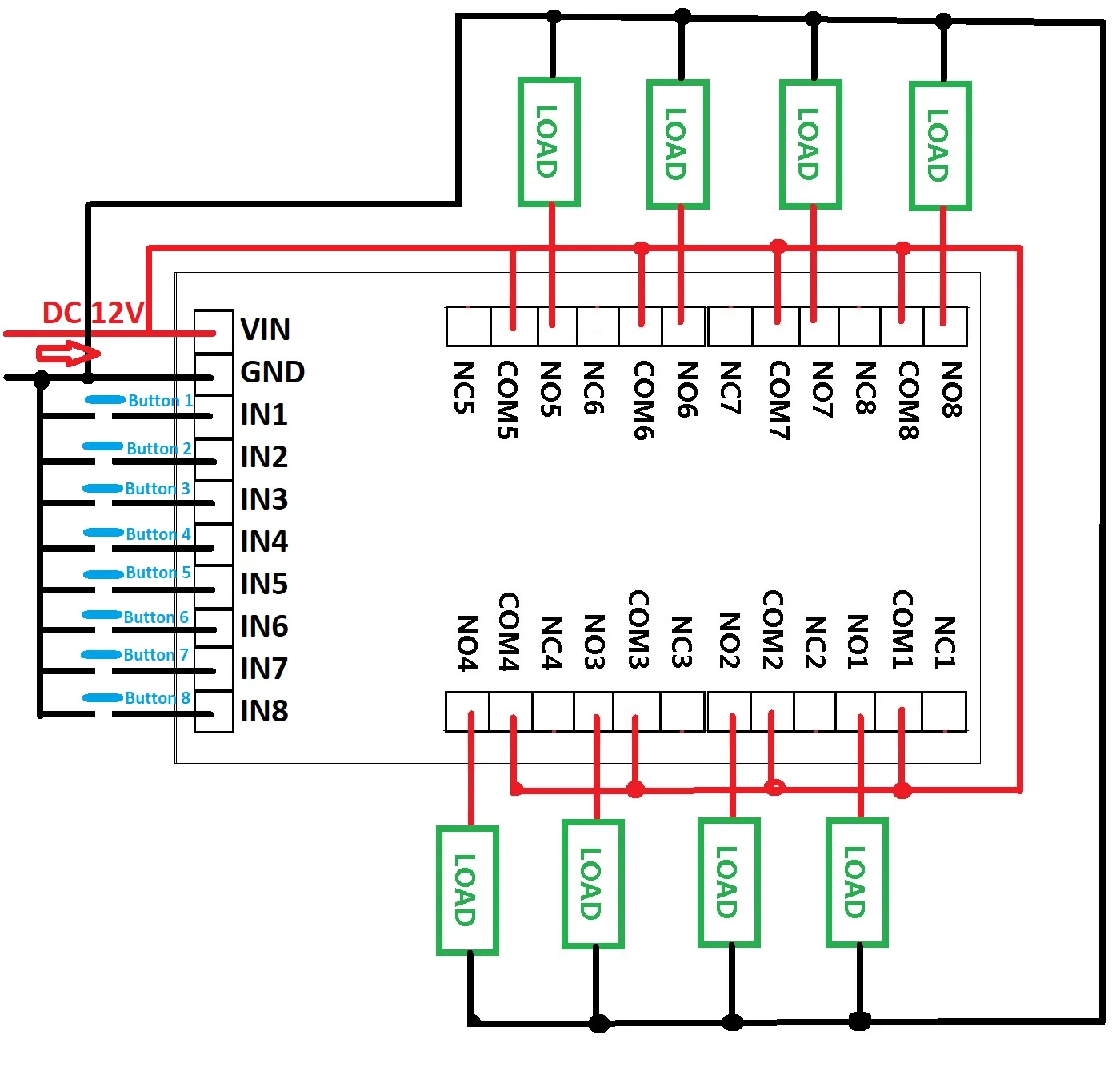

1 цепь управления 12 В постоянного тока, электрическая схема ниже. «Load'' могут быть светодиодный ные фонари, вентиляторы, игрушечные автомобили и
Прочее DC 12V оборудование

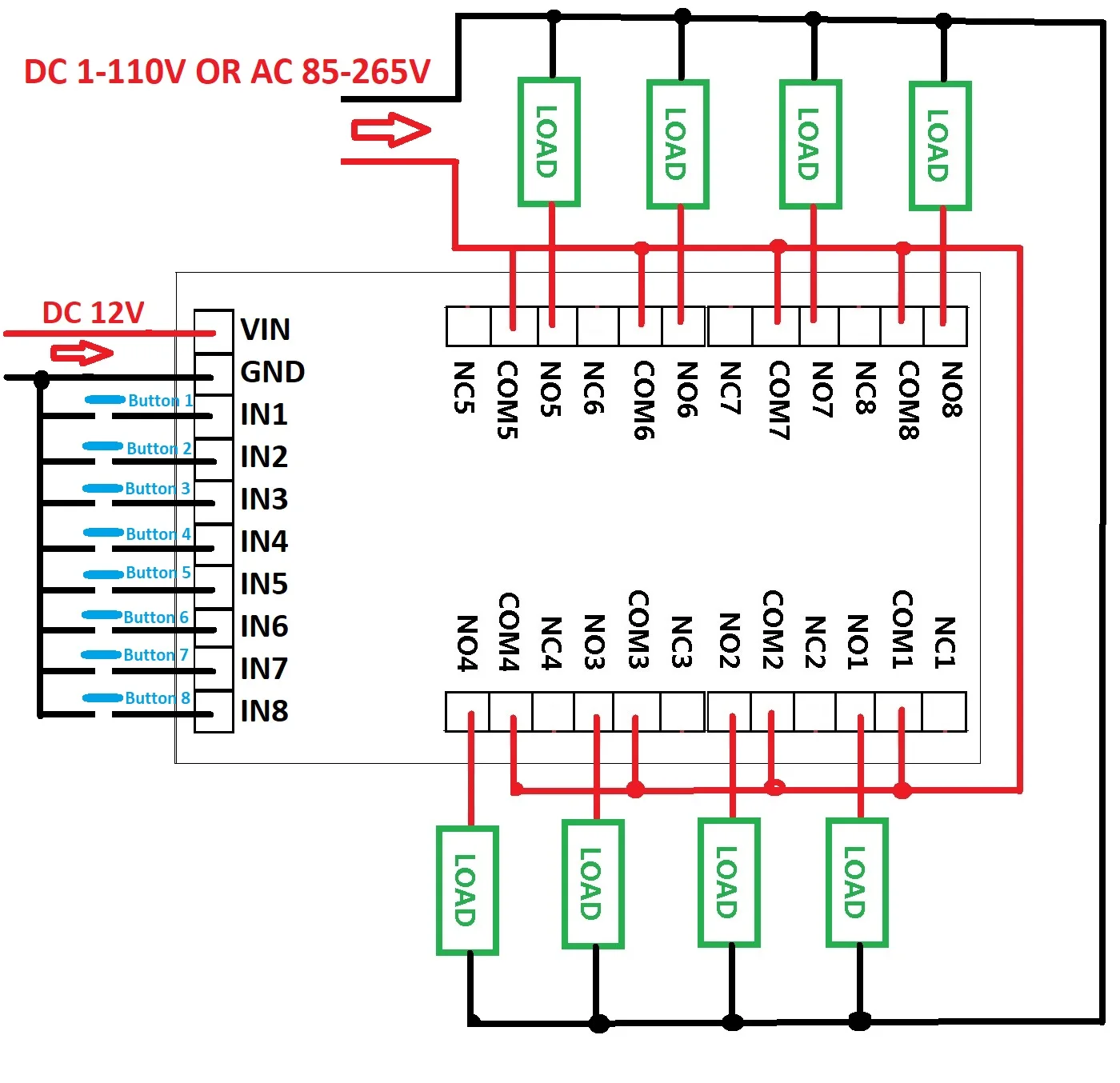

2 цепи управления постоянным током 1-100 в или 85-265 В переменного тока, схема подключения ниже. «Load'' могут быть светодиодный ные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока
2 цепи управления постоянным током 1-100 в или 85-265 В переменного тока, схема подключения ниже. «Load'' могут быть светодиодный ные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока
