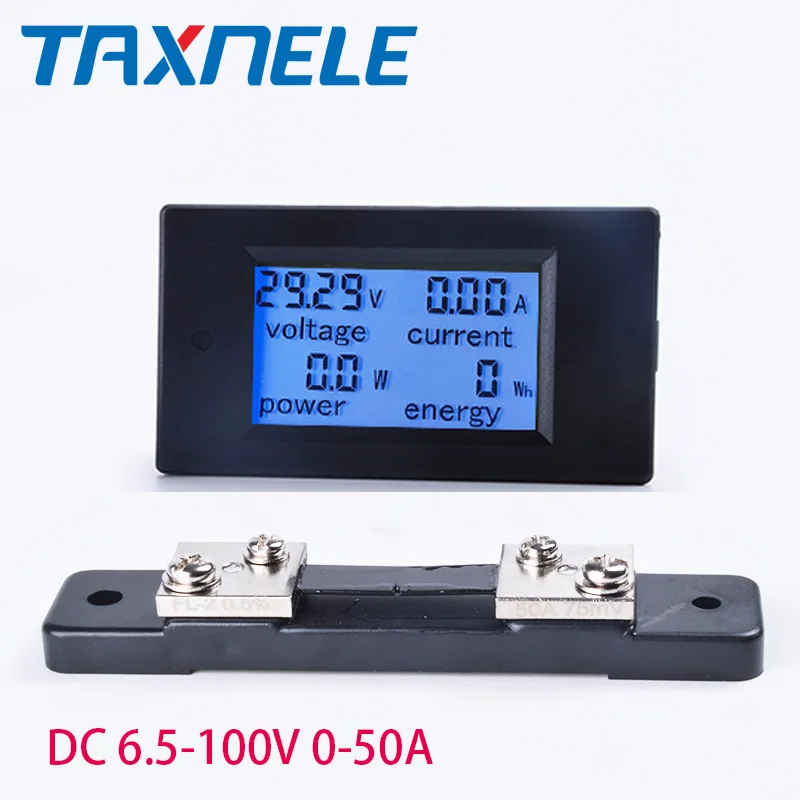

Вольтметр постоянного тока, амперметр, цифровой измеритель мощности, энергии, напряжения и тока с ЖК-дисплеем, 4 дюйма, постоянный ток 6,5-100 в, 20 А, 50 А, а с шунтом

1. Параметр

Функция A

1. Функция измерения электрических параметров (напряжение, ток, мощность, энергия).

2. Функция сигнализации напряжения (пороги сигнализации перенапряжения, подсветка и наконечники мерцания напряжения).

3. Функция очистки кнопки питания.

4. Функция сохранения данных при отключении питания.

5. Большой ЖК-экран с функцией полного отображения (отображение напряжения, тока, мощности, энергии).

6 подсветка.

B. Дисплей и ключ

Интерфейс дисплея I

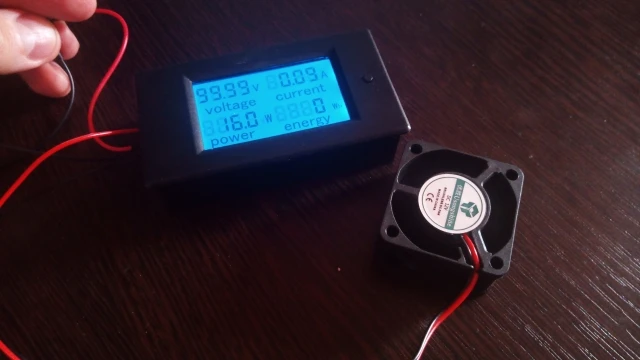

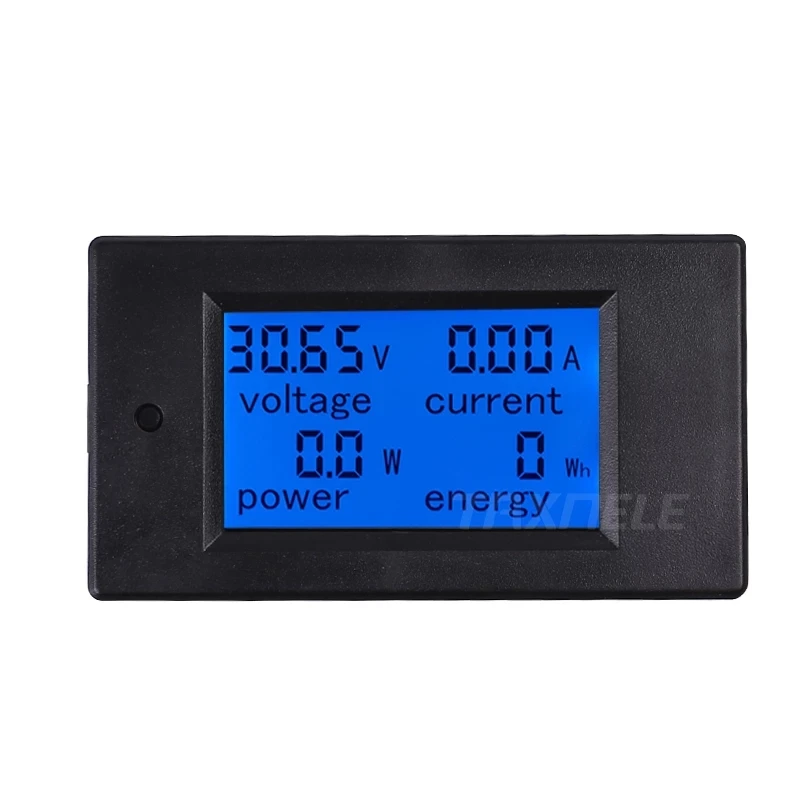

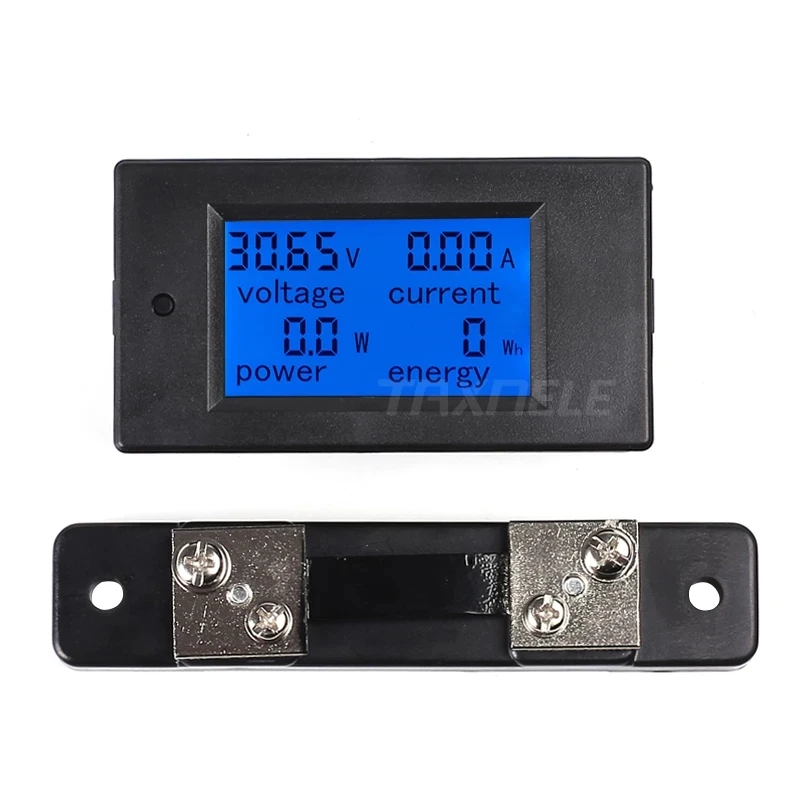

Одновременное отображение параметров напряжения, тока, мощности и энергии на большом ЖК-экране.

II формат отображения

1. Мощность: диапазон измерения 0 ~ 10 кВт

1 кВт формат отображения в пределах 0,0 ~ 999,9 Вт;

От 1 кВт формат отображения 1000 ~ 9999 Вт.

2. Мощность: диапазон измерения 0 ~ 9999 кВтч

10 кВтч в формате отображения 0 ~ 9999 Втч;

Формат отображения выше 10 кВтч 10 ~ 9999 кВтч;

3. Напряжение: диапазон тестирования 6,5 ~ 100 в

Формат отображения 6,50 ~ 99,99 в

4. Ток: диапазон тестирования 0 ~ 100 А

Формат отображения от 0,00 до 99,99.

Кнопка III

1. Управление Подсветкой

Кратковременно нажмите кнопку, чтобы включить или выключить подсветку, автоматическое сохранение статуса подсветки.

2. Отключено питание

Шаг 1: Нажмите кнопку, пока в области питания не будет отображаться символ «CLr», затем отпустите кнопку;

Шаг 2: в этот момент мигает Потребляемая мощность, указывая на то, что текущее состояние очищено, если короткое нажатие кнопки еще раз, данные о потреблении очищаются и перестают мигать;

Шаг 3: Если кнопка не нажата в течение пяти секунд, это означает, что питание не очищает данные и выход очищен.

3. Значение сигнализации напряжения

Шаг 1: Нажмите кнопку, пока в области питания не отобразится символ «SET», затем отпустите кнопку

Шаг 2: после входа в это состояние, напряжение области высокого давления показывает текущее значение сигнала тревоги, текущая область Отображает текущее значение сигнала низкого давления, И наименьшая часть начнет мигать, затем вы можете нажать кнопку через + 1 бит, При отсутствии кнопки в течение более трех секунд автоматическая регулировка положения переключателя с высокого давления на сигнал тревоги низкого давления имеет значение, в общей сложности шесть, порог сигнализации напряжения прицела для 6,5 ~ 99,9 В

Шаг 3: После настройки нажмите кнопку, пока на дисплее не отобразится символ «PASS», указывающий на успешность настройки и автоматически не выйдет из режима настройки.

4. Селектор диапазона

Шаг 1: Нажмите кнопку, пока в области питания не будет отображаться символ «Curr», затем отпустите кнопку;

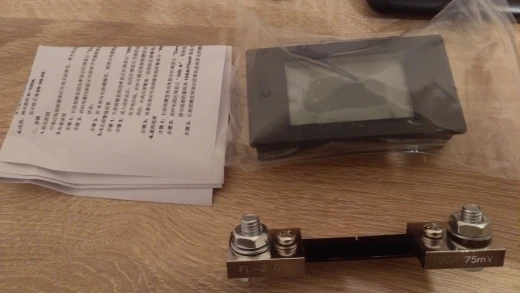

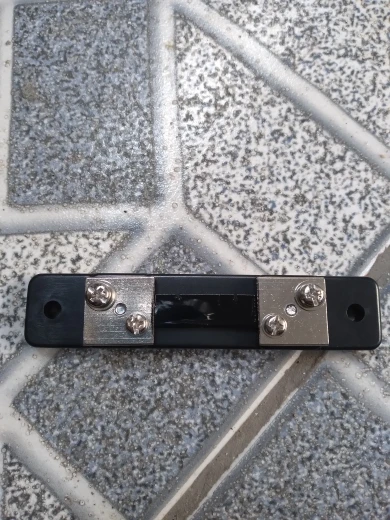

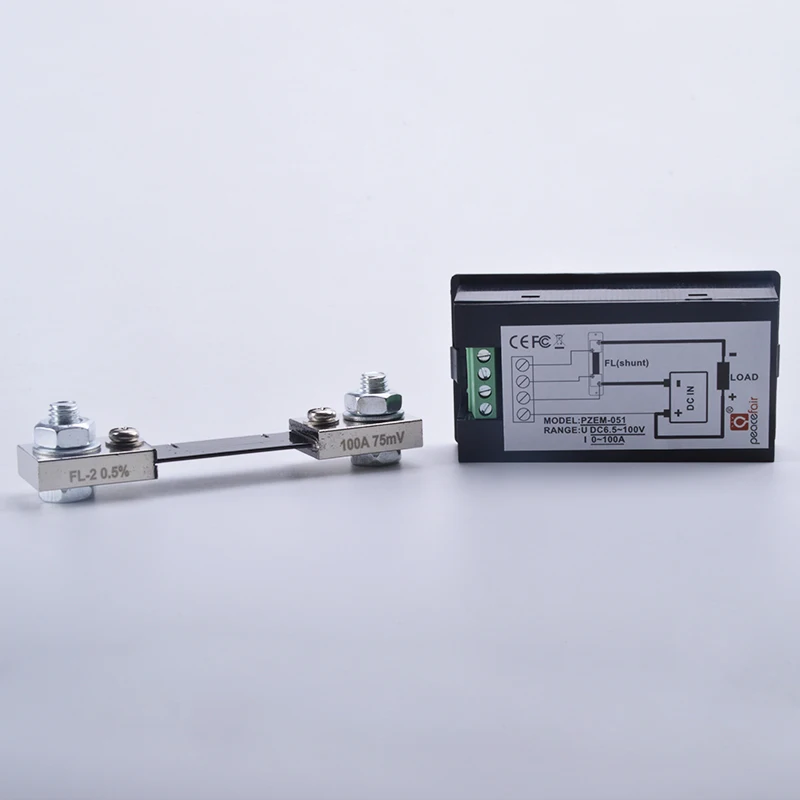

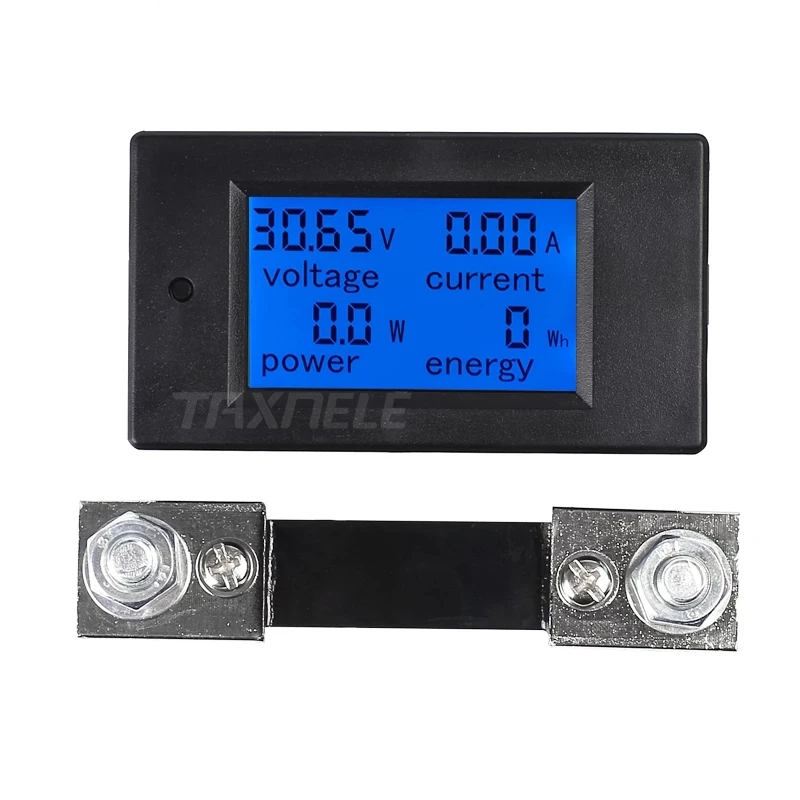

Шаг 2: в этот момент текущая область отображает «100 A», короткое нажатие кнопки между переключателями «100 A» и «50 A», для представления внешнего диапазона тока составляет а/75 мВ или 50 а/75 мВ, обратите внимание, что в таблице можно использовать только эти два спецификационных шунта.

Шаг 3: Нажмите кнопку, пока вы не выйдете из режима настройки, или никакая клавиша не будет автоматически сохранена через 3 секунды и не выйдет из режима настройки.

C. Примечания

1. Этот модуль подходит для использования в помещении, а не на улице.

2. Приложенная нагрузка не должна превышать Номинальное напряжение и ток.

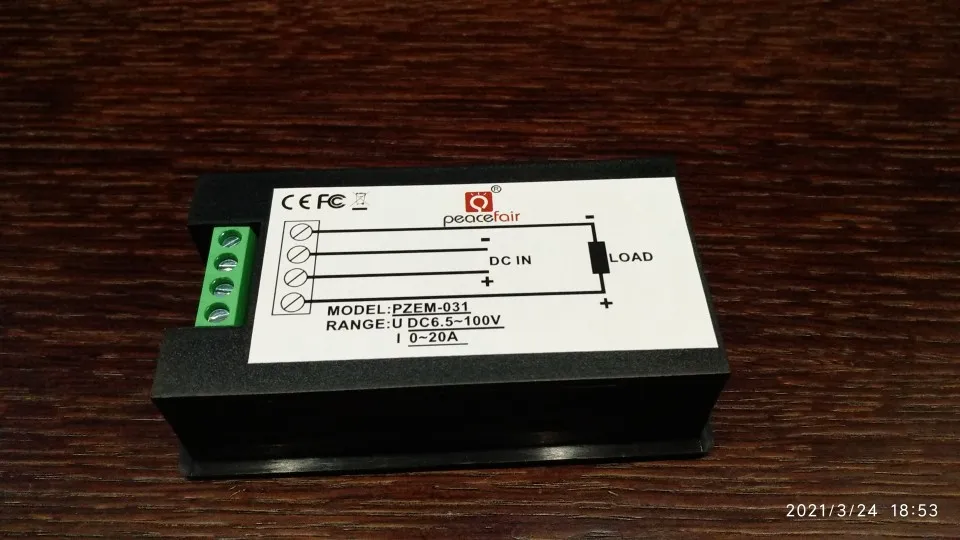

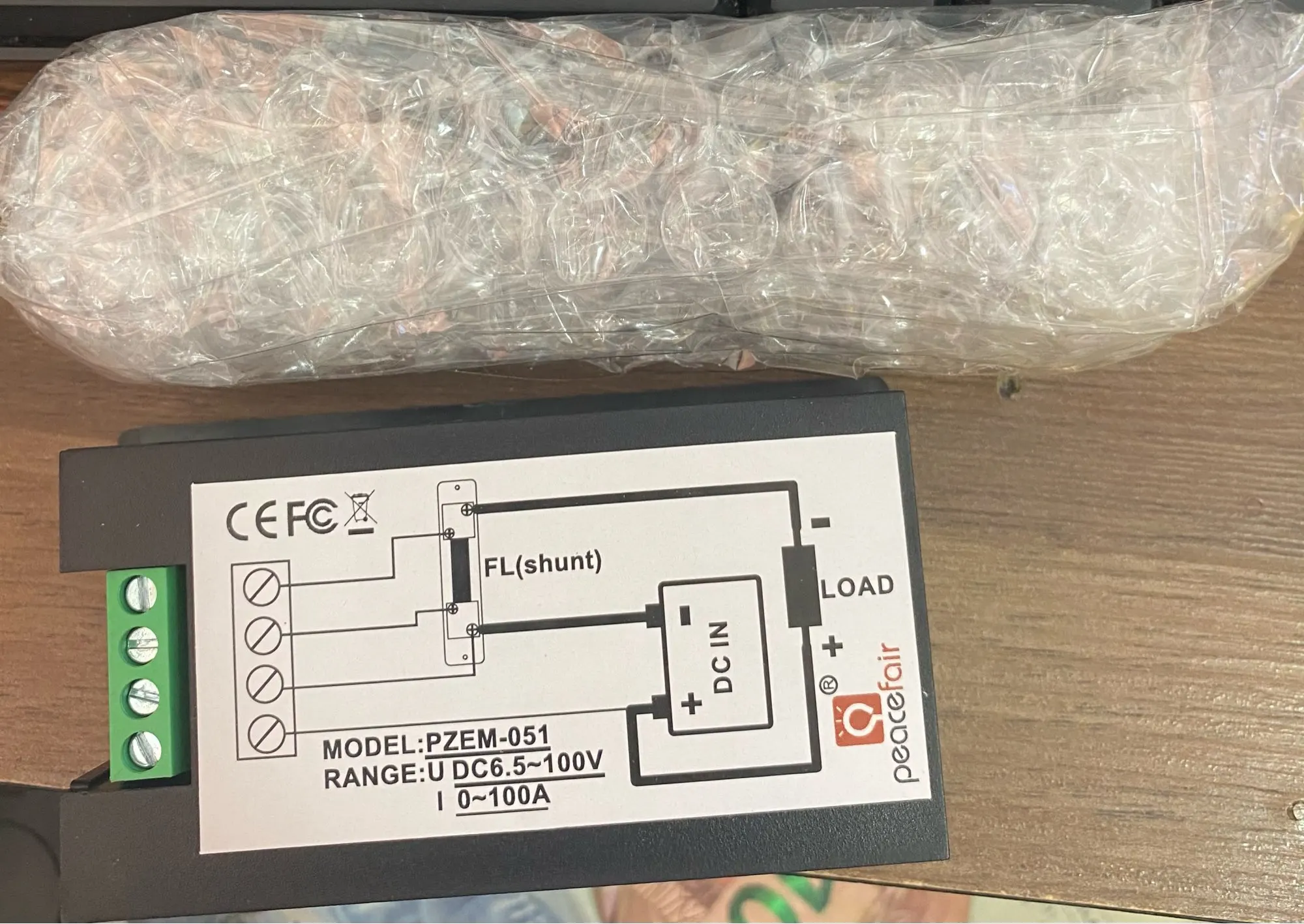

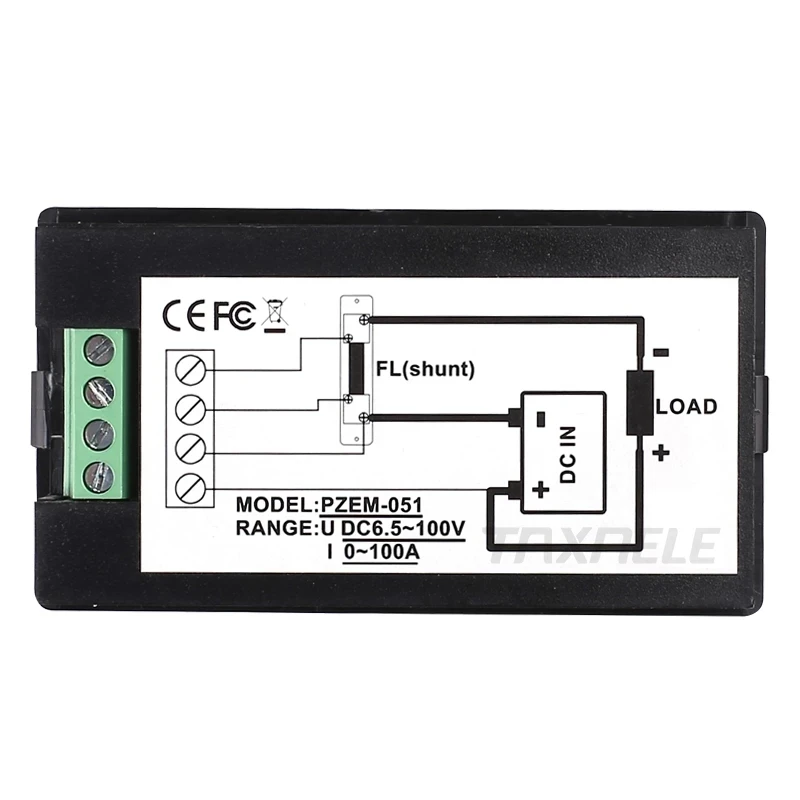

3. Заказ проводки не может быть неправильным.

Д. Характеристики

1. Рабочее напряжение: 6,5 ~ 100 В постоянного тока

2. Тестовое напряжение: 6,5 ~ В постоянного тока

3. Номинальная мощность: 0-20А, 0-100А/10000 Вт

4. Точность измерения: 1,0
