1. Параметр
Функция A
1. Функция измерения электрических параметров (напряжение, ток, мощность, энергия).
2. Функция будильника напряжения (пороги сигнализации перенапряжения, подсветка и наконечники мерцания напряжения).
3. Кнопка питания имеет четкую функцию.
4. Функция отключения памяти данных.
5. Полноэкранный ЖК-дисплей (отображение напряжения, тока, мощности, энергии).
6 подсветка.
B. Дисплей и ключ
Интерфейс I Display
Отображение напряжения, тока, мощности, параметров энергии с большого ЖК-экрана одновременно.
II формат отображения
1. Мощность: диапазон измерения 0 ~ 10 кВт
1kW формат отображения в 0,0 ~ 999,9 Вт;
От 1 кВт Формат дисплея 1000 ~ 9999 Вт.
2. Мощность: диапазон измерения 0 ~ 9999kWh
10 кВт · ч в формате отображения 0 ~ 9999Wh;
Более 10 кВтч Формат дисплея 10 ~ 9999квтч;
3. Напряжение: Диапазон испытаний 6,5 ~ 100 в
Формат дисплея 6,50 ~ 99,99 в
4. Ток: Диапазон испытаний 0 ~ 20A
Формат дисплея 0,00 до 99,99.
Кнопка III
1. Управление Подсветкой
Короткое нажатие кнопки для включения или выключения подсветки автоматическое хранение состояния подсветки.
2. Питание очищено
Шаг 1: Нажмите кнопку, пока область питания не покажет символ «CLr», затем отпустите кнопку;
Шаг 2: в этот момент мигание энергопотребления, указывающее текущее состояние, очищается, если снова нажмите кнопку, данные о потреблении будут очищены и очищены, прекратите мигать;
Шаг 3: Если ключ не нажат в течение пяти секунд, это означает, что питание не очищает данные и выключается.
3. Значение сигнала тревоги напряжения
Шаг 1: Нажмите кнопку, пока область питания не покажет символ «SET», затем отпустите кнопку
Шаг 2: после входа в это состояние напряжение в зоне высокого давления показывает текущее значение сигнала тревоги, текущая область Отображает текущее значение сигнала тревоги низкого давления, И наименьшее значение бит начинает мигать, затем вы можете нажать кнопку через + 1 бит короткий, Когда кнопка не работает, когда более трех секунд, автоматическая регулировка положения переключателя от высокого давления до низкого давления сигнал тревоги значение имеет значение, в общей сложности шесть, объем напряжение пороговое Набор для 6,5 ~ 99,9 V
Шаг 3: После настройки нажмите кнопку, пока на дисплее не будет отображаться символ «PASS», это означает, что Настройка прошла успешно и автоматически покинет режим настройки.
4. Выбор диапазона
Шаг 1: Нажмите кнопку, пока область питания не покажет символ «Curr», затем отпустите кнопку;
Шаг 2: в данный момент текущая область отображает «100 A», короткое нажатие кнопки между переключателем «100 A» и «50 A», чтобы представить диапазон внешнего тока 100A / 75mV или 50A / 75mV, обратите внимание, что таблица может использовать только эти два спецификации шунта.
Шаг 3: Нажмите кнопку до тех пор, пока вы не выходите из режима настройки или не будет автоматически сохранена клавиша через 3 секунды и не покинете режим настройки.
C. Примечания
1. Этот модуль подходит для использования в помещении, а не на улице.
2. Приложенная нагрузка не может превышать Номинальное напряжение и ток.
3. Заказ проводки не может быть неправильным.
D. Технические характеристики
1. Рабочее напряжение: 6,5 ~ 100VDC
2. Тесты напряжение: 6,5 ~ 100VDC
3. Номинальная мощность: 20A / 10000 Вт
4. Точность измерения: 1,0
Посылка:
1x4 в 1 Амперметр Вольтметр

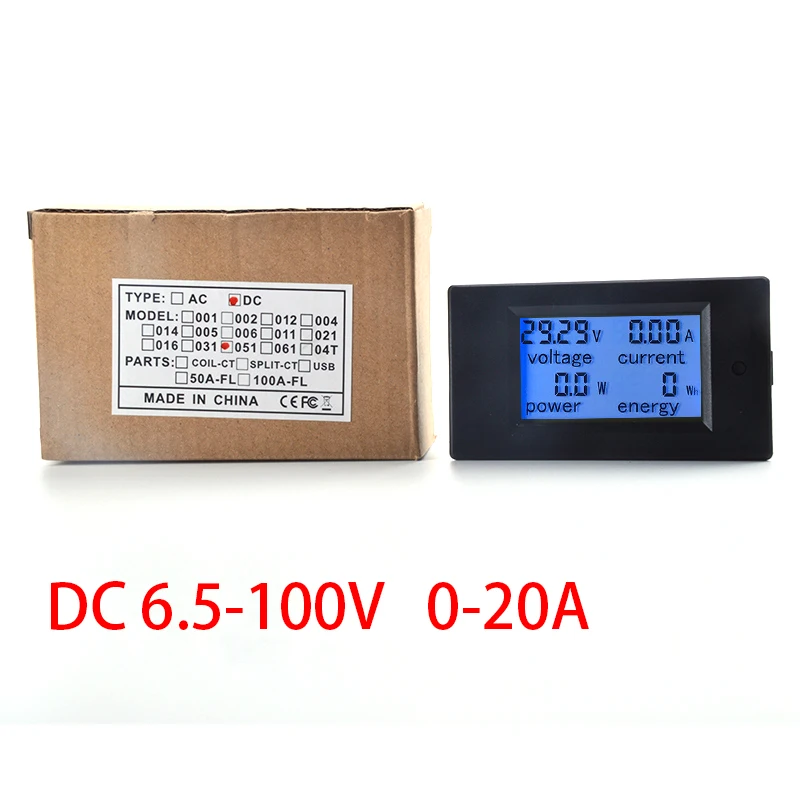

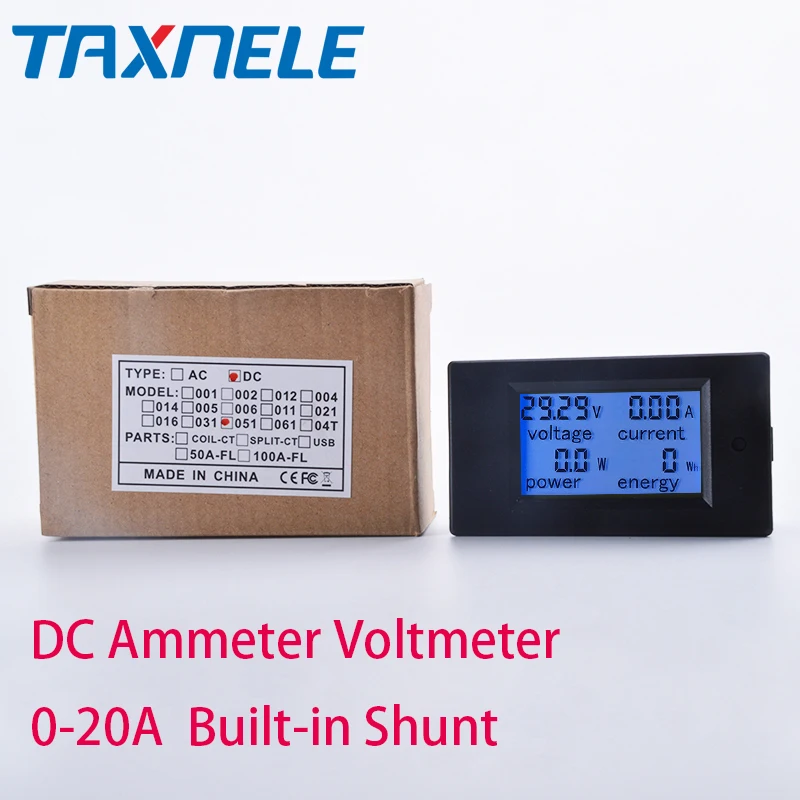

2. Дисплей продукта
