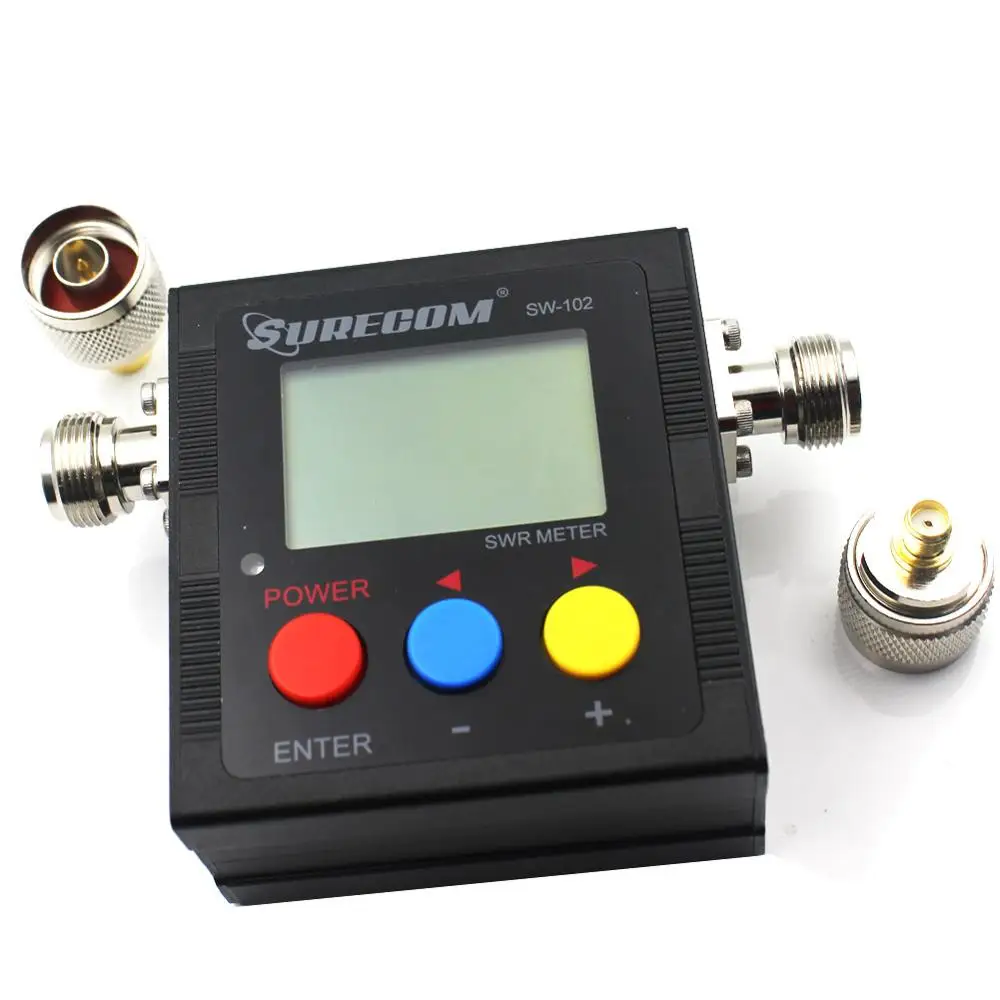

Портативный измеритель КСВ и мощности SURECOM SW-102

Основные функции:

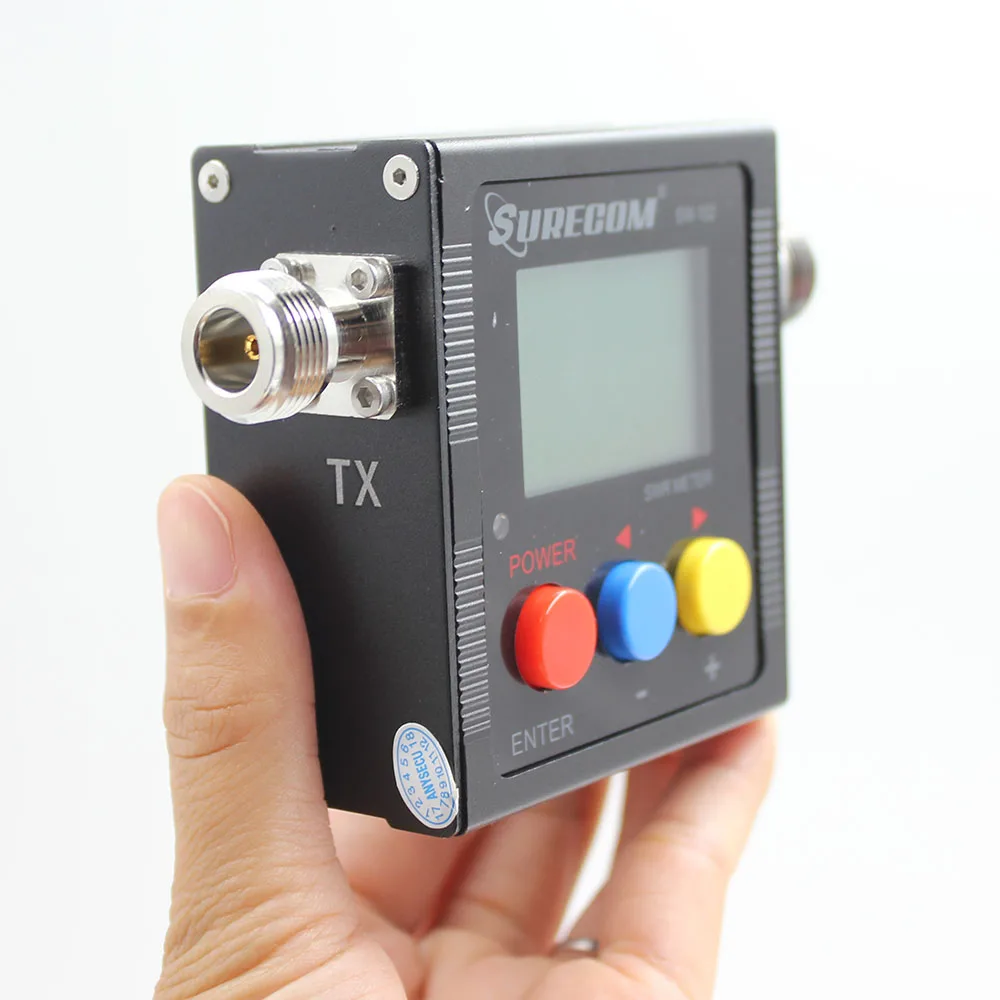

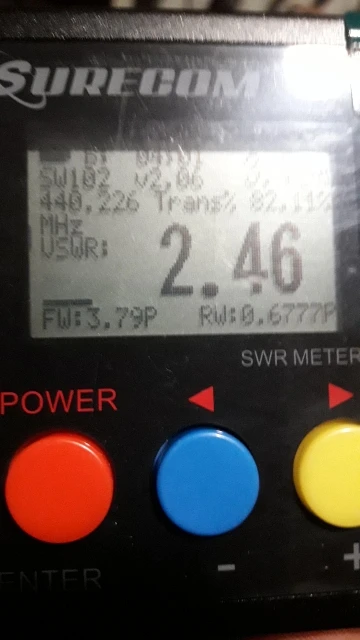

КСВН. Прямая индикация мощности вперед и отражение, без какой-либо калибровки.Максимальный измеримый диапазон мощности до 120 Вт.Низкая потеря вставки (0,3 децибелов или меньше) структура позволяет ей быть постоянно подключенным.Счетчик частоты ФункцияВидимая работа: частота, мощность, КСВ, FW,RW** SL16 (тип N) для измерения удобных раций **СпецификацияДиапазон тестирования частоты: 125-520 МГцИзмеримый Диапазон мощности: 1-120 ВтДиапазон испытаний v.s.w. R: 1,00 ~ 19,9Сопротивление: 50ΩПотери вставки: <0,15 дБ (VHF) , <0,25 дБ (UHF)Температура: 0 C ~ 60 CАвтоматическое выключение: 1-9 минутИнтерфейс: (вход и выход) N-J интерфейсАккумулятор: 3,7 в 600 мАч литий-ионный аккумуляторЗарядное устройство в 5 В (micro usb)Объем: ш76*в77*д35 ммВес: <220 грамм(*** Не работает с цифровым радио ***)Как использовать?Включение/выключение питания: Нажмите 2 секунды [Красная кнопка] для включения и выключения питания;Подключите выход трансивера к «TX» и антенне или фиктивной нагрузке к «ANT». Правильный адаптер/кабель требуется, если устройство имеет другой тип разъемов.(*** Необходимо использовать фиктивную нагрузку, чтобы избежать ожога и получить точный результат при тестировании мощности)С функцией Дата/неделя/1) adj RF вперед %2) adj RF награда %3) Adj. База времени счетчика частоты.4) adj RF Мощность %5) Adj LCD тусклый свет6)Adj. Время отключения питания7)Adj. Режим тестирования пове [0 для ручного Радио 1-10 Вт, 5 для мобильного радио 10-100 Вт]Функция памяти/сохранения:1. Нажмите меню [Синяя кнопка]2. Нажмите F1 [Красная кнопка] [Выберите 1-6 Funtion]3. Нажмите синюю кнопку [- ], желтую кнопку [+]4. Нажмите красную кнопку в течение 2 секунд5. Нажмите синюю кнопку для сохранения и выходаНастройки меню1: ВЧ уровень «Вперед»: [от-99 до + 99] %2: ВЧ уровень «Реверс»: [от-99 до + 99] %3: Freq. Счетчик «Временная база: [от-99 до + 99]%4: Finr tune RF "мощность ватт уровень": [от-99 до + 99] %5: LCD DIM [Время подсветки LCD]: «0» включен, «1-9» минут6: выключение: «0» включен, «1-9» минутПримечание: SW-102 не для DMR системы

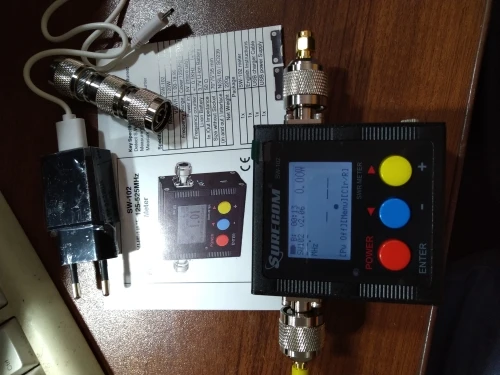

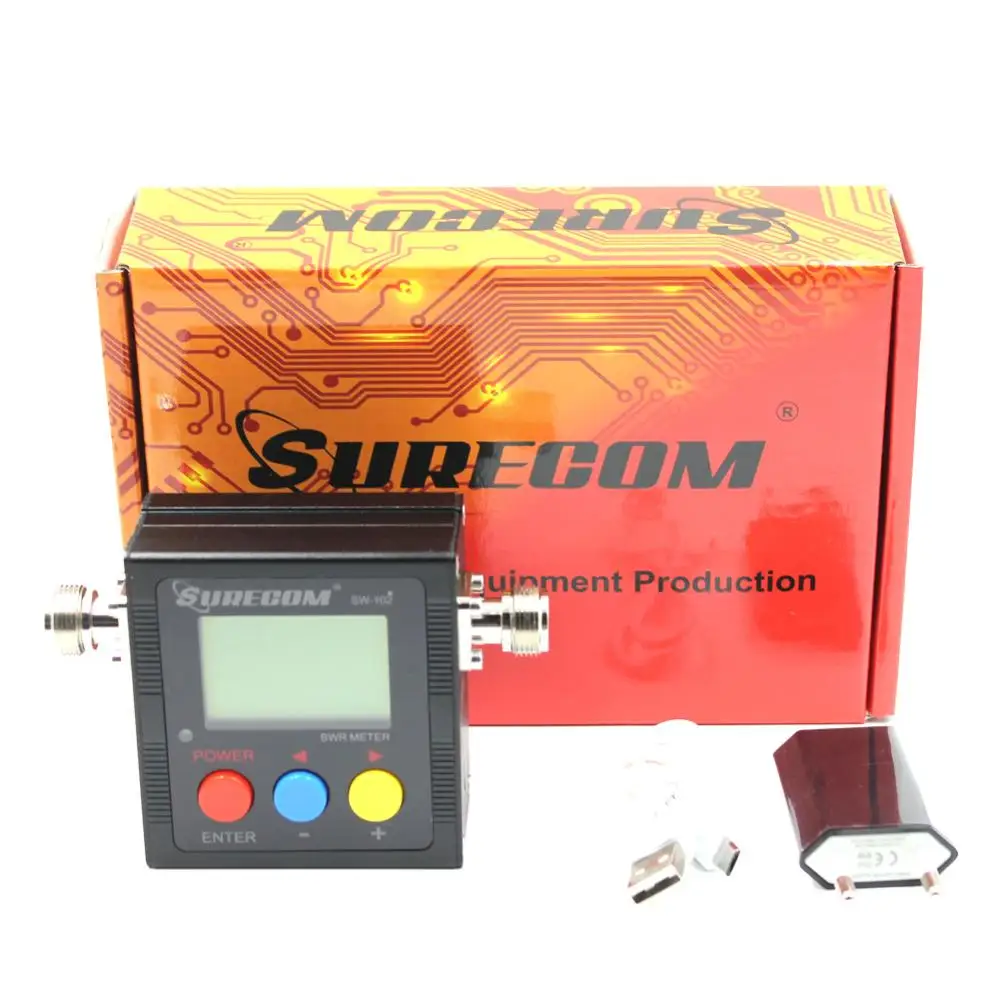

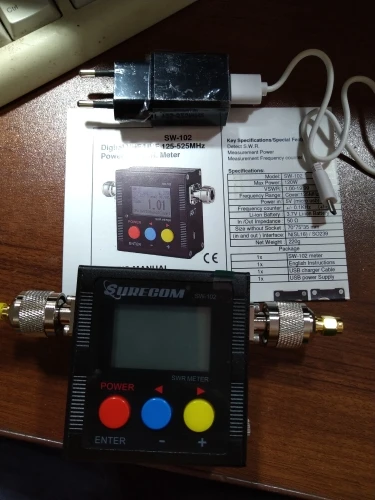

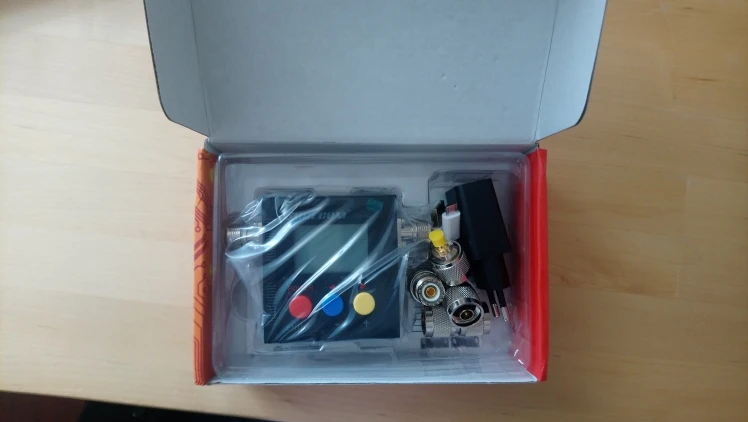

Стандартная упаковка:1 * SURECOM SW-102 SL16[N-J Тип]1 * USB адаптер 100-240 В1 * USB кабель зарядного устройства1 * руководство в EN

Дополнительно:

1 * SL16-M для SMA-F1 * SL16-M для SMA-M

1 * SL16-M для SO2391 * SL16-M для PL259

SURECOM SW-102 вопросы и ответы

1.

Не работает?

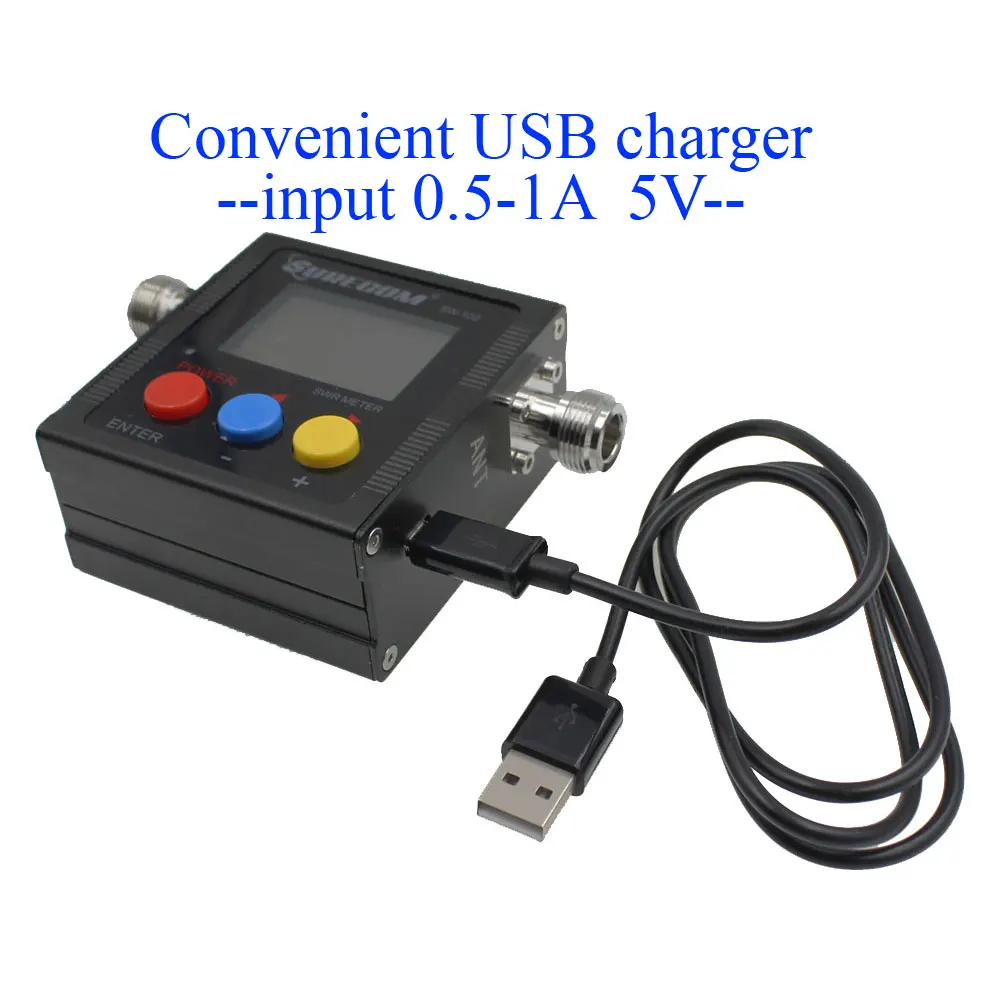

Пожалуйста, заряжайте с помощью USB кабеля + 5 В, или поставляется с БП.

Нажмите и удерживайте кнопку «RED».

Замена батареи, когда батарея разряжена. (ниже Ver 5,1 используется батареей 14500, V1.X используется литий-ионным полимерным аккумулятором.

Все еще есть проблемы с шагами 1. И 2. И 3. Обратитесь в сервисный центр.

2.

Ватт/КСВ чтение данных не держится?

Некоторые проблемы с радио при конце TX

. Радиовыход TX неСтабилизации.

3.

Считывать данные ватт не точно?

SW-102 не для DMR системы

Не используйте антенну, получайте данные ватт.

Пожалуйста, используйте правильную силовую нагрузку для измерения (должна быть 50 Ом)

Ошибка считывания данных, когда не считывается частота с радио

Вход TX слабый

Входная мощность ниже 0,5 Вт

4.

Считывает данные s.w. R. Не точно?

SW-102 не для DMR системы

Не влияет на тест в следующих случаях, есть предметы рядом

Не влияет на тест в следующих случаях, размещенных горизонтально.

5.

Считывание счетчика частот не отображается или частота чтения не точна?Например, радио 145,000, чтение 145,003

SW-102 не для DMR системы

Входное напряжение ниже 0,5 W

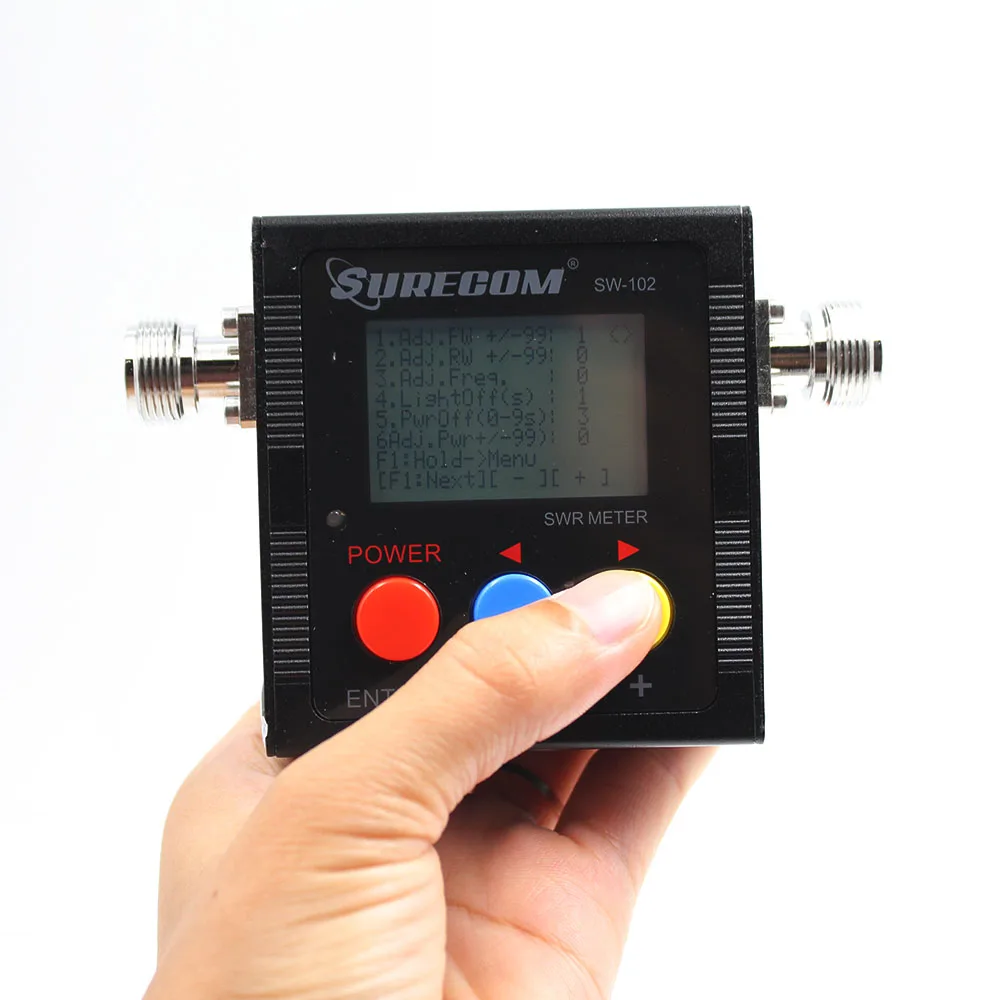

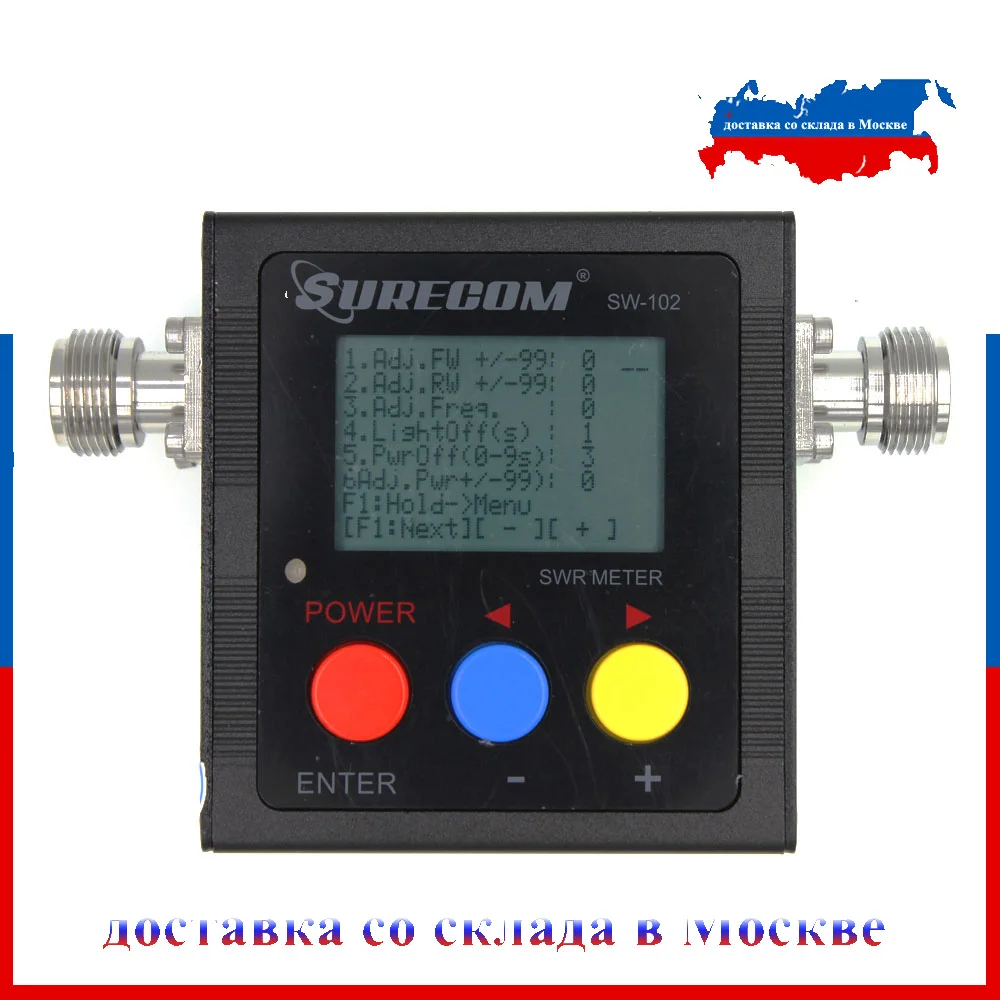

Используйте режим меню и точно Настройте Смещение частоты.

6.

Дисплей имеет проблемы? Например, черный или искаженный или без дисплея

Перезагрузите SW-102

Извлеките внутреннюю батарею.

Все еще есть проблемы с шагами 1. И 2. Обратитесь в сервисный центр.

7.

Как сбросить чип mirco

Выключенном режиме

Удерживайте красную кнопку, когда на дисплее появится "восстановление по умолчанию"

Все еще есть проблемы с шагами 1. И 2., пожалуйста, извлеките аккумулятор.

** Все спецификации могут быть изменены без уведомления
