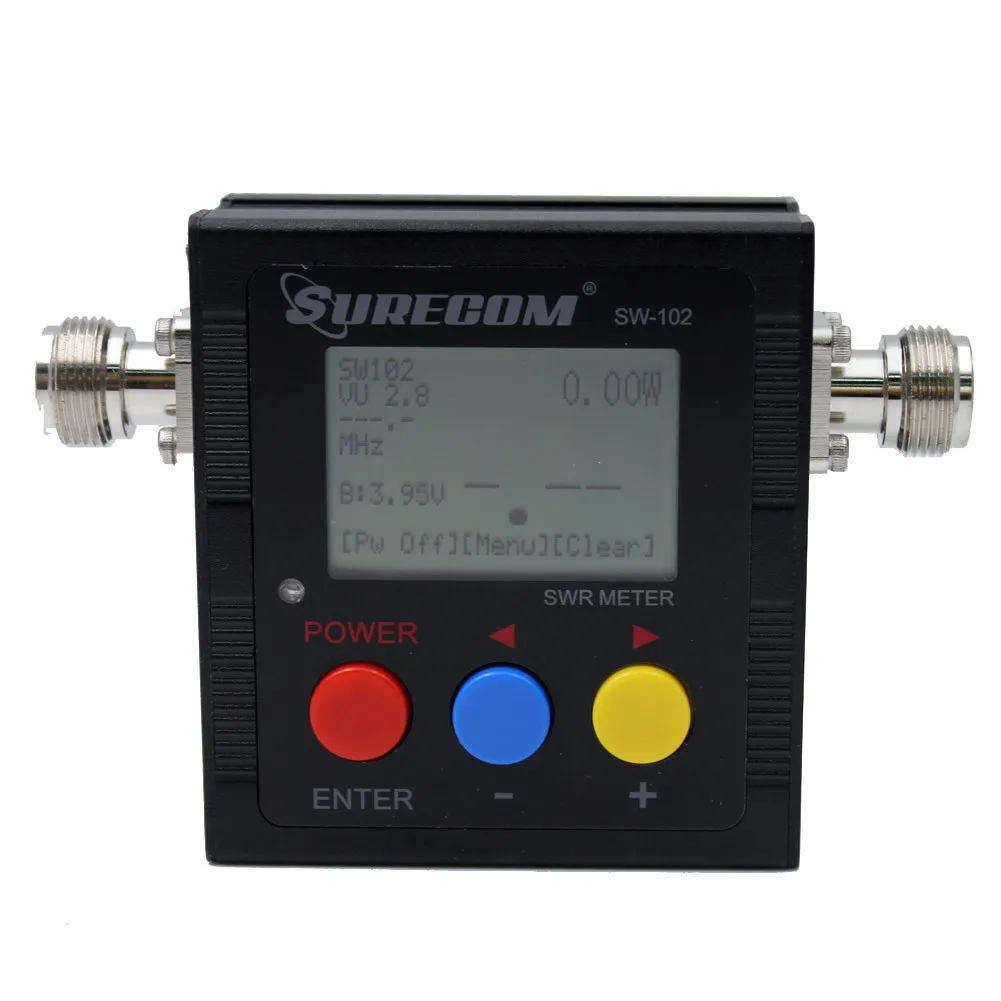

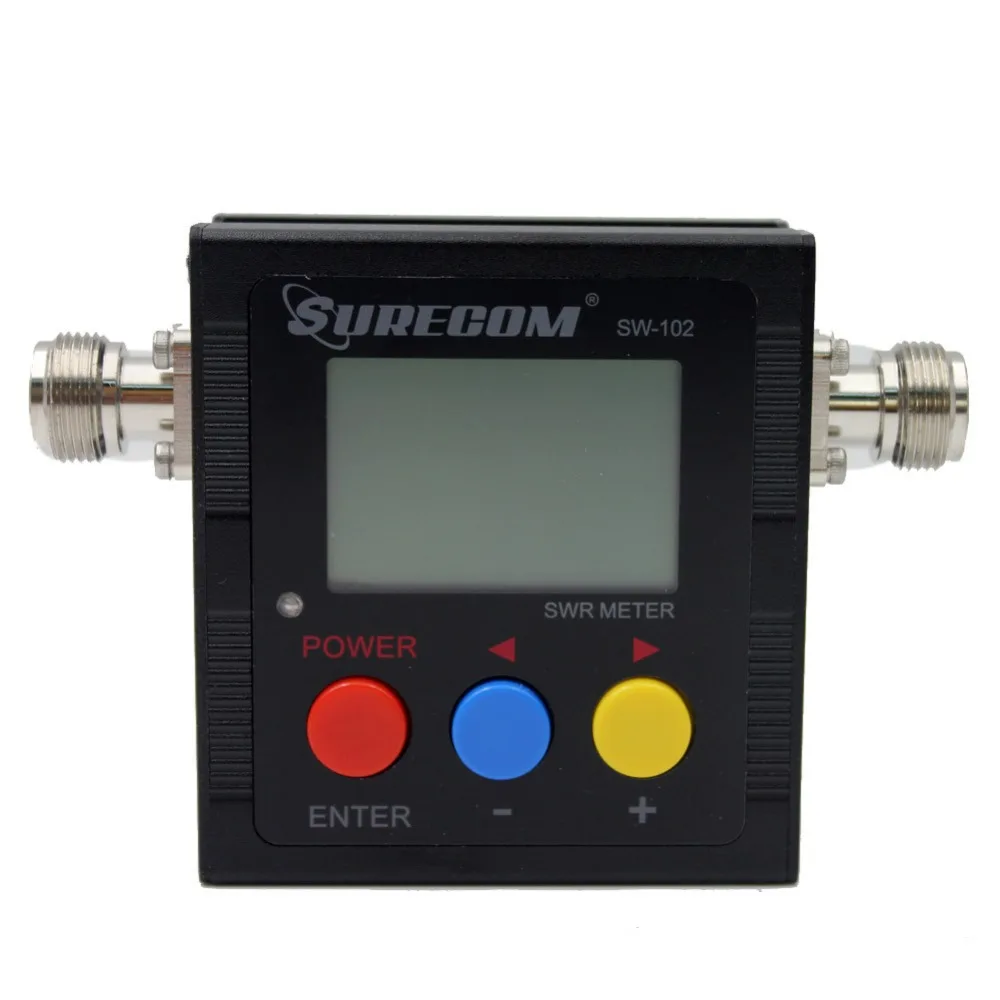

Введение
КСВН. Прямое цифровое считывание вперед и отражением без калибровки.
Максимальный измеряемый диапазон мощности до 120 Вт.
Низкая потеря вставки (0,3 децибелов или меньше) структура позволяет ему быть постоянно подключено.
Встроенный счетчик частоты.

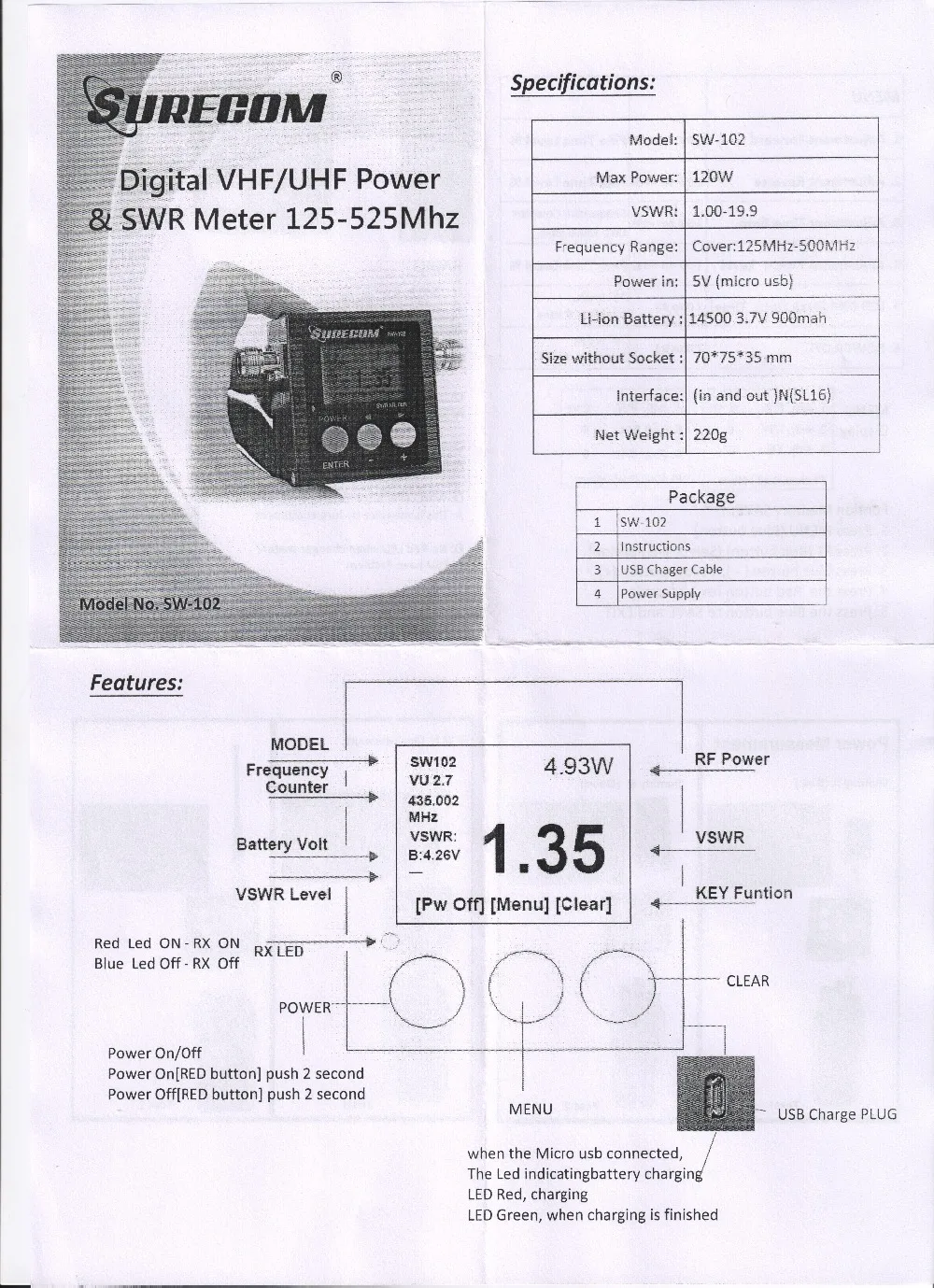

Особенности & Параметры
Частотный диапазон: 125 - 520 МГц
Измеряемый Диапазон мощности: 0 - 120 Вт
Максимальная мощность: 120 Вт точность: средняя + / - 5%
Сопротивление: 50Ω
Размер: Ш 76 X в 77Xд35 мм.
Вес: <260 грамм
Интерфейс: N-J Интерфейс
Обратите внимание:
T
Этот измеритель мощности и КСВ совместим с портативным радио.
Примечание: SW-102 не для системы DMR
Макс. Мощность в
120 W
КСВ
1,00 ~ 19,9
Частота рейнджер
Крышка: 100 МГц ~ 520 МГц
Пропуск частиц
<0,15 дБ (УКВ) , <0,25 дБ (УВЧ)
Температура
0 ~ 60
Батарея со встроенным
14500 литий-ионный аккумулятор
Размеры
66*68*37 (мм)
Мощность в

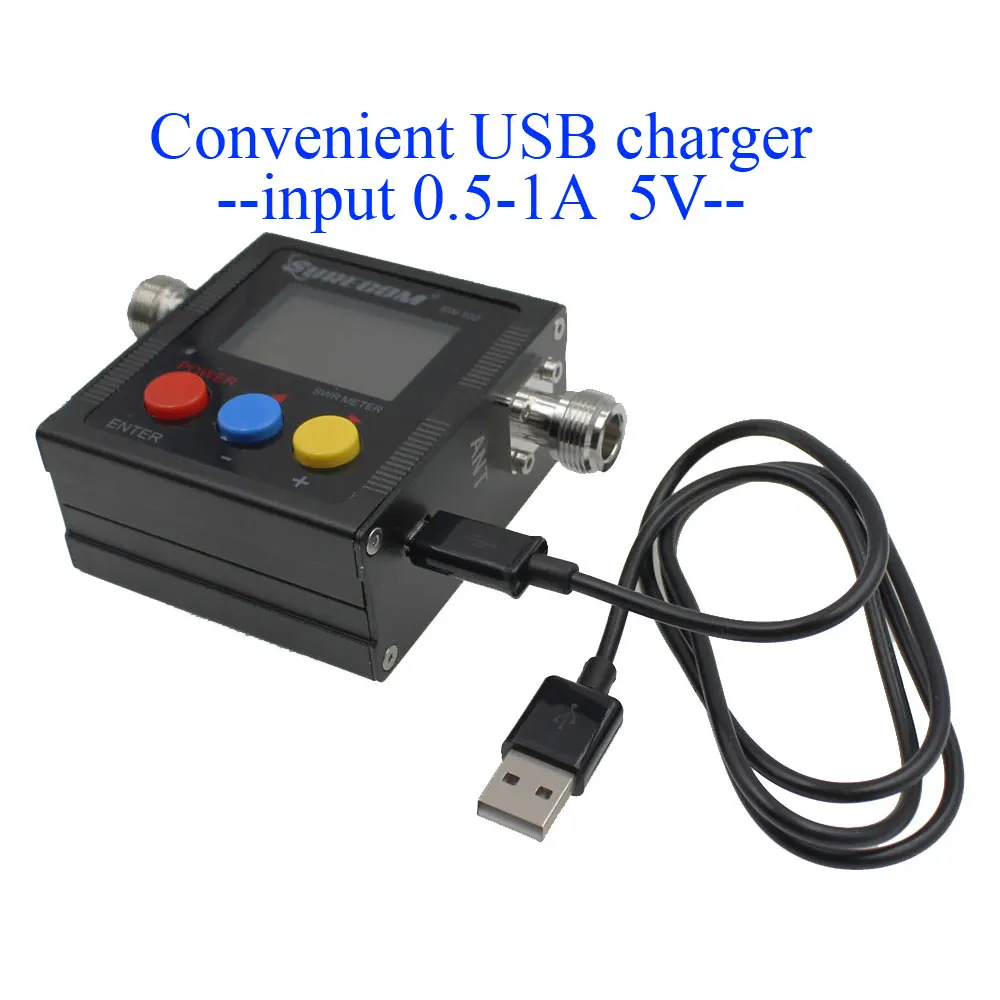

5 В (micro usb)
Подсветка
Авто
Интерфейс (вход и выход)
N(SL16) или (M SO239 вариант)
Вес
<260 г

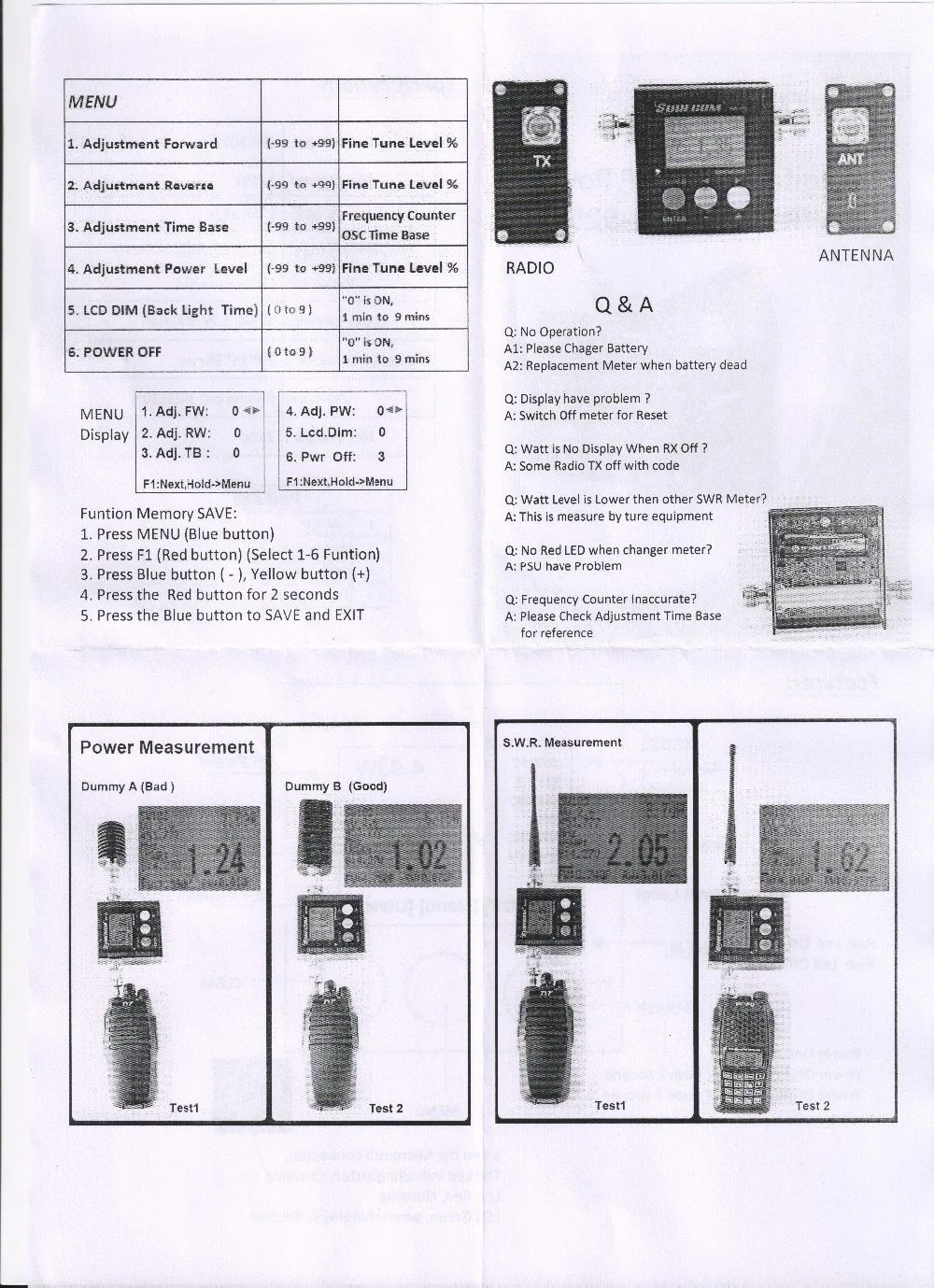

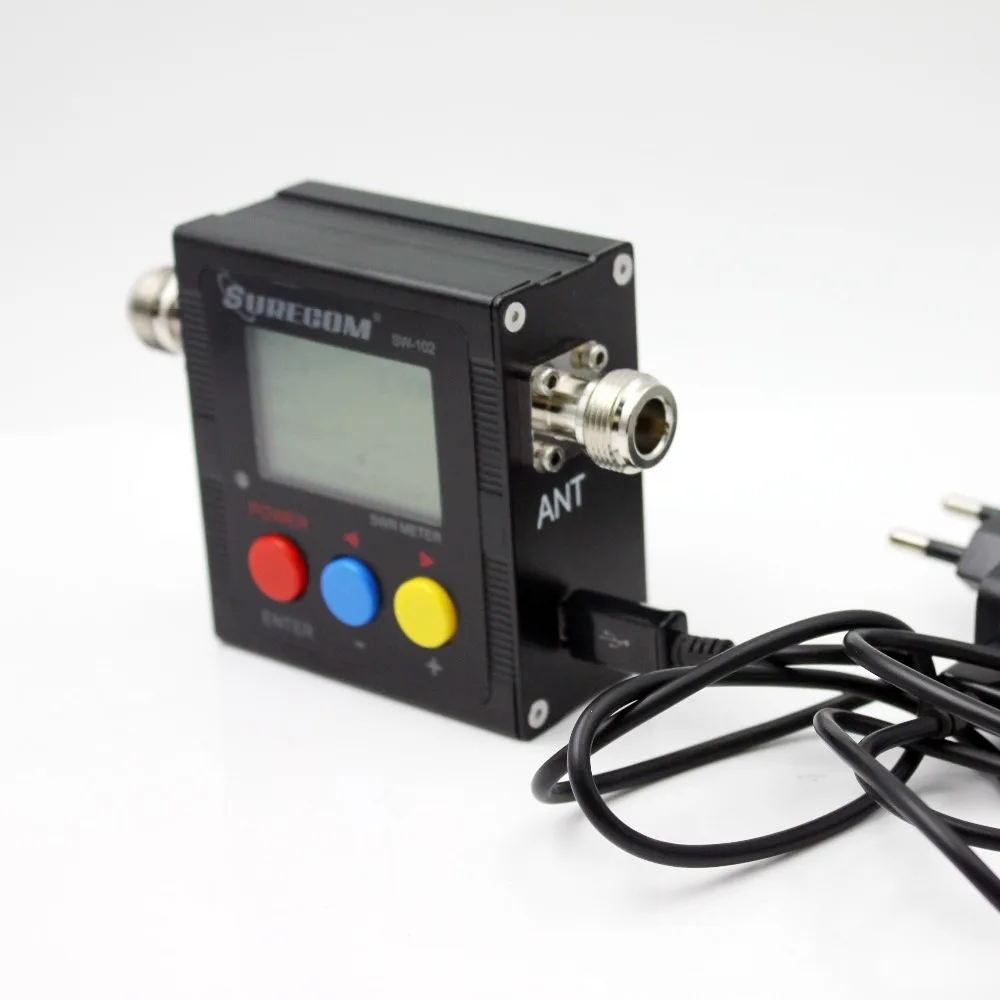

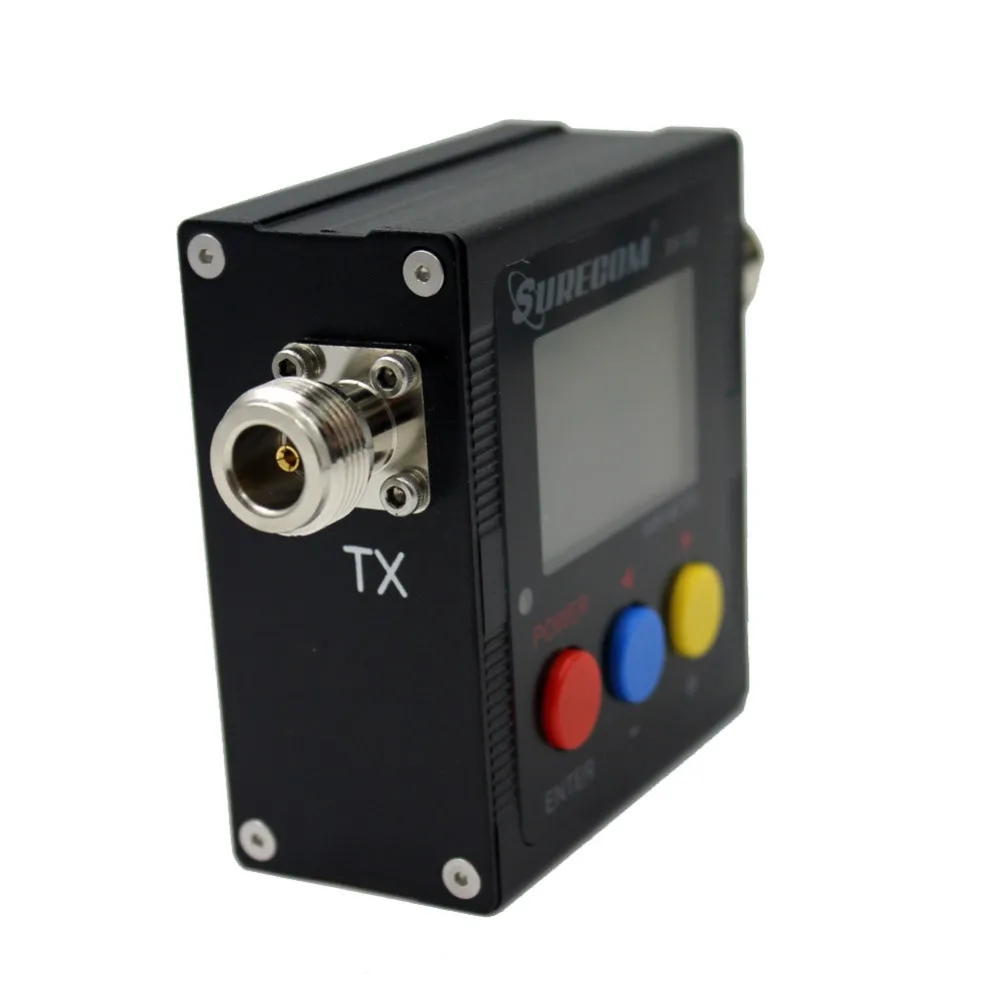

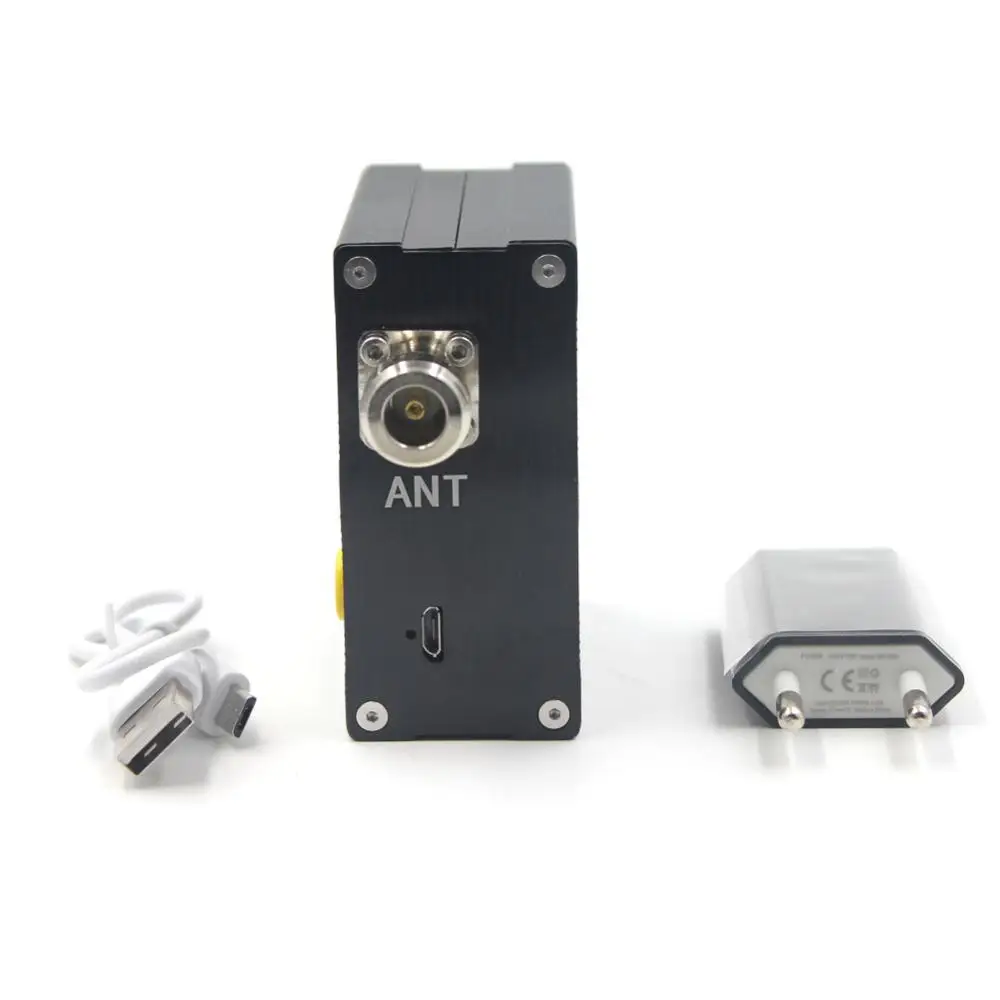

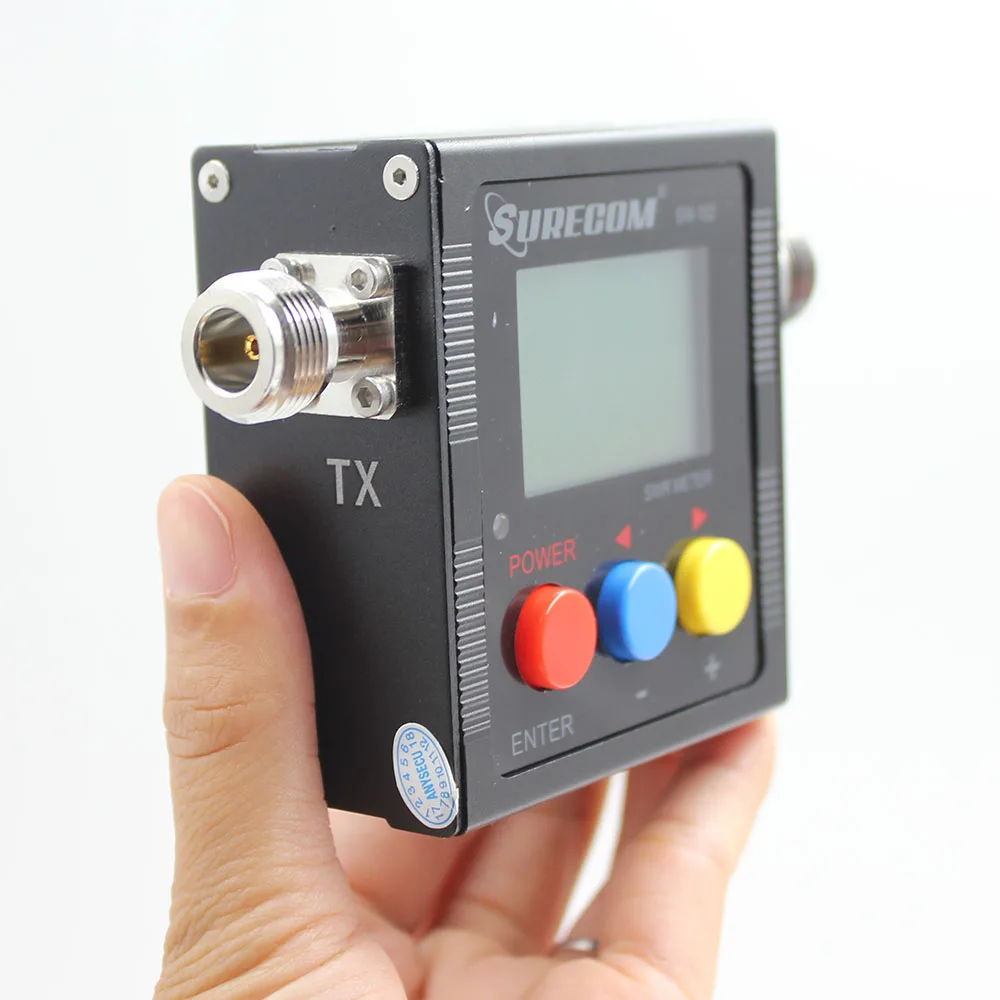

Подключите выход вашего трансивера к «TX» и антенне или загрузите к «ANT». Требуется соответствующий адаптер/кабель, если устройство имеет различные типы разъемов.

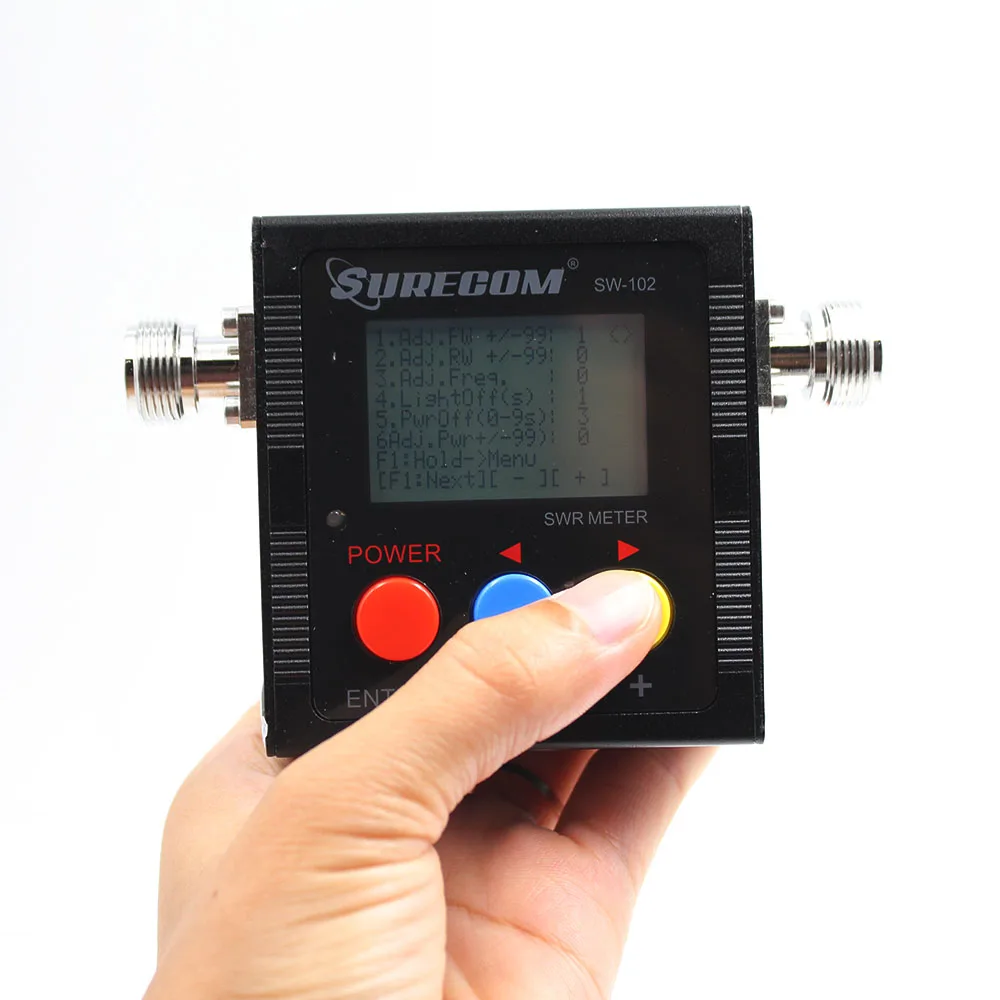

Нажмите красную кнопку питания (красный и желтый) для включения.
После 2 секунд самостоятельного тестирования ЖК-дисплея, он готов к нормальным измерениям.
2 минуты после того, как мощность не была измерена, она автоматически отключится.
Нажмите и удерживайте красную кнопку в течение 2 секунд для выключения вручную.

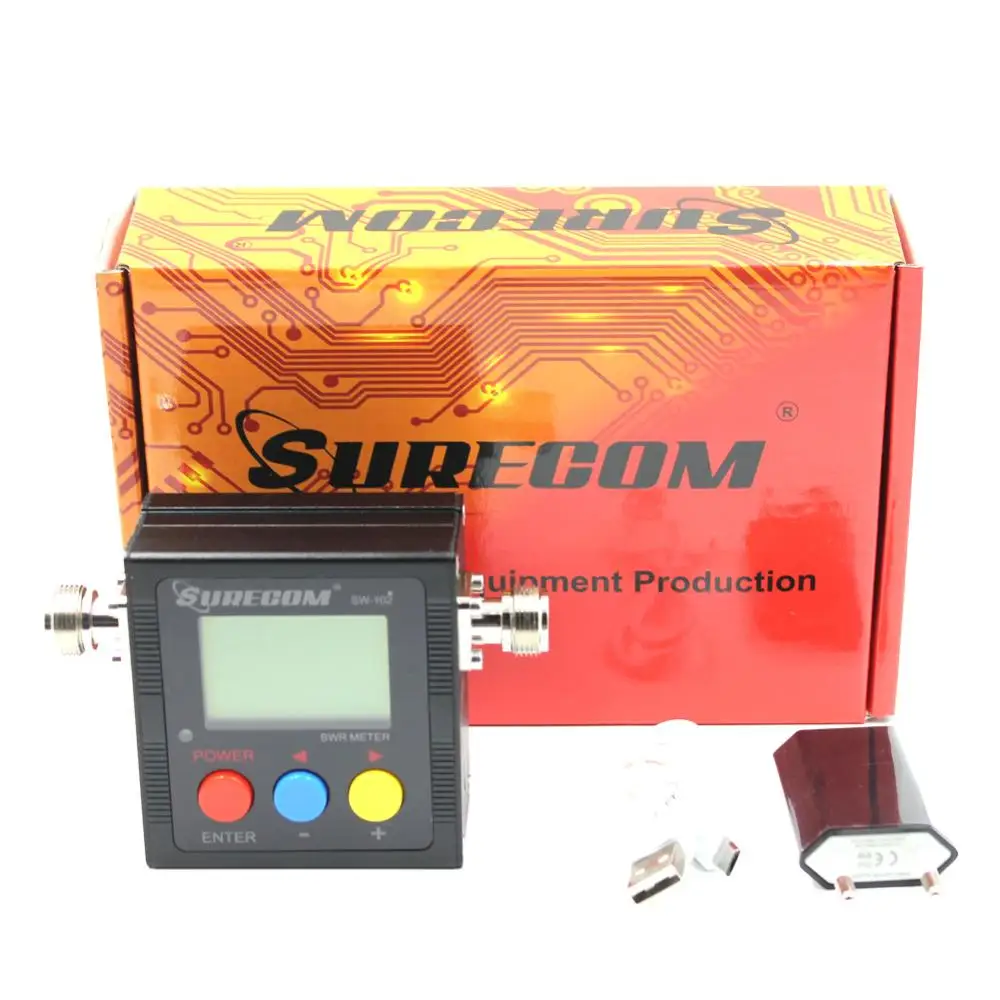

Посылка содержание
1x ANYSECU SW-102-UV 100-520 МГц цифровой VHF/UHF измеритель мощности и SWR
1x блок питания 100-240 В
1x Зарядное устройство кабель
1x Английское руководство пользователя
