3D-принтер LERDGE, датчик автоматического выравнивания с функцией автоматического выравнивания, сенсорный 3d-модуль, датчик давления пленки, для сопел E3DV6 MK8
Funssor 3D TECH Store - Надежность 95.25%
Более 0 подписчиков, дата открытия магазина 23.04.2018
- Положительные оценки: 97% (586)
- Соответствие описанию: 96%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 05.04.2022
45 Отзывов
87 Заказов
7 Отзывов
15 Заказов
Особенности:1. Легко использовать. Может применяться для различных типов 3D-принтеров. Расстояние запуска по умолчанию составляет 0,1 мм.2. Высокая точность, повторяемость выравнивания может составлять ± 0,05 мм.3. Средний срок службы модуля более 500000 раз.4. Совместим почти со всеми материнскими платами 3D принтеров на текущем рынке5. Хорошая защита от помех, не будет зависеть от материала платформы, окружающего светильник, температуры и влажности окружающей среды и т. д.
Примечание:Не используйте Датчик выравнивания, если температура сопла выше 45 градусов!
Список доставки:

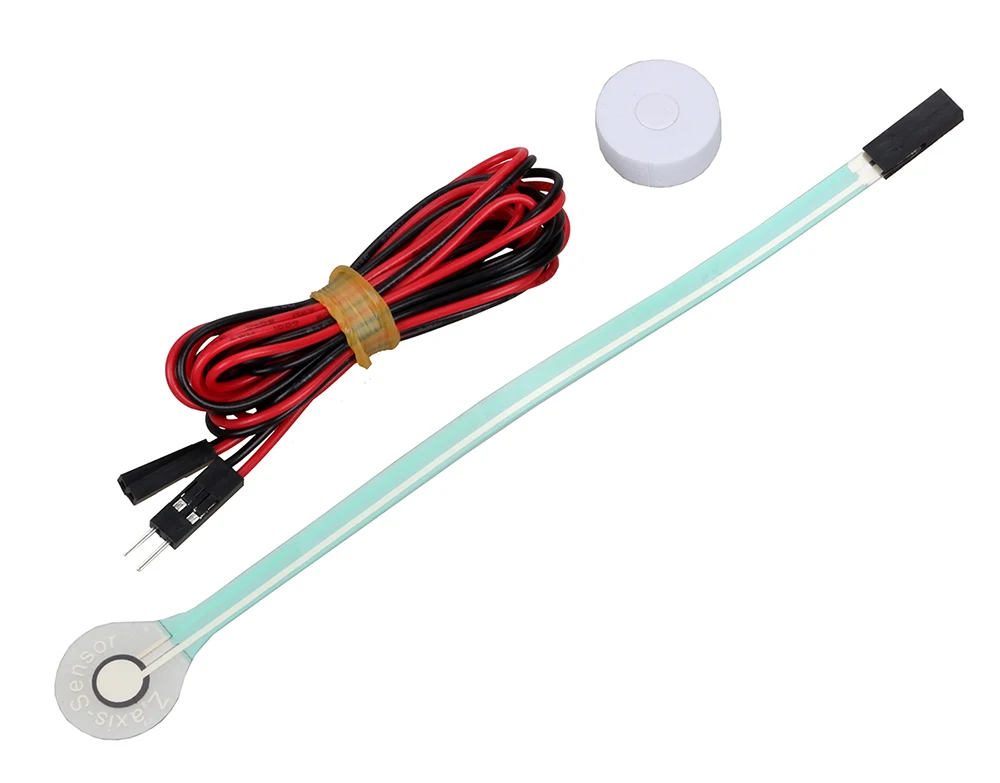

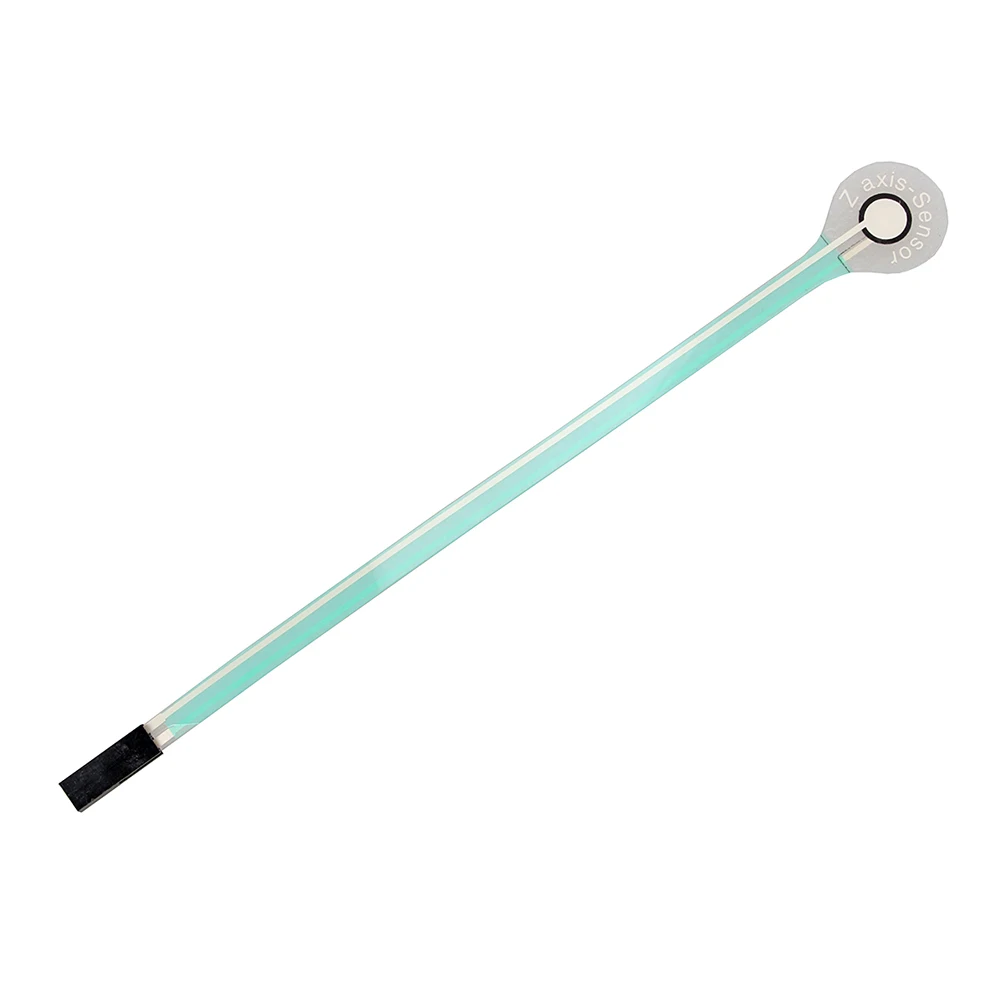

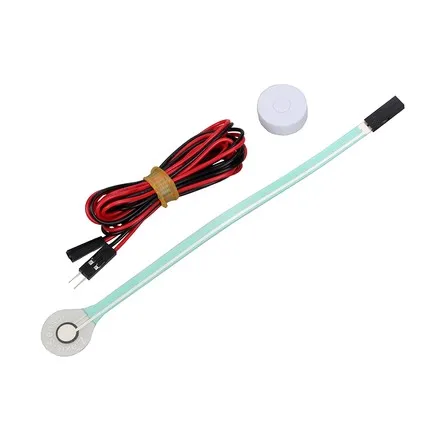

Модуль автоматического выравнивания с кабелем * 1 комплект

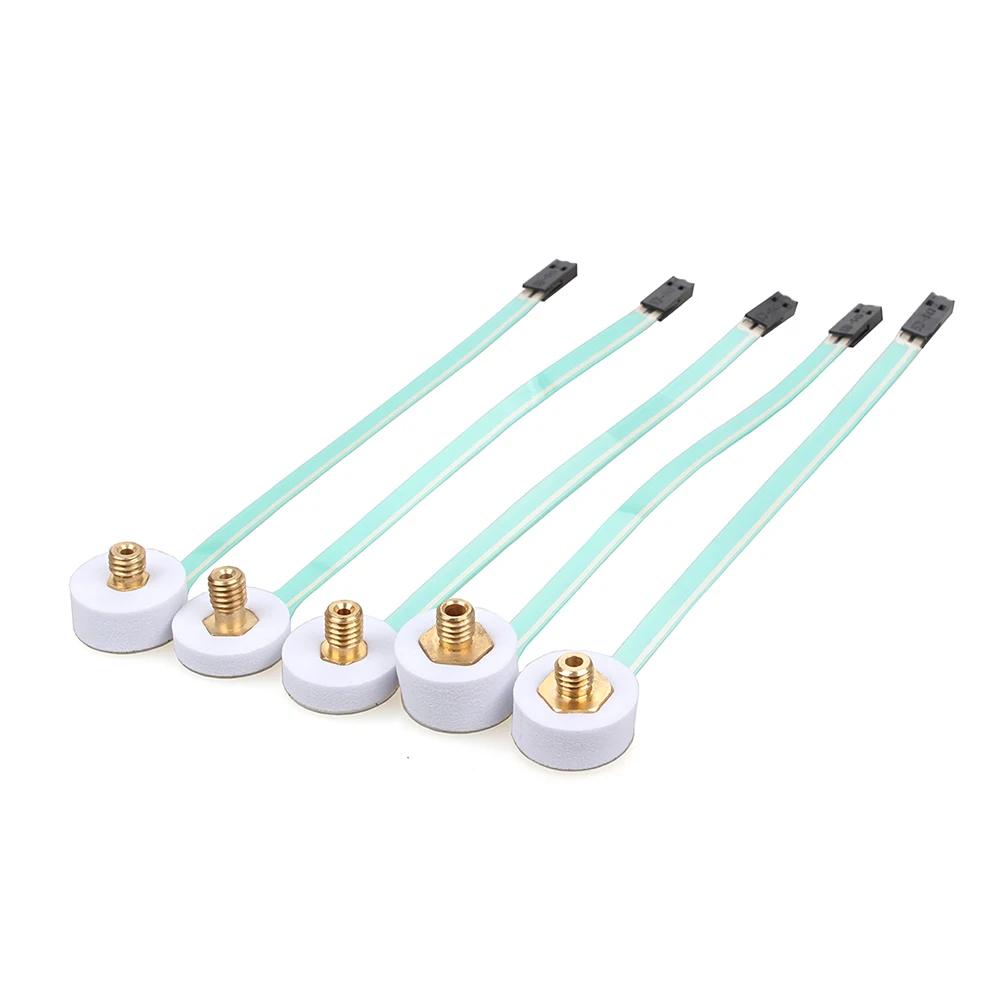

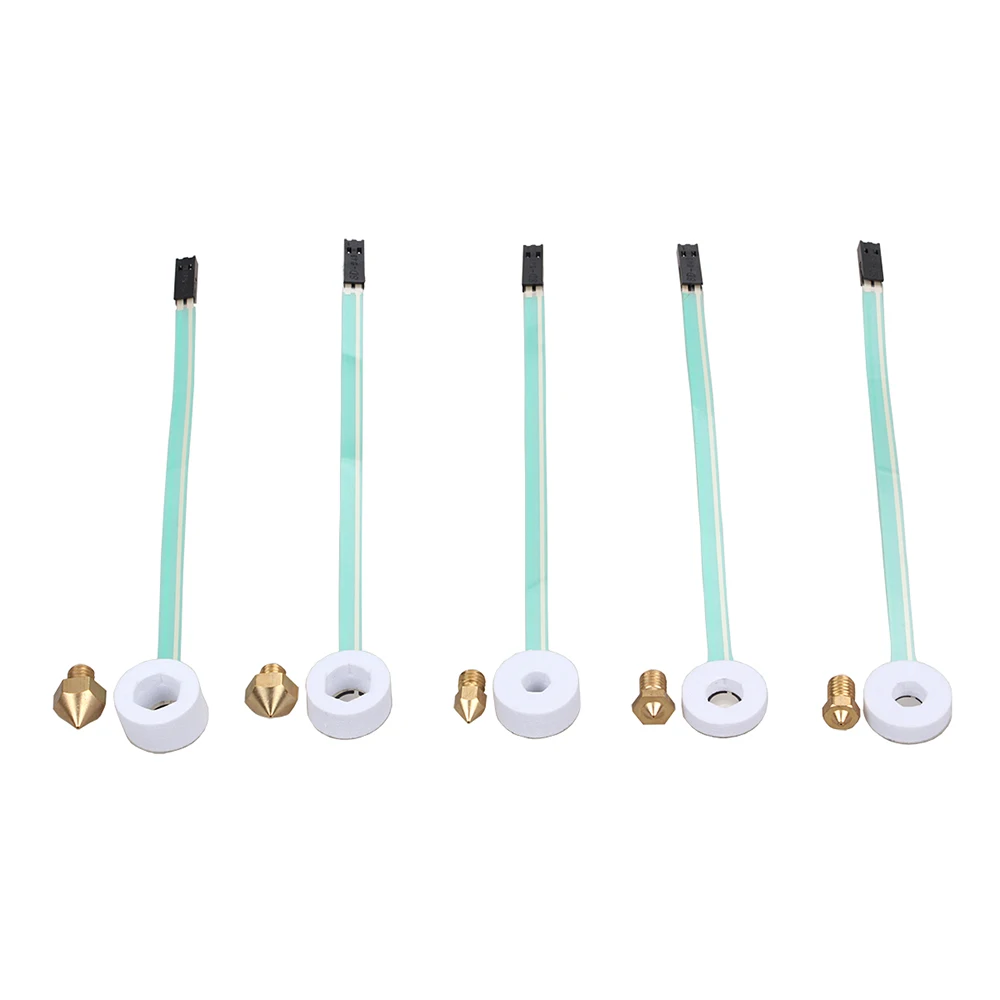

(В комплект не входят только модуль и кабель, сопла, изображенные на фотографиях.)
Используется с доской Lerdge
Плата Lerdge использует метод нелинейного выравнивания матричной сетки для автоматического выравнивания. Преимуществом этого метода выравнивания является то, что он может выравнивать на нелинейной плоскости, например, на неровной поверхности печатной платы.
Как показано на рисунках выше, черная каркас-это эффективный диапазон печати печатной платформы. Когда точка выравнивания установлена в 4 точки в системе, точки выбора значений автовыравнивающего датчика на печатной платформе будут всеми красными точками, как показано выше. Все эти красные точки делят печатную платформу на Небольшие квадраты или прямоугольники. Затем система сохранит данные по всем точкам системы. В результате платформа печати подразделяется на несколько небольших платформ. После выравнивания, когда печатающая головка движется, система принимает данные измерений четырех точек вокруг области в соответствии с рабочей областью печатающей головки в реальном времени, А затем Рассчитайте в реальном времени сумму компенсации высоты печатной головки в соответствии с данными, чтобы достичь цели выравнивания всей платформы. Для принтеров модели Delta после обнаружения он расширит данные о мертвой зоне на основе окружающих данных.
Описание параметров автоматического выравнивания:
Смещение направления оси X: Смещение щупа выравнивания относительно печатного сопла в направлении оси X
Смещение направления оси Y: Смещение щупа выравнивания относительно печатного сопла в направлении по оси Y
Смещение направления оси Z: Расстояние от платформы до печатной головки при обнаружении платформы датчиком выравнивания
Складной угол зонда: Угол сервопривода для выравнивающего щупа, когда щуп уложен/втянут/вверх (можно игнорировать это, когда он не используется)
Зонд с открытым углом: Угол сервопривода для выравнивающего датчика при развертывании/снижении датчика (можно игнорировать это, когда он не используется)
Количество выравнивающих точек: Количество точек зонда на плоскости. Фактическое количество обнаруженных точек равно квадрату заданного значения. Например, если установлено в 4 точки, то фактически обнаруживается 16 точек, а максимальное значение-9, а именно 81.
Режим запуска зонда: Установите состояние уровня при срабатывании щупа выравнивания.
Учебное пособие по выравниванию давления в пленке для автоматического выравнивания
Подключение Датчика выравнивания давления в пленке и материнской платы показано ниже: (при подключении поддерживаются оба положительных/отрицательных момента.)

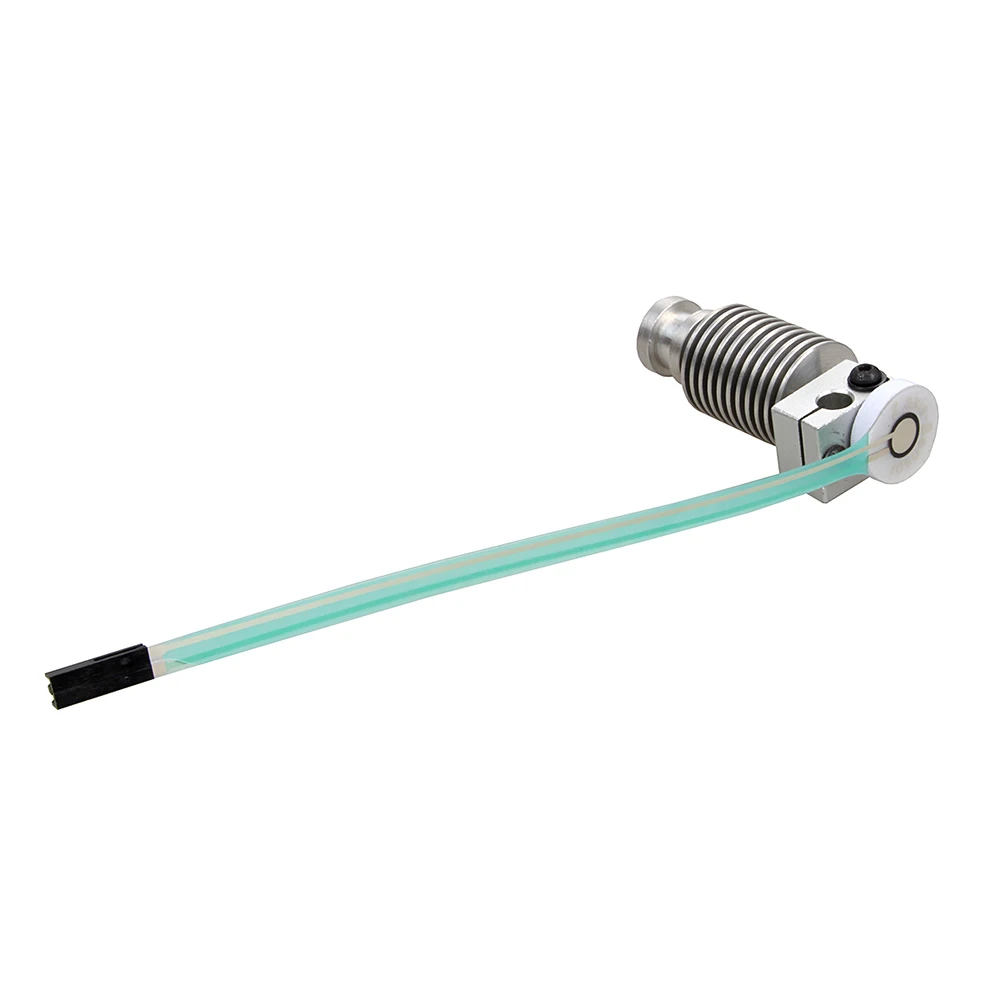

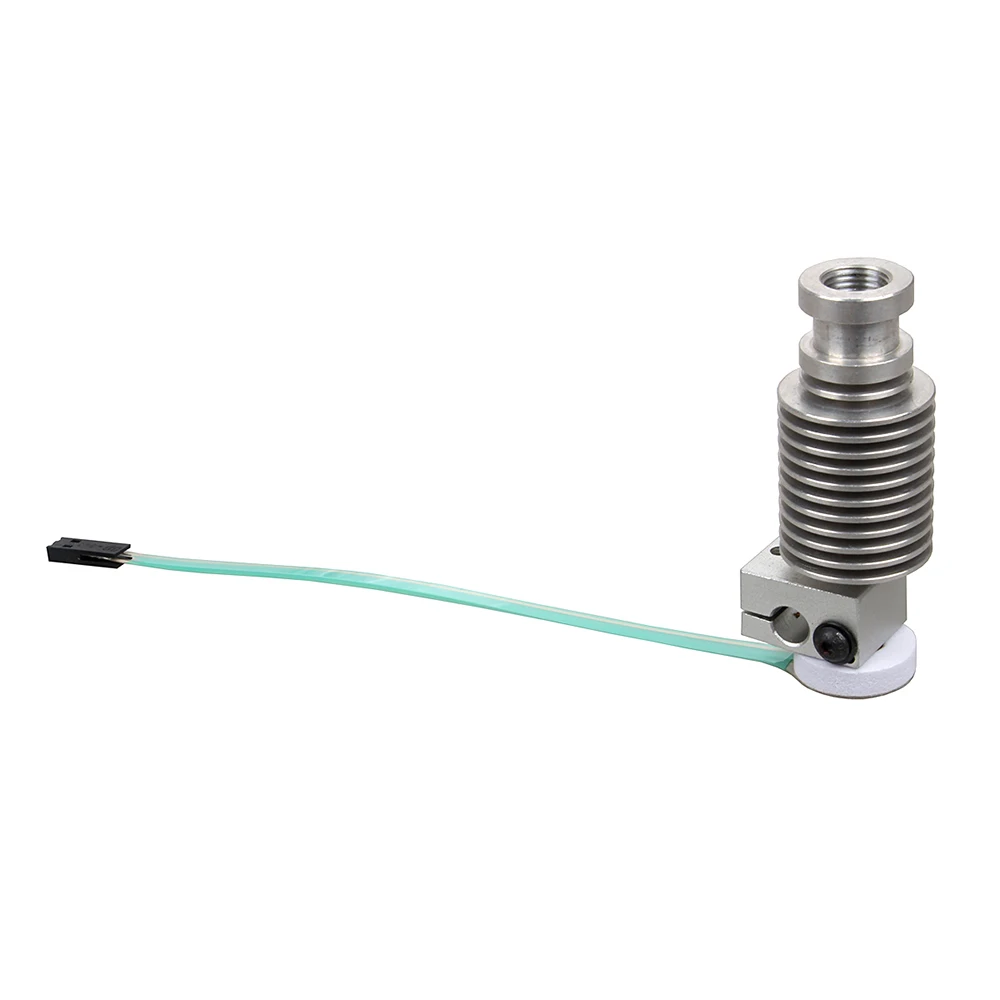

Сборка датчика выравнивания давления в пленке и печатающей головки показана ниже.
Шаги настройки выравнивания:
Нажмите и перейдите на вкладку «дополнительные настройки» в настройках модели. Установите количество точек выравнивания на 0 во вкладке «настройки автоматического выравнивания», а именно, чтобы сначала отключить функцию автоматического выравнивания. А затем Отрегулируйте «расстояние перемещения по оси Z» в модели XYZ, или настройки модели Corexy или «высота печати» в настройках модели Delta, чтобы убедиться, что между печатной головкой и платформой все еще есть около 1 мм, когда печатающая головка переместится в положение оси Z 0 после настройки Кликните и введите вкладку «дополнительные настройки» в настройках модели, установите значение больше 2 для количества точек выравнивания на вкладке «автовыравнивание настроек». Как указано выше, фактическое количество обнаруженных точек равно квадрату установленного значения. Чем больше значение (максимальное значение 9, а именно 81 точка), тем больше точки выравнивания; И чем тоньше печатная платформа делится, лучший эффект выравнивания будет, особенно для печатной платформы со значительной деформацией. Рекомендуемая Настройка-4, а именно 16 точек для выравнивания. Режим триггера датчика установлен в положение «H» (триггер высокого уровня). Смещение осей XYZ установлено в 0. Нет необходимости устанавливать открытый и убираемый угол зонда. Выход в основной интерфейс для сохранения настроек выравнивания. Поместите датчик выравнивания давления на печатную головку. Войдите в интерфейс управления, нажмите на вкладку «выравнивание», принтер выполнит автоматическую настройку, а затем выберите «автоматическое выравнивание», принтер автоматически рассчитывает доказательные позиции на основе набора области печати, а затем обрабатывает выравнивающее действие. После того, как будут отображены все доказательства, принтер завершит процесс сбора данных и автоматически выполнит настройку. Выйдите из интерфейса «выравнивание» и снимите Датчик выравнивания давления с печатной головки, чтобы завершить автоматическое выравнивание. Вручную переместите печатную головку на ось Z в 0 положение, проверьте, автоматически ли система отрегулировала зазор 1 мм. Если на данный момент остается относительно небольшой зазор, это связано с толщиной самого датчика давления пленки. Его можно изменить, установив «расстояние перемещения по оси Z» (модели XYZ или модели Corexy) или «высоту печати» (модели Delta) для стирания. Или установите значение толщины (можно измерить с помощью штангенциркуля) датчика выравнивания давления пленки в положение «смещение направления оси Z» в разделе «автоматическое выравнивание», А затем сделайте автоматическое выравнивание снова.
