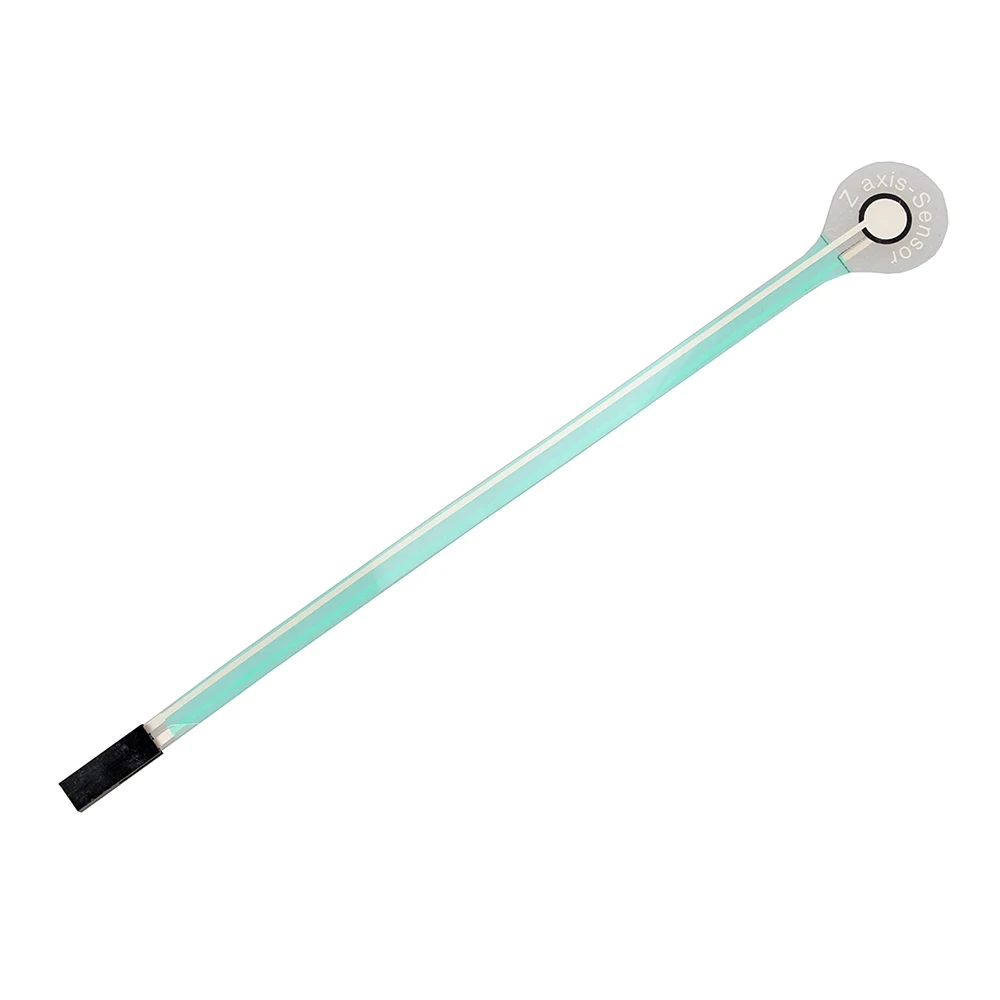

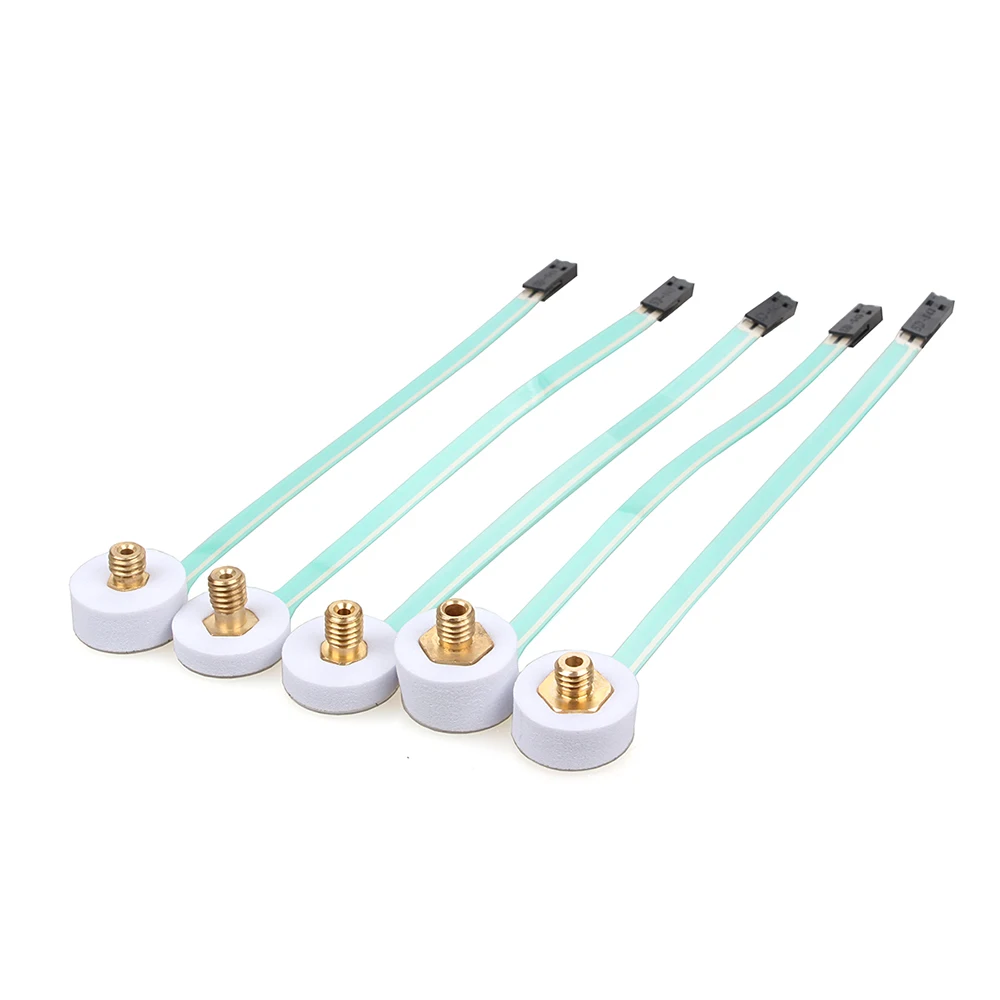

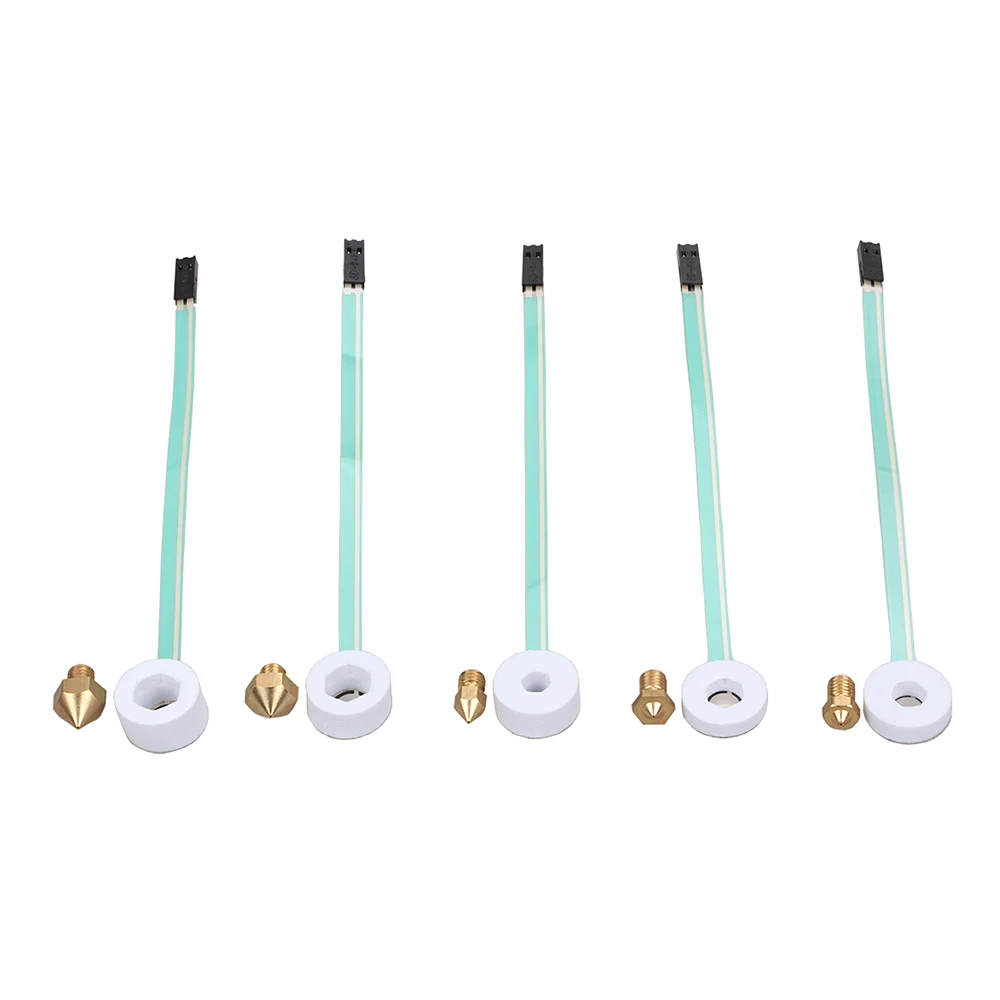

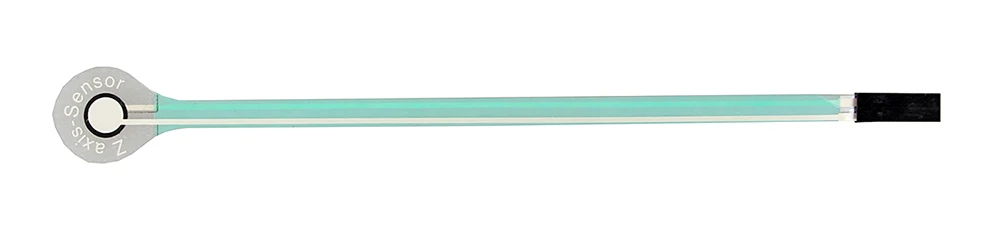

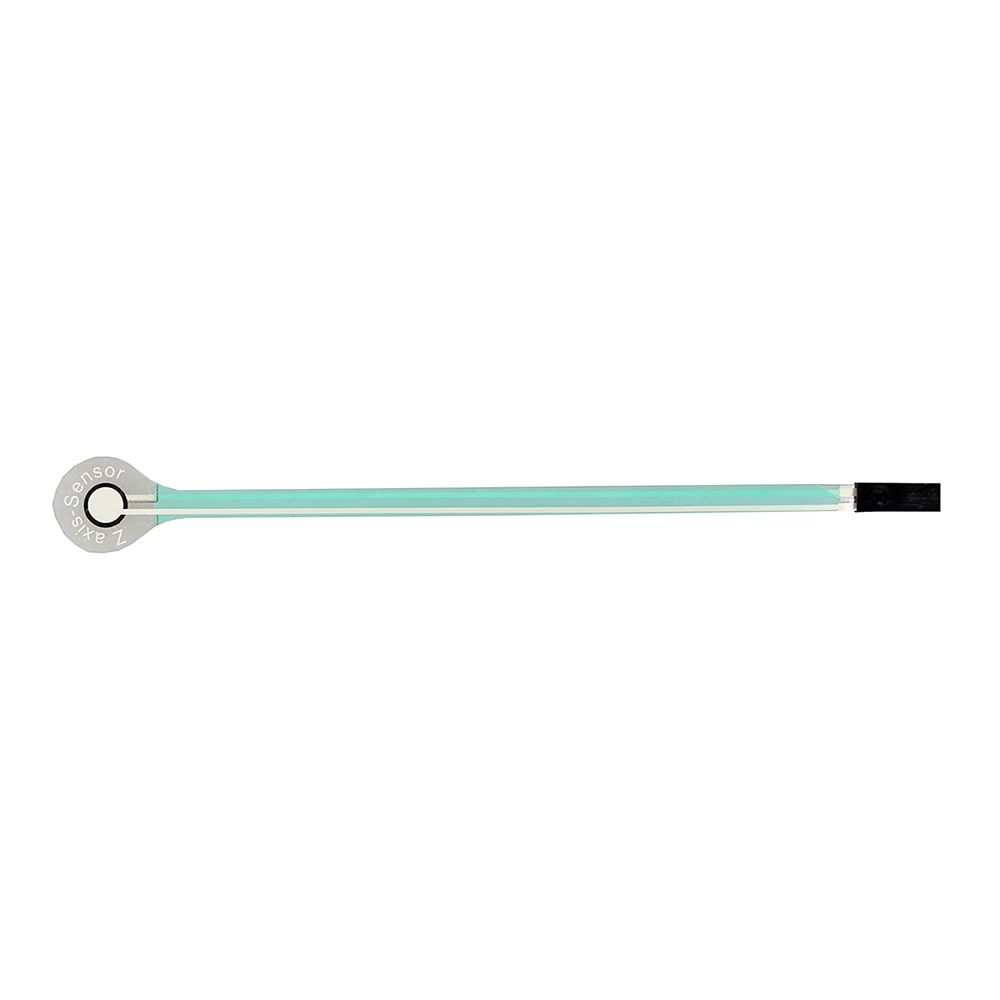

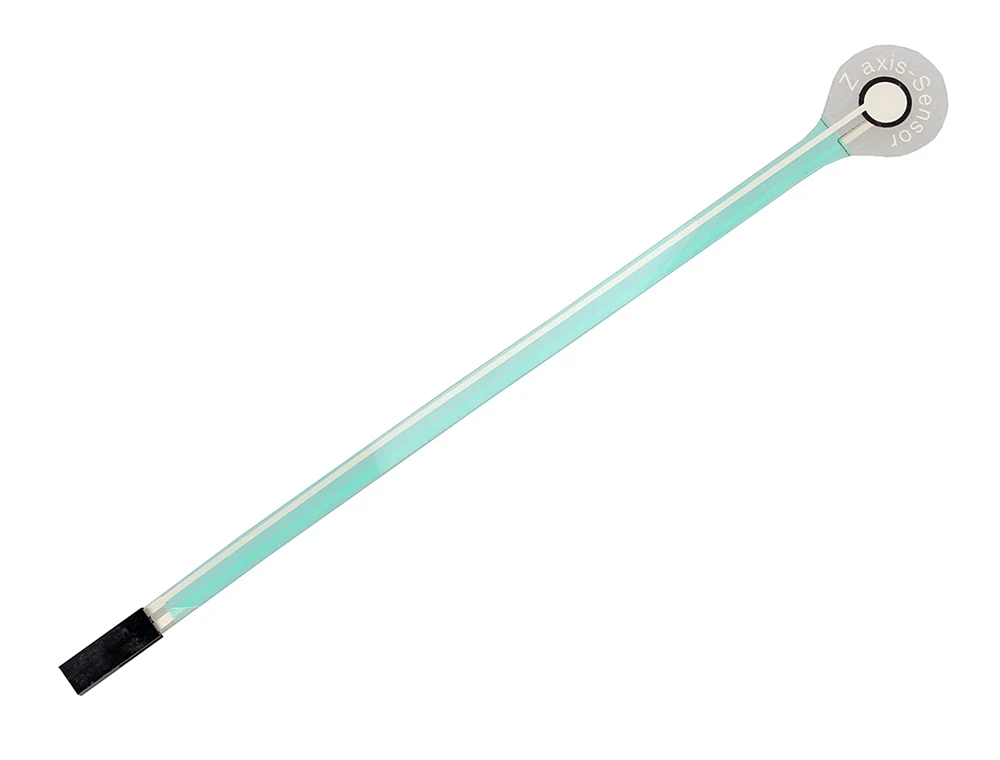

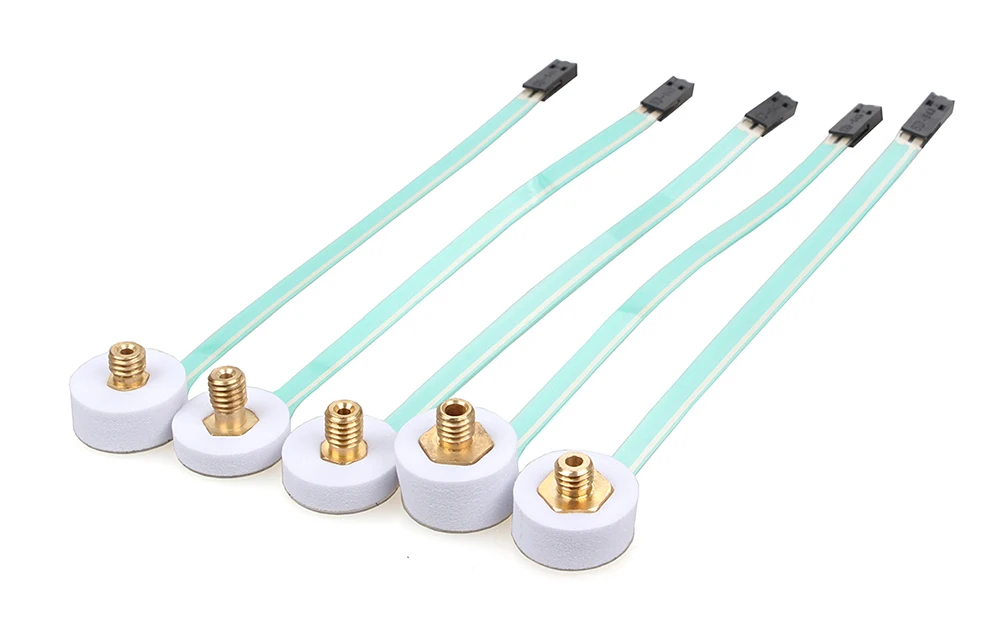

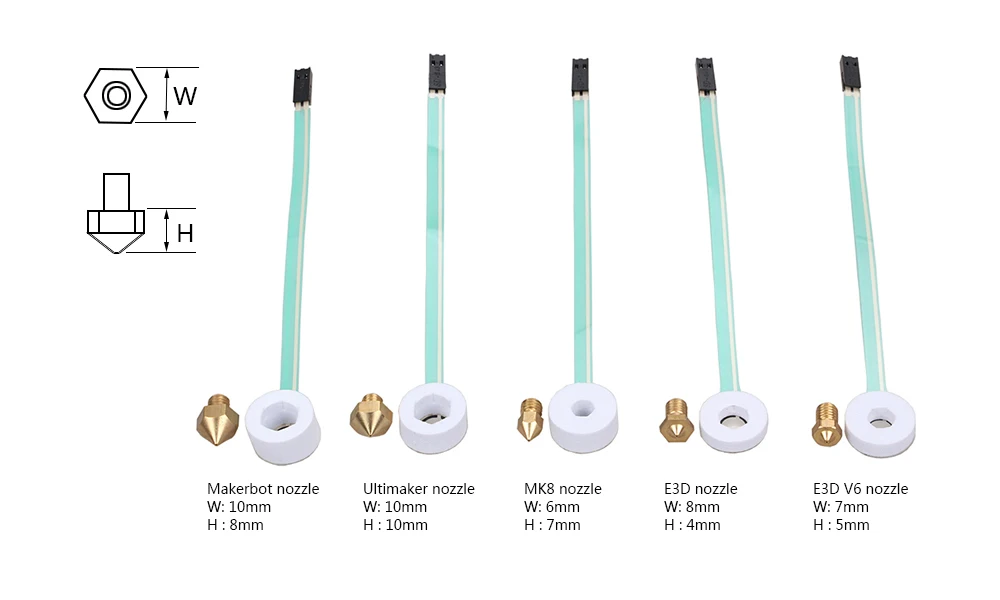

Запчасти для 3D-принтера XCR3D, сенсор автоматического выравнивания, датчик давления, сменная сенсорная пленка, тип модуля Bltouch для насадок V6 MK8 Makerbot

XCR3D 3D принтер, деталь, автоматический нивелирующий модуль, пленка, датчик давления, тип, авто-нивелирующий датчик для E3D V6 MK8 Makerbot сопла

Особенности:1. Легко использовать. Может быть применен к различным типам 3D принтеров. По умолчанию триггер расстояние составляет 0,1 мм.2. Высокая точность, выравнивания повторяемость может быть ± 0,05 мм.3. Средний срок службы модуля более 500000 раз.4. Совместимость практически со всеми материнскими платами 3D принтеров на современном рынке5. Хорошая способность анти-помех, не будет зависеть от материала платформы, окружающего светильник, температуры окружающей среды и влажности и т. Д.

Примечание: Не используйте Датчик выравнивания, когда температура сопла выше 45 градусов!

Список доставки:

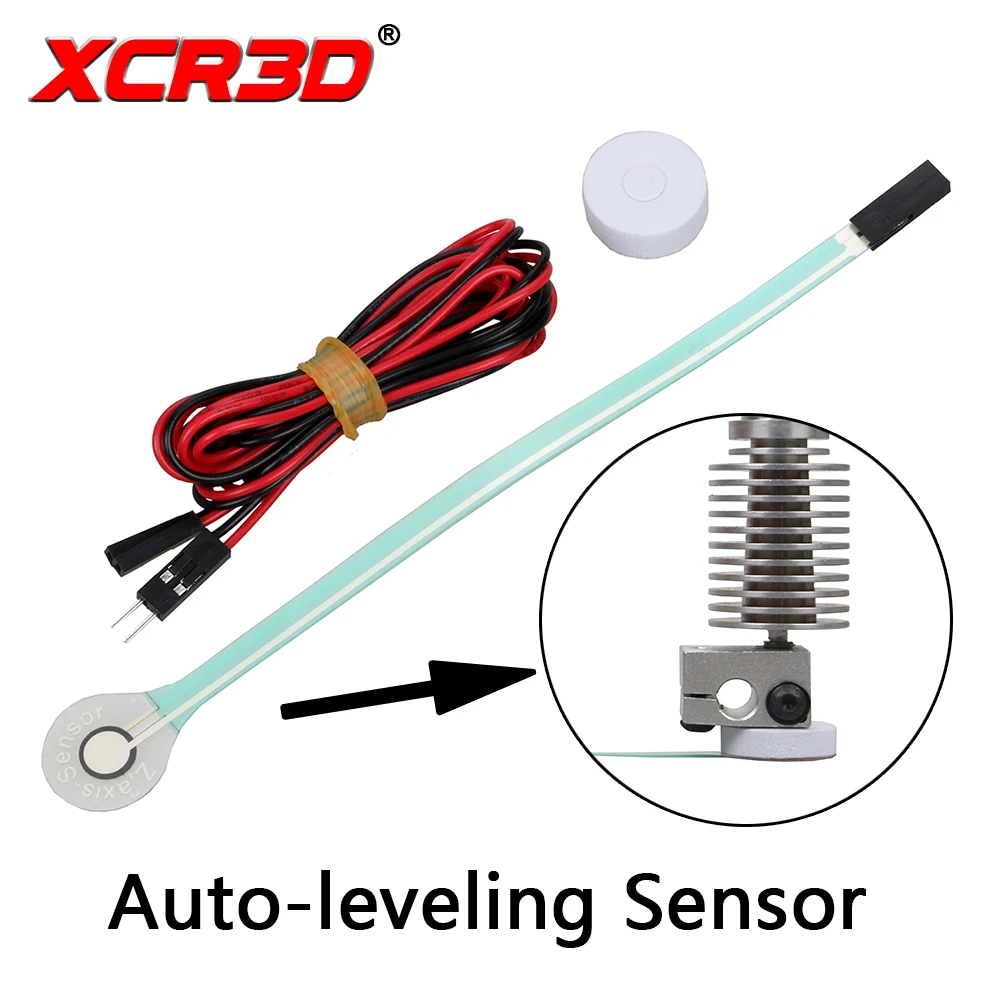

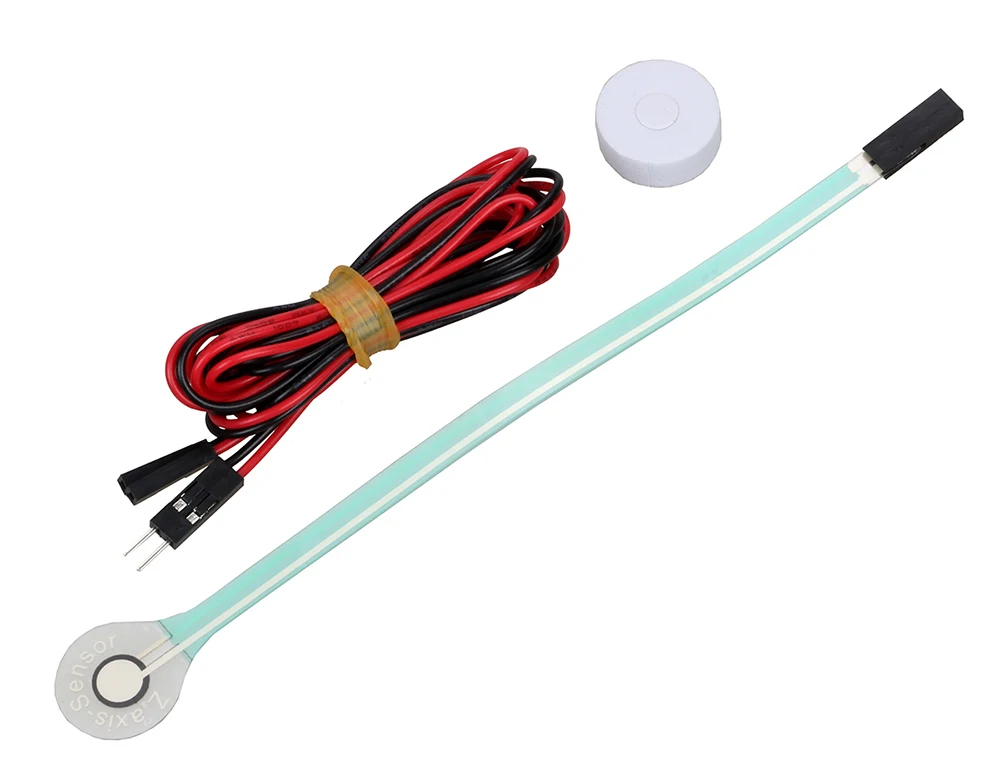

Модуль автоматического выравнивания с кабелем * 1 комплект

(Только Модуль и кабель, насадки, показанные на фотографиях, не включены.)

Используется с Lerdge board

Lerdge Board использует матричный сетчатый нелинейный метод выравнивания для автоматического выравнивания. Преимущество этого метода выравнивания заключается в том, что он может выполнять выравнивание на нелинейной плоскости, например, неровной поверхности печатной платы кровати.

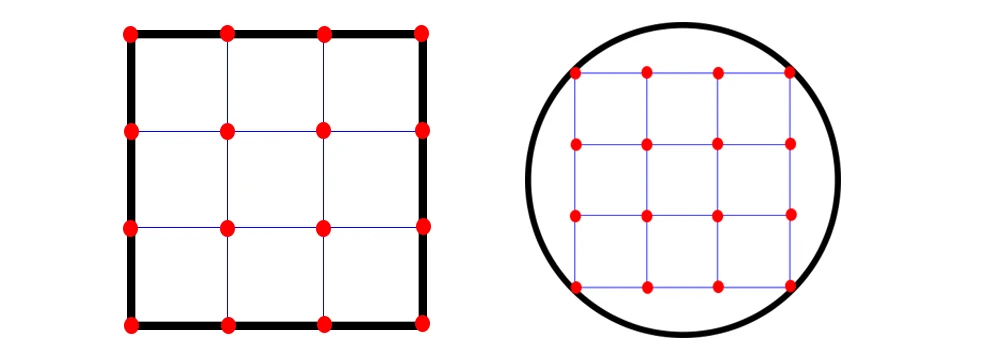

Как показано на рисунках выше, черная рама является эффективным диапазоном печати платформы печати. Когда точка выравнивания устанавливается на 4 точки в системе, точки выбора значения автоматического выравнивания зонда на платформе печати будут все красные точки, как показано выше. Все эти красные точки разделяют печатную платформу на маленькие квадраты или прямоугольники. Тогда система будет хранить данные для всех точек в системе. В результате платформа печати разделена на несколько небольших платформ. После выравнивания, когда печатающая головка движется, система будет принимать данные измерений четырех точек вокруг области в соответствии с рабочей областью в режиме реального времени печатающей головки, И затем рассчитать размер компенсации высоты в реальном времени печатающей головки в соответствии с данными, чтобы достичь цели выравнивания всей платформы. Для принтеров Delta model после обнаружения он расширит данные о мертвых зонах на основе окружающих данных.

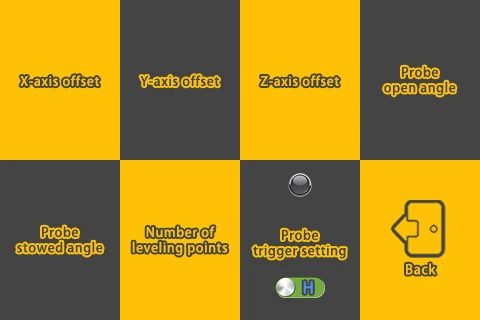

Описание параметров автоматического выравнивания:

Смещение направления по оси X: смещение нивелирующего щупа относительно печатающего сопла в направлении оси X

Смещение направления оси Y: Смещение датчика выравнивания относительно печатного сопла в направлении оси Y

Смещение направления оси Z: Расстояние от платформы до печатающей головки, когда Датчик выравнивания обнаруживает платформу

Угол укладки зонда: угол сервопривода для выравнивающего зонда, когда зонд укладывается/убирается/поднимается (может игнорировать это, когда не используется)

Открытый угол зонда: угол сервопривода для выравнивающего зонда, когда зонд развернут/вниз (может игнорировать это, когда не используется)

Количество точек выравнивания: количество точек зонда, которые зондируют на самолете. Фактическое количество обнаруженных точек равно квадрату установленного значения. Например, если установить 4 точки, то на самом деле обнаружено 16 точек, а максимум 9, а именно 81.

Режим триггера зонда: Установите состояние уровня при срабатывании датчика выравнивания.

Руководство по измерению давления пленки для автоматического выравнивания

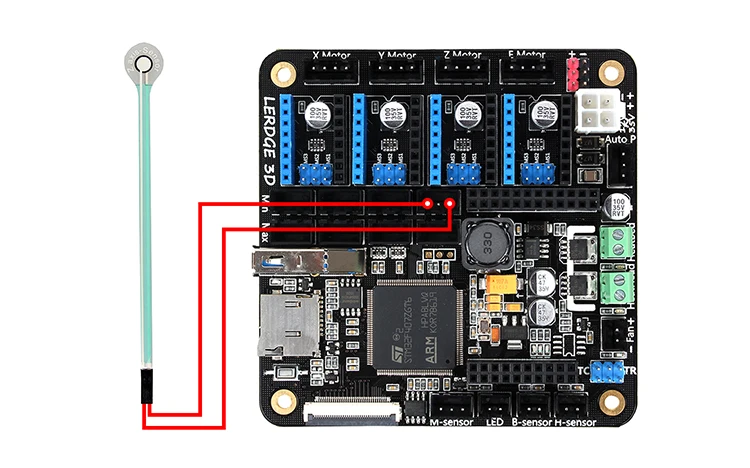

Подключение Датчика выравнивания давления пленки и материнской платы показано ниже: (оба положительных/отрицательных в порядке, когда проводка.)

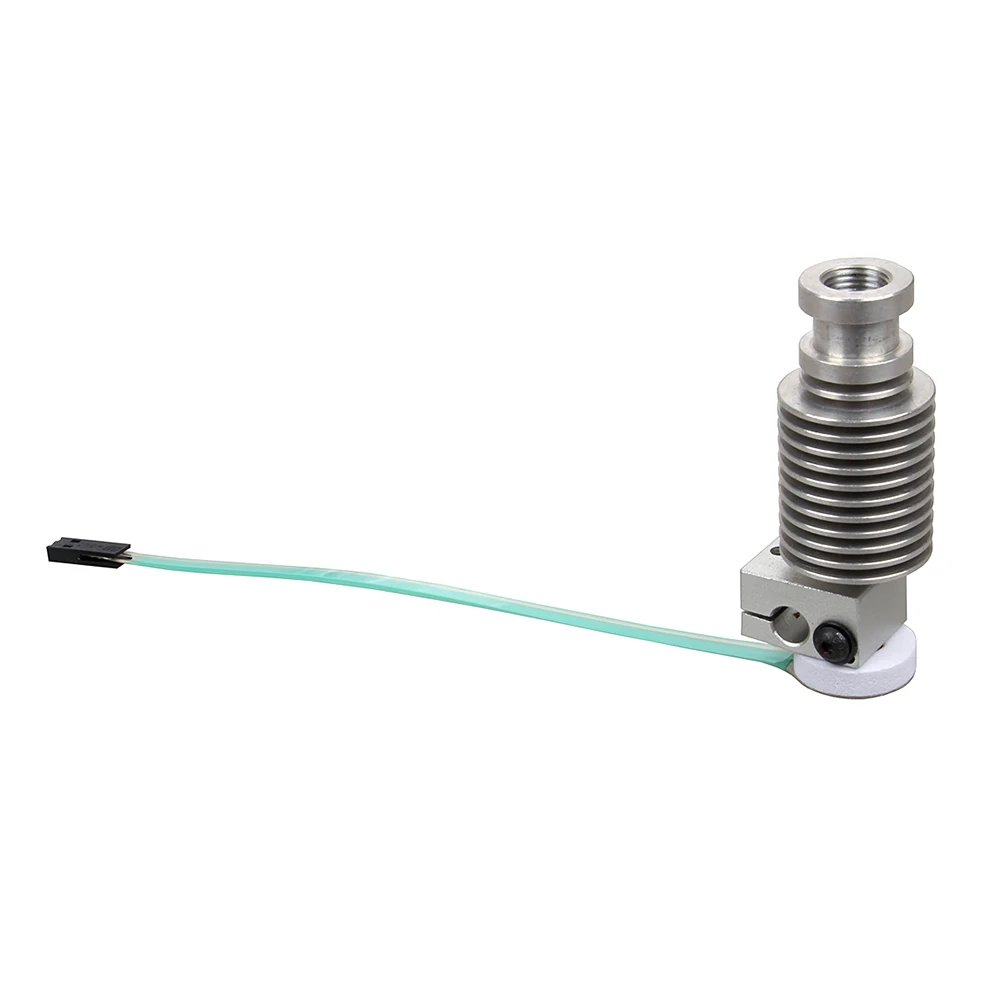

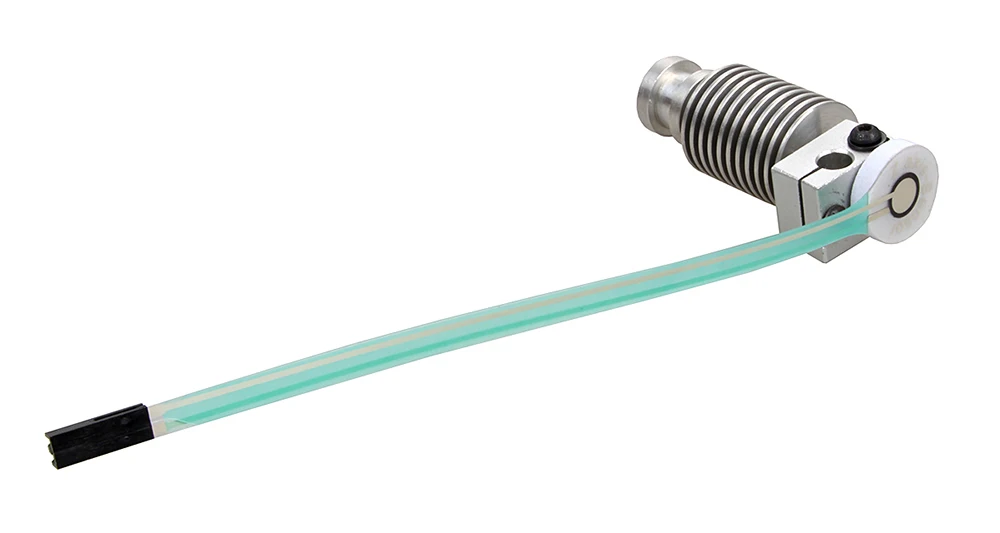

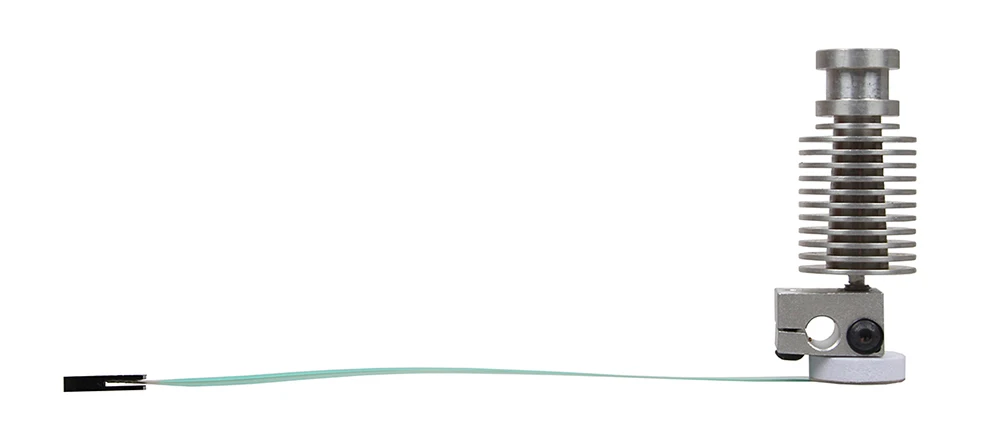

Сборка щупа для выравнивания давления и печатающей головки показана ниже.

Шаги настройки выравнивания:

1.Нажмите и введите вкладку «дополнительные настройки» в настройках модели. Установите количество точек выравнивания до 0 на закладке «настройки автоматического выравнивания», а именно, чтобы сначала выключить функцию автоматического выравнивания. Затем Отрегулируйте «расстояние перемещения по оси Z» в модели XYZ или настройках модели Corexy или «высоту печати» в настройках модели Delta, чтобы убедиться, что между печатающей головкой и платформой все еще находится около 1 мм, когда печатающая головка перемещается в положение оси Z 0 после размещения

2.Нажмите и введите вкладку «дополнительные настройки» в настройках модели, установите значение больше 2 для количества выравнивающих точек на закладке «настройки автоматического выравнивания». Как указано выше, фактическое количество обнаруженных точек равно квадрату установленного значения. Чем больше значение (максимальное значение-9, а именно 81 балл), тем больше уровней выравнивания; И чем тоньше платформа печати разделена, лучший эффект выравнивания будет, особенно для печатной платформы с значительной деформацией. Рекомендуемая Настройка составляет 4, а именно 16 точек для выравнивания. Режим триггера зонда установлен в "H" (триггер высокого уровня). Смещение осей XYZ устанавливается на 0. Нет необходимости устанавливать угол открытия и извлечения зонда. Перейдите к основному интерфейсу, чтобы сохранить настройки выравнивания.

3.Поместите датчик выравнивания давления на печатающую головку. Войдите в интерфейс управления, перейдите на вкладку «выравнивание», принтер автоматически отправится домой, а затем выберите «автоматическое выравнивание», принтер автоматически рассчитает положение доказательства на основе набора площади печати, и затем он обработает выравнивающее действие. После того, как все точки проверки будут отобраны, принтер завершит процесс сбора данных о выравнивании и автоматически сделает заказ.

4.Выйдите на интерфейс «выравнивание» и снимите Датчик выравнивания давления с печатающей головки для завершения автоматического выравнивания. Вручную переместите печатающую головку на ось Z в 0 положении, проверьте, автоматически ли система отрегулировала зазор 1 мм, сохраненный или нет. Если в это время все еще остается относительно небольшой зазор, это происходит из-за толщины самого датчика давления пленки. Его можно изменить, установив «расстояние перемещения по оси Z» (модели XYZ или модели Corexy) или «высоту печати» (модели Delta), чтобы стереть. Или установите значение толщины (можно измерить с помощью штангенциркуля) датчика выравнивания давления пленки до смещения направления оси Z в «автоматическом выравнивании», И затем сделать автоматическое выравнивание снова.
