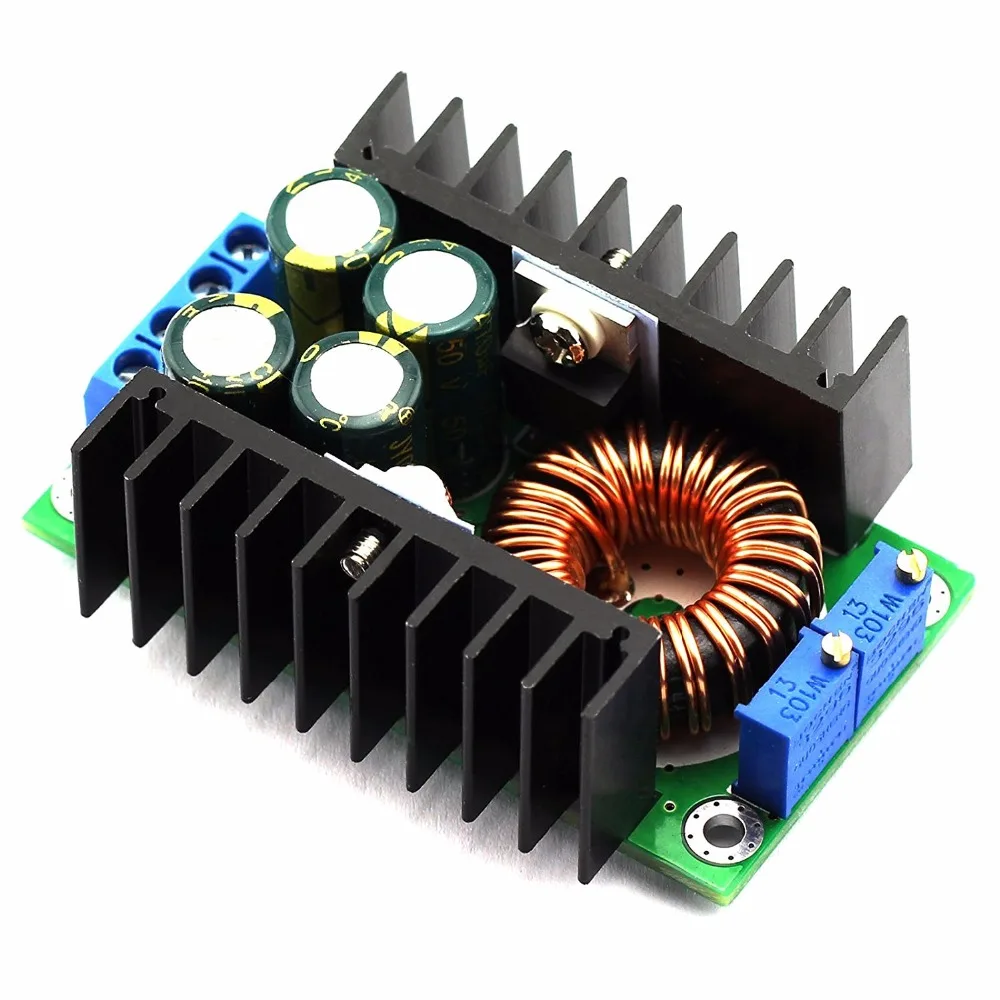

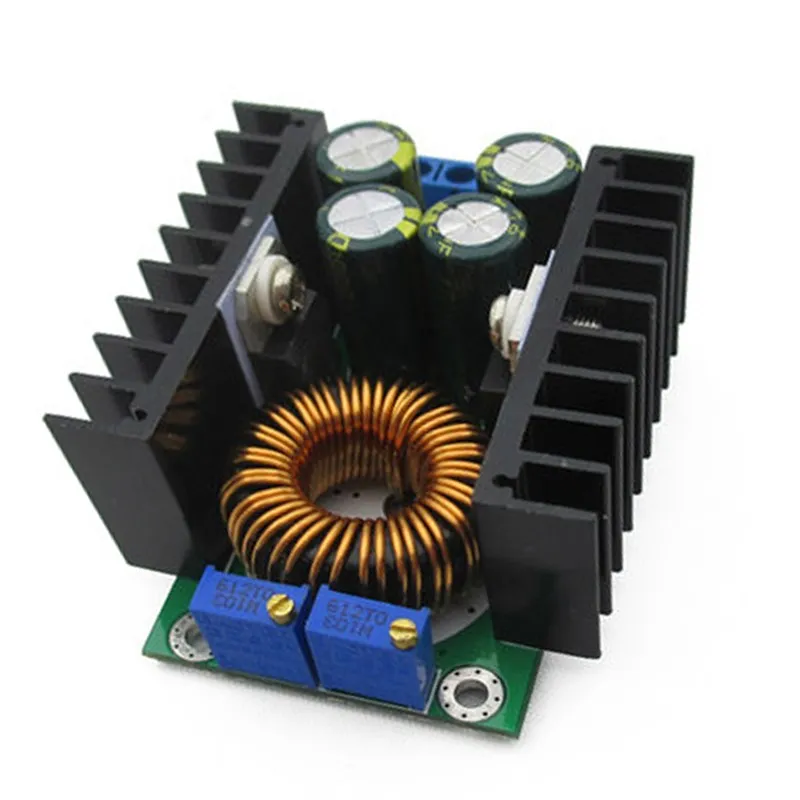

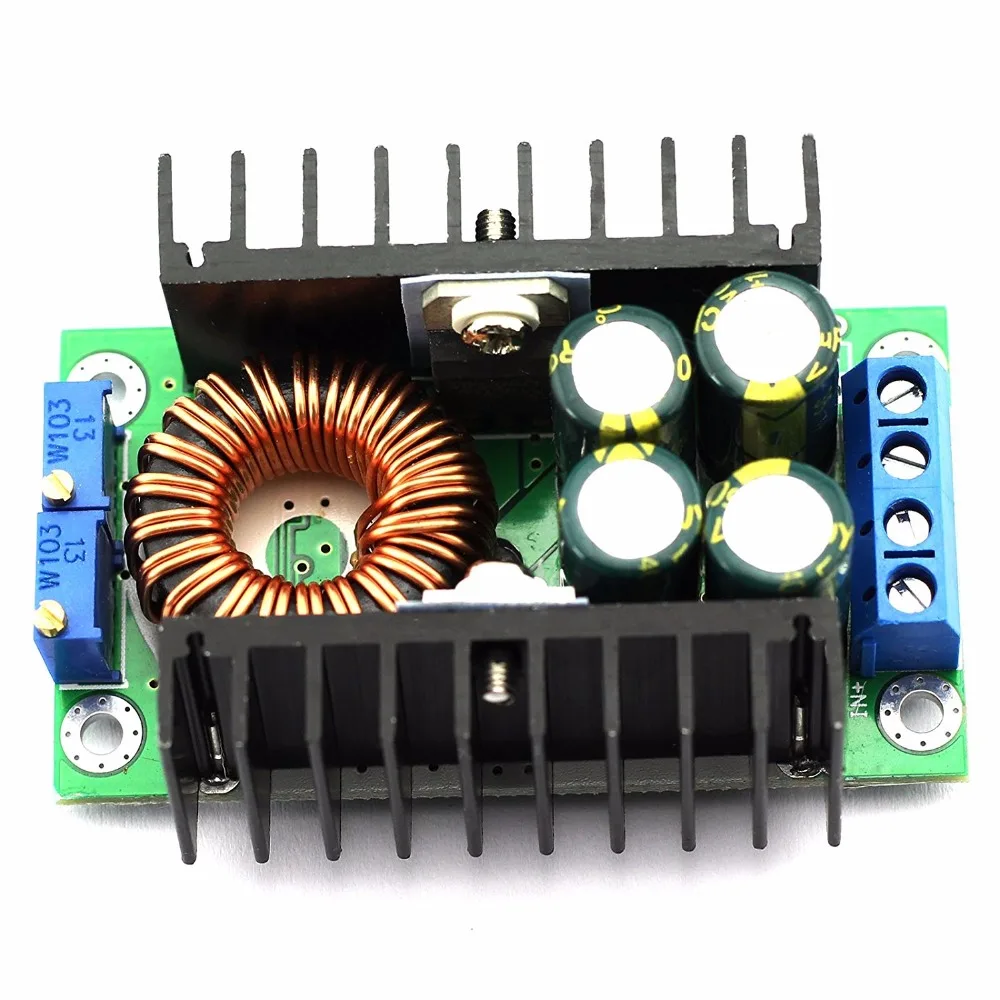

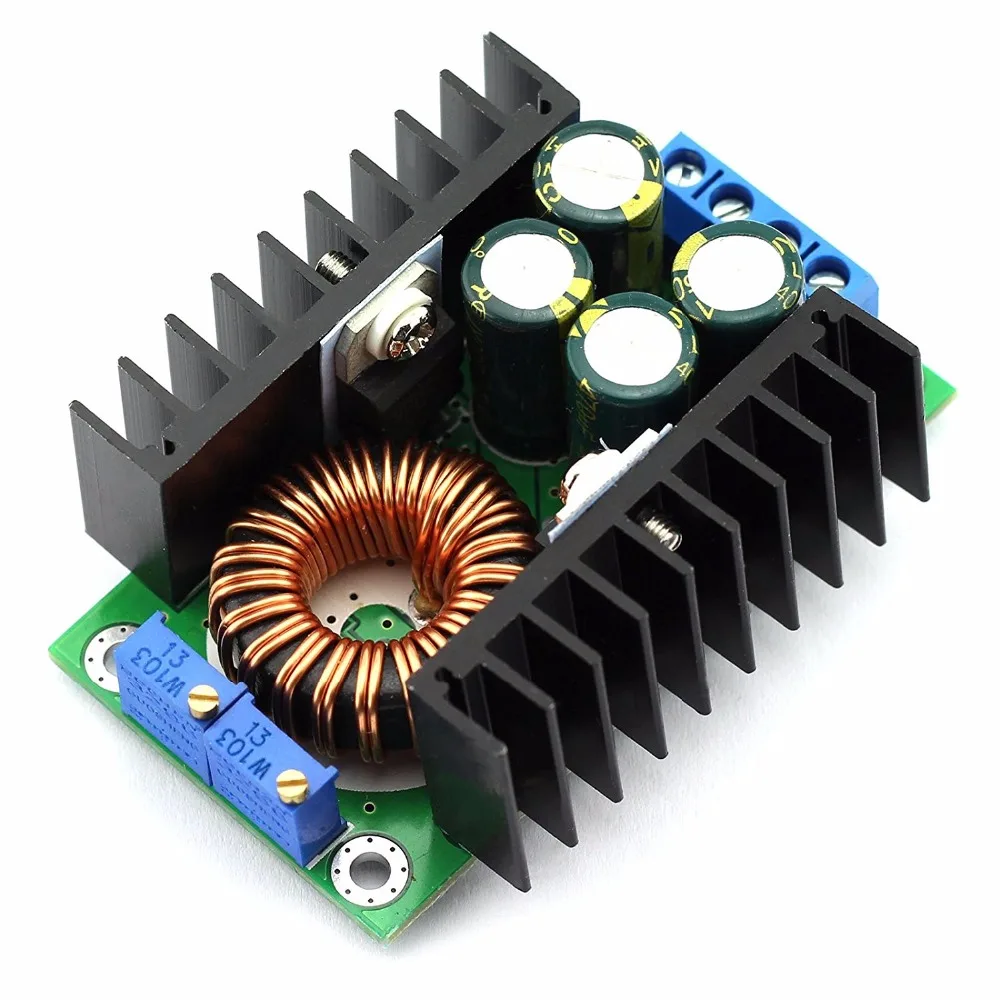

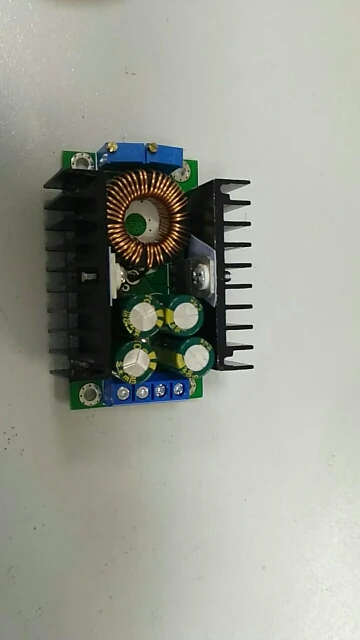

Модуль понижающего преобразователя Напряжения DC-DC куб. См, 8-40 В до 1,25-36 в, 12 а, регулируемый

Описание

Регулируемый источник питания (мощность 12А большая), светодиодный драйвер высокой мощности, драйвер светодиодного дисплея, зарядка свинцовой батареи, зарядка литиевой батареи, автомобильный блок питания, блок питания, блок питания (например, детский игрушечный автомобиль с батареей 12 В, 6 в, 5 В, 12 В, 12 А, 12 В, 24 В, 12 А, 24 В, 12 А, 24 В, 24 В, 19 в, 20 в и т. д. Область применения очень широкая.

Один фиксированный поворотный ток лампы составляет 0,1 от постоянного значения тока (заряд) для идентификации полной ли батареи);

Два используют специальную эталонную ИС и высокую точность резистора для выборки, чтобы постоянный ток был более стабильным, (От 20 до 60 градусов, постоянный ток 5A, когда температура ниже 5%). Особенно подходит для светодиодных драйверов

3. Большой выходной ток, максимальный выходной ток может достигать 12 А, что удовлетворит большинство потребностей.

4,4 высокочастотный конденсатор, эффективно уменьшает пульсацию на выходе, повышает стабильность работы

5 пар теплоотвода, независимый радиатор с МОП-трубкой Шоттки, хорошее рассеивание тепла, взаимное влияние

6. Независимо от стоимости, используя сердечник sendust большого размера, Повысьте эффективность работы, медную проволоку и Rao, снизив температуру и повысив эффективность.

Многокольцевой потенциометр Seven 3296, регулятор напряжения и тока с высокой точностью, хорошей стабильностью.

8. Точность отбора проб специального резистора тока хорошая, температура небольшая. Светодиодный.

9 двухцветсветильник индикатор, рабочее состояние с первого взгляда. Зарядка должна.

10. Напряжение и ток можно отрегулировать для хорошего результата, ток 12 А, мощности достаточно.

Параметры модуля

Свойства модуля: неизолированный постоянный ток, модуль постоянного напряжения (CV CC)

Сфера применения: Мощный светодиодный привод постоянного тока, перезаряжаемые литиевые батареи (включая ферроэлектрические), 4 в, 6 в, 12 В, 14 В, 24 В, перезаряжаемые NiCd и NiMH батареи (батареи), солнечные панели, ветрогенератор

Входное напряжение: 7-32 В (не 5-32 В)

Выходное напряжение: (1) постоянная регулировка (0,8-28 В)

(2) фиксированный выход (0,8-28 В Выберите любой), пожалуйста, сообщите владельцу магазина, чтобы купить. (В настоящее время только для основной части клиента, образец может быть изготовлен регулируется).

(3) Пожалуйста, свяжитесь со мной напрямую, если вам нужно более высокое напряжение.

Выходной ток: максимум 12 А (при температуре силовой трубки более 65 градусов, пожалуйста, добавьте охлаждение вентилятора, от 24 В до 6 А 12 В на открытом воздухе вентилятор обычно отсутствует)

Диапазон постоянного тока: 0,2-12 А (регулируется) (без постоянного потока этой функции)

Обрасветильник световой ток: постоянное значение тока * (0,1), связь обратного тока лампы и постоянного значения тока, например, постоянное значение тока 3 А, ток лампы устанавливается в 0,1 раз (0,1*3 А = 0,1 а), когда значение постоянного тока установлено на 2 А, затем ток лампы становится раз (0,1 * 2A = 0.2A).

Вторая версия установлена 0,1 раз (фактический ток лампы-это не очень точное значение) для зарядки, есть ли полная инструкция.

Разница самого низкого давления: 1 в

Выходная мощность: Максимальная мощность около 300 Вт, температура силовой трубки более 65 градусов, пожалуйста, добавьте вентилятор.

КПД преобразования: до 95% (чем выше выходное напряжение, тем выше КПД).

Рабочая частота: 300 кГц

Пульсация на выходе: полоса пропускания 20 м (только для справки)

Вход 24 В, выход 5 А, 50 мВ, Пульсация 12 В вокруг (без шума)

Рабочая температура: Промышленный класс (от-40 до + 85) (при фактическом использовании обратите внимание, что из-за температуры трубки, слишком высокой температуры, пожалуйста, усилите рассеивание тепла)

Ток холостого хода: Стандартный 20 мА (от 24 В до 12 В)

Скорость регулировки нагрузки: 1% (постоянное давление)

Скорость регулировки напряжения: 1%

Точность и температура постоянного тока: фактический тест, Температура модуля от 25 до 60 градусов, значение постоянного тока менее 5% (значение постоянного тока 5A)

Скорость динамического ответа: 5% нс

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) возле входного потенциометра для регулирования напряжения (CV), близко к выходу потенциометра для регулирования тока (CC)

Индикатор: двухцветный индикатор, индикатор зарядки светильник т красным, индикатор зарядки светильник ым (не нужно брать нагрузку за зеленый) без постоянного потока индикатора-красный.

Защита от короткого замыкания на выходе: постоянный ток (текущее значение постоянного тока)

Защита задней части входа: нет,

Выход для предотвращения неблагоприятного тока: нет.

Режим подключения: терминал

Метод зарядки аккумулятора:

1 Вам необходимо определить плавающее напряжение перезаряжаемой батареи и ток зарядки, Модуль входного напряжения;

2 Отрегулируйте потенциометр постоянного напряжения, Регулировка выходного напряжения примерно до 5 В.

3 с использованием измерителя тока 10 А для измерения выходного тока короткого замыкания, в то же время для регулировки потенциометра постоянного тока к выходному току для достижения заданного значения тока заряда;

4 для регулировки выходного напряжения потенциометра постоянного напряжения до плавающего напряжения;

5 батарей, тестовый заряд.

(1, 2, 3, 4 шага для входной мощности модуля, Выходная батарея без нагрузки.)

Светодиодный привод постоянного тока:

1. Определите рабочий ток и максимальное рабочее напряжение, необходимое для светодисветодиодный да;

2 Отрегулируйте потенциометр постоянного напряжения, Регулировка выходного напряжения примерно до 5 В.

3 с использованием блока тока 10 А для измерения выходного тока короткого замыкания, при регулировке потенциометра постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиодный да;

4. Отрегулируйте потенциометр напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный да;

5 светодиодный Дов, тестовая Машина.

(1, 2, 3, 4 шага для входной мощности модуля, Выходная Светодиодная лампа без нагрузки.
