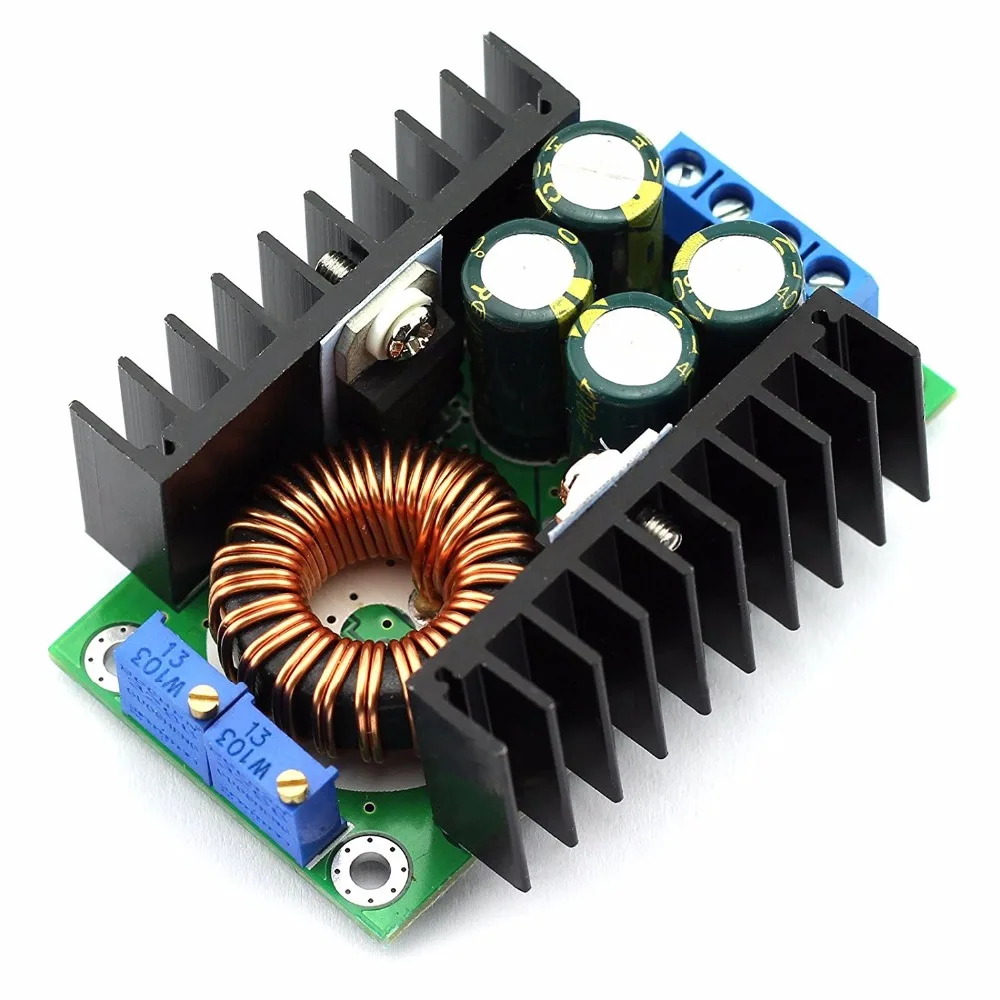

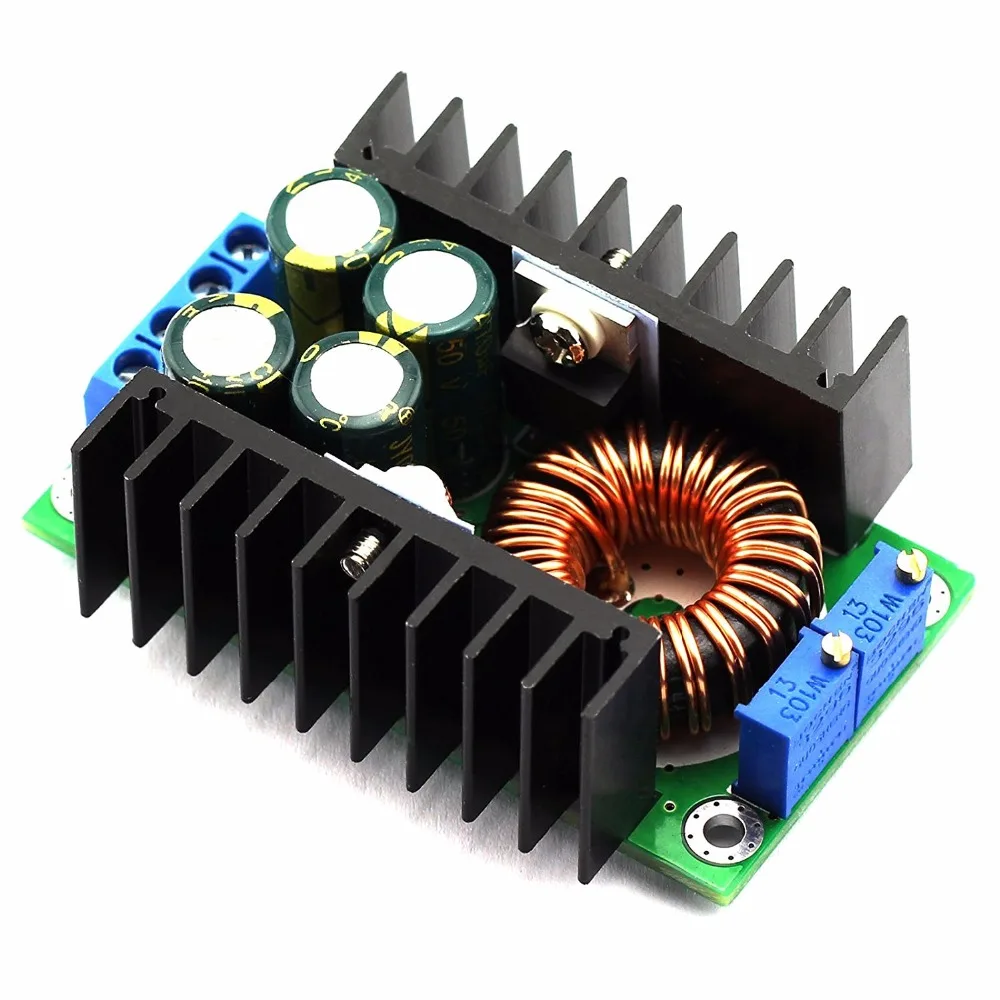

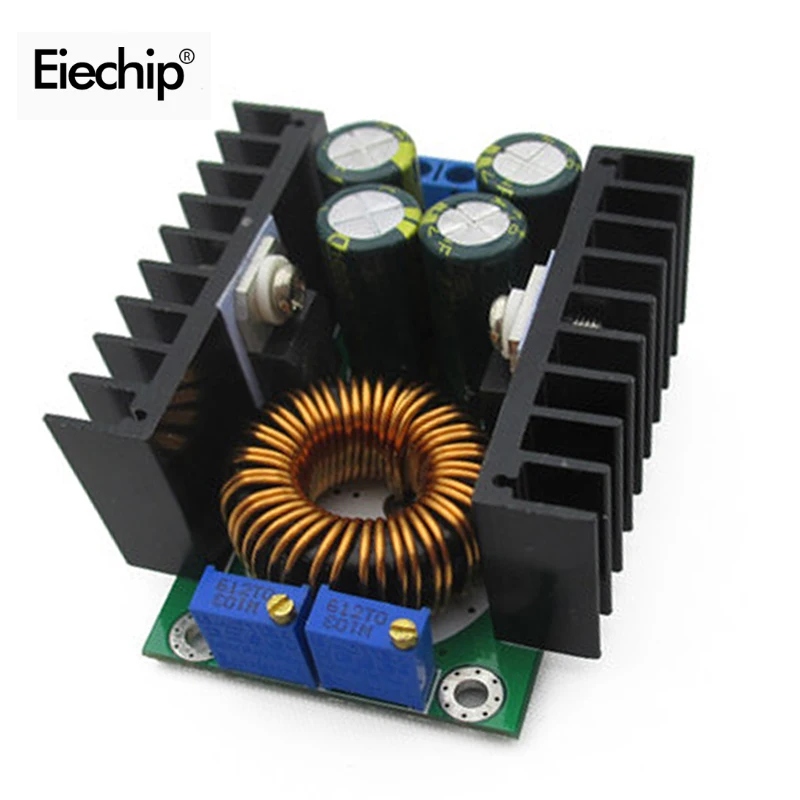

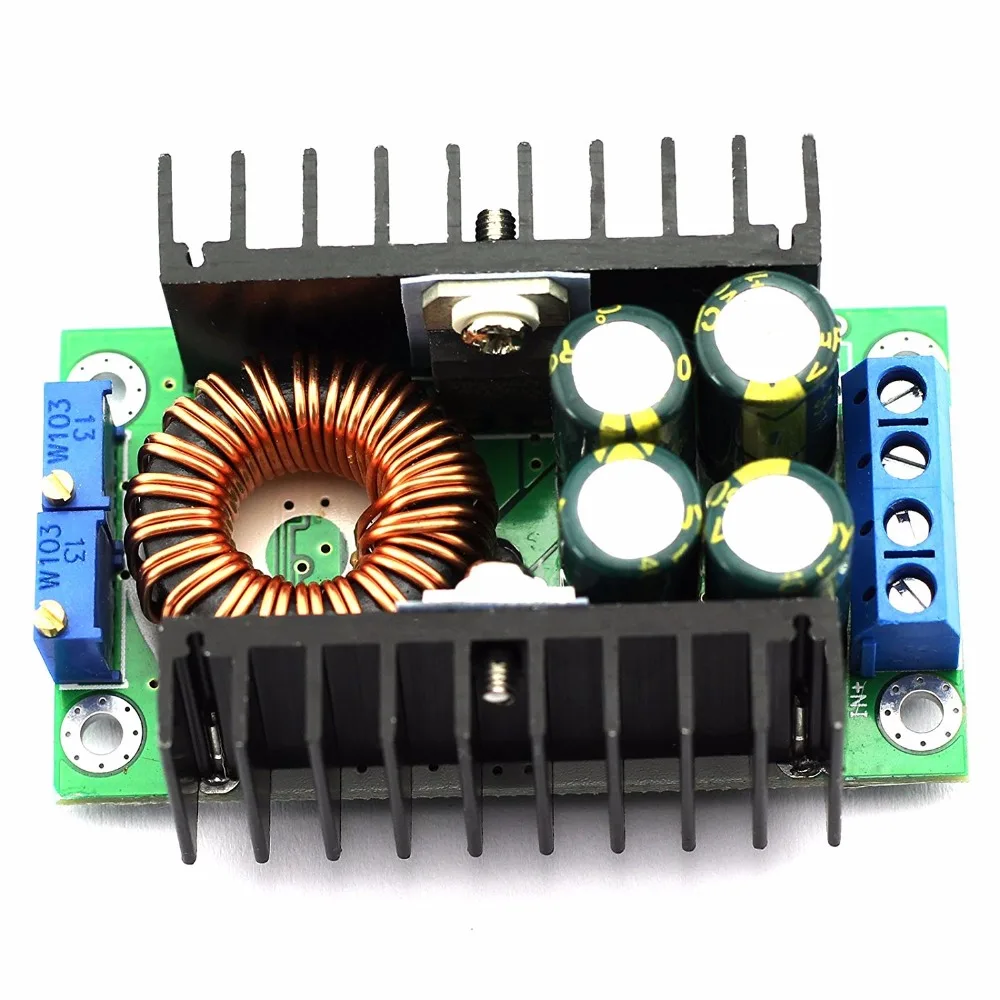

DC-DC Регулируемый понижающий Питание 12A 24 В до 12 В CC CV регулировки повышающий конвертер постоянного тока понижающий драйвер понижающий преобразователь модуль



Регулируемый источник питания (12A мощность велика), светодиодный драйвер высокой мощности, светодиодный драйвер дисплея, свинцовая зарядка аккумулятора, зарядка литиевой батареи, автомобильный источник питания, источник питания, источник питания (например, детская Игрушечная машина с батареей 12 В, 6 в, 5 В, 12 В, 12 В, 24 В, 12 А, 24 В, 12 А, 24 В, 19 в, 20 в и т. Д. Диапазон применения очень широкий.

Один фиксированный указатель поворота ток составляет 0,1 раз значение постоянного тока (за дополнительную плату) для того, чтобы установить ли батарея полностью заряжена);

Два с использованием специального эталонного IC и высокой точностью резистора выборки, так что Постоянный ток более стабильный, (От 20 до 60 градусов постоянного тока 5А при температуре менее 5%). Особенно подходит для Светодиодный драйвер

3 выходной ток большой, максимальный выходной ток может достигать 12 А, удовлетворить большинство потребностей.

4,4 высокочастотный конденсатор, эффективно уменьшает выходную пульсацию, улучшает стабильность работы

5 пар теплоотвода, MOS tube Schottky диодный независимый теплоотвод, хорошая теплоотдача, взаимное влияние

6. Независимо от стоимости использования большого размера сердечника sendust, повышение эффективности работы, медная проволока и Rao, снижение температуры и повышение эффективности.

Семь 3296 многокольцевой потенциометр, регулятор напряжения и тока с высокой точностью, хорошая стабильность.

8. Точность дискретизации резистора тока хорошего тока, температура небольшая. Необходим светодиодный индикатор.

9 двойной Цвет индикатора светильник, зарядка, рабочий статус, который обеспечивает широкий угол обзора. Необходимо заряжать.

10 напряжения и тока можно отрегулировать, чтобы сделать хороший, 12 а тока, мощности достаточно.

Параметр модуля

Свойства модуля: неизолированный постоянный ток, модуль постоянного напряжения (CV CC)

Область применения: Мощный светодиодный привод постоянного тока, перезаряжаемые литиевые батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В батареи, аккумуляторы NiCd и NiMH (батареи), солнечные панели, ветрогенератор

Входное напряжение: 7-32 В (не 5-32 В)

Выход напряжение: (1) Непрерывная Настройка (0,8-28V)

(2) фиксированное выходное напряжение (0,8-28V выбрать какой-либо), пожалуйста, сообщите размер ноги владельца нашего магазина купить. (В настоящее время только для основной части клиента, образец можно сделать регулируемым).

(3) Пожалуйста, свяжитесь со мной напрямую, если вам нужно более высокое напряжение.

Выходной ток: максимум 12 А (температура силовой трубки более 65 градусов, пожалуйста, добавьте вентилятор охлаждения, 24 В до 6A 12 В в открытой среде, как правило, не может быть вентилятора)

Постоянный ток Диапазон: 0,2-12A (регулируемый) (без постоянный поток эту функцию)

Поверните светильник: значение постоянного тока * (0,1), поверните ток лампы и значение постоянного тока, например, значение постоянного тока-3A, поверните ток лампы в 0,1 раза (0,1 * 3A = 0.3A), когда значение постоянного тока отрегулировано до 2A, затем поверните ток лампы в 0,1 раза (0,1 * 2A = 0.2A).

Вторая версия фиксируется 0,1 раза (фактическая лампа сейчас у нас значение не очень точный) для зарядки и полное инструкции.

Самая низкая разница давления: 1 в

Выходная мощность: Максимальная мощность около 300 Вт, температура трубки более 65 градусов, пожалуйста, добавьте вентилятор.

Эффективность преобразования: до 95% (чем выше выходное напряжение, тем выше эффективность).

Рабочая частота: 300 кГц

Выходная пульсация: полоса пропускания 20 м (только для справки)

Вход 24V Выход 5A 50mV пульсации 12V вокруг (без шума)

Рабочая температура: промышленного класса (от-40 до + 85) (фактическое использование обратите внимание, что температура трубки, температура слишком высока, пожалуйста, усиливайте тепловыделение)

Ток без нагрузки: типичный 20 мА (от 24 В до 12 В)

Скорость регулировки нагрузки: 1% (постоянное давление)

Регулировка напряжения: 1%

Точность и температура постоянного тока: фактический тест, Температура модуля от 25 до 60 градусов, значение постоянного тока менее 5% (значение постоянного тока 5A)

Скорость динамического отклика: 5% 200uS

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) возле входного потенциометра для регулирования напряжения (CV), близко к выходу потенциометра для регулирования тока (CC)

Индикатор: два цветовых индикатора, светильник для зарядки красный, светильник для зарядки зеленый (не брать нагрузку на зеленый) без постоянного потока световой светильник красный.

Защита от короткого замыкания на выходе: есть постоянный ток (значение постоянного тока)

Защита на входе: нет,

Выход для предотвращения отрицательного тока: нет.

Режим подключения: терминал

Метод зарядки аккумулятора:

1. Необходимо определить плавающее напряжение аккумуляторной батареи и зарядный ток, Модуль входного напряжения;

2. Регулируйте потенциометр постоянного напряжения, регулирование выходного напряжения около 5 В.

3 с использованием счетчика тока 10А для измерения выходного тока короткого замыкания, в то же время для регулировки потенциометра постоянного тока до выходного тока для достижения предварительно установленного значения тока заряда;

4 для регулировки выходного напряжения потенциометра постоянного напряжения для поплавкового напряжения;

5 батарей, тестовая зарядка.

(1, 2, 3, 4 шага для входной мощности модуля, выходной аккумулятор без нагрузки.)

Светодиодный метод постоянного тока:

1. Определите рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы водить светодиодный;

2. Регулируйте потенциометр постоянного напряжения, регулирование выходного напряжения около 5 В.

3 с использованием блока тока 10А для измерения выходного тока короткого замыкания, регулируя потенциометр постоянного тока, чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока;

4. Отрегулируйте потенциометр напряжения, чтобы выходное напряжение достигло самого высокого рабочего напряжения светодиодный;

5 светодиодный, испытательный аппарат.

(1, 2, 3, 4 шага для входной мощности модуля, светодиодный светильник без нагрузки на выходе.
