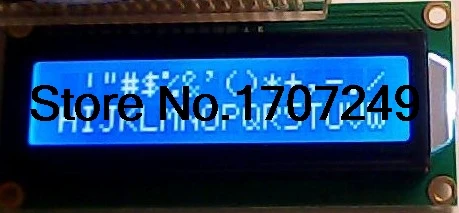

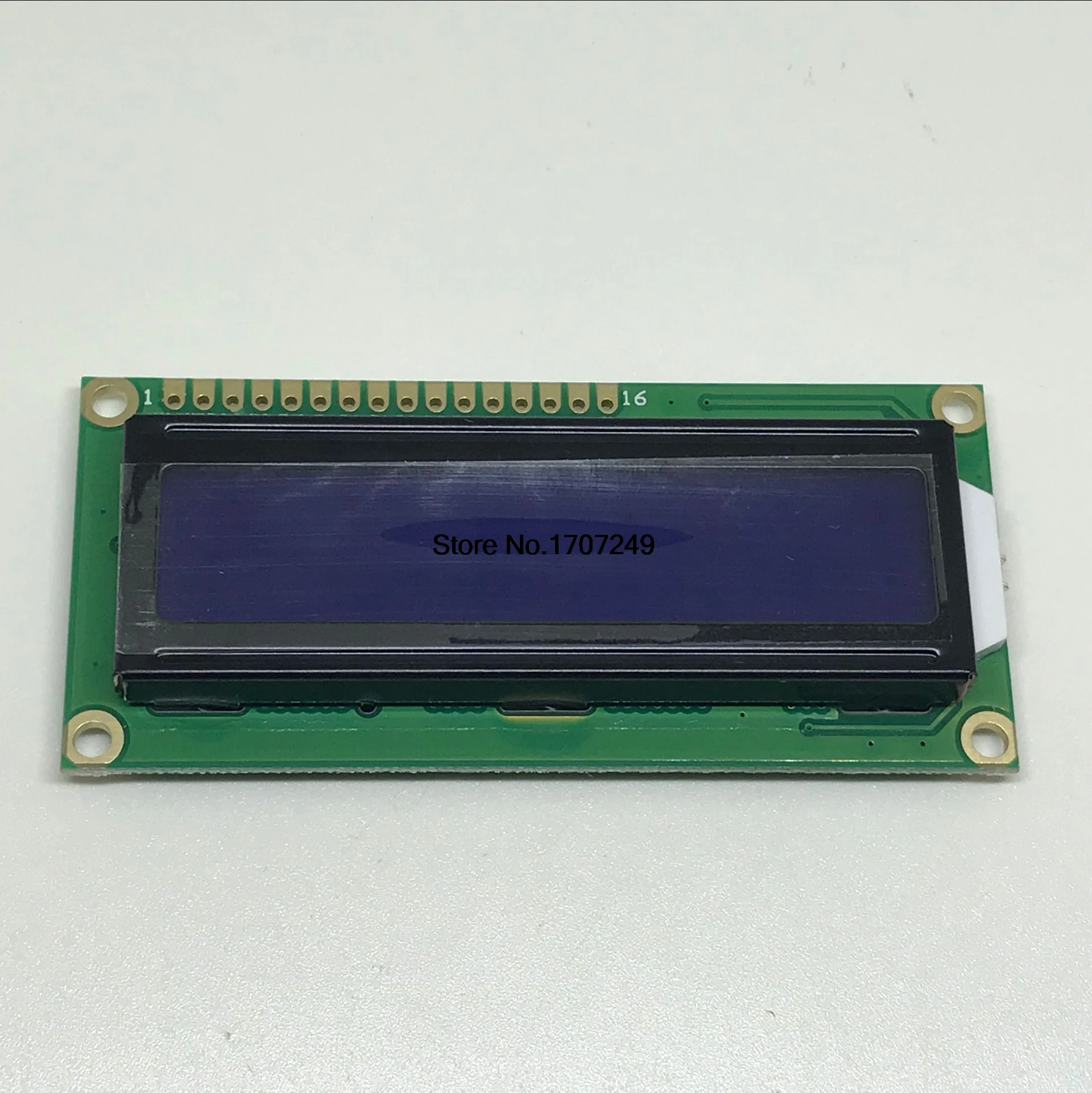

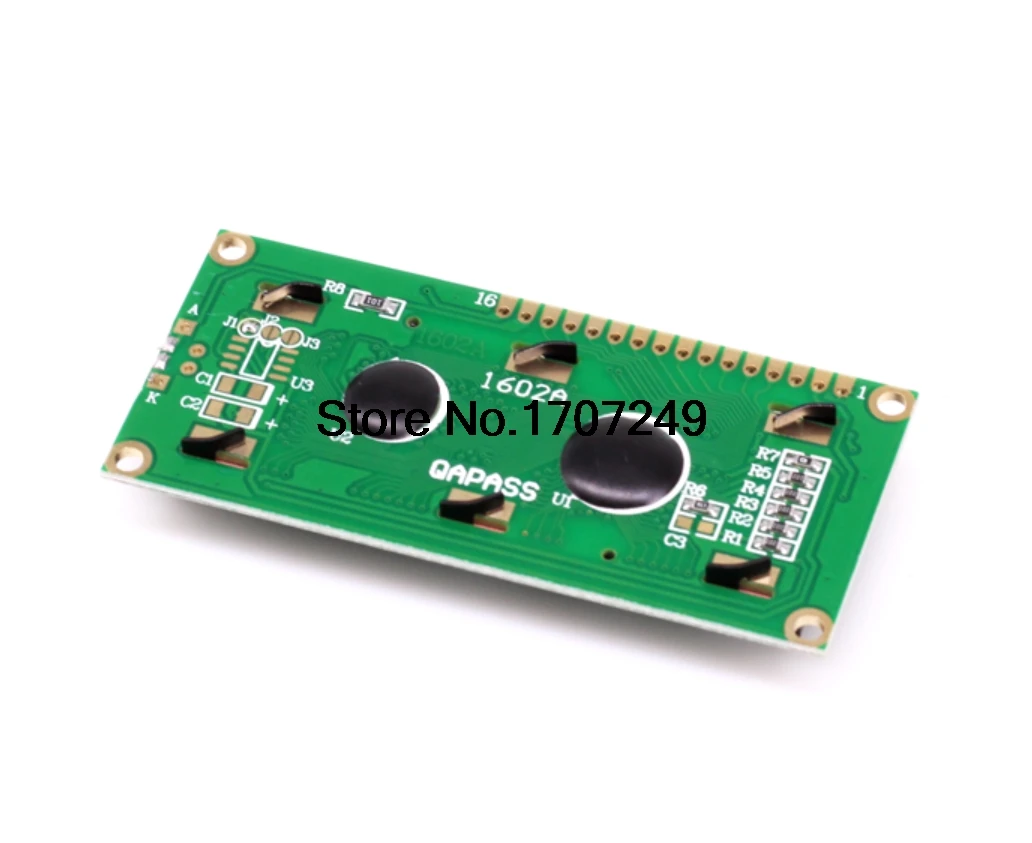

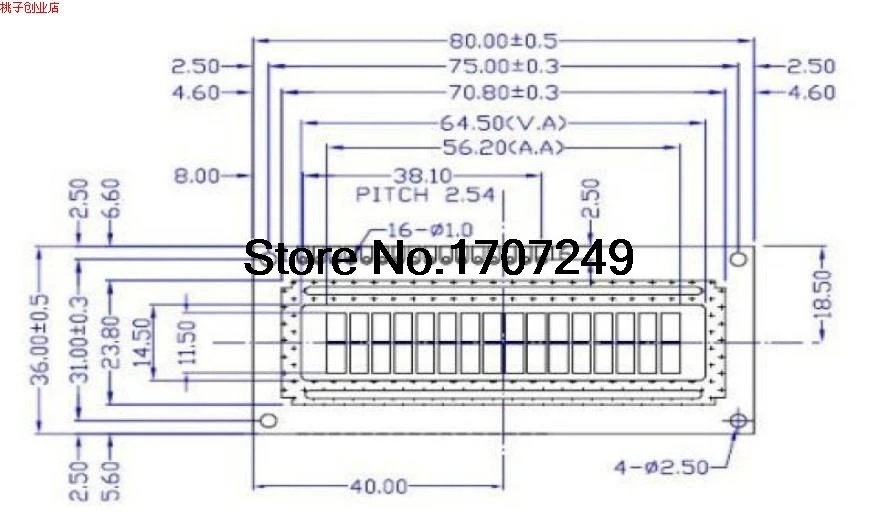

Модуль ЖК-дисплея 16x2, 1602, 5 В, с белым кодом для arduino, 1 шт.

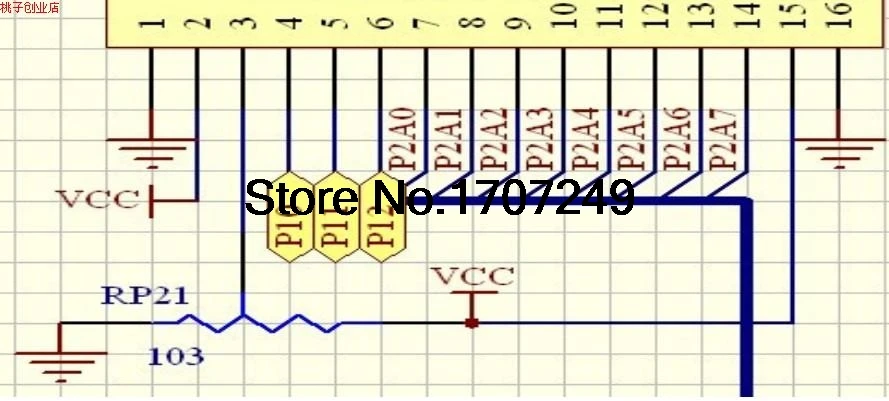

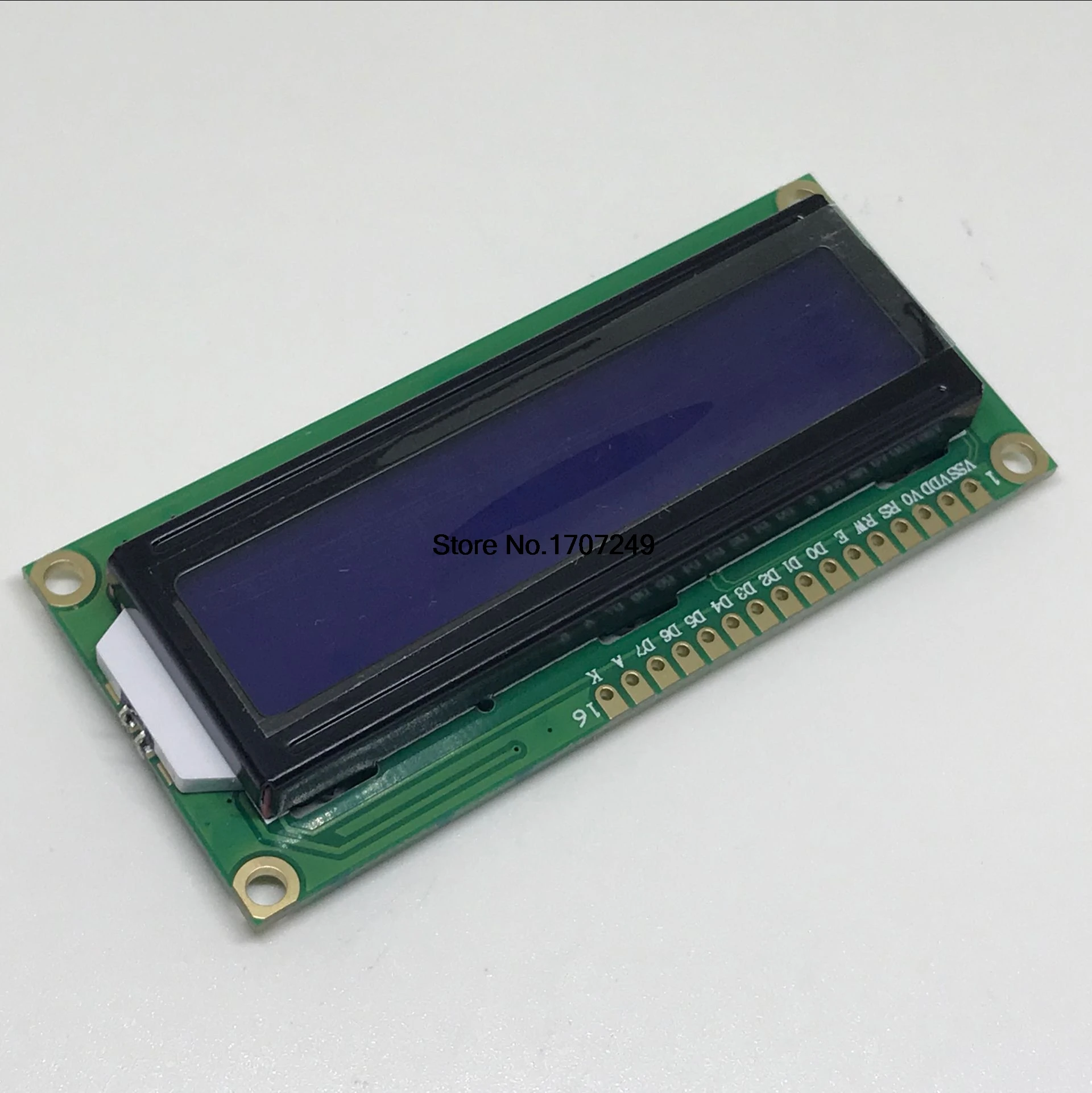

1602 стандартный интерфейс 16 футов, среди них:

1 фут: для питания VSS

2 фута: мощность VDD-5 В

3 фута: V0 для регулировки контрастности ЖК-дисплея, и тогда, когда мощность самая слабая, заземление источника питания самой высокой контрастности, высокая контрастность может создавать «привидение», при использовании, может проходить регулировку контрастности потенциометра 10 K

4 фута: RS для выбора регистров, высокий Электрический обычно выбирает регистры данных, низкий электрический обычно выбирает регистр инструкций.

5 футов: сигнальные линии R/W для чтения и записи, высокие электрические, как правило, считываются, низкое электричество в обычное время для записи. Когда RS и RW вместе для низкого электричества могут быть написаны инструкции в обычное время, или отображает адрес, когда RS для низкого уровня для высокого электричества обычно может считывать занятые сигналы, когда RS для высокого уровня для низкого электричества обычно может записывать данные RW.

6 футов: E конец заканчивается, когда E управляется высоким уровнем прыжка в низкое электричество в обычное время, исполнительный приказ ЖК-модуля.

От 7 до 14 футов: D0 ~ D7 для восьми двусторонних кабелей передачи данных.

15 футов: Положительная мощность подсветки

16 футов: отрицательная мощность подсветки

Указанная выше программа предназначена только для справки!
