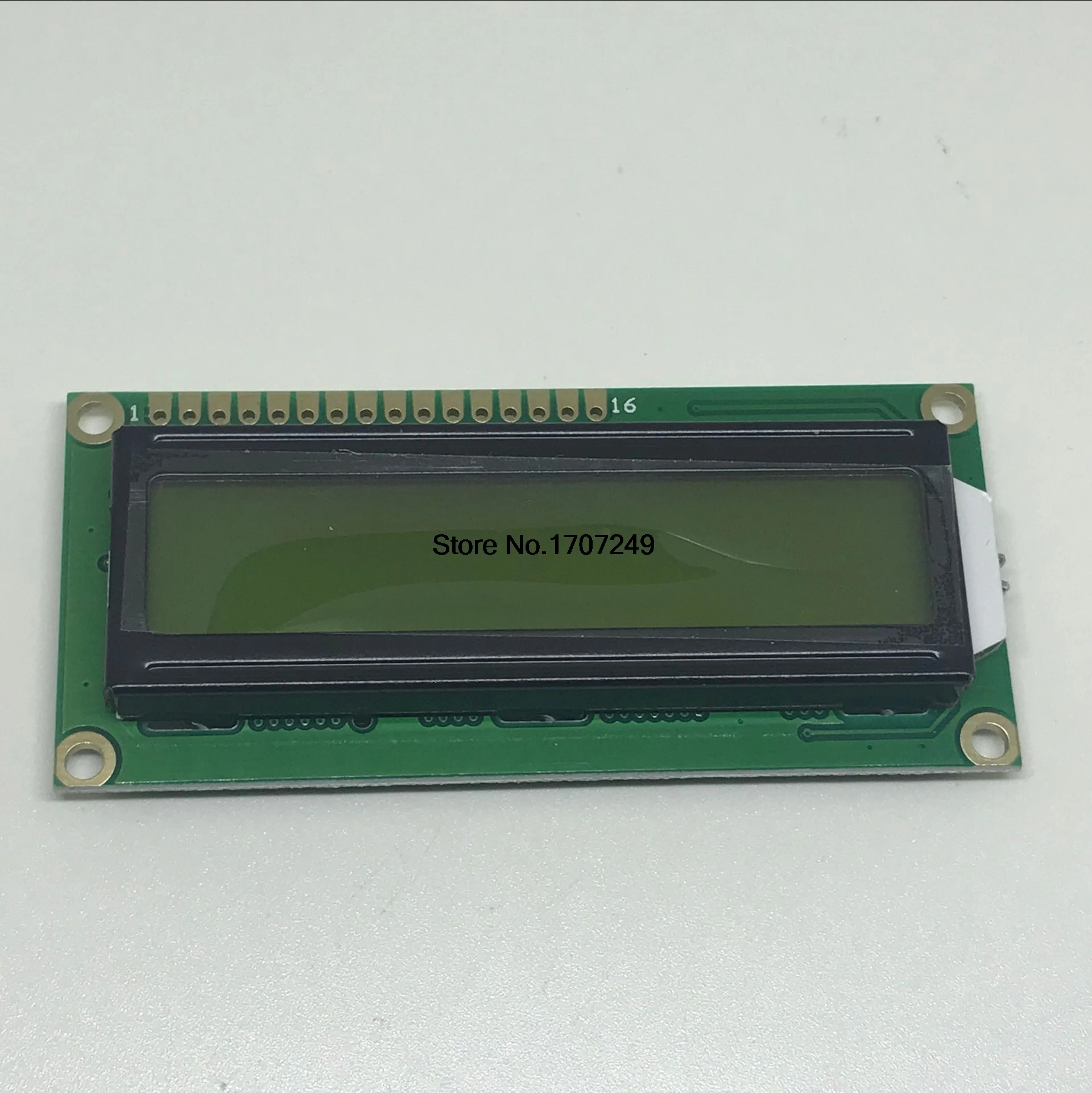

ЖК-модуль желто-зеленый экран 16x2 символьный ЖК-дисплей модуль 1602 LCD 5V зеленая желтая задняя подсветка черный символ для arduino

Посылка включает в себя:1 шт. ЖК-дисплей желто-зеленый экран модуль дисплея

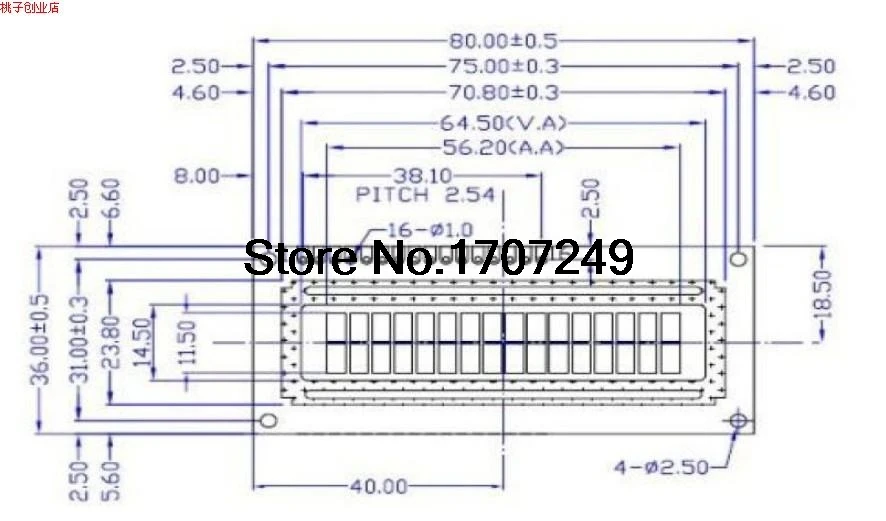

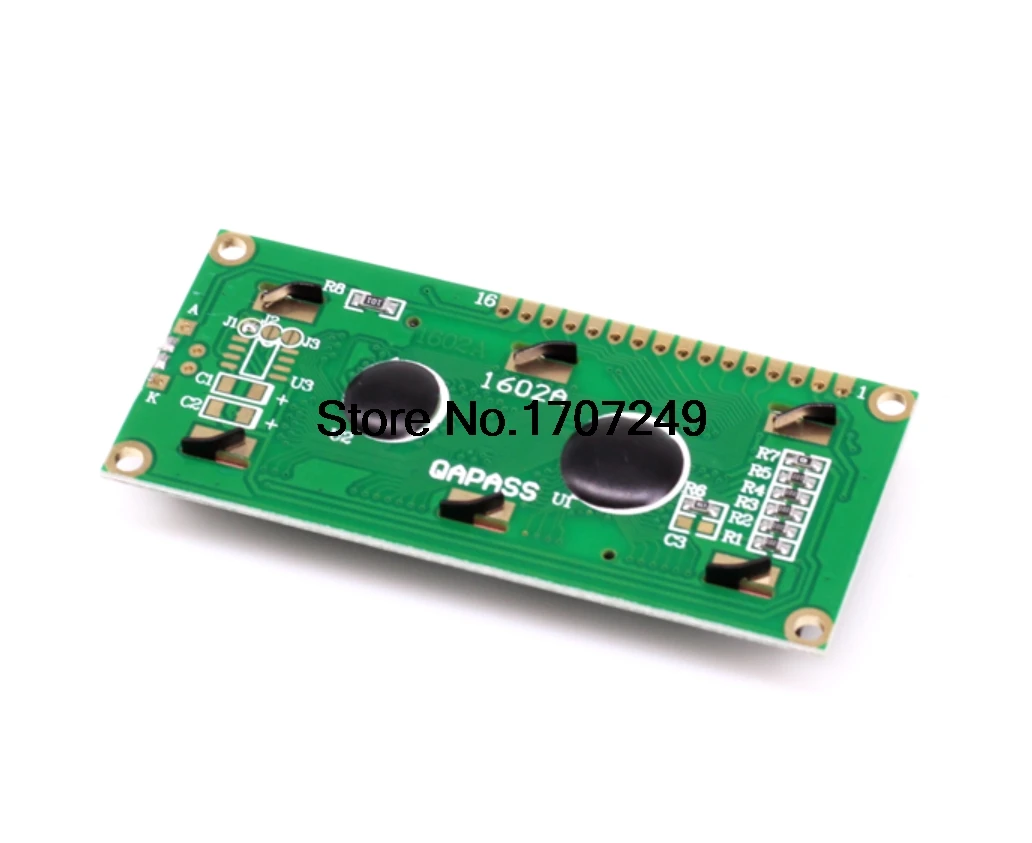

 16x2 ЖК-модули:Длительный срок службы, низкое энергопотребление, лучшее качество, конкурентоспособная цена. Черный с рисунком с Зеленая желтая задняя подсветкаСтекло Размер69,5*21,8*17,8Стандартный 16X2 ЖК-модуль символов (подсветка/желто-зеленый экран)

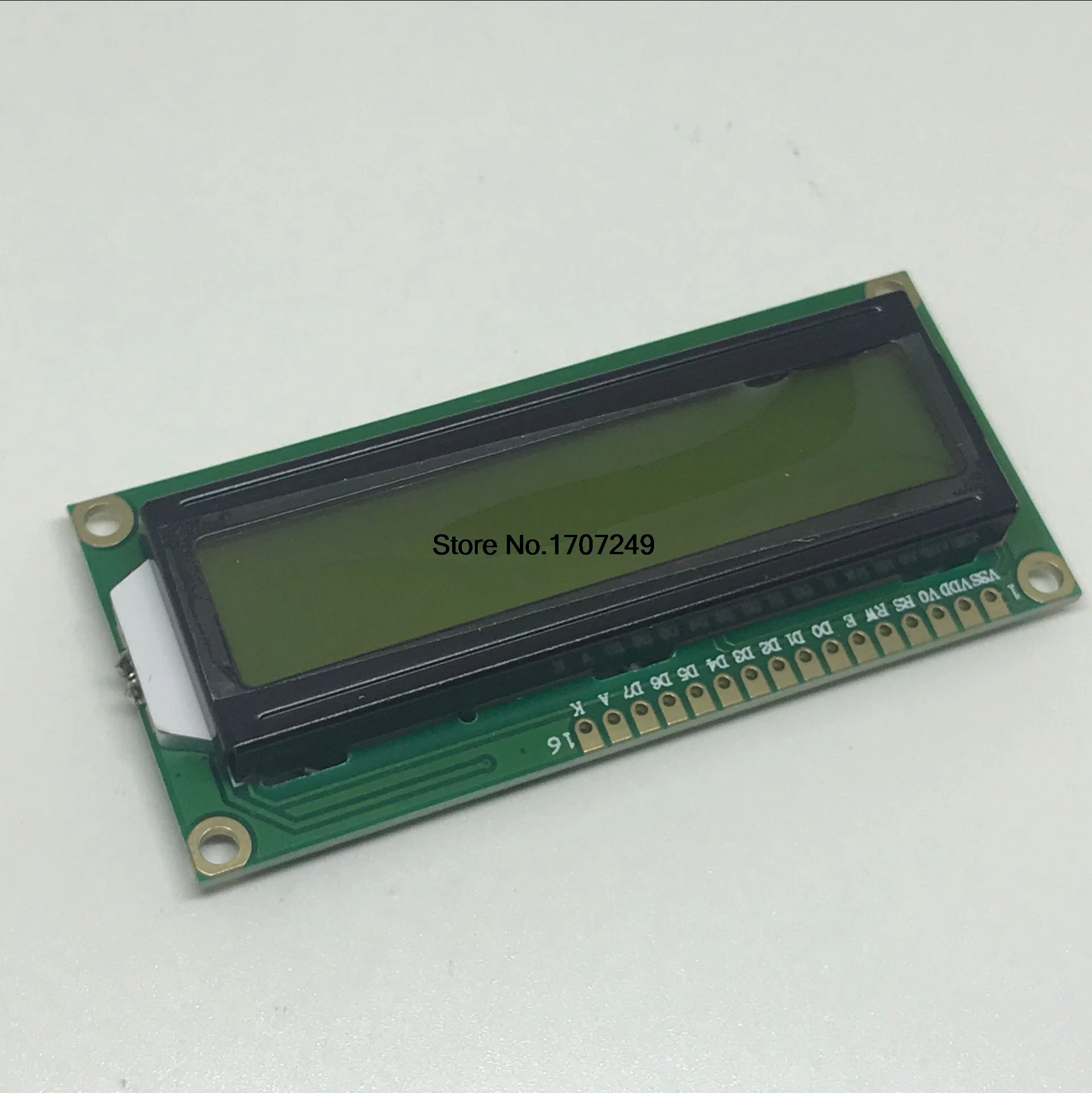

1602 стандартный интерфейс 16 футов, среди них:

1 фут: для питания VSS

2 фута: VDD take 5 V is power

3 фута: V0 для ЖК контраста регулировка, а затем, когда мощность является самым слабым контрастом, заземление источника питания наивысшей контрастностью, высокая контрастность может производить «призрак», при использовании, может пройти 10 K регулировка контрастности потенциометра

4 фута: RS для выбора регистров, высокая электрическая обычно выбирает регистры данных, низкая электрическая обычно выбирает регистр инструкций.

5 футов: сигнальные линии R/W для чтения и письма, высокая мощность обычно читается, низкая мощность в обычное время для записи. Когда RS и RW вместе для низкого электричества могут быть написаны инструкции в обычное время, или отображает адрес, когда RS для низкого уровня для высокого электричества может, как правило, RW считывает сигналы занят, когда RS для высокого уровня для низкого электричества, обычно RW записывает данные.

6 футов: E конец, чтобы сделать может закончиться, когда E приводится в движение высокого уровня прыгать в низкое электричество в обычное время, ЖК-модуль Исполнительный заказ.

От 7 до 14 футов: D0 ~ D7 для восьми двухсторонних кабелей передачи данных.

15 футов: мощность подсветки положительная

16 футов: отрицательная мощность подсветки
