Коммерческий линейный привод, 200 кг постоянного тока, Червячная Шестерня, автоматический Открыватель поворотных ворот (фотоэлементы, лампа, кнопка, опционально для оператора GSM)

Описание

1.Durebale и тишина в двигательной работе.2. Устройство сцепления для отключения питания, используйте специальный ключ, отпустите сцепление, Управляйте воротами вручную.3. Прекратите работать, когда ворота встречают препятствия.4. Мягкий старт и мягкий стоп, избегайте некоторых несчастных случаев5. Регулируемый интервал открытия/закрытия между главным и подчиненным воротами.6. Регулировка чувствительности местоположения7.24VDC открывалка для распашных ворот может работать для солнечной системы питания и резервного аккумулятора

8.Низкая температура минус 40 ° нормальная работа

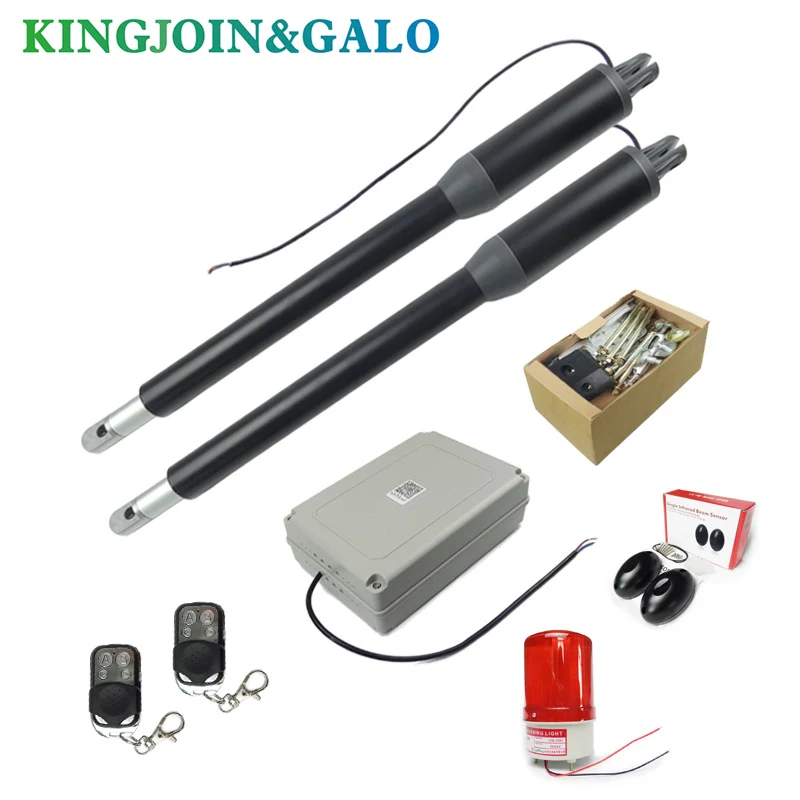

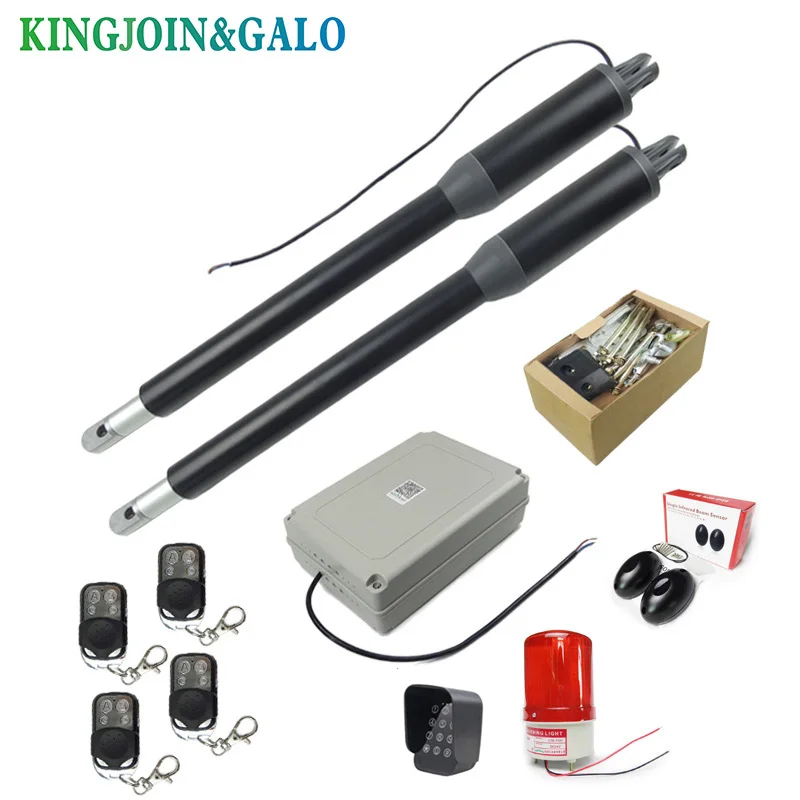

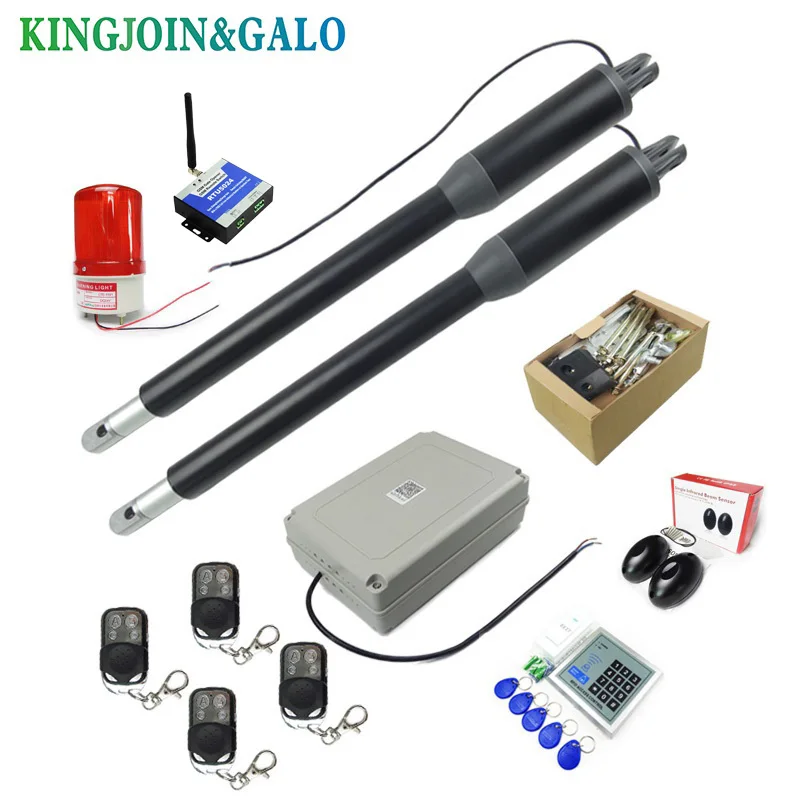

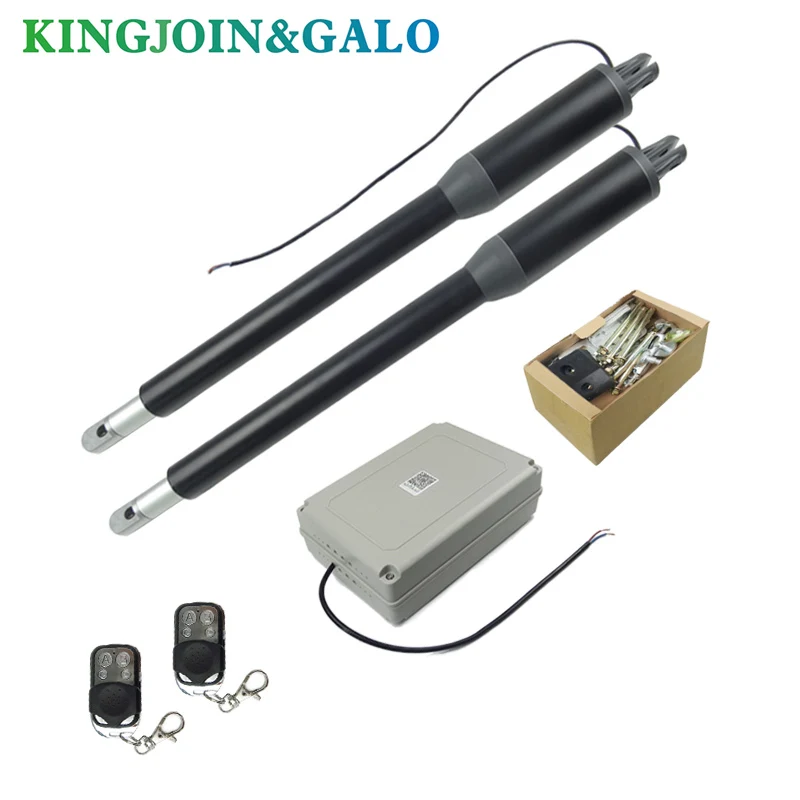

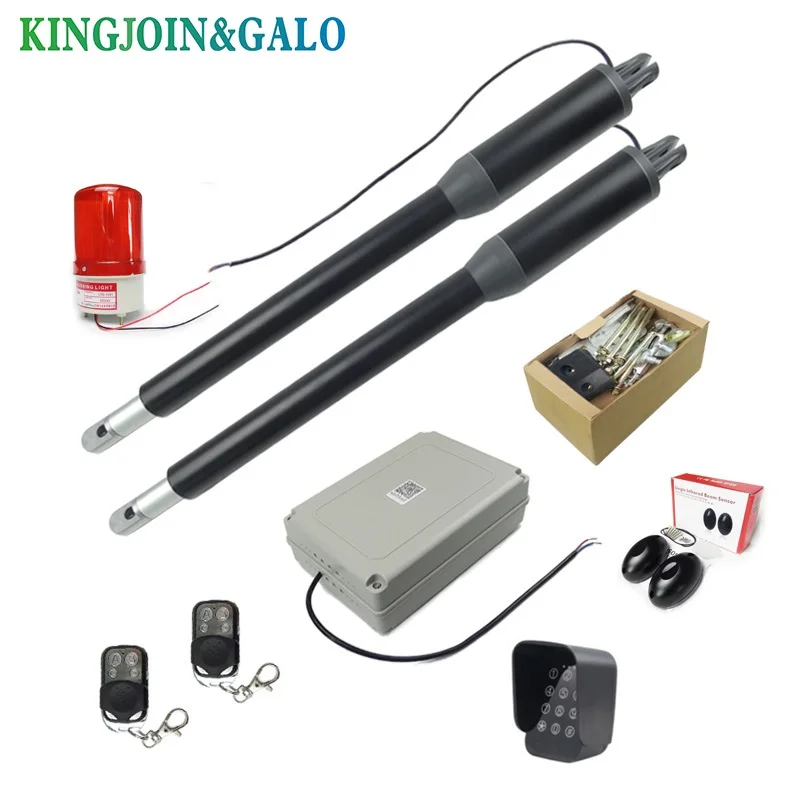

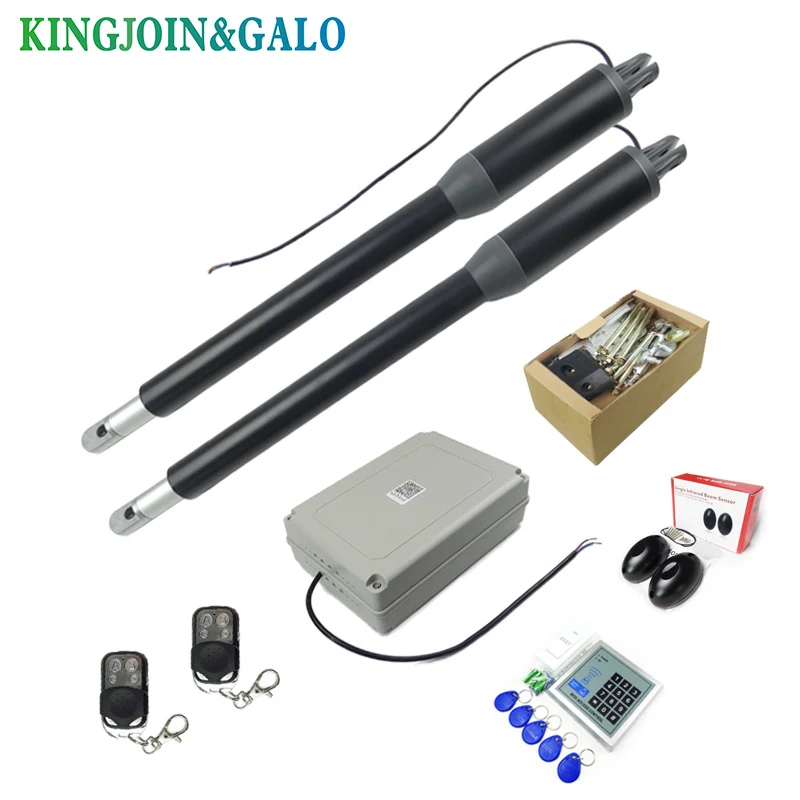

Основные автоматические руки качели ворота мотор комплект включает:

2 x двигатель постоянного тока с предварительно проводным кабелем2 гаечных ключаN x пульт дистанционного управления1 x Панель управления2 x крепежный кронштейн2 x кронштейн для крепления ворот1 x резиновая задвижкаРуководство по эксплуатации-1 шт.

2. Com-терминал широко используется для подключения внешних устройств

3. 1 боковой Терминал используется для подключения любого внешнего устройства, которое работает с двойными воротами

4. Терминал карты салфетки используется для подключения любых внешних устройств, которые будут работать, чтобы открыть ворота

5. Com-терминал широко используется для подключения внешних устройств

6. Инфракрасный Терминал используется для подключения фото электрического датчика

7. Выход постоянного тока 12 В используется для подключения фотоэлектрического датчика (непрерывный выходной ток <= 200 мА)

8. Выход батареи 24 В используется для подключения резервного аккумулятора +

9. Выход батареи 24 В используется для подключения резервного аккумулятора-

10. Выход постоянного тока 24 В используется для подключения внешнего устройства. (например, фотоэлектрический датчик, максимальный выходной ток 1A)

11. GND используется для подключения внешних устройств

12. Выход лампы постоянного тока 24 В используется для подключения вспышки светильник +.

13. Выход лампы постоянного тока 24 В используется для подключения флэш-светильник-.

14. Выход замка постоянного тока 24 В-терминал NF, который используется для подключения электромеханического замка

15. COM широко используется для подключения «земли» замка

16. Выход блокировки постоянного тока 24 В-терминал NA, который используется для подключения магнитного замка

17. 24V DC выходной сигнал тревоги

18. 24V DC выходной сигнал тревоги

19. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, который открывается позже и закрывается сначала. Этот терминал подключается 1StКрасный провод (отсчитывается с левой стороны на правую сторону)

20. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, который открывается позже и закрывается сначала. Этот терминал подключается 2NdСиний провод (отсчитывается с левой стороны на правую сторону)

21. Терминал задержки двигателя 2 используется для подключения двигателя 2, установленного на воротах, которые открываются сначала и закрываются позже. Этот терминал подключается 1StСиний провод (отсчитывается с левой стороны на правую сторону). Примечание! Если для одиночных ворот, двигатель ворот просто может подключить терминал задержки двигателя 2.

22. Терминал задержки двигателя 2 используется для подключения двигателя 2, установленного на воротах, которые открываются сначала и закрываются позже. Этот терминал подключается 2NdКрасный провод (отсчитывается с левой стороны на правую сторону).

23. AC24V вход используется для подключения трансформатора

24. AC24V вход используется для подключения трансформатора

25. Цифровой дисплей используется для отображения данных настройки

26. INC + используется для увеличения фигуры при установке данных

27. Забава используется для хранения данных

28. DEC-используется для уменьшения фигуры при установке данных

29. Кнопка обучения используется для программы/удаленного удаления
