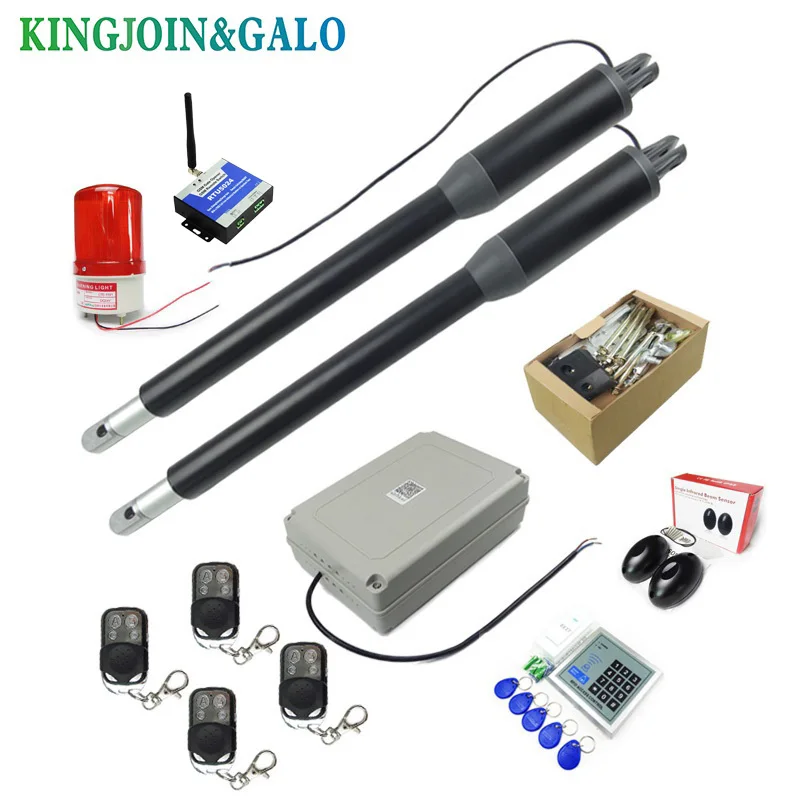

Линейный привод для распашных ворот, 200-300 кг, комплект двигателей с кнопочной лампой сигнализации с фотоэлементом (клавиатура с модулем GSM опционально)

Описание

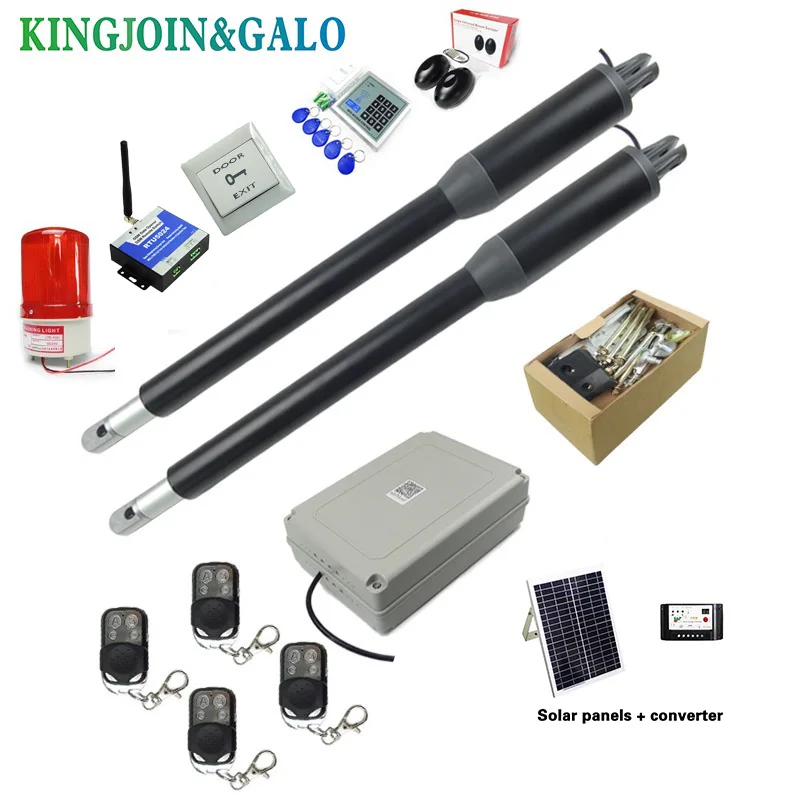

1. Мягкость и тишина при работе двигателя.2. Устройство сцепления при сбое питания, используйте специальную муфту для снятия ключа, Управляйте воротами вручную.3. Прекратите работу, когда ворота встретятся с препятствиями.4. Плавный старт и Плавная остановка, избегайте небольших аварий5. Регулируемый интервал открытия/закрытия между главным и ведомым воротами.6. Регулировка чувствительности места проживанияОткрыватель распашных ворот 7,24 В постоянного тока может работать с солнечной энергией и резервной батареей

8.Низкая температура минус 40 ° нормальная работа

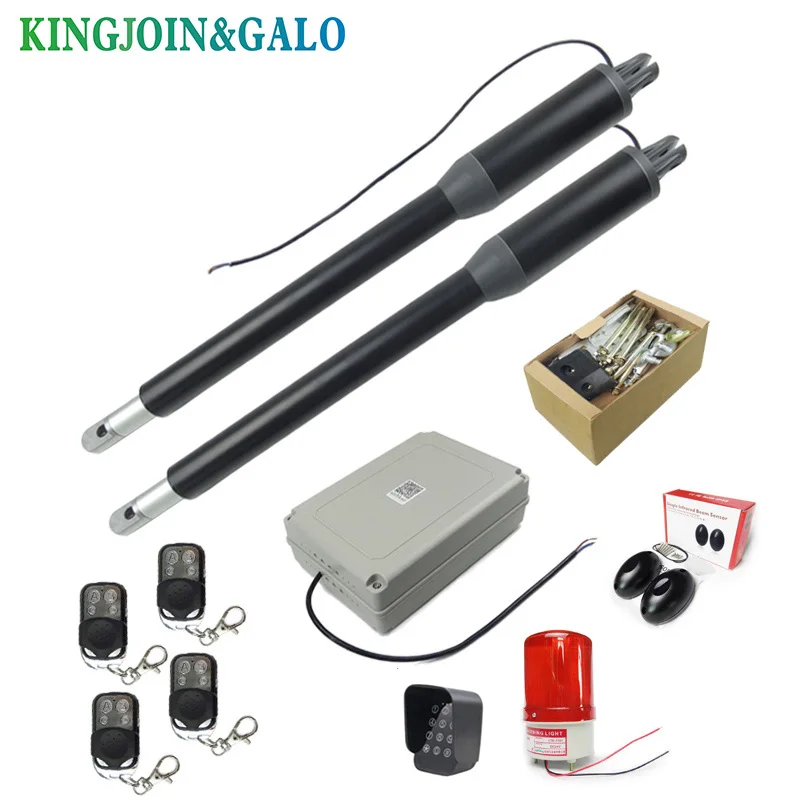

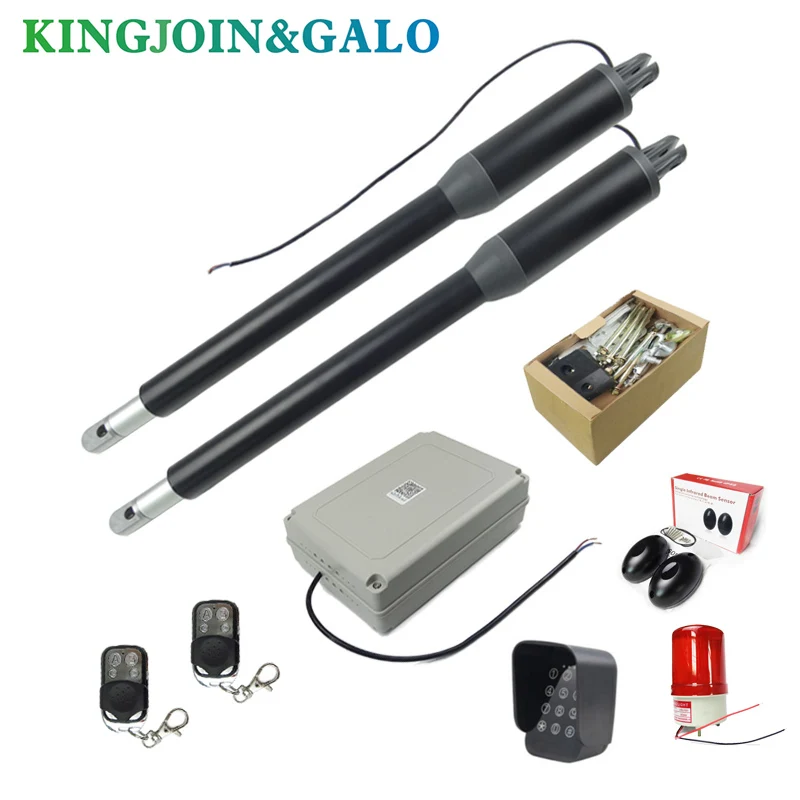

Базовый автоматический комплект распашных ворот включает:

2 x двигатель затвора постоянного тока, предварительно подключенный к моторным кабелям2 х гаечных ключаN x пульты дистанционного управления1 панель управления2 x монтажный кронштейн2 x Монтажный кронштейн для ворот1 х Резиновый ограничитель затвора1 x Инструкция по эксплуатации

2. COM-терминал обычно используется для подключения «заземления» внешних устройств.

3. 1 Боковая клемма используется для подключения любого внешнего устройства с двойными воротами.

4. Клемма салфетки для карты используется для подключения любых внешних устройств, которые будут работать для открытия ворот

5. COM-терминал обычно используется для подключения «заземления» внешних устройств.

6. Инфракрасный Терминал используется для подключения фотоэлектрического датчика

7. Выход постоянного тока 12 В используется для подключения фотоэлектрического датчика (постоянный выходной ток <= 200 мА)

8. Выход аккумулятора 24 В используется для подключения резервной батареи +

9. Выход батареи 24 В используется для подключения резервной батареи-

10. Выход 24 В постоянного тока используется для подключения внешнего устройства. (например, Электрический Фотодатчик, максимальный ток на выходе 1 а)

11. GND используется для подключения «заземления» внешних устройств

12. Выход лампы постоянного тока 24 В используется для подключения светильник пышки +.

13. Выход лампы постоянного тока 24 В используется для подключения светильник пышки-.

14. Выход блокировки 24 В постоянного тока-клемма NF, используемая для подключения электромеханического замка

15. COM широко используется для подключения «земли» замка

16. Выход блокировки 24 В постоянного тока-клемма NA, используемая для подключения магнитного замка

17. Выход сигнализации 24 В постоянного тока

18. Выход сигнализации 24 В постоянного тока

19. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, которые открываются позже и сначала закрываются. Этот терминал подключается 1StКрасный провод (считается со стороны левой руки в сторону правой)

20. Терминал Motor1 используется для подключения двигателя 1, установленного на воротах, которые открываются позже и сначала закрываются. Этот терминал connect 2NdСиний провод (считается со стороны левой руки в сторону правой)

21. Терминал задержки Motor2 используется для подключения двигателя 2, установленного на воротах, которые открываются сначала и закрываются позже. Этот терминал подключается 1StСиний провод (считается со стороны левой руки в сторону правой). Примечание! Если для одиночных ворот, мотор затвора может просто подключить клемму задержки motor2.

22. Терминал задержки Motor2 используется для подключения двигателя 2, установленного на воротах, которые открываются сначала и закрываются позже. Этот терминал connect 2NdКрасный провод (считается со стороны левой руки в сторону правой).

23. Вход переменного тока 24 В используется для подключения трансформатора

24. Вход переменного тока 24 В используется для подключения трансформатора

25. Цифровой дисплей используется для отображения данных настроек

26. INC + используется для увеличения фигуры при установке данных

27. FUN используется для хранения данных

28. DEC-используется для уменьшения рисунка при установке данных

29. Кнопка обучения используется для программирования/удаления
