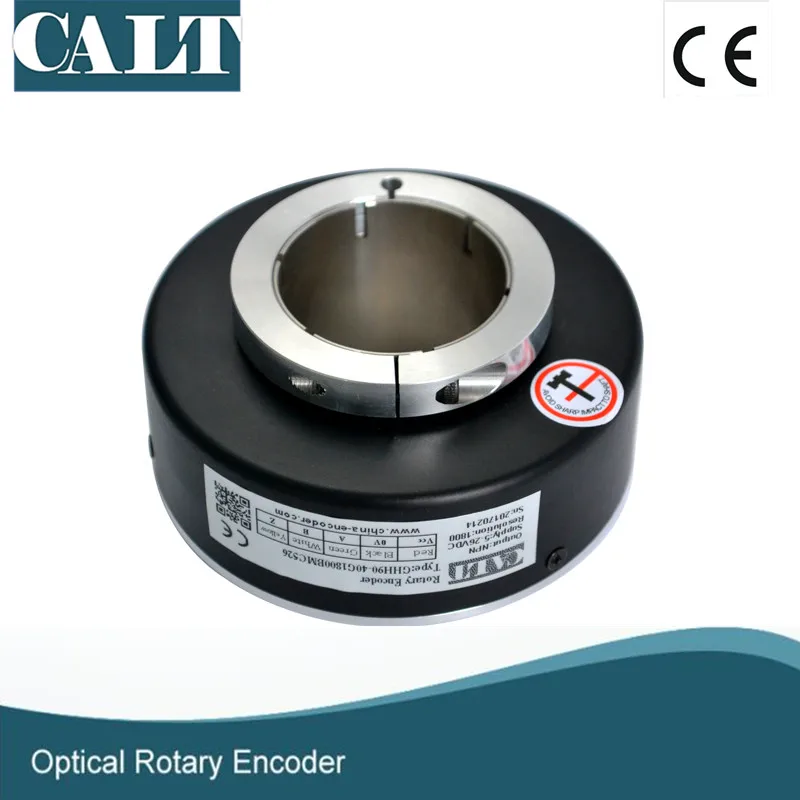

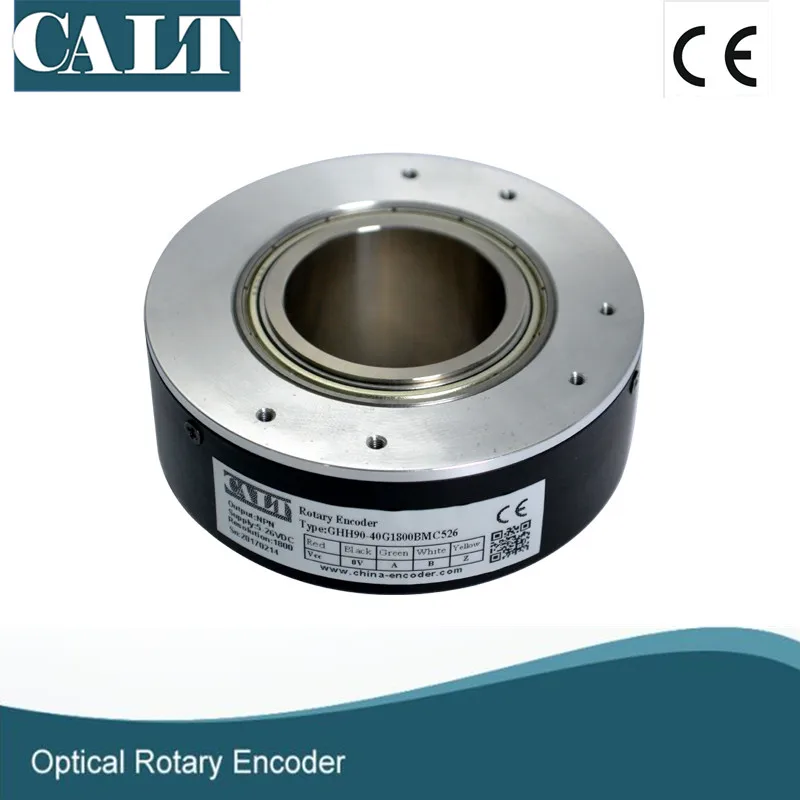

CALT GHH90 30 мм через отверстие полый, датчик положения вала push pull анти-помех Лифт кодер
Применение и особенности
Используется в автоматическом управлении, измерениях, роботах X-Y рабочей платформе, печати и упаковке.

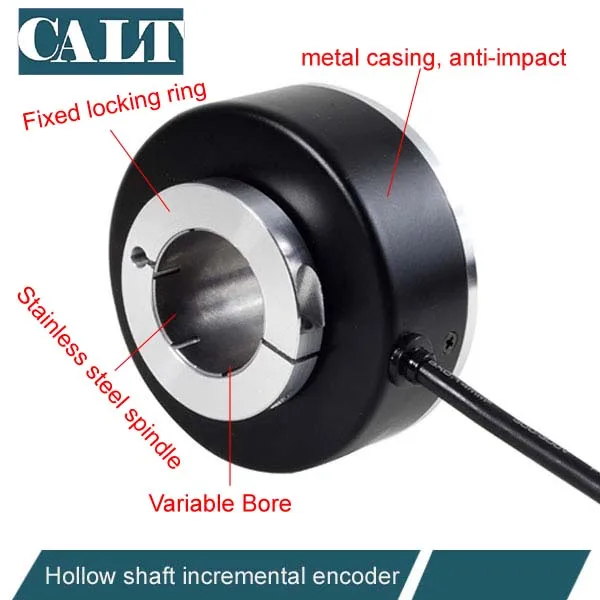

Внутренние ASIC устройства, высокая надежность, длительный срок службы, сильная защита от помех. Более прочный металлический корпус может анти-шок. Комплект металлических интерфейсов для защиты от воды.
Модель
Электрические спецификации
Выходная схема
Выход открытого коллектора
Выходное напряжение
Push-pull дополнительные выходы
Драйвер
Напряжение питания
5 ~ 30 в
5 ~ 30 в
5 ± 0,25 5 ~ 30 в
5 ± 0,25 5 ~ 30 в
Потребление тока
≤ 80 мА
≤ 80 мА
≤ 80 мА
≤ 150 мА
Ток нагрузки
40 мА
40 мА
40 мА
60 мА
Высокая выходная мощность
Мин Vcc * 70%
Минимальный Vcc-2.5V
Минимальный Vcc-1.5V
Мин 3,4 в
Низкий выход
Макс 0,4 в
Макс 0,4 в
Макс. 0,8 в
Макс 0,4 в
Время подъема Tr
Макс 1us
Макс 1us
Макс 1us
Макс. 200ns
Время осени Tf
Макс 1us
Макс 1us
Макс 1us
Макс. 200ns
Высокая частотная характеристика
300 кГц
300 кГц
300 кГц
300 кГц
Механические спецификации
Максимальная скорость r/мин
Пусковой момент
Максимальная нагрузка оси
Воздействие
Анти-вибрация
6000
<0.05нм
Радиальная 25 N осевая 15N
50 г/11 мс
10 г 10-2000 Гц
Инерция момента
Рабочая температура
Температура хранения
Степень защиты
Вес
4x10.-8kgm & sup; 2;
-40 ~ 85 °C
-40 ~ 85 °C
IP50
650 г

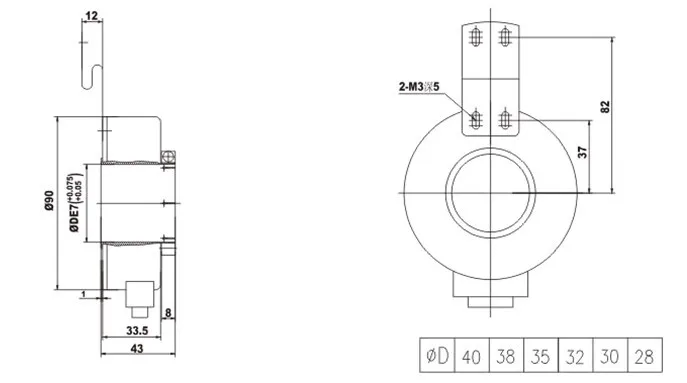

Размеры
Соединения
Сигнал
A
B
Z
А-
Б-
Z-
Vcc
GND
Цвет
Зеленый
Белый
Желтый
Коричневый
Серый
Оранжевый
Красный
Черный
Без перевернутого сигнала
Зеленый
Белый
Желтый
-
-
-
Красный
Черный
