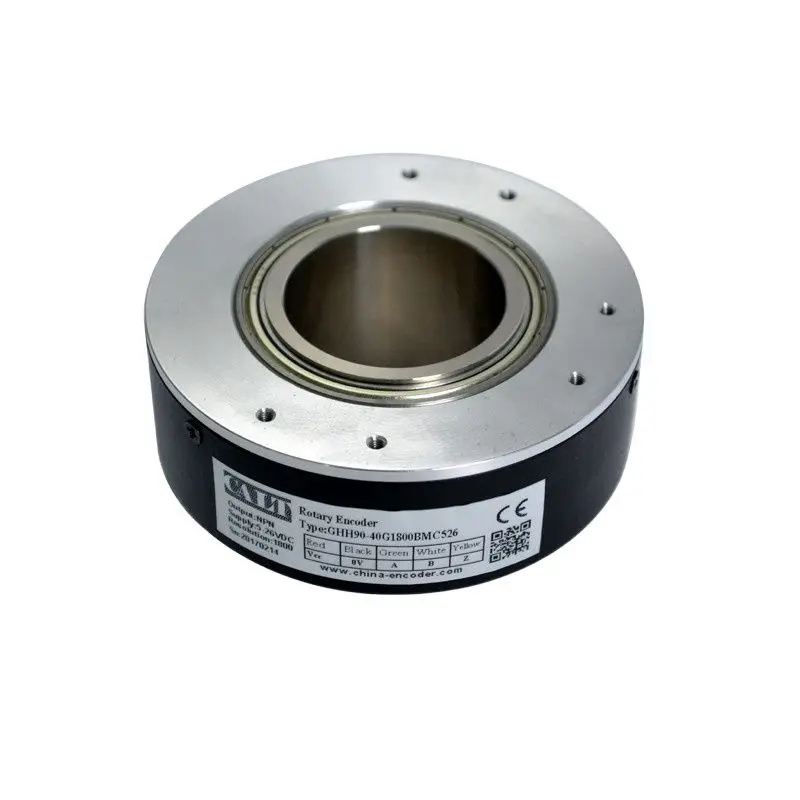

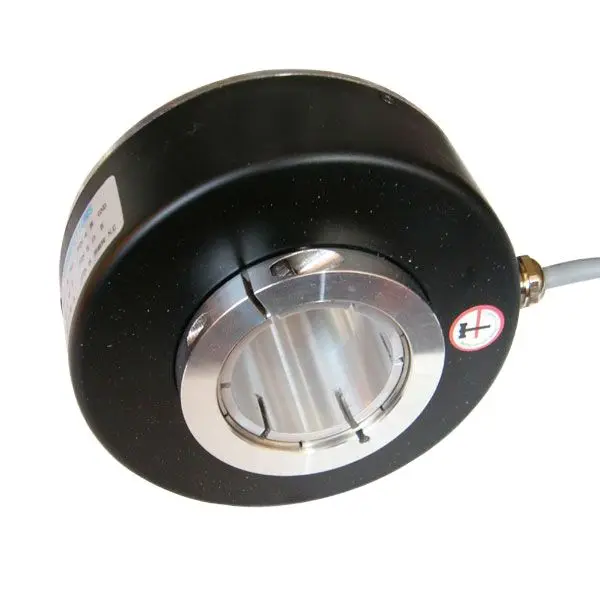

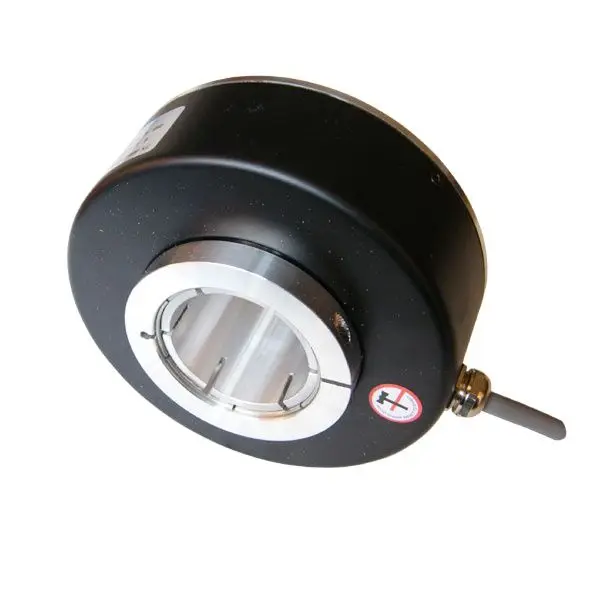

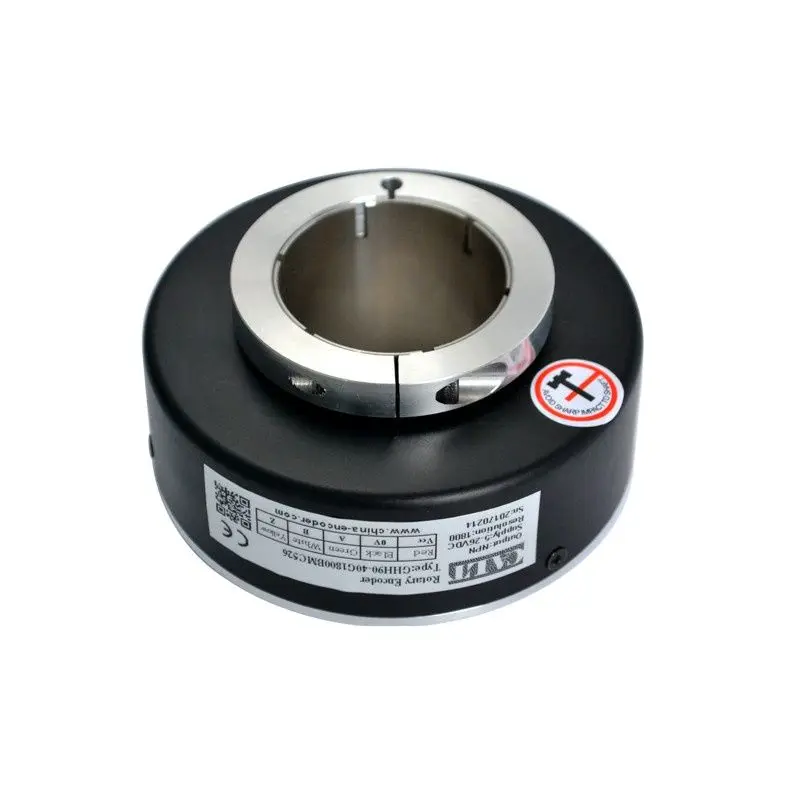

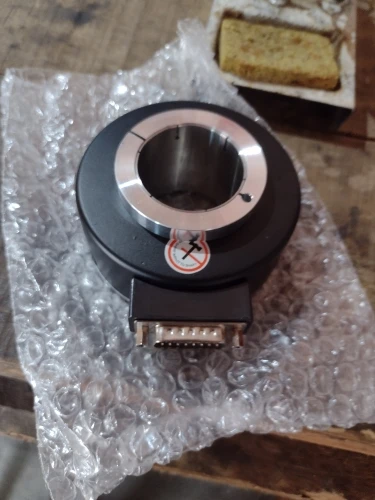

Полый вал CALT, диаметр 40 мм, 1024 линий, инкрементный Оптический энкодер GHH90-40G1024

CALT полый вал 40 мм Диаметр 1024 линий инкрементный оптический кодировщик GHH90-40G1024

Применение и особенности

Используется в автоматическом управлении, измерениях, роботах X-Y рабочей платформе, печати и упаковке.

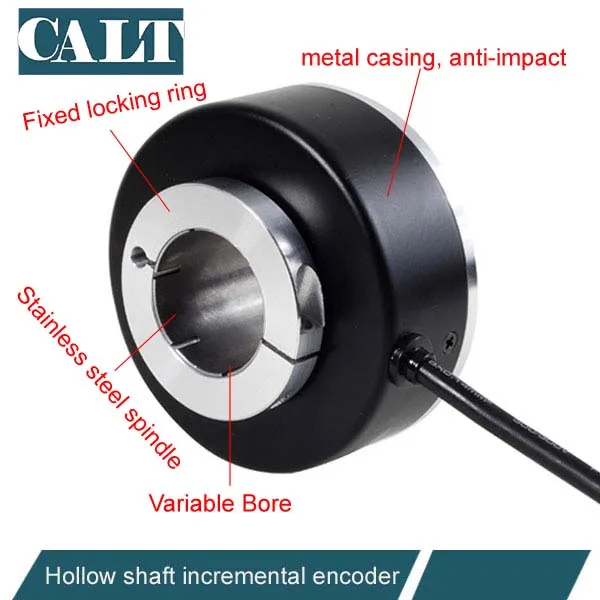

Внутренние ASIC устройства, высокая надежность, длительный срок службы, сильная защита от помех. Более прочный металлический корпус может анти-шок. Комплект металлических интерфейсов для защиты от воды.

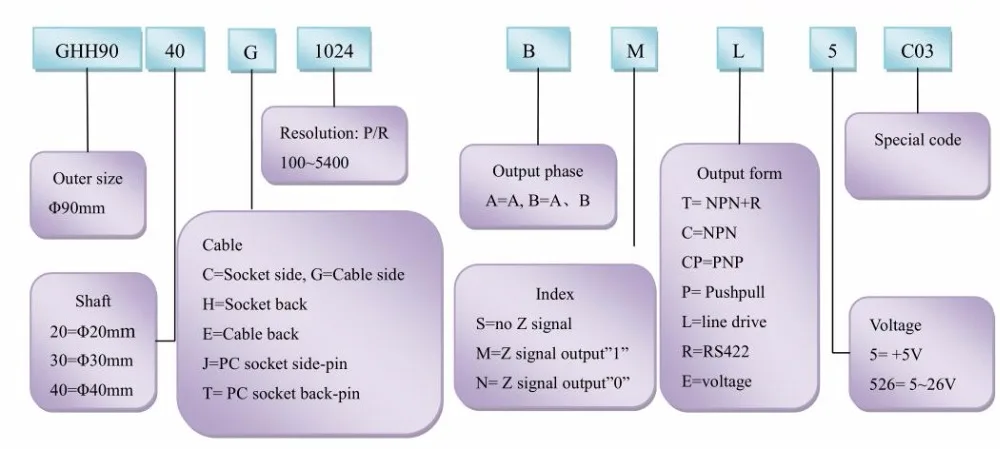

Модель

Электрические спецификации

Выходная схема

Выход открытого коллектора

Выходное напряжение

Push-pull дополнительные выходы

Драйвер

Напряжение питания

5 ~ 30 в

5 ~ 30 в

5 ± 0,25 5 ~ 30V

5 ± 0,25 5 ~ 30V

Потребление тока

≤ 80 мА

≤ 80 мА

≤ 80 мА

≤ 150 мА

Ток нагрузки

40 мА

40 мА

40 мА

60 мА

Высокая выходная мощность

Мин Vcc * 70%

Минимальный Vcc-2.5V

Минимальный Vcc-1.5V

Мин 3,4 в

Низкий выход

Макс 0,4 V

Макс 0,4 V

Макс 0,8 V

Макс 0,4 V

Время подъема Tr

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Время осени Tf

Макс 1us

Макс 1us

Макс 1us

Макс. 200ns

Высокая частотная характеристика

300 кГц

300 кГц

300 кГц

300 кГц

Механические спецификации

Максимальная скорость r/мин

Пусковой момент

Максимальная нагрузка оси

Воздействие

Анти-вибрация

6000

<0.05нм

Радиальная 25 N осевая 15N

50 г/11 мс

10 г 10-2000 Гц

Инерция момента

Рабочая температура

Температура хранения

Степень защиты

Вес

4x10.-8kgm 8kgm 2;

-40 ~ 85 °C

-40 ~ 85 °C

IP50

250 г

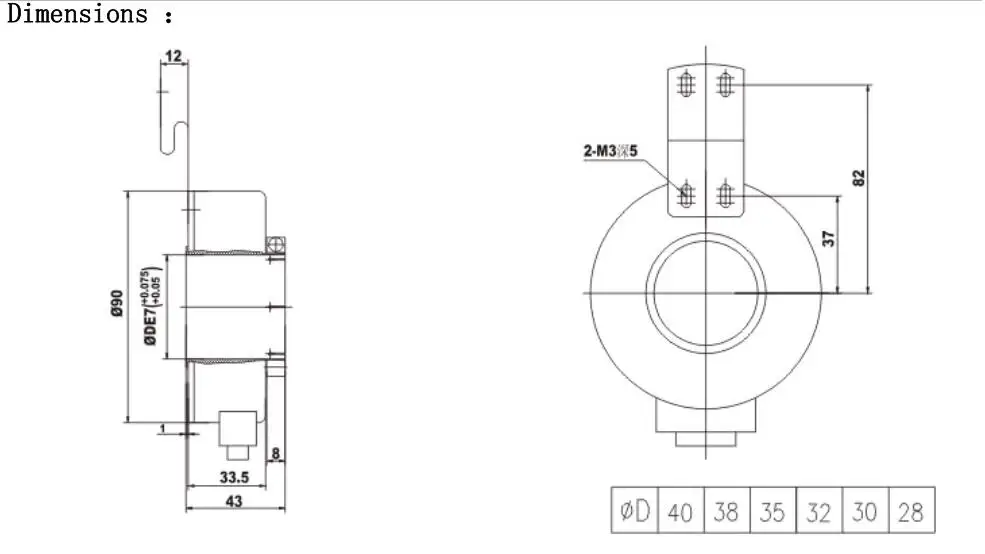

Размеры

Соединения

Сигнал

A

B

Z

А-

Б-

Z-

Vcc

GND

Цвет

Зеленый

Белый

Желтый

Коричневый

Серый

Оранжевый

Красный

Черный

Без перевернутого сигнала

Зеленый

Белый

Желтый

-

-

-

Красный

Черный
