РЧ пульт дистанционного управления Управление передатчик и 433 МГц Беспроводной приемник обучающий код 1527 модуль декодирования 4 канала Выход с клавишу обучения
Посылка заказа включает в себя:(3 модели заказа могут быть выбраны)
Модель заказа 1:

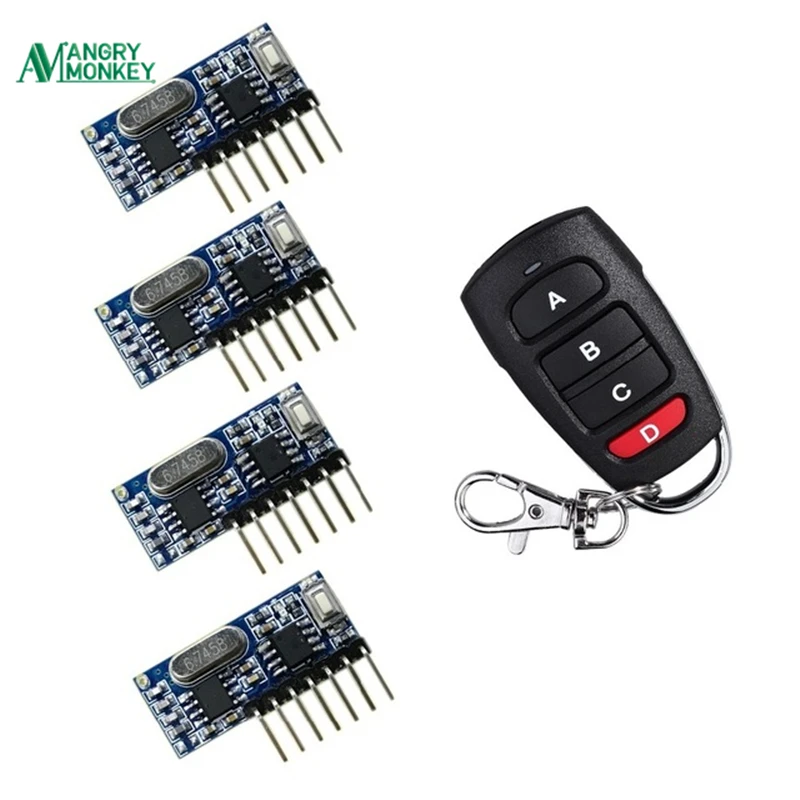

4 шт. 480E и 1 пульт дистанционного управления
Подробности:
Модуль приемника (480E): 4 шт.

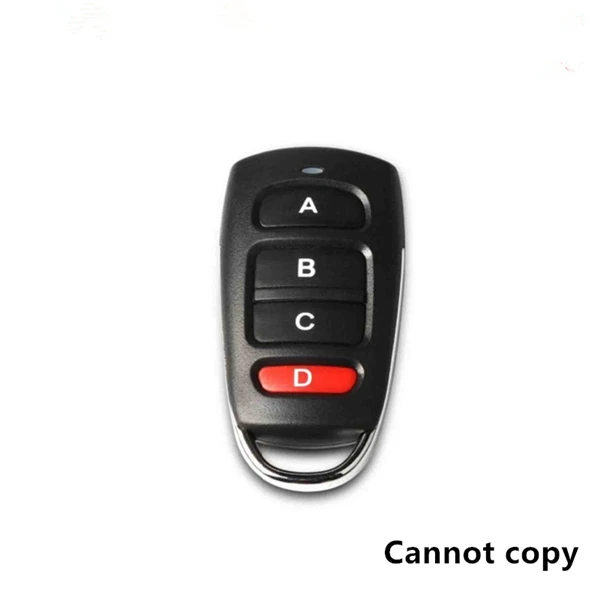

Пульт дистанционного управления: 1 шт. с батареей
Модель заказа 2:
1 шт. пульт дистанционного управления
Подробности:
Пульт дистанционного управления: 1 шт. с батареей
Модель заказа 3:
1 шт. 480E
Подробности:
Модуль приемника (480E): 1 шт.
Изображение продукта:
-Инструкции
1. Удалите имеющиеся данные:Нажмите кнопку обучения 8 раз. Ответ: светодиодный индикатор мигает 7 раз.
2. Код дистанционного обучения:Нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза: обучение успешно завершено.
3. Тест:После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Возможна смесь различных режимов.

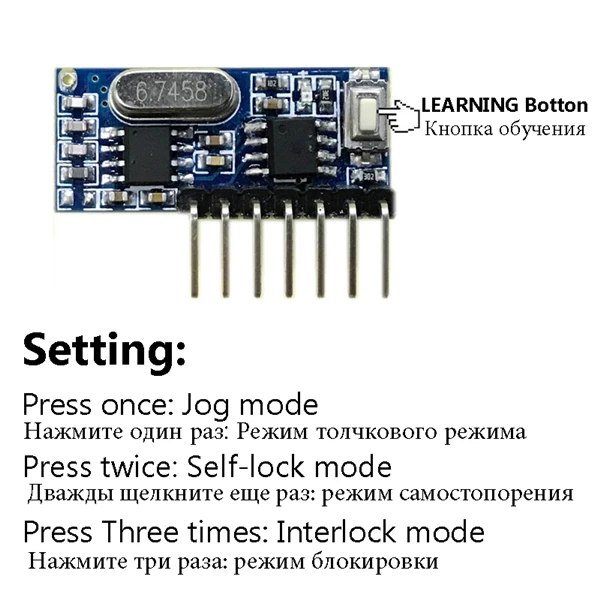

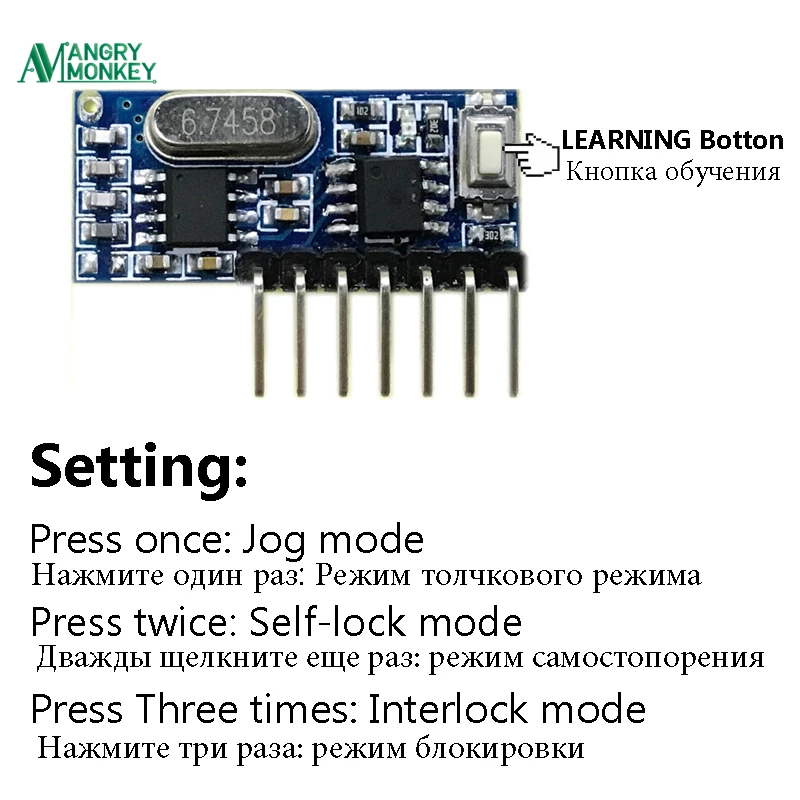

Использование кнопок (устанавливает режим и запускает процесс сопряжения):
Нажмите один раз:Режим инчинга (мгновенный режим)
Нажмите дважды:Режим самоблокировки (переключаемый режим 4 каналов)
Нажмите три раза:Блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)
(Эти инструкции предоставлены Manfred, спасибо Manfred)

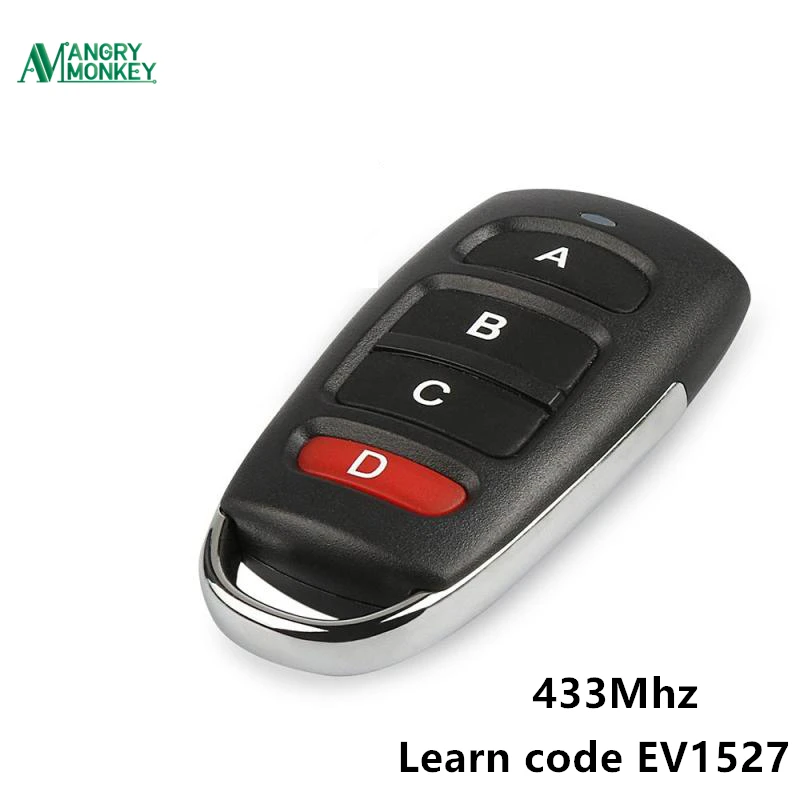

Совместимый тип кодирования передатчика: EV1527
Если ваши передатчики не используют кодировку EV1527,
Они не будут подключаться к приемнику.
Среда применения:Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

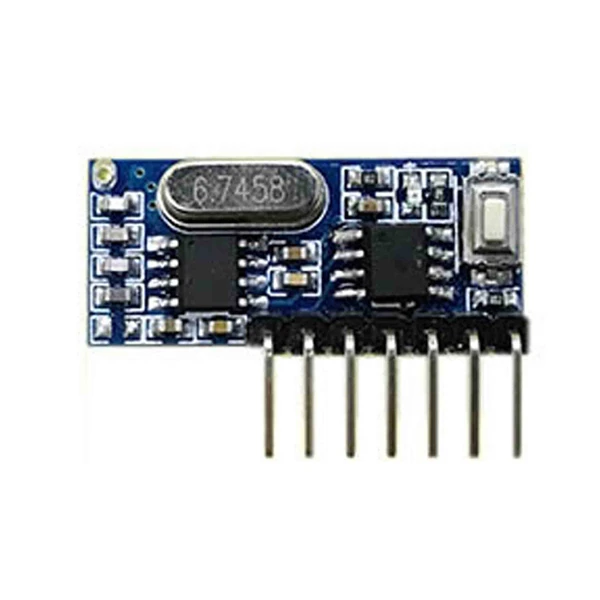

Описание товара:[Модуль приемника] Модель продукта:RX480-E
Рабочее напряжение: DC3.3 ~ 5 В
Ток покоя: менее 5 мА
Рабочая частота: 433 МГц (другие могут быть настроены)
Чувствительность приема:-108дб
Расстояние получения: 15 метров выше
Диапазон частот: ± 0,2 МГц
Рабочая температура: -25 ~ 75
Рабочий режим:Тумблер, самоблокирующийся, блокирующий
Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 клавиши.

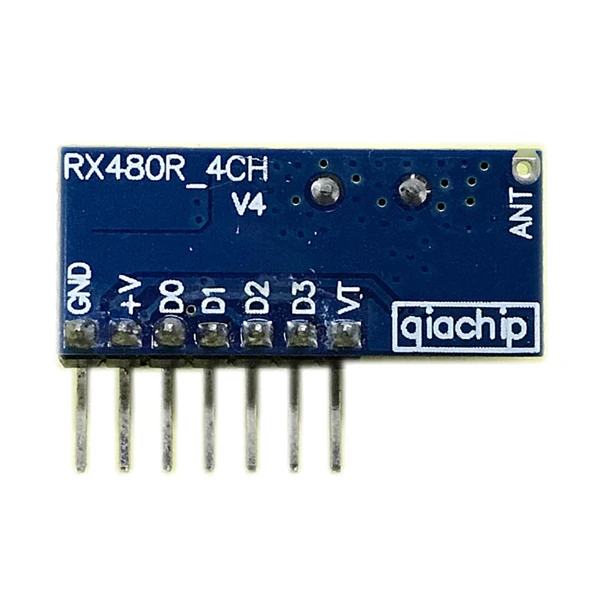

Контакты инструкции:GND: наземный или отрицательный полюс
+ V : DC3.3 ~ 5V вход
D0: вывод данных
D1: вывод данных
D2: выход данных
D3: вывод данных
VT: светодиодный выход и кнопка обучения

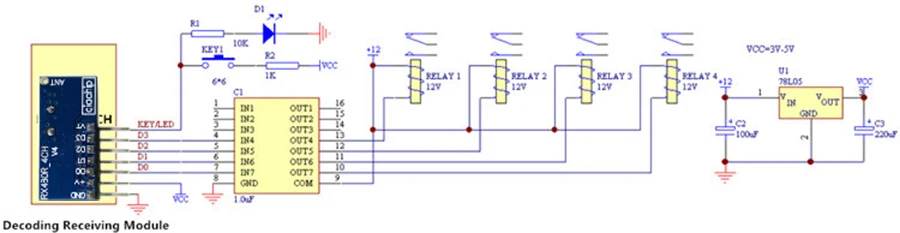

Справочная схема провода:
