Посылка включает в себя:

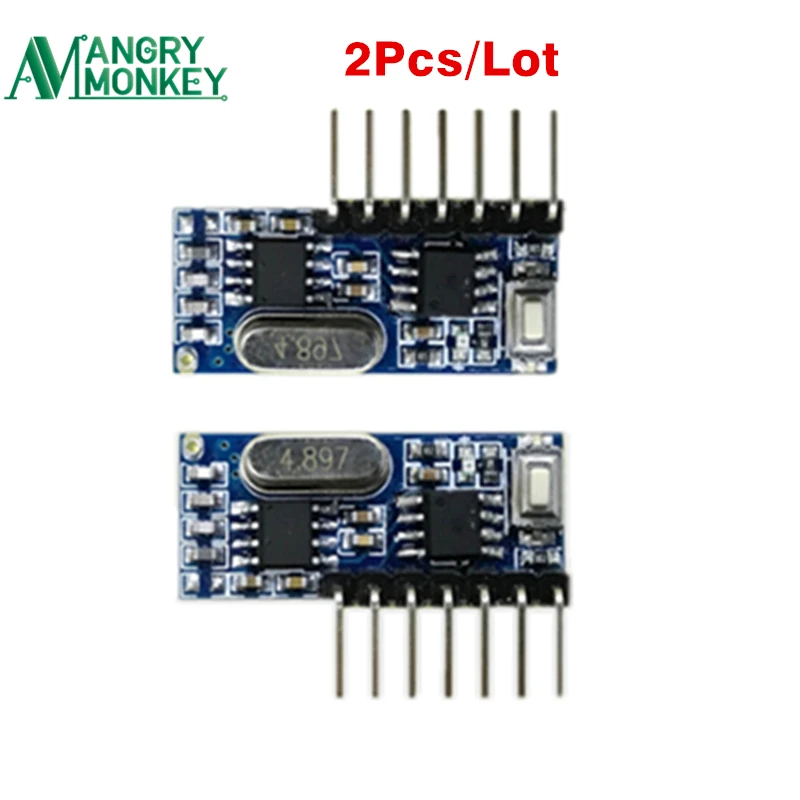

Модуль приемника (RX480-R) : 2 шт.
Примечание:
Совместимый тип кодирования передатчика: EV1527
Если ваши передатчики не используют кодировку EV1527,
Они не будут подключаться к приемнику.
Если вам нужно настроить другие режимы декодирования, такие как PT2262, HT6P20B, HCS301, T301A, T301E, HT6P20B, HCS301, T301A, E301E и т. Д.; Необходимо заказать более 500 шт. (каждый) добро пожаловать на заказ, пожалуйста, свяжитесь с нами.

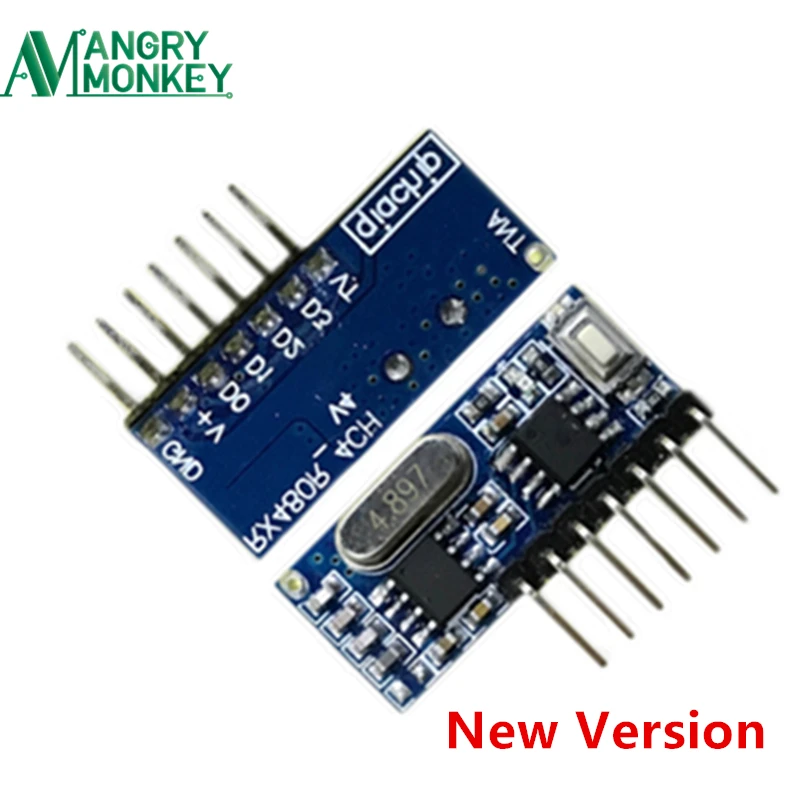

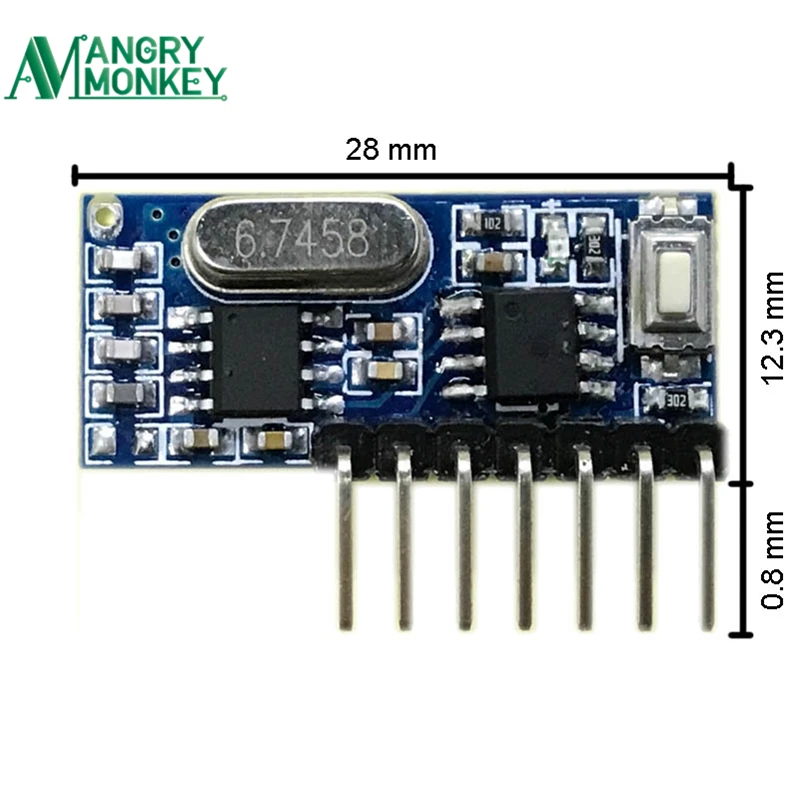

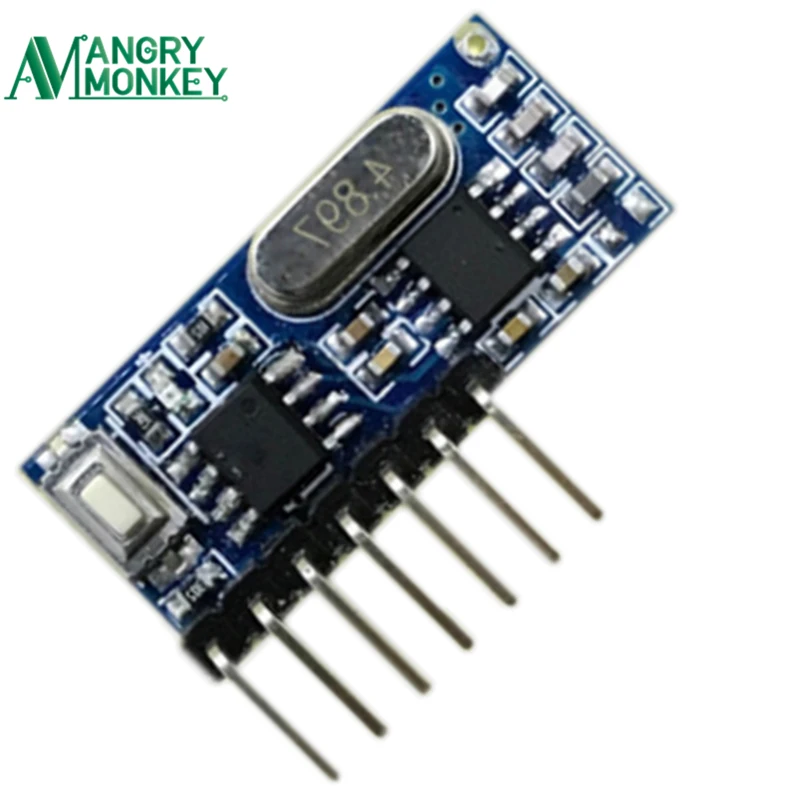

Фото продукта:
Эта посылка не включает антенну.
Технические характеристики
Рабочая температура: -25 ~ 75C
Частотный диапазон: +/-0,2 МГц
Пройденное расстояние: 20-100 м (открытое пространство)
Чувствительность приема:-108дб
Рабочая частота: 433 МГц (другие могут быть настроены)
Ток покоя: <= 5 мА
Рабочее напряжение: DC3.3 ~ 5 В
Функция
Инструкции по выходу:
GND : groud или отрицательный полюс
+ V : DC3.3 ~ 5V вход
D0: вывод данных
D1: вывод данных
D2: выход данных
D3: вывод данных
VT: выход
Режим работы: точечный ход, самоблокировка, блокировка
Выход: 4-канальный CMOS уровень сигнала, соответствующий пульту дистанционного управления ABCD 4 кнопками.
Как программировать:
1. Удалите имеющиеся данные: 8 раз нажмите кнопку обучения. Ответ: светодиодный индикатор мигает 7 раз.
2. Код дистанционного обучения: нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза: обучение успешно завершено.
3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Возможна смесь различных режимов.

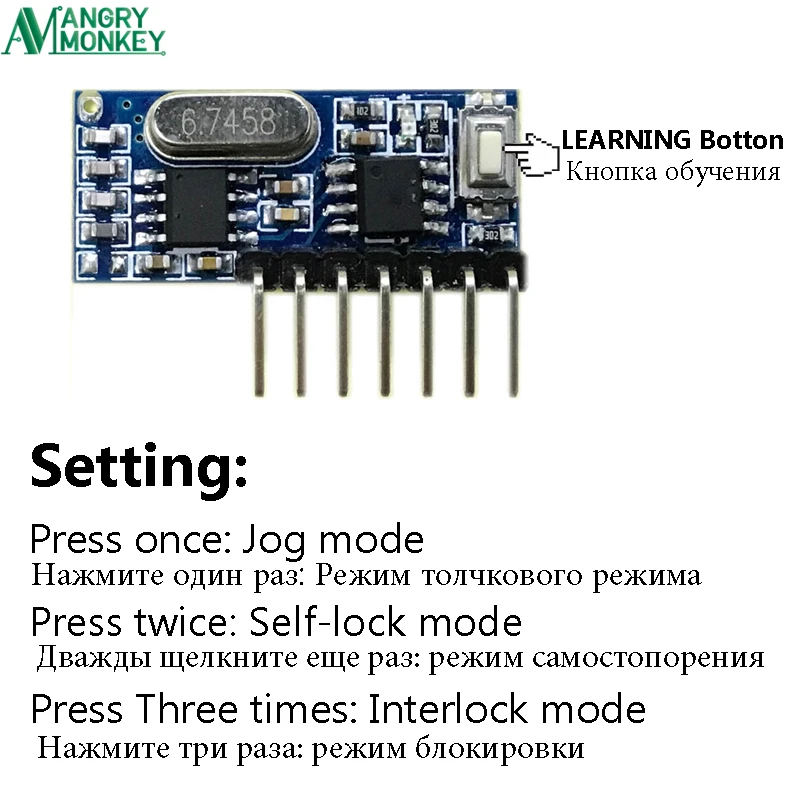

Использование кнопок (устанавливает режим и запускает процесс сопряжения):
Нажмите один раз: режим инчинга (мгновенный режим)
Нажмите дважды: режим самоблокировки (переключение 4 каналов)
Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)
(Эти инструкции предоставлены Manfred, спасибо Manfred)
Применение
1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери
5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио
Описание выбора антенны

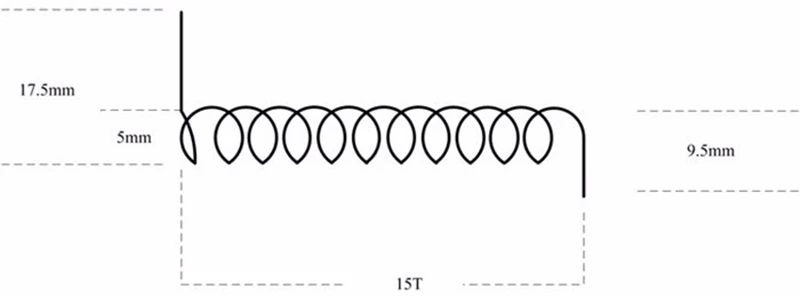

Общий режим применения
Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;
Конкретная информация:
Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм;
Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм;
Диаметр обмотки антенны (включая кожу антенны):5 мм;
Номер поворота обмотки: 15 поворотов
Специальный режим улучшения
Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом:

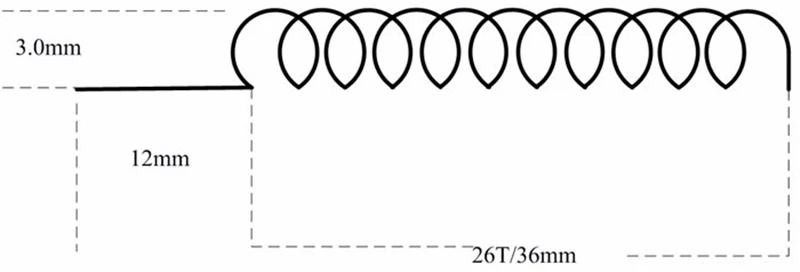

Антенна 433 МГц
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм
Длина провода сварного конца: 12 мм
Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм;
Число оборотов обмотки: 26 витков; Длина обмотки: 36 м диаграматический Рисунок:
