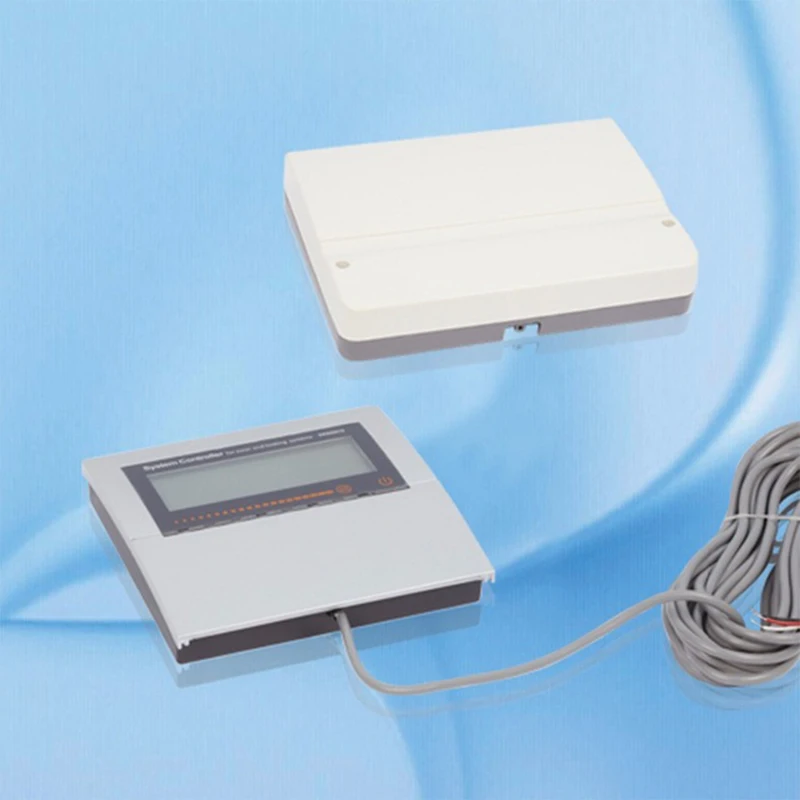

Интеллектуальный контроллер SR91 для сплит-системы горячего водоснабжения под давлением на солнечной батарее, обновленная версия SR868C9,

1. Представить

Емкость приложений

Макс. Количество коллекторов: 1

Макс. Количество резервуаров для хранения: 1

Макс. Количество реле: 4

Макс. Количество датчиков: 5

Макс. Количество приложений: 1

Описание приложений

Контроллер рассчитывает разницу температур между датчиком коллектора T1 и датчиком бака T2. Если разница больше или идентична регулируемой разнице температур включения, солнечный циркуляционный насос (R1) будет включен и бак будет загружен до тех пор, пока не будет достигнута разница температур переключателя или максимальная температура бака.

2. Технические данные

Источник питания: 100…240 В ~(50…60 Гц)

Номинальное импульсное напряжение: 2,5 кв

Корпус: пластик АБСКрепление: настенное крепление

Управление: 10 кнопок на передней крышке

Тип защиты: IP40

1500 Вт (3000 Вт/4000 Вт электрического нагревателя можно сделать на заказ с дополнительной оплатой)

Размер дисплея: 120*120*23 мм

Размер платы контроллера с выходом 1500 Вт: 200*140*43 мм

Размеры платы контроллера с выходом 3000 Вт/4000 Вт: 218*165*55 мм

Примечание: Есть 4 входа для датчика температуры NTC10K, B = 3950, но в комплект входят только 2 датчика

В стандартном списке поставок; Два других при необходимости покупателю следует приобрести отдельно

3. Список доставки

1 * Контроллер SR91

1 * сумка для аксессуаров

1 * Руководство пользователя

1 * Датчик температуры PT1000 (& phi;6*50 мм, длина кабеля 1,5 метра)

2 * Датчик температуры NTC10K (& phi;6*50 мм, длина кабеля 3 метра)

1 * кабель питания 10 А (Примечание: контроллер для электрического нагревателя 3000 Вт не имеет кабеля питания, пользователь должен подготовить кабель 2, 5 мм2)

Примечание: блок должен располагаться только в сухих внутренних помещениях. Пожалуйста, Отдельную маршрутизацию датчика

Провода и сетевые провода. Убедитесь, что контроллер и система не подвержены сильному воздействию

Электромагнитные поля. Для электрических обогревателей управления 3000 Вт/4000 Вт должен быть дополнительный переключатель

Установленный и кабель 2,5 мм2 следует использовать для подключения электрического нагревателя к клеммам

Контроллер.

Основные функции

Таймер тепла --- резервный нагрев

Круг --- Циркуляция горячей воды

Загрузка --- Настройка загрузки tank1

COL --- коллектор

COOL --- функция охлаждения

AUX --- вспомогательная функция

MAN --- ручной режим

BLPR --- функция защиты от блокировки

OTDI --- функция тепловой дезинфекции

Контроль расхода FS и защита от сухого хода Насоса

Переключатель UNIT---C-F единиц

RST --- заводские настройки

Пароль --- набор паролей

Ручной нагрев

Эко-экономический режим

Функция защиты
