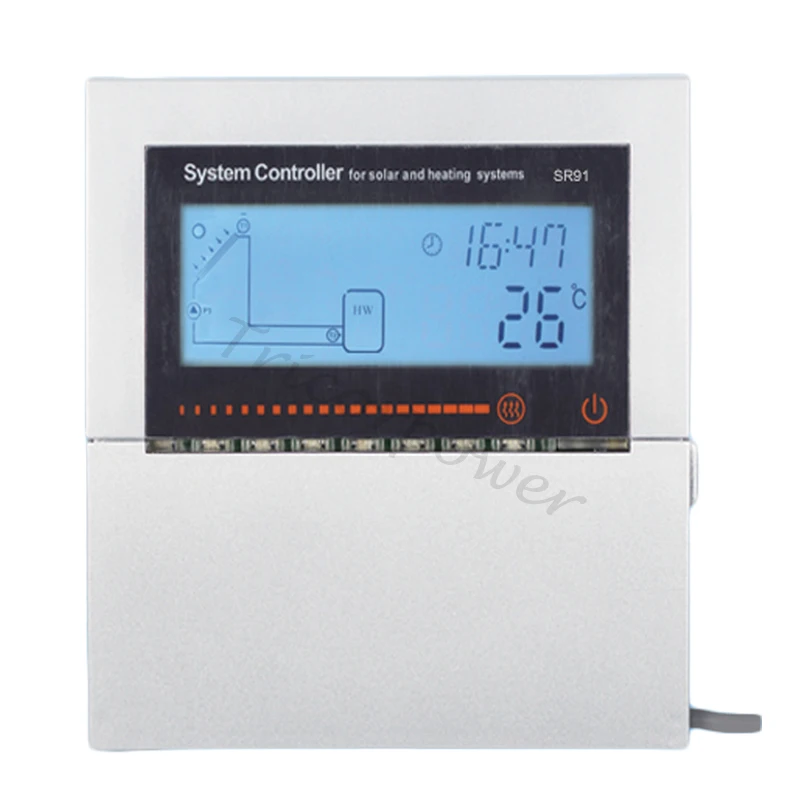

SR91 контроллер системы солнечного отопления, обновленная версия SR868C9 ЖК-дисплей температуры delta T recooling и so

1. Введение

Приложений Емкость

Максимальное количество коллекторов: 1

Максимальное количество резервуаров для хранения: 1

Максимальное количество реле: 4

Максимальное количество датчиков: 5

Максимальное количество прикладной системы: 1

Применений Описание

Контроллер вычисляет разницу температур между датчиком коллектора T1 и датчиком танка T2. Если разница больше или идентична разнице температур регулируемого переключателя, циркуляционный насос на солнечной батарее (R1) включится, и бак будет загружен до тех пор, пока не достигнет разницы в температуре выключения или максимальной температуры резервуара.

2. Технические данные

Источник питания: 100…240 В ~(50…60 Гц)

Номинальное импульсное напряжение: 2,5 кв

Корпус: пластик ABSКрепление: настенное крепление

Эксплуатация: 10 кнопок на передней крышке

Тип защиты: IP40

1500 Вт (3000 Вт/4000 Вт электрического нагревателя можно заказать за дополнительную плату)

Размер дисплея: 120*120*23 мм

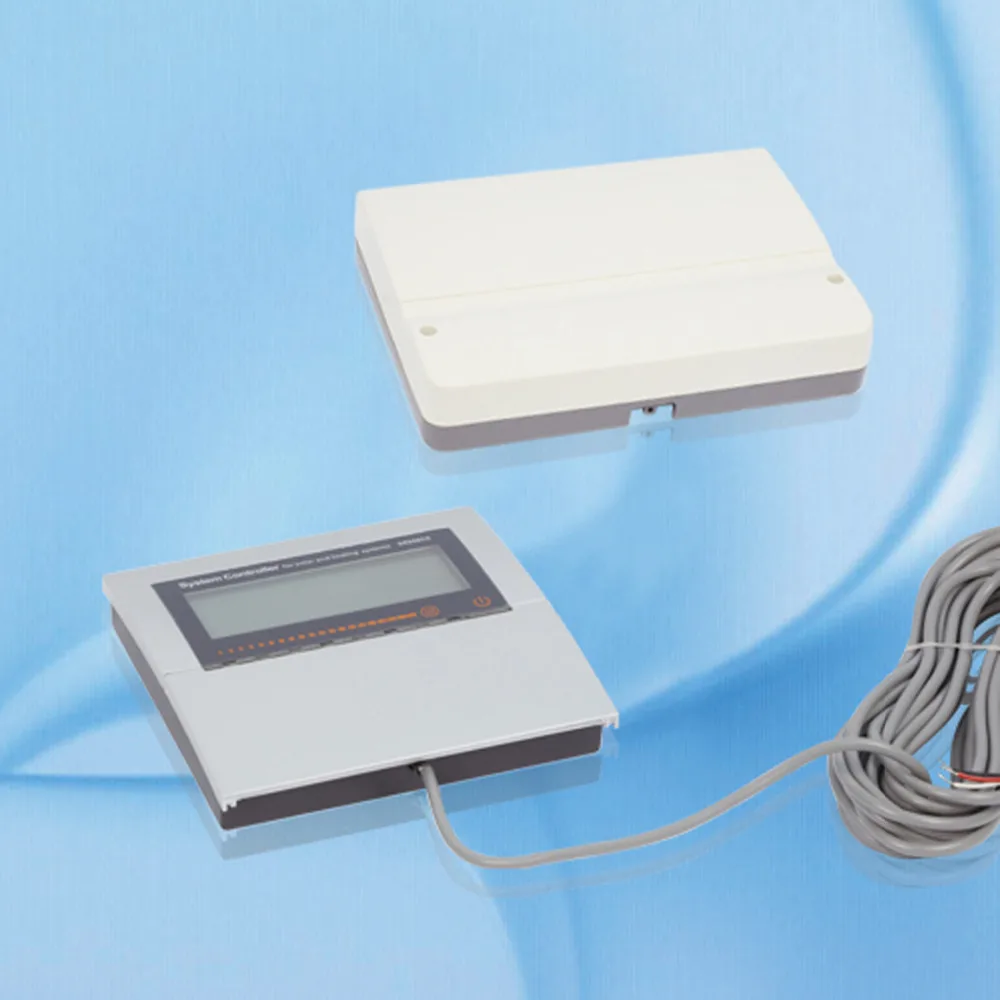

Размер платы контроллера с выходом 1500 Вт: 200*140*43 мм

Размер платы контроллера с 3000 Вт/4000 Вт Выход: 218*165*55 мм

Примечание: Есть 4 входа для NTC10K, B = 3950 датчика температуры, но только 2 датчика включены

В стандартном списке доставки; Остальные два должны быть приобретены отдельно клиентом при необходимости

3. Список доставки

1 * SR91 контроллер

1 * сумка для аксессуаров

1 * Руководство пользователя

1 * PT1000 датчик температуры (& phi;6*50 мм, длина кабеля 1,5 м)

2 * NTC10K датчик температуры (& phi;6*50 мм, длина кабеля 3 метра)

1*10 А кабель питания (Примечание: контроллер для электрического нагревателя 3000 Вт не имеет кабеля питания, пользователь должен подготовить кабель 2,5 мм2)

Примечание: устройство должно быть расположено только в сухих внутренних комнатах. Пожалуйста, разделите маршрутизацию датчика

Провода и провода сети. Убедитесь, что контроллер, а также система не подвержены воздействию сильного

Электромагнитных полей. Для управления 3000 Вт/4000 Вт электрические нагреватели, дополнительный переключатель должен быть

Установлен, и кабель 2,5 мм2 должен использоваться для подключения электрического нагревателя к клеммам

Контроллер.

Основные функции

Время нагрева --- Резервное Отопление

Круг --- Циркуляция горячей воды

Загрузка --- Настройка загрузки tank1

COL --- подача заявки на коллектор

COOL --- функция охлаждения

AUX --- вспомогательная функция

MAN --- ручной режим

BLPR --- блокирующая функция защиты

OTDI --- функция термической дезинфекции

FS контроль скорости потока и защита от сухого хода Насоса

UNIT---C-F переключение между единицами измерения

RST --- заводская установка

PASS --- набор паролей

Ручное Отопление

Эко-экономичный режим

Защита Функция
