433 МГц Универсальный беспроводной пульт дистанционного управления переключатель постоянного тока 12V 4CH модуль приемника радиорелейной линии с 4 канальный РЧ пульт дистанционного управления 433 МГц передатчик
Гарантия на послепродажное обслуживание
Если вам нравится этот товар, пожалуйста, будьте уверены в покупке.
Продавец обещает:
После получения товара, если у вас есть какие-либо проблемы с качеством, пожалуйста, свяжитесь с "службой поддержки клиентов", и мы обещаем повторно отправить вам новые продукты.
Если вы не понимаете установки и программирования, пожалуйста, свяжитесь с "службой поддержки клиентов", мы обещаем научить вас, как установить и программировать.
Области применения:
Продукты могут быть использованы в домашних условиях, фермах, фабриках, офисах, лабораториях, супермаркетах и т. Д.
Гаражная дверь с дистанционным управлением \ электрическая дверь \ домашняя дверь \ раздвижная дверь \ дорожная дверь
Пульт дистанционного управления электрический занавес \ водяной насос \ вентилятор \ свет \ светодиодный свет \ вентиляционное устройство \ передача сигнала

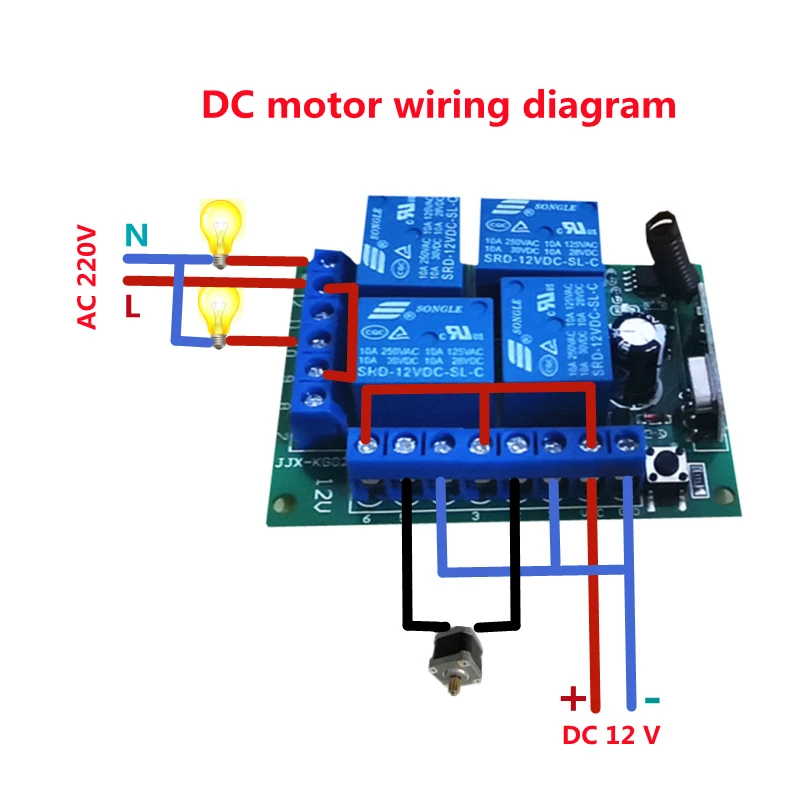

Двигатель дистанционного управления передним и задним переключателем двигателя
Технические характеристики изделия:

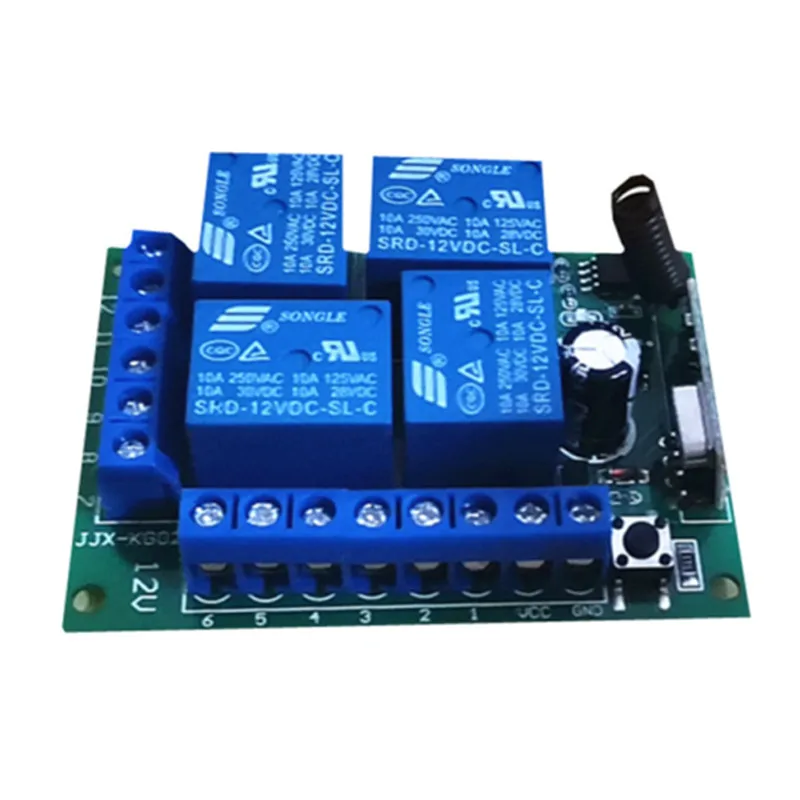

Приемник (KR1204) Электронные характеристики:
1. Входное напряжение: 12 В постоянного тока
2. Выходное напряжение: определяется напряжением, подключенным к обычному порту (COM)
(1) DC5V-12V.
(2) AC85-240V
3. Код: EV1527
4. Ограничение тока петли: 5А
5. Ток: 5 мА
6. Рабочая частота: 433 МГц
7. Чувствительность: -104 дБм
8. Функциональные опции: мгновенное/Переключение/фиксация
9. Режим модуляции: ASK
10. Режим соответствия: Интеллектуальный код обучения
11. Соответствие приемника: 35 шт. (пульт дистанционного управления)
12. Максимальная мощность: 2000 Вт
13. Расстояние приема сигнала: 50-100 м. (открытая земля)
14. Канал: 4 канала (можно подключить 4 устройства)

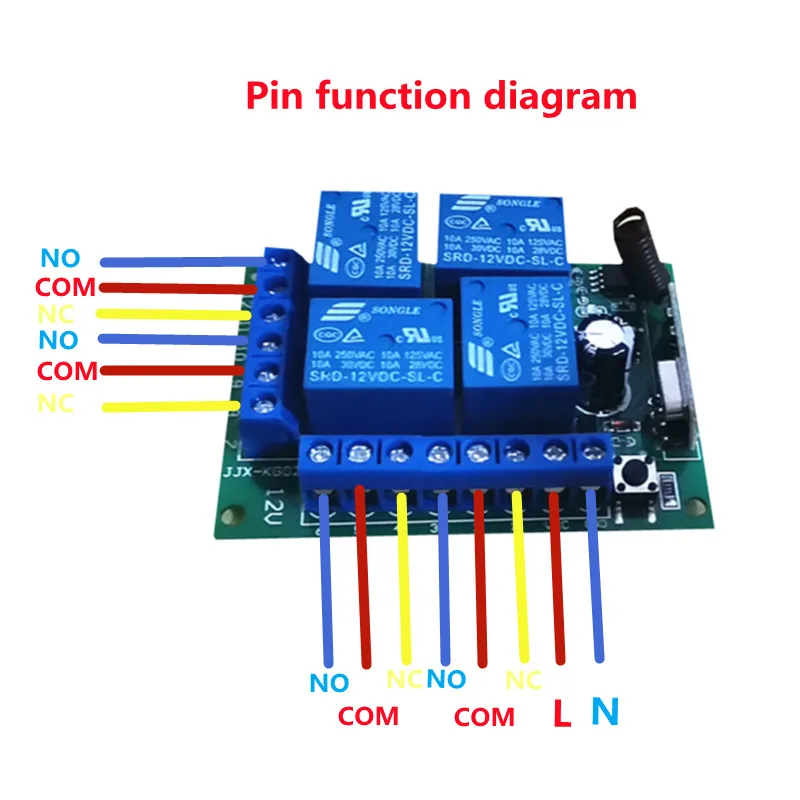

Pin-код функции:
+ V: положительный вход
Заземление: отрицательный вход
1. KC1 нормально закрытое реле (NC)
2. Реле KC1 (COM)
3. KC1 нормально открытое реле (нет)
4. KC3 нормально закрытое реле (NC)
5. Реле KC3 (COM)
6. KC3 нормально открытое реле (нет)
7. KC2 нормально закрытое реле (NC)
8. Реле KC2 (COM)
9. KC2 нормально открытое реле (нет)
10. KC4 нормально закрытое реле (NC)
11. KC4 реле (COM)
12. KC4 нормально открытое реле (нет)
Посылка включает в себя:

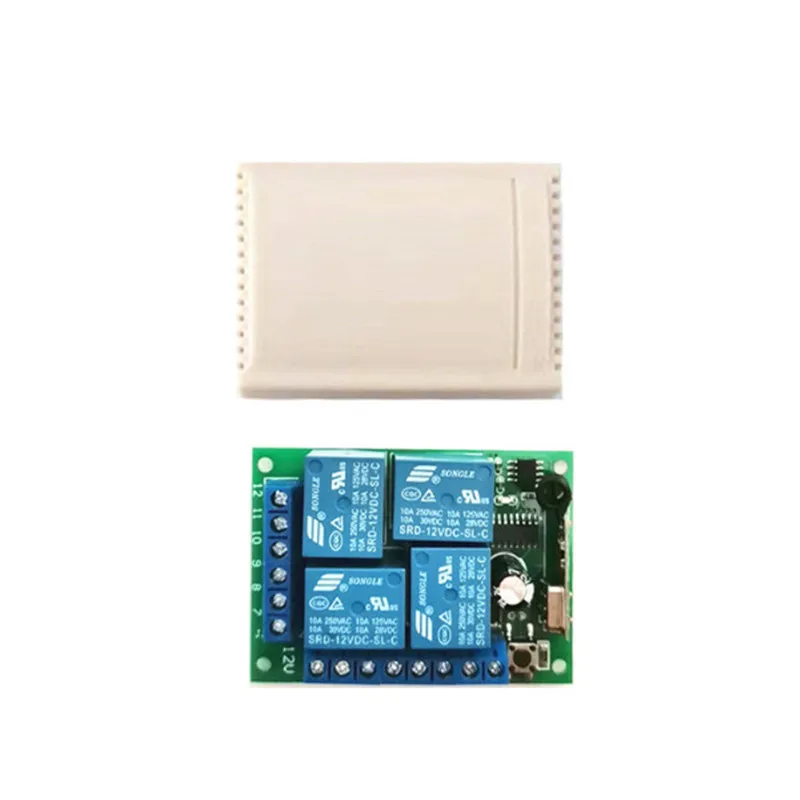

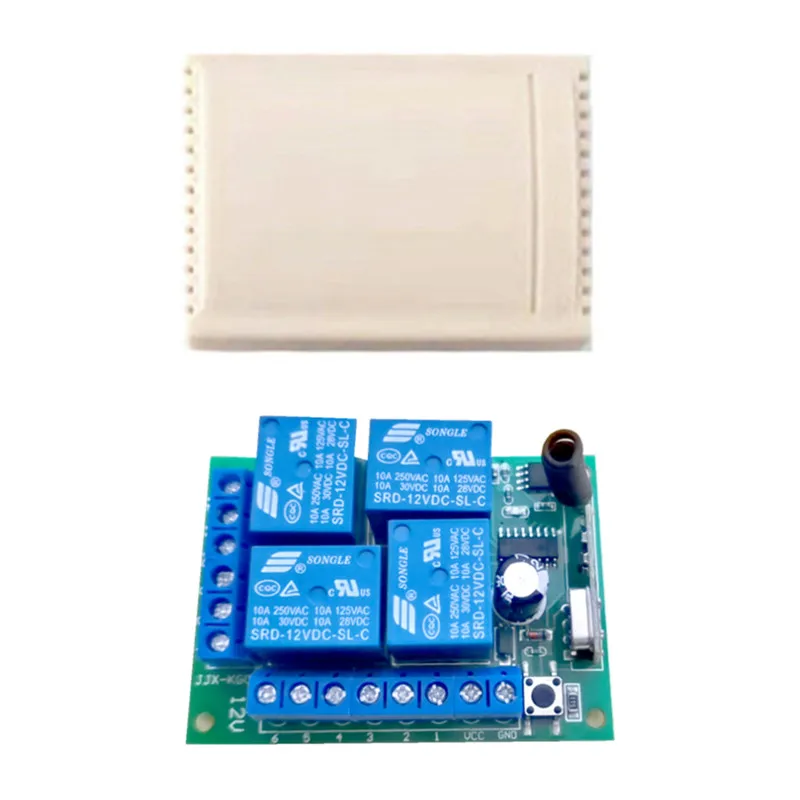

Модуль приемника (KR1204-4 ) * 1 шт. (включая корпус)
Примечание: Эта ссылка не содержит пульт дистанционного управления.
Если вам нужно включить комплект дистанционного управления, пожалуйста, нажмите на ссылку ниже, чтобы купить:
Способ подключения цепи:
Обратите внимание: номер детали модуля переключателя приемника KR1204-4 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Это решается входом COM pin.

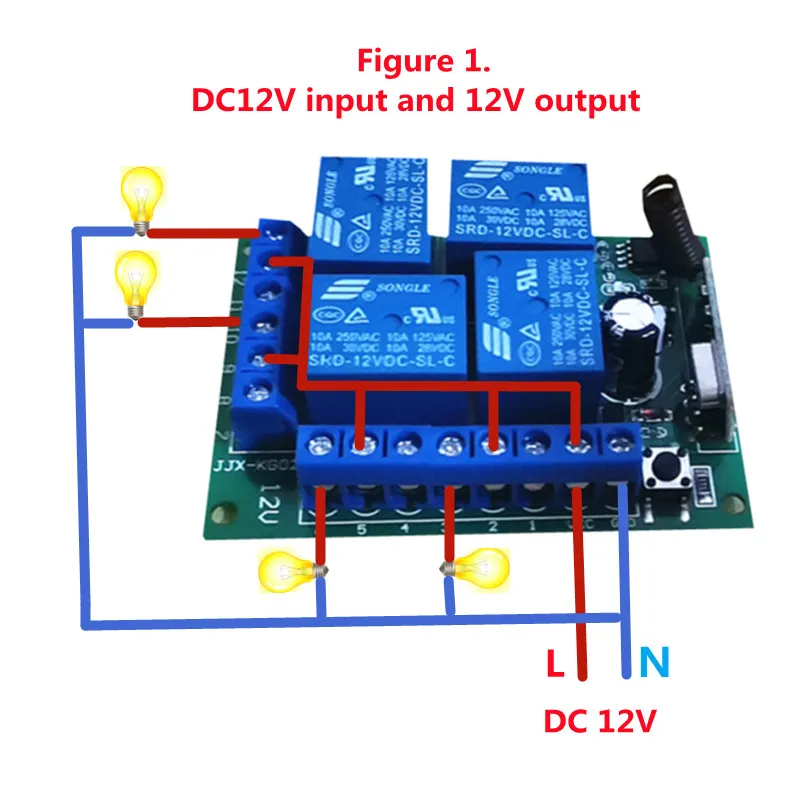

Режим 1:
Подключите COM к источнику питания с помощью DC12V, выходной контакт создаст сигнал DC12V. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

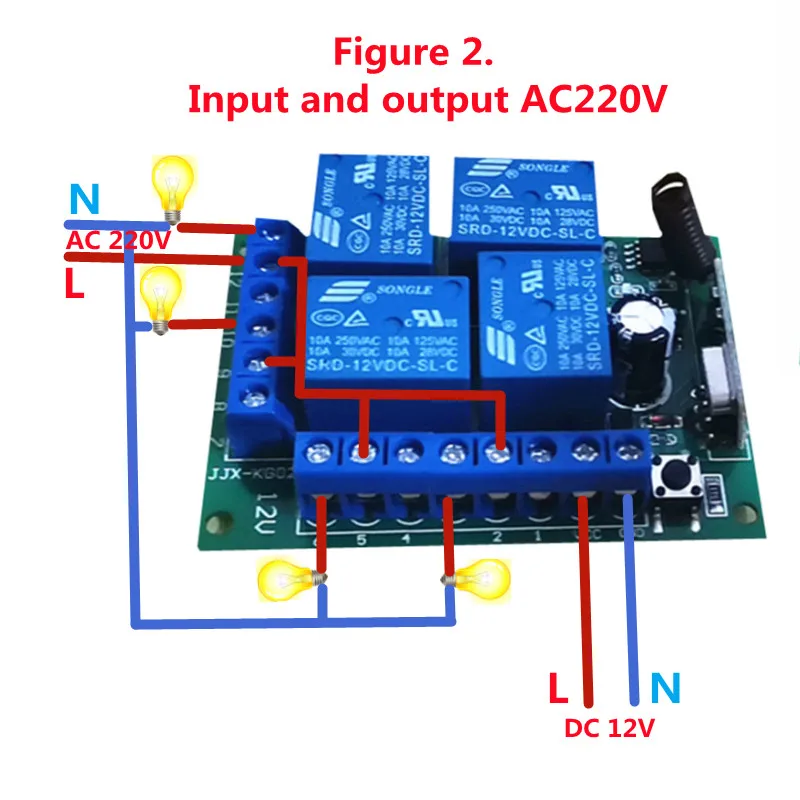

Режим 2:
Подключите com-контакт с любым другим дополнительным источником питания, выход будет создавать тот же сигнал напряжения, что и дополнительный источник питания. Это может быть прямой ток или переменный ток. Решается дополнительным блоком питания.
Но, пожалуйста, обратите внимание: дополнительный источник питания должен быть в диапазоне модуля переключателя приемника-(DC5-12V, 85-240 В переменного тока).
Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.
Режим 3:

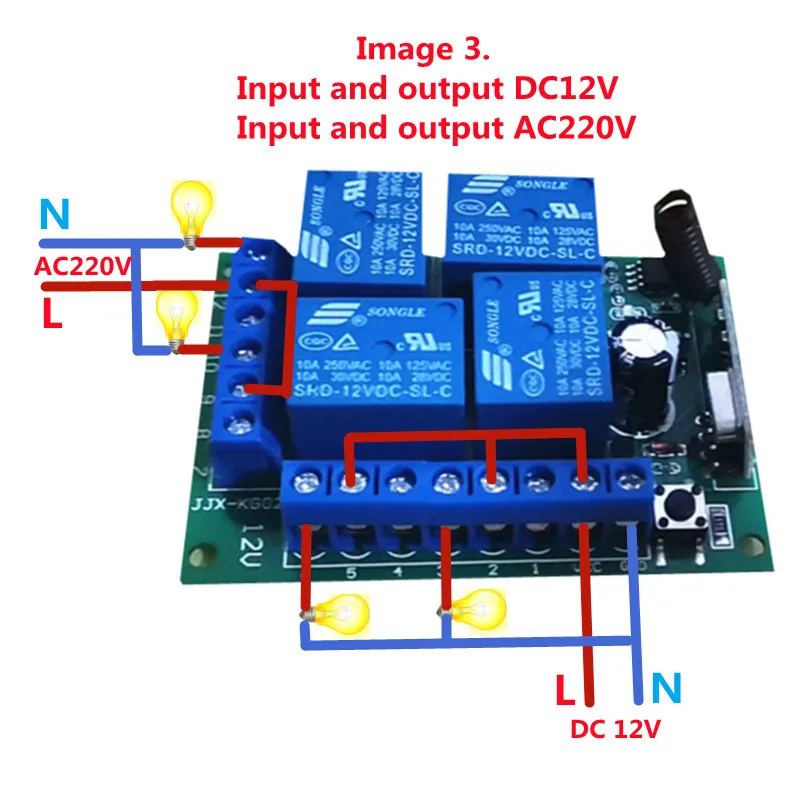

Смешанный режим работы: Вы также можете сделать 2 канала работать в режиме выхода постоянного тока, и 2 с выходом переменного тока. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.
Обратите внимание
Если вы не понимаете. Используйте компьютер для просмотра видео на странице с описанием продукта. Узнайте, как это сделать, или отправьте нам сообщение.

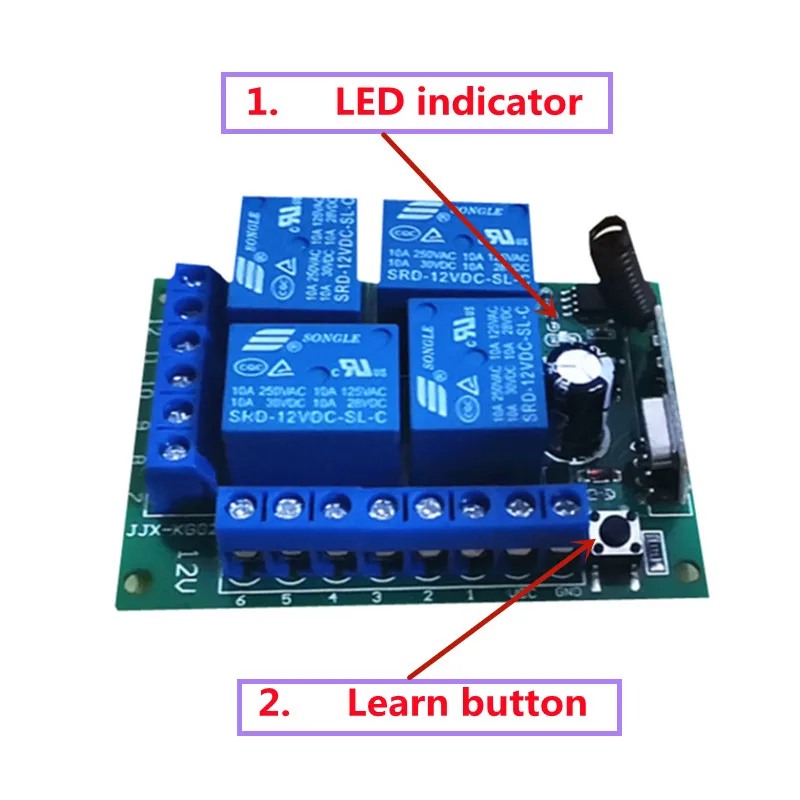

Пожалуйста, найдите ключ обучения модуля переключателя приемника, проверив ниже фото:
1. Светодиодные лампы
2. Кнопка обучения

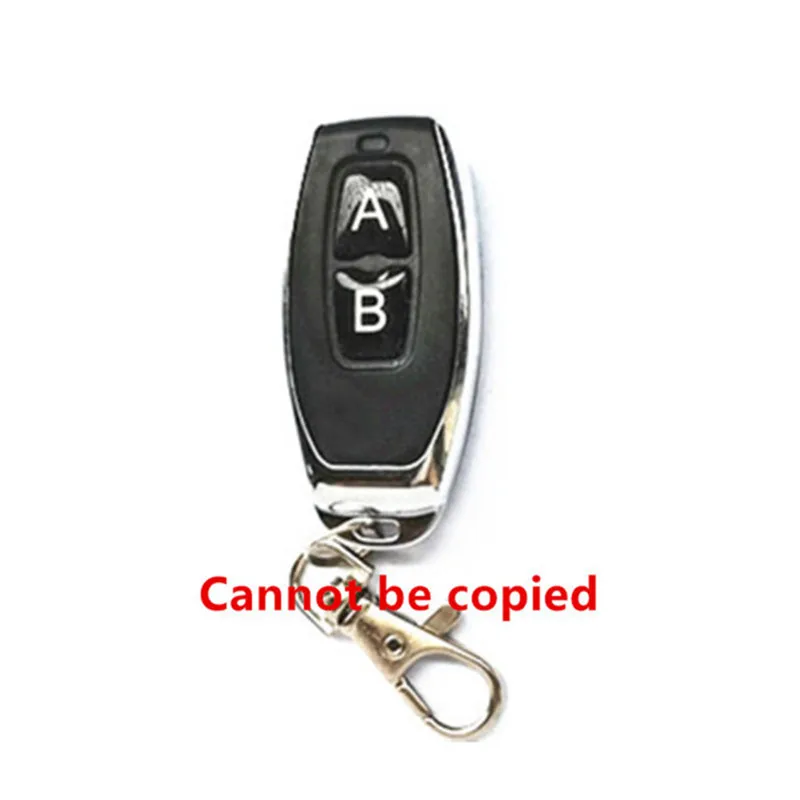

2 кнопки (A, B, ) дистанционного управления и DC12V4 канал приемник Метод работы:
Шаг 1: Очистите исходную память в приемнике
8 раз нажмите кнопку обучения на приемнике и подождите, пока Светодиодная лампа на приемнике мигнет 5 раз. Код будет очищен.
После очистки кода весь пульт больше не будет работать.
Шаг 2: 4 кнопки (A, B, C, D) дистанционного управления можно настроить в 7 режимах:
1: Мгновенный режим:
Нажмите кнопку обучения на приемнике один раз, чтобы перейти в режим настройки переключателя.
Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.
Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодная лампа на плате приемника мигает 3 раза, а затем гаснет.
Успешного обучения. Кодирование было очень успешным.
Нажмите кнопку «A» на пульте дистанционного управления, и реле включится. Отпустите кнопку «A» на пульте дистанционного управления, и реле выключится.
Нажмите кнопку «B» на пульте дистанционного управления, и реле включится. Отпустите кнопку «B» на пульте дистанционного управления, и реле выключится.
2: режим самоблокировки:
Дважды нажмите кнопку обучения на приемнике, чтобы перейти в режим настройки переключателя.
Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.
Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодная лампа на плате приемника мигает 3 раза, а затем гаснет.
Обучение. Кодирование было очень успешным.
Нажмите кнопку «A» на пульте дистанционного управления, и реле включится. Затем нажмите кнопку «A» на пульте дистанционного управления, и реле выключается.
Нажмите кнопку «B» на пульте дистанционного управления, и реле включится. Затем нажмите кнопку «B» на пульте дистанционного управления, и реле выключается.
3. Режим блокировки:
(A), очистите код памяти в приемнике снова:
Нажмите кнопку обучения на приемнике 8 раз, и код будет очищен.
После очистки кода весь пульт больше не будет работать.
(B) трижды нажмите кнопку «обучение» на приемнике. Введите режим настройки переключателя.
Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.
Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодная лампа на плате приемника мигает 3 раза, а затем гаснет.
Обучение. Кодирование было очень успешным.
Нажмите кнопку дистанционного управления «A», реле подключено (запуск работы), затем нажмите кнопку дистанционного управления «B», реле отключено (остановка работы). Открывается другой канал (начинает работать)
Нажмите кнопку А, чтобы остановить. B) открыт. Нажмите кнопку B для остановки и нажмите кнопку A для открытия. Конвертировать друг в друга.
Примечания
1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работу после тестирования и корректного электричества.
2. Пожалуйста, быстро меняйте батарею, когда напряжение дистанционного управления является недостаточным, (когда напряжение батареи является недостаточным, как правило, получить близкую передачу)
3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных электромагнитных помех при использовании беспроводных радиочастотных продуктов, и избегайте слишком короткого расстояния между пультом дистанционного управления и платой приемника.
4. Пожалуйста, избегайте аномального использования продукта. Аномальное использование уменьшит производительность и срок службы продукта, когда это может повредить продукты и даже сделать опасность для вашей безопасности
