Характеристики Товара;: Функция передатчика (пульт дистанционного управления):
Модель: KT02-4
Рабочая частота: 433 9,2 МГц
Модель аккумулятора: 27A12V (с батареей)
Материал: ПВХ
Кнопка: 4 кнопки
Размер: 60 мм × 40 мм × 12 мм
Рабочее напряжение: DC: 12 В.
Рабочий ток: 12 мА
Мощность передачи: 10 мВт @ 12 В
Метод модуляции: ASK (AM)
Тип кодирования: код обучения 1527
Дальность передачи: 15-100 метров
Внутри дома: 15-20 метров
Открытый: 50-100 (Открытая Зона)
Вес: 35 г
Технические характеристики изделия:
Приемник (KR1204) Электронные характеристики:
1. Входное напряжение: 12 В постоянного тока
2. Выходное напряжение: определяется com-контактным входом
(1) DC5V-12V.
(2) AC85-240V
3. Код: EV1527
4. Ограничение тока петли: 5А
5. Ток: 5 мА
6. Рабочая частота: 433 МГц
7. Чувствительность: -104 дБм
8. Функциональные опции: мгновенное/Переключение/фиксация
9. Режим модуляции: ASK
10. Режим соответствия: Интеллектуальный код обучения
11. Соответствие приемника: 35 пультов дистанционного управления
12. Максимальная мощность: 2000 Вт
13. Расстояние приема сигнала: 50-100 м. (открытая земля)
14. Канал: 4 канала (можно подключить 4 устройства)

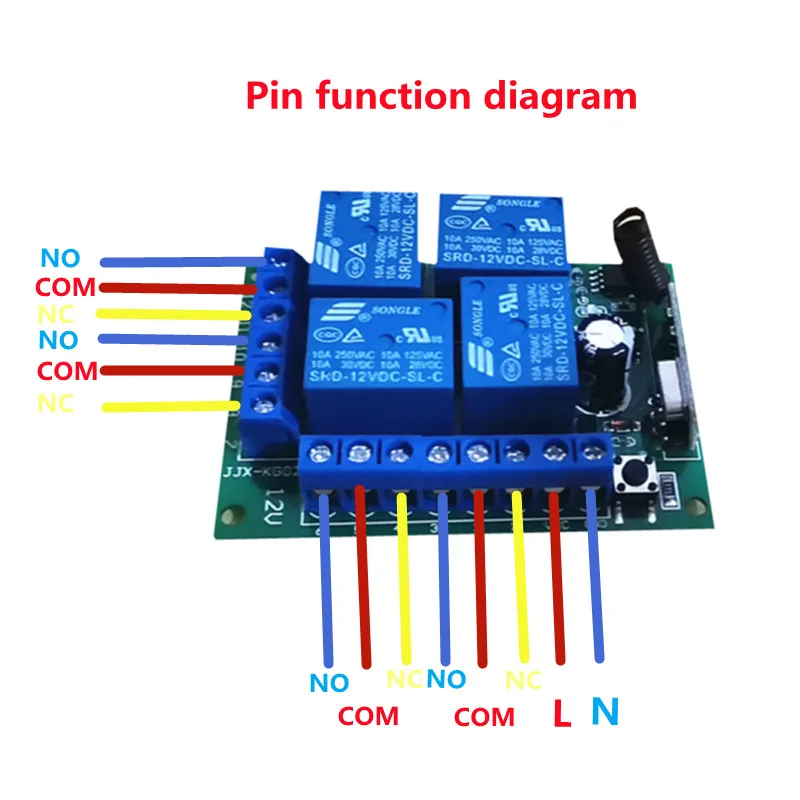

Pin-код функции:
+ V: положительный вход
Заземление: отрицательный вход
1. KC1 нормально закрытое реле (NC)
2. Реле KC1 (COM)
3. KC1 нормально открытое реле (нет)
4. KC3 нормально закрытое реле (NC)
5. Реле KC3 (COM)
6. KC3 нормально открытое реле (нет)
7. KC2 нормально закрытое реле (NC)
8. Реле KC2 (COM)
9. KC2 нормально открытое реле (нет)
10. KC4 нормально закрытое реле (NC)
11. KC4 реле (COM)
12. KC4 нормально открытое реле (нет)
Области применения:
Пульт дистанционного управления гаражной дверью \ пульт дистанционного управления дверью \ сжимающаяся дверь \ раздвижная дверь \ пульт дистанционного управления лампой \ пульт дистанционного управления занавеской \ Сигнализация, и различное Электрооборудование

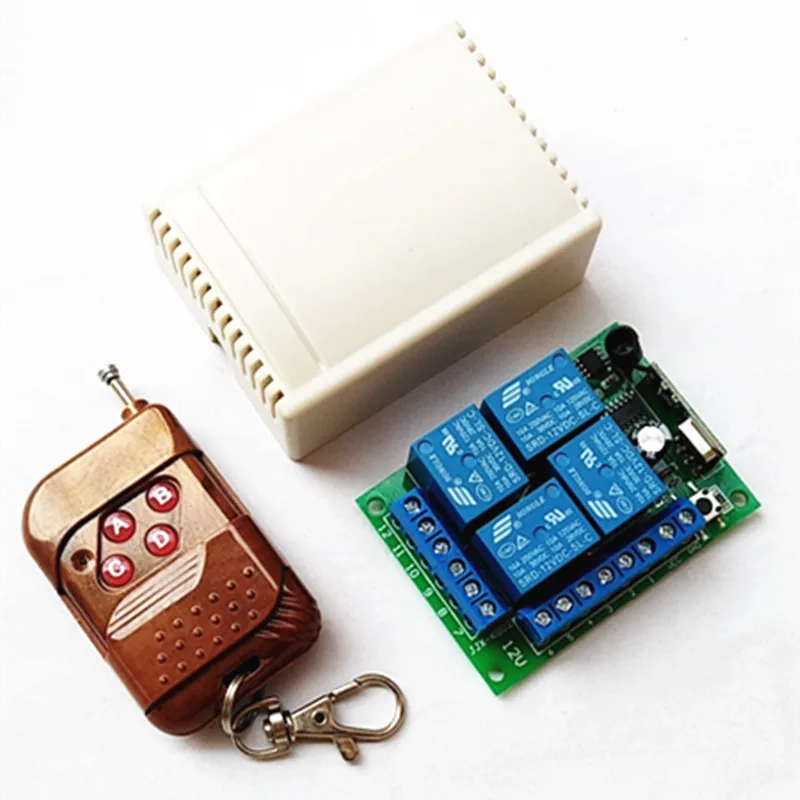

Заказ модель 1:

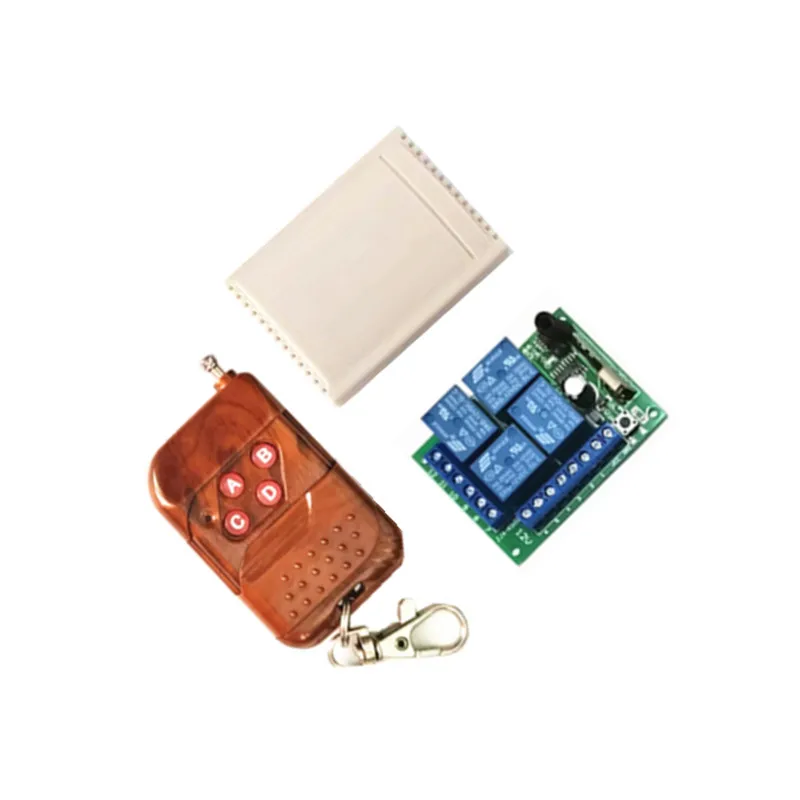

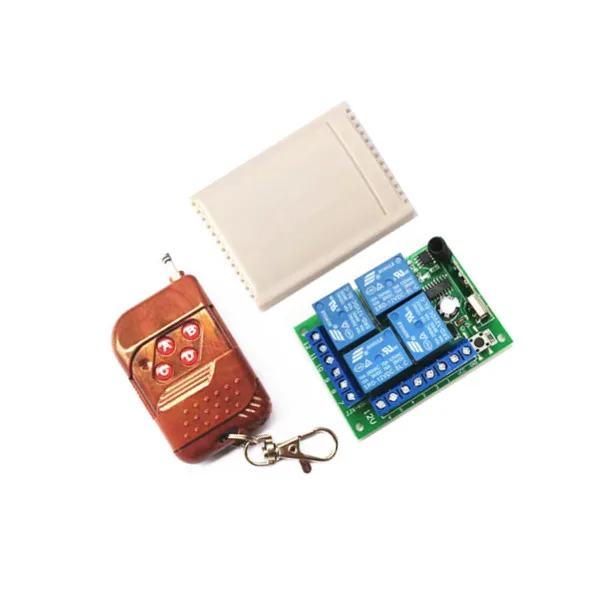

1 шт. KR1204-4 и 1 пульт дистанционного управления
Детали:

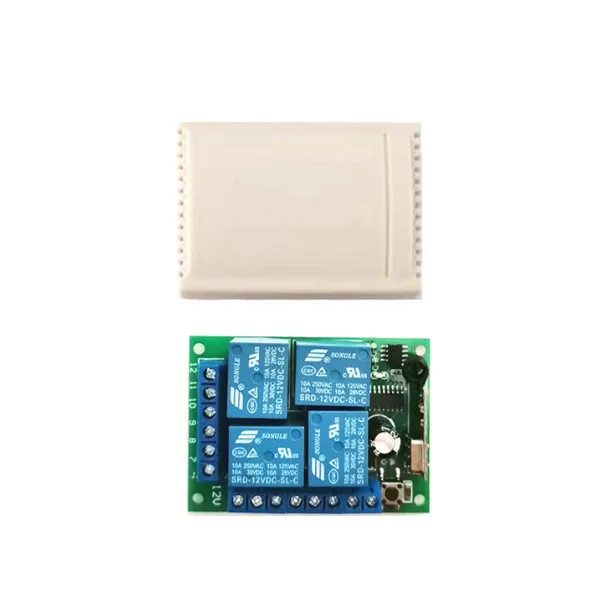

Модуль переключателя приемника (KR1204-4): 1 шт. с пластиковой оболочкой
Пульт дистанционного управления: 1 шт. с батареей
Модель заказа 2:
1 шт KR1204-4
Детали:
Модуль переключателя приемника (KR1204-4): 1 шт. с пластиковой оболочкой

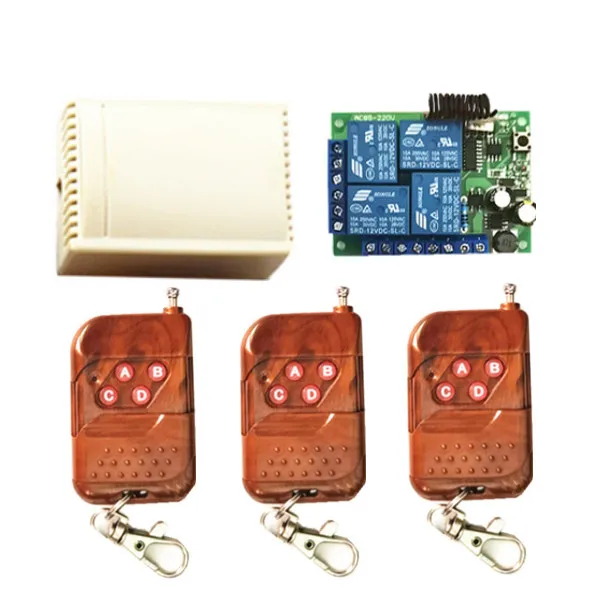

Модель заказа 3:
1 приемник (KR1204)
2 пульта дистанционного управления: (KT02) 2 шт. (с батареей)
Заказ модель 4:
1 приемник (KR1204)
3 пульта дистанционного управления: (KT02) 3 шт. (с батареей)

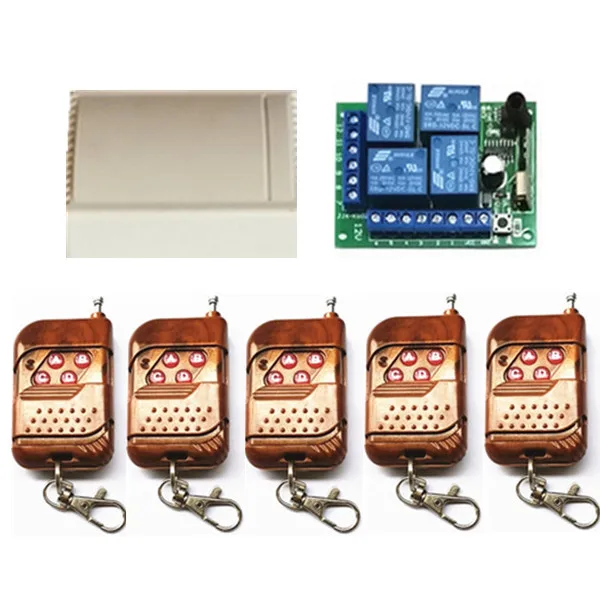

Модель заказа 5:
Модуль переключателя приемника (KR1204-4): 1 шт. с пластиковой оболочкой
Пульт дистанционного управления: 5 шт. с батареей
Способ подключения цепи:
Обратите внимание: номер детали модуля переключателя приемника KR1204-4 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Это решается входом COM pin.
Режим 1:
Подключите COM к источнику питания с помощью DC12V, выходной контакт создаст сигнал DC12V. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

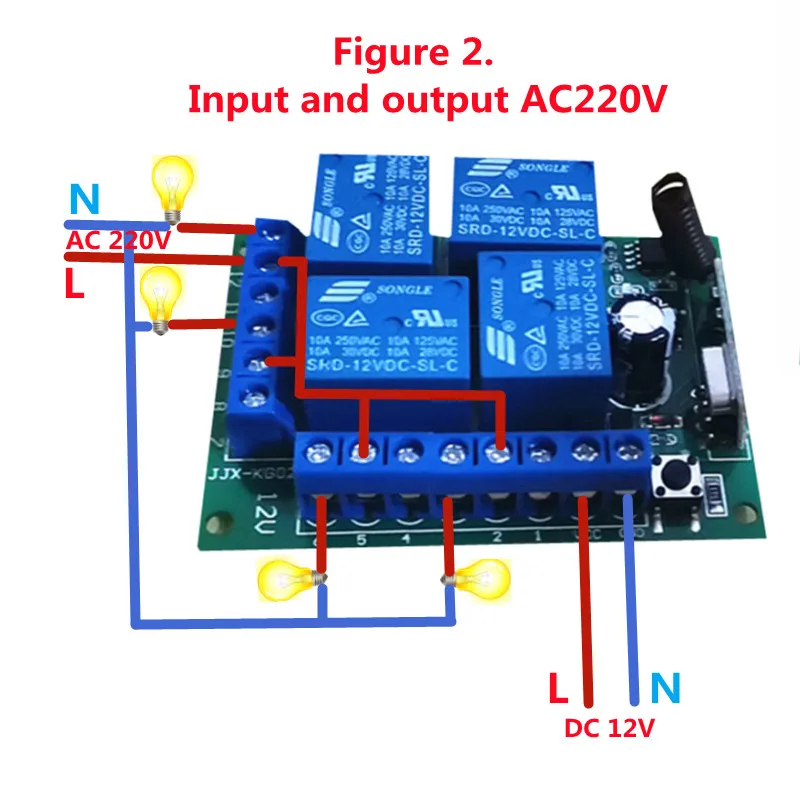

Режим 2:
Подключите com-контакт с любым другим дополнительным источником питания, выход будет создавать тот же сигнал напряжения, что и дополнительный источник питания. Это может быть прямой ток или переменный ток. Решается дополнительным блоком питания.
Но, пожалуйста, обратите внимание: дополнительный источник питания должен быть в диапазоне модуля переключателя приемника-(DC5-12V, 85-240 В переменного тока).
Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.

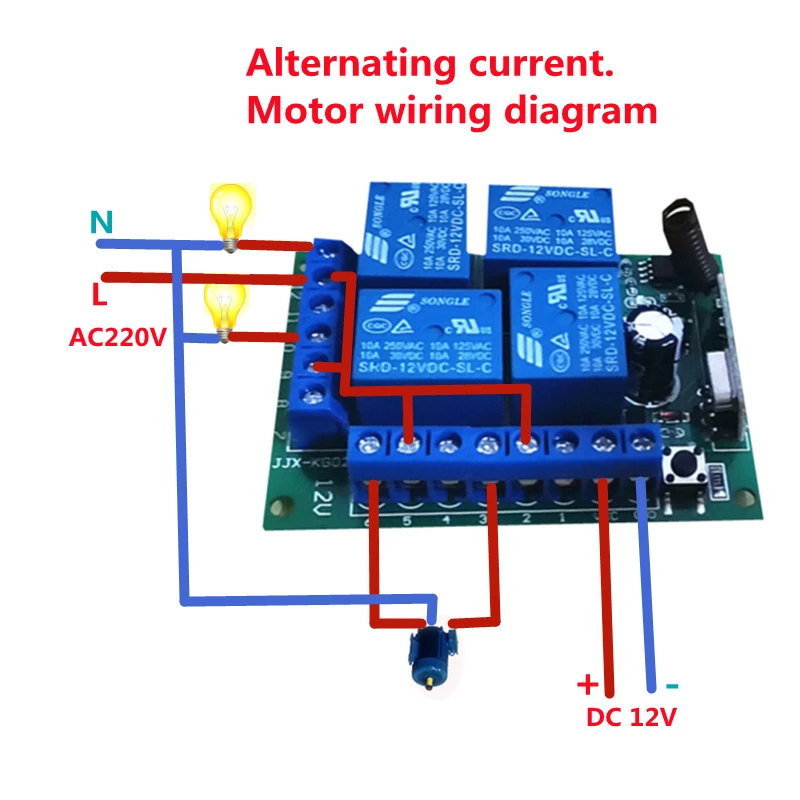

Режим 3:
Смешанный режим работы: Вы также можете сделать 2 канала работать в режиме выхода постоянного тока, и 2 с выходом переменного тока. Пожалуйста, проверьте приведенную ниже схему для лучшего понимания.
Обратите внимание
Если вы не понимаете. Используйте компьютер для просмотра видео на странице с описанием продукта. Узнайте, как это сделать, или отправьте нам сообщение.

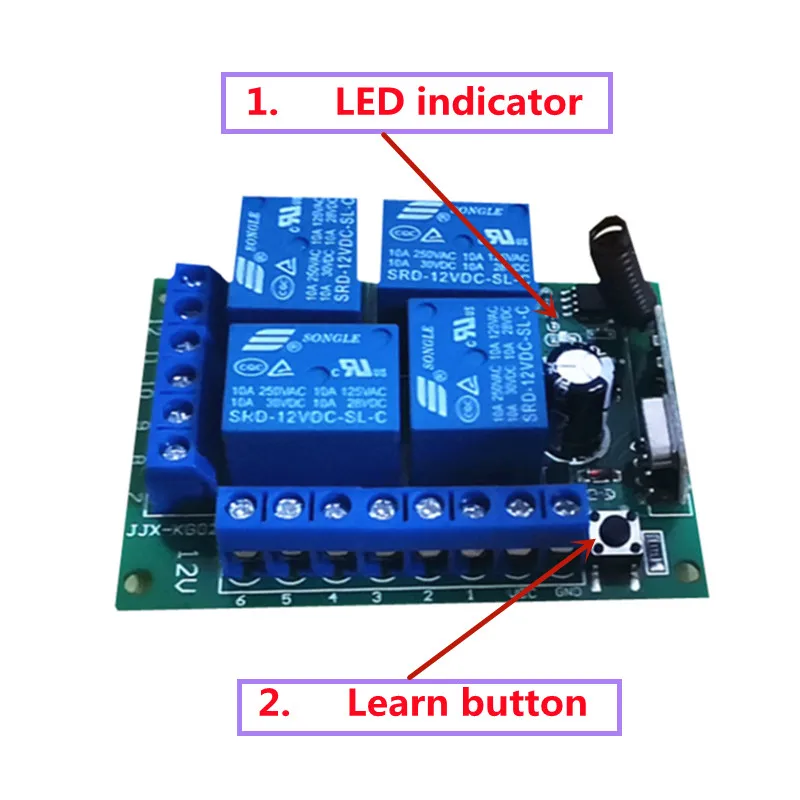

Пожалуйста, найдите ключ обучения модуля переключателя приемника, проверив ниже фото:
1. Светодиодные лампы
2. Кнопка обучения
4 кнопки (A, B, C, D) Пульт дистанционного управления и DC12V4 канал приемник Метод работы:
Шаг 1: Очистите исходную память в приемнике
8 раз нажмите кнопку обучения на приемнике и подождите, пока Светодиодная лампа на приемнике мигнет 5 раз. Код будет очищен.
После очистки кода весь пульт больше не будет работать.
Шаг 2: 4 кнопки (A, B, C, D) дистанционного управления можно настроить в 7 режимах:
1: Мгновенный режим:
Нажмите кнопку обучения на приемнике один раз, чтобы перейти в режим настройки переключателя.
Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.
Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодная лампа на плате приемника мигает 3 раза, а затем гаснет.
Успешного обучения. Кодирование было очень успешным.
Нажмите кнопку «A» на пульте дистанционного управления, и реле включится. Отпустите кнопку «A» на пульте дистанционного управления, и реле выключится.
Нажмите кнопку «B» на пульте дистанционного управления, и реле включится. Отпустите кнопку «B» на пульте дистанционного управления, и реле выключится.
2: режим самоблокировки:
Дважды нажмите кнопку обучения на приемнике, чтобы перейти в режим настройки переключателя.
Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.
Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодная лампа на плате приемника мигает 3 раза, а затем гаснет.
Обучение. Кодирование было очень успешным.
Нажмите кнопку «A» на пульте дистанционного управления, и реле включится. Затем нажмите кнопку «A» на пульте дистанционного управления, и реле выключается.
Нажмите кнопку «B» на пульте дистанционного управления, и реле включится. Затем нажмите кнопку «B» на пульте дистанционного управления, и реле выключается.
3. Режим блокировки:
(A), очистите код памяти в приемнике снова:
Нажмите кнопку обучения на приемнике 8 раз, и код будет очищен.
После очистки кода весь пульт больше не будет работать.
(B) трижды нажмите кнопку «обучение» на приемнике. Введите режим настройки переключателя.
Подождите, пока светодиодный индикатор загорится и войдет в состояние обучения.
Нажмите кнопку «A» на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодная лампа на плате приемника мигает 3 раза, а затем гаснет.
Обучение. Кодирование было очень успешным.
Нажмите кнопку дистанционного управления «A», реле подключено (запуск работы), затем нажмите кнопку дистанционного управления «B», реле отключено (остановка работы). Открывается другой канал (начинает работать)
Нажмите кнопку А, чтобы остановить. B) открыт. Нажмите кнопку B для остановки и нажмите кнопку A для открытия. Конвертировать друг в друга.
4. 2CH мгновенное + 2CH переключение:
Нажмите четыре раза кнопки обучения на плате приемника (светодиод на плате приемника будет одновременно сигнально), затем нажмите любую из кнопок дистанционного управления, чтобы отправить три сигнала через светодиод дистанционного управления, чтобы сообщить о настройке.
5. 2CH мгновенная + 2CH защелка:
Нажмите кнопку обучения на плате приемника пять раз (светодиод на плате приемника будет одновременно сигнально), затем нажмите любую из кнопок дистанционного управления, И светодиод будет отправлен три раза через пульт дистанционного управления для сигнала настройки.
6. 2CH тумблер + 2CH защелка:
Нажмите кнопку обучения на плате приемника шесть раз (светодиод на плате приемника будет сигнально одновременно), затем нажмите любую из кнопок дистанционного управления, И светодиодный индикатор с пульта дистанционного управления отправит три раза для сигнала успеха настройки.
7. 2CH защелка + 2CH защелка:
Нажмите кнопку обучения семь раз на плате приемника (светодиодный индикатор на плате приемника будет одновременно сигнально), затем нажмите любую из кнопок дистанционного управления, И светодиод дистанционного управления будет сигнально три раза, чтобы указать, что настройка выполнена успешно.
Есть также AC 85V ~ 250V 220V 4-канальный Релейный ресивер модули
