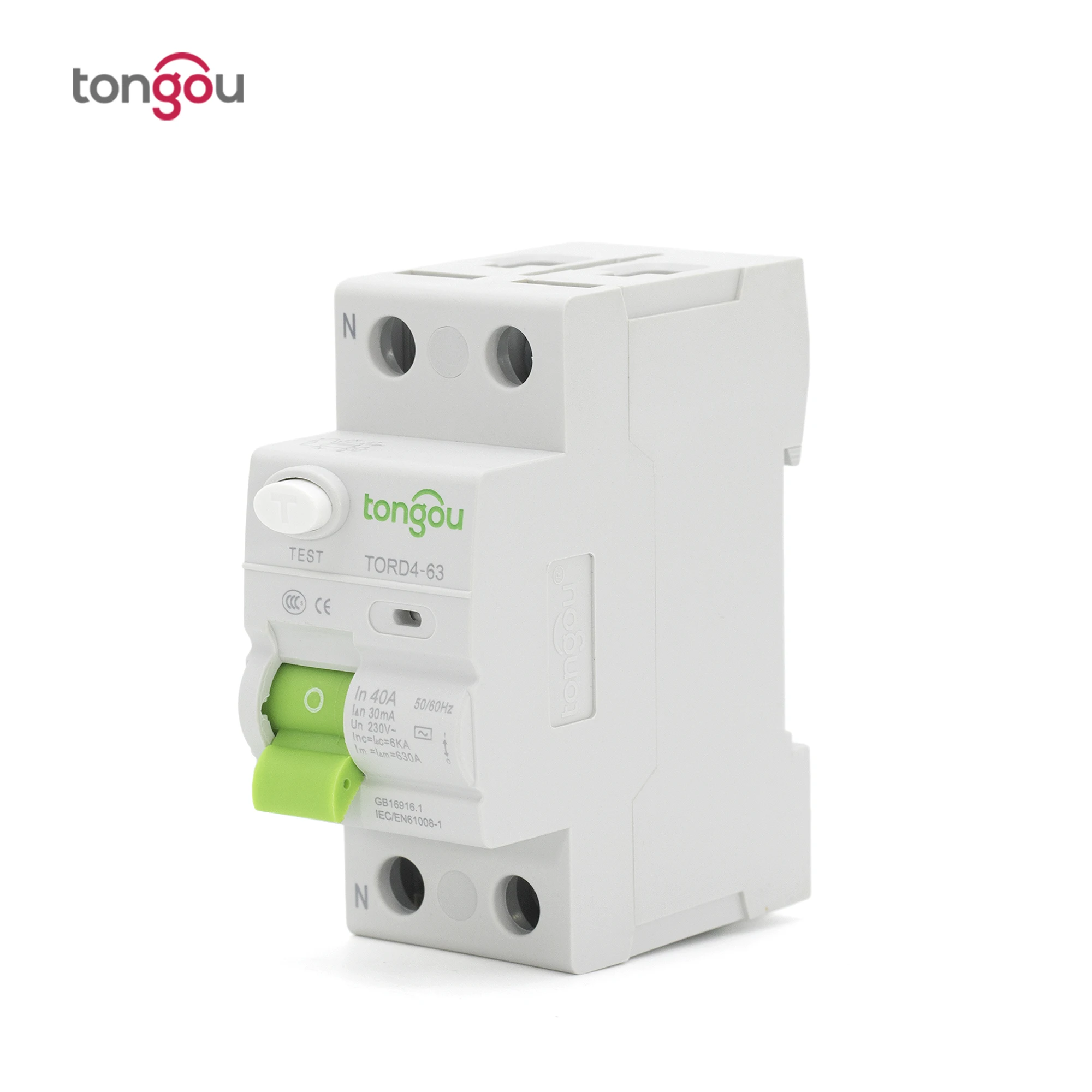

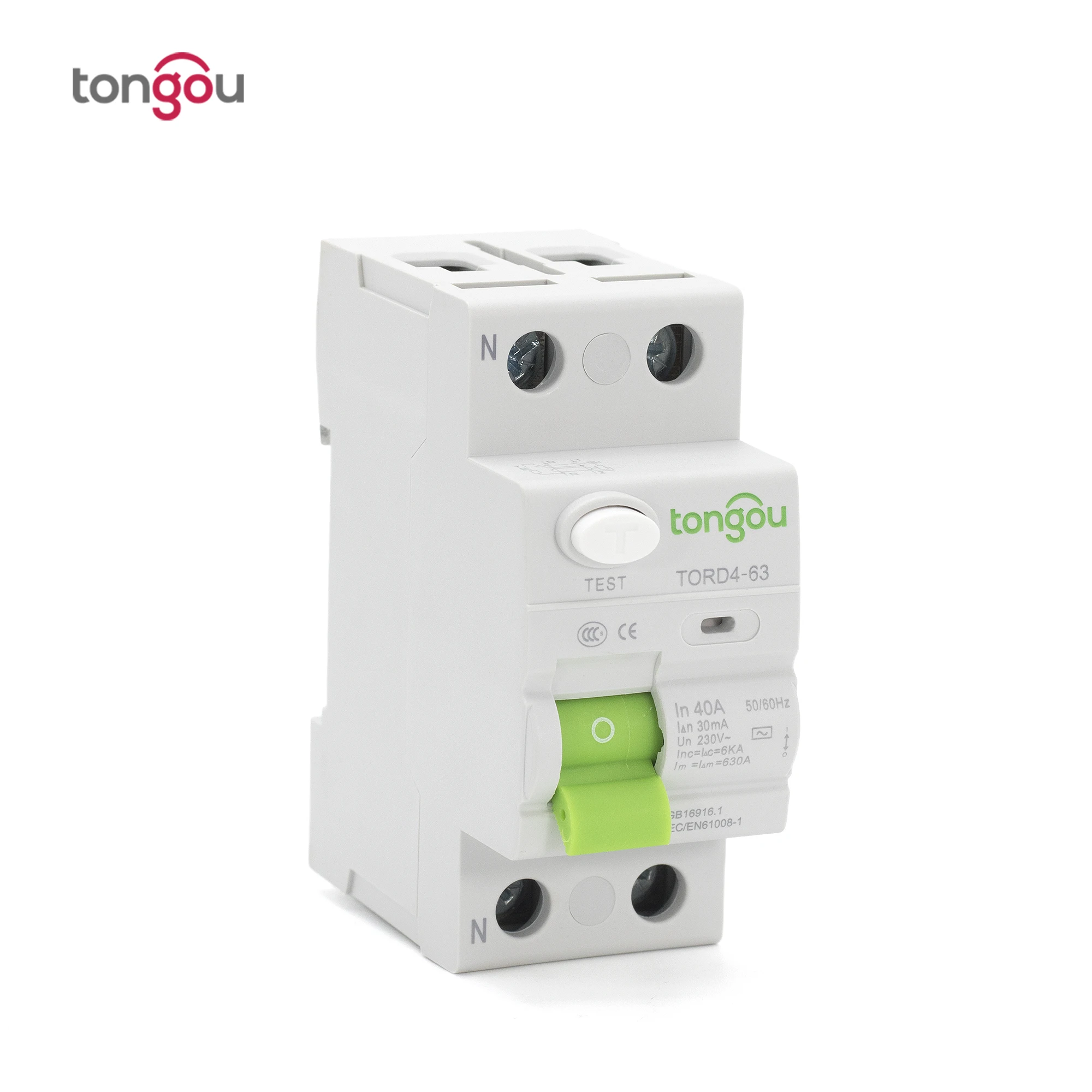

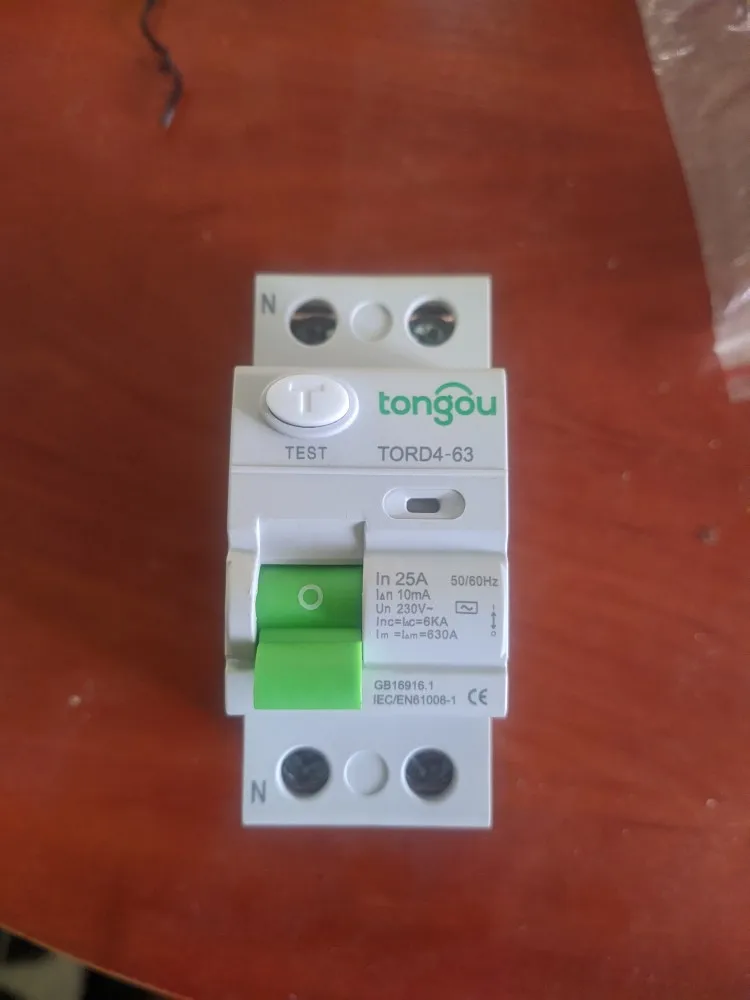

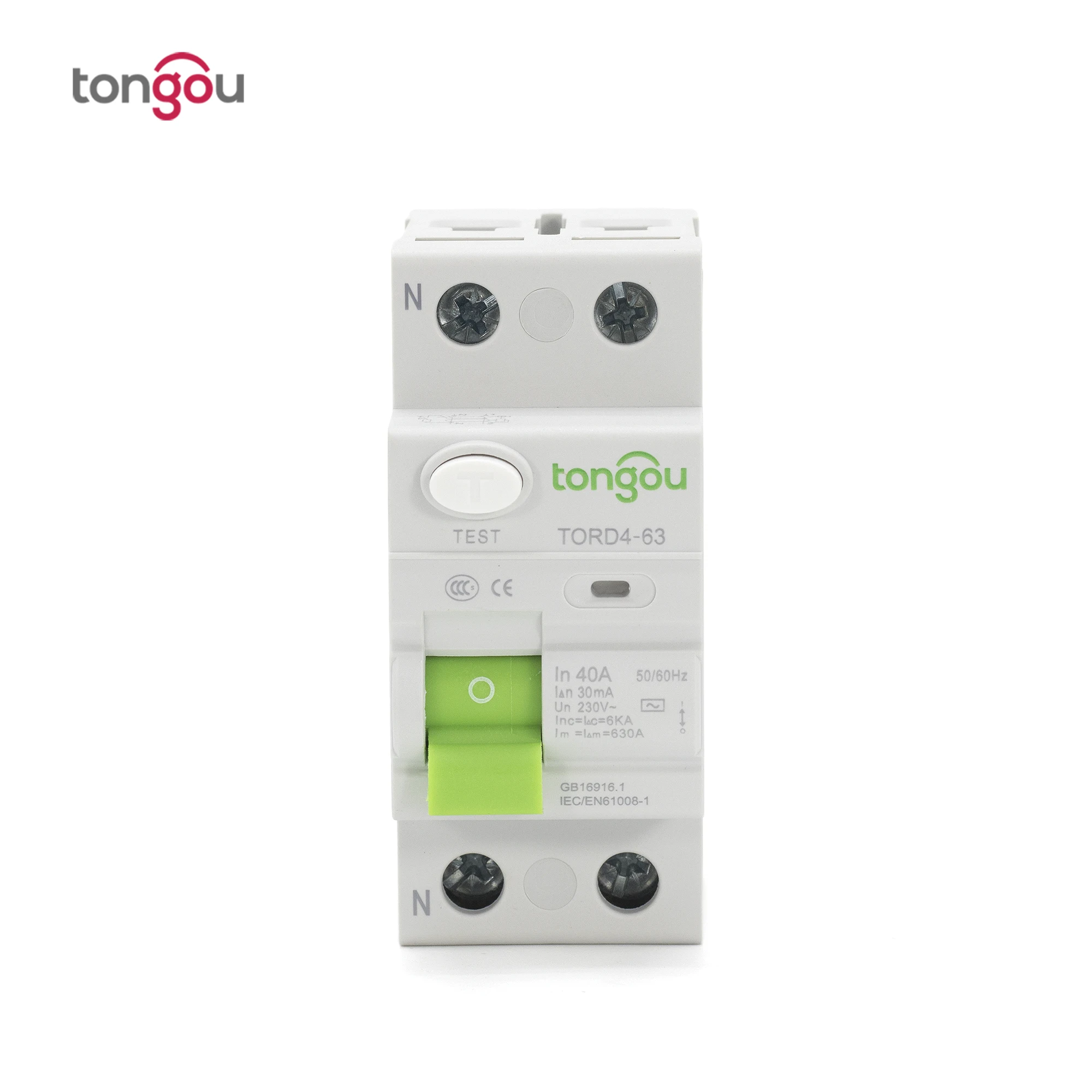

УЗО AC 2P 16A 10mA 30mA 6KA RCCB RCD 110В 230В выключатель переменного тока дифференциальный выключатель безопасности TORD4-63

Горячая Распродажа

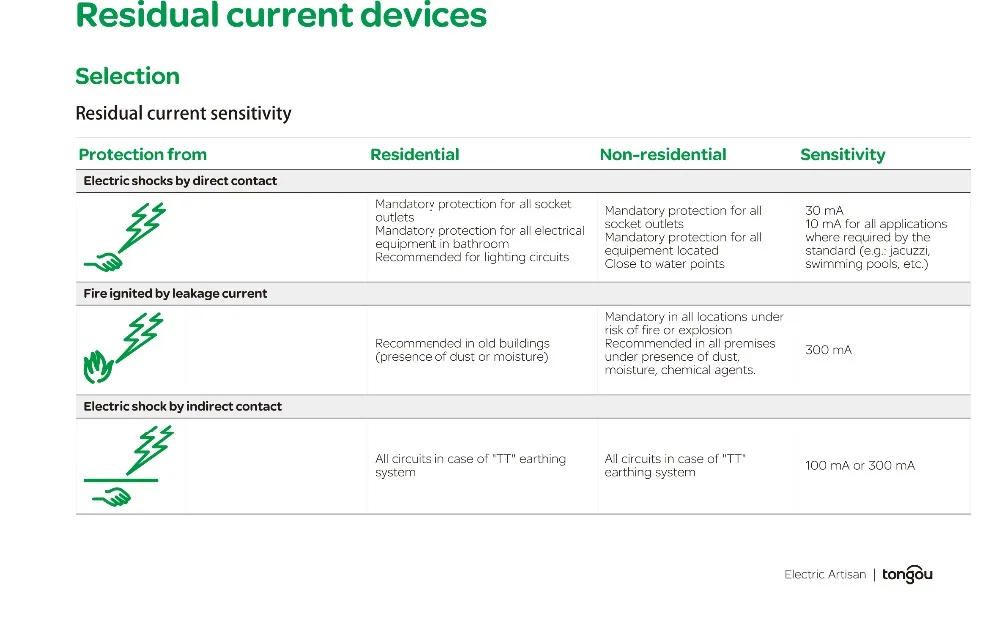

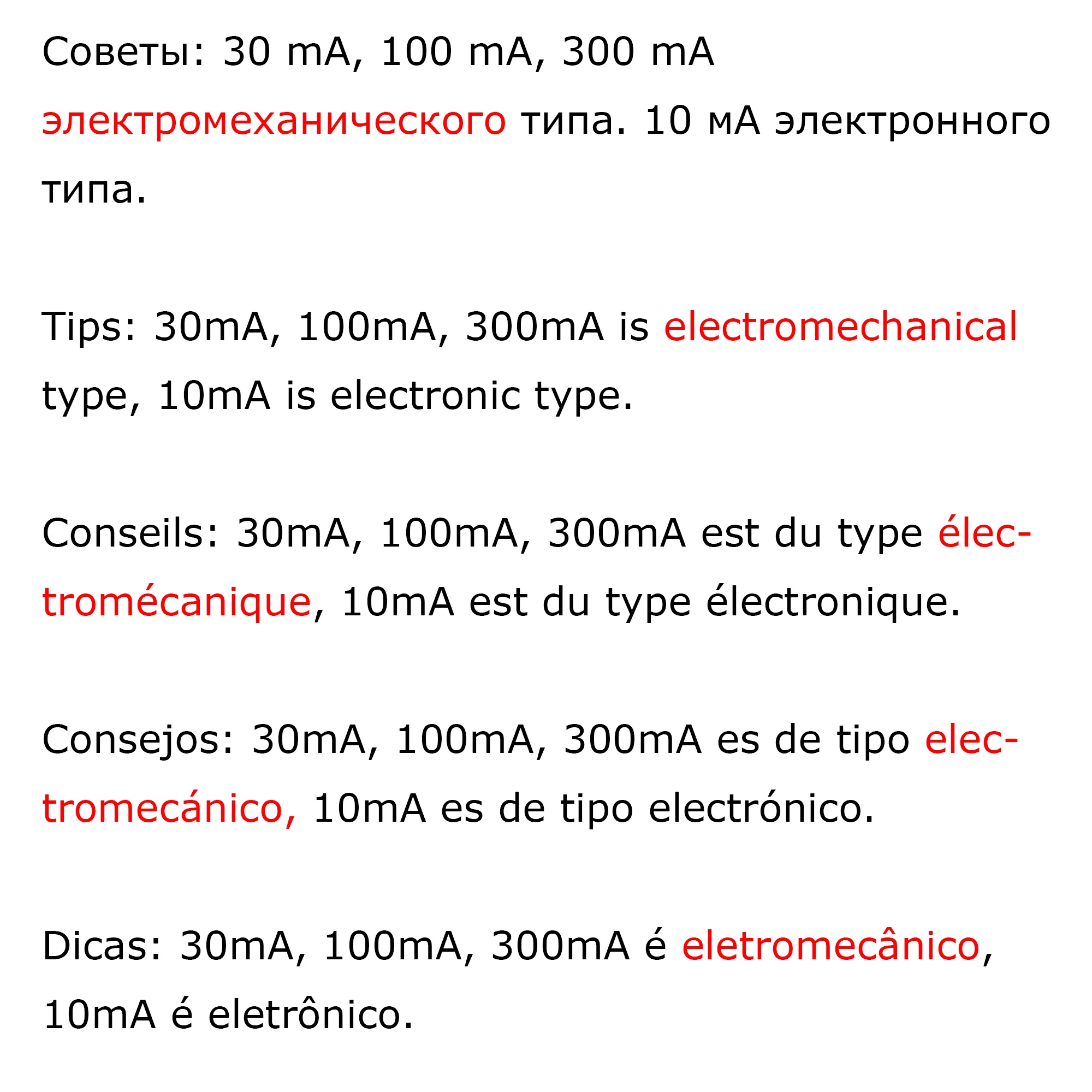

Советы: 30 мА, 100 мА, 300 мА-электромагнитный тип, 10 мА-электронный тип.

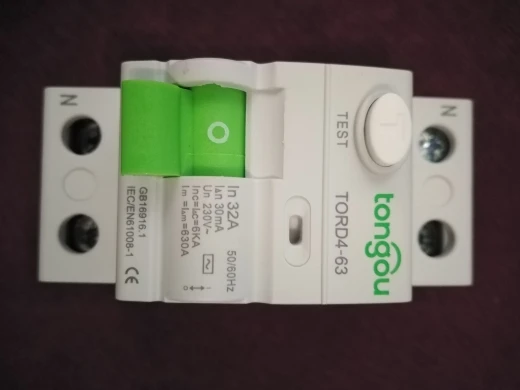

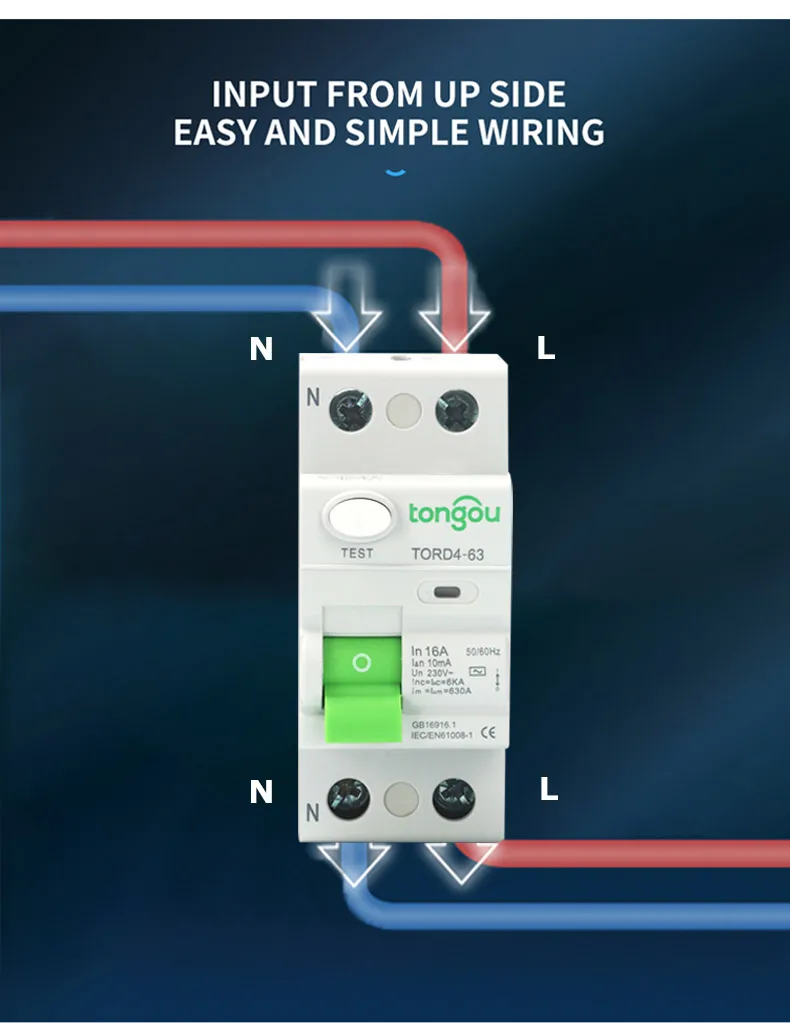

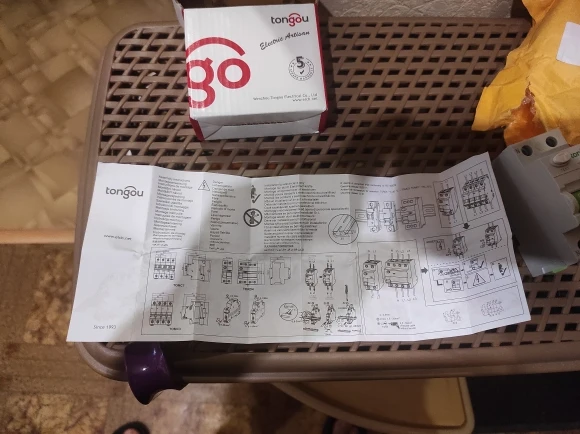

Есть схема подключения над кнопкой тестирования, пожалуйста, следуйте ей. Источник питания должен входить сверху и выходить снизу. Нейтральная линия слева и прямая линия справа.

Остаточный ток выключателя применим к электрические схемы с номинальным напряжением 230/400 В переменного тока, частоты 50/60Hz и номинальный ток до 16Amp.

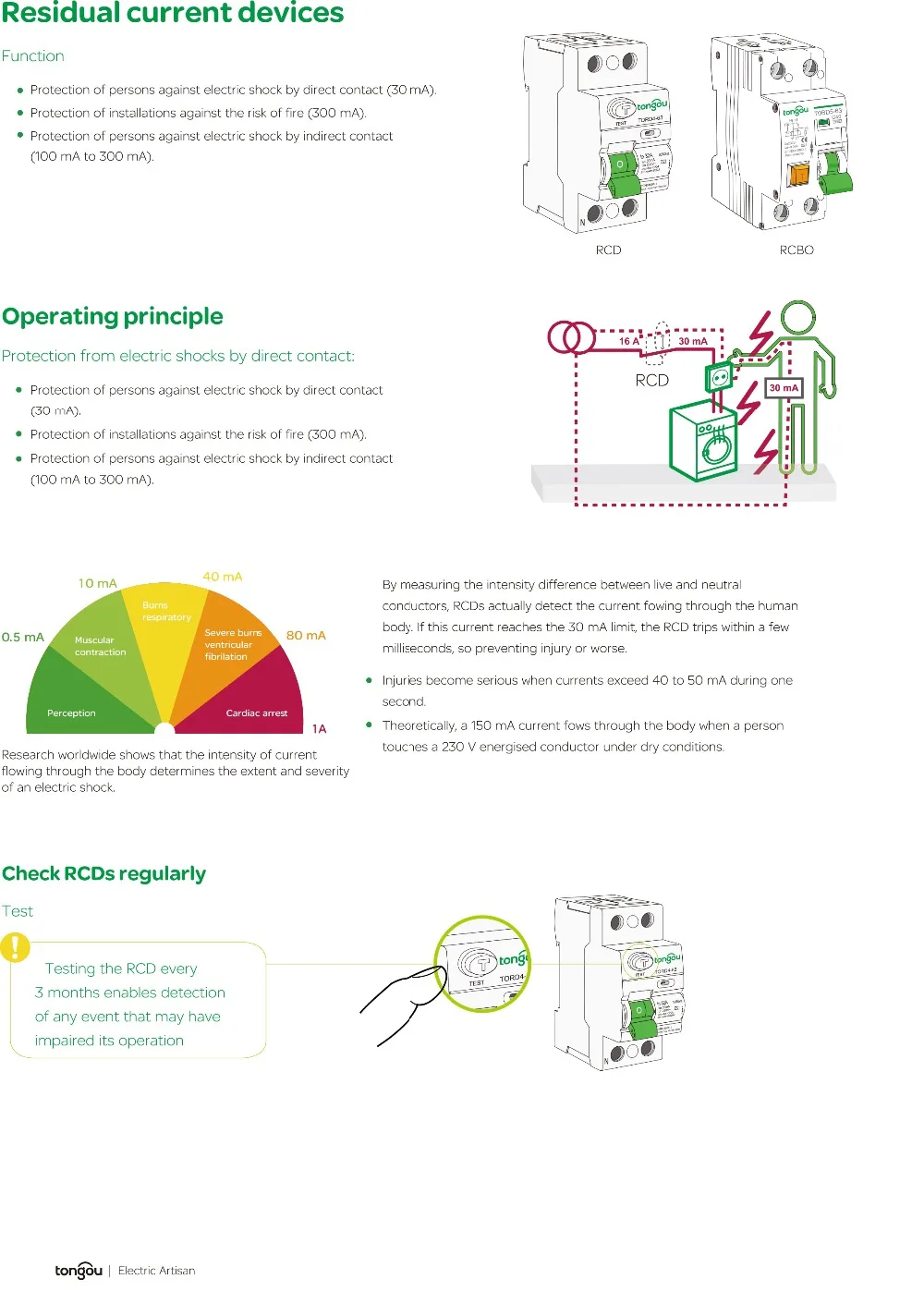

RCCB обеспечивает непрямую защиту тела оператора при таком условии, что открытые живые части должны быть соединены с правильным заземляющим столбом. RCCB также обеспечивает защиту от пожарной опасности, вызванной током заземления из-за функционального сбоя устройства защиты от перегрузки по току.

Особые замечания:

1. RCCB с номинальной чувствительностью до 10 мА может использоваться в качестве дополнительного защитного устройства в случае другихЗащитное устройство не обеспечивает защиту от удара электрическим током.2. RCCB предназначен для бытовой установки и другого аналогичного применения, предназначен для непрофессиональной эксплуатации,И техническое обслуживание не требуется.3. RCCB обеспечивает защиту от удара электрическим током, вызванного прямыми контактами обеих защищенных линий, илиТок утечки между этими двумя линиями.4. Специальные устройства, такие как устройства защиты от перенапряжения, разрядник перенапряжения и т. Д., рекомендуется установить на восходящей линии к RCCB в качестве предостережения от потенциального перенапряжения напряжения и тока на его входной мощности.

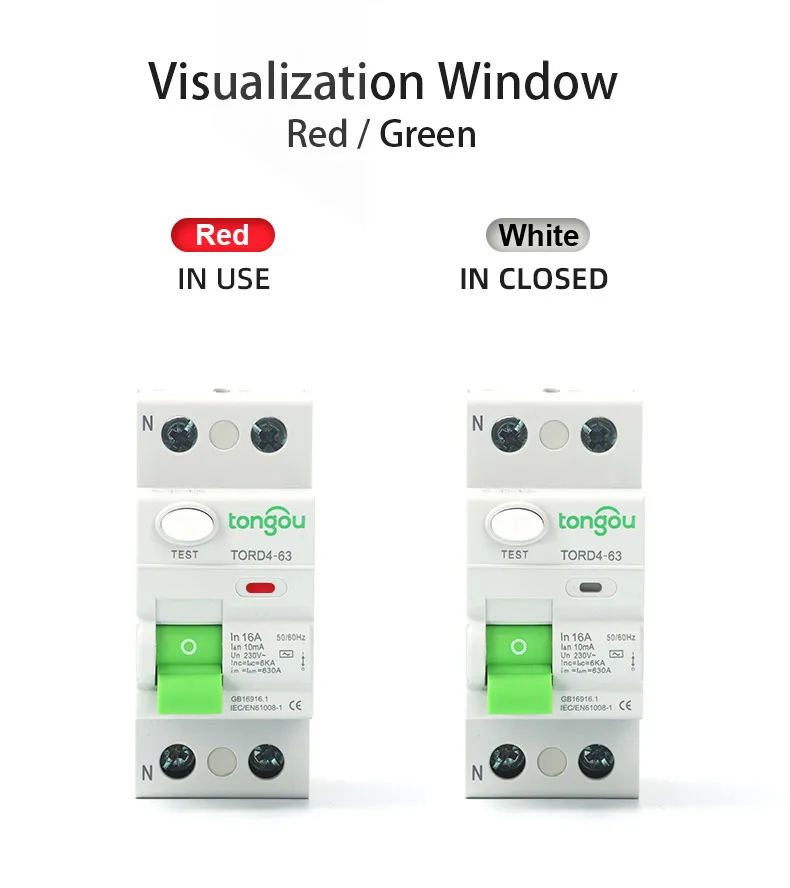

5. Удовлетворяющие условия и применения, как указано выше, RCCB с индикатором «ВКЛ-ВЫКЛ» считается подходящим для функции изоляции.

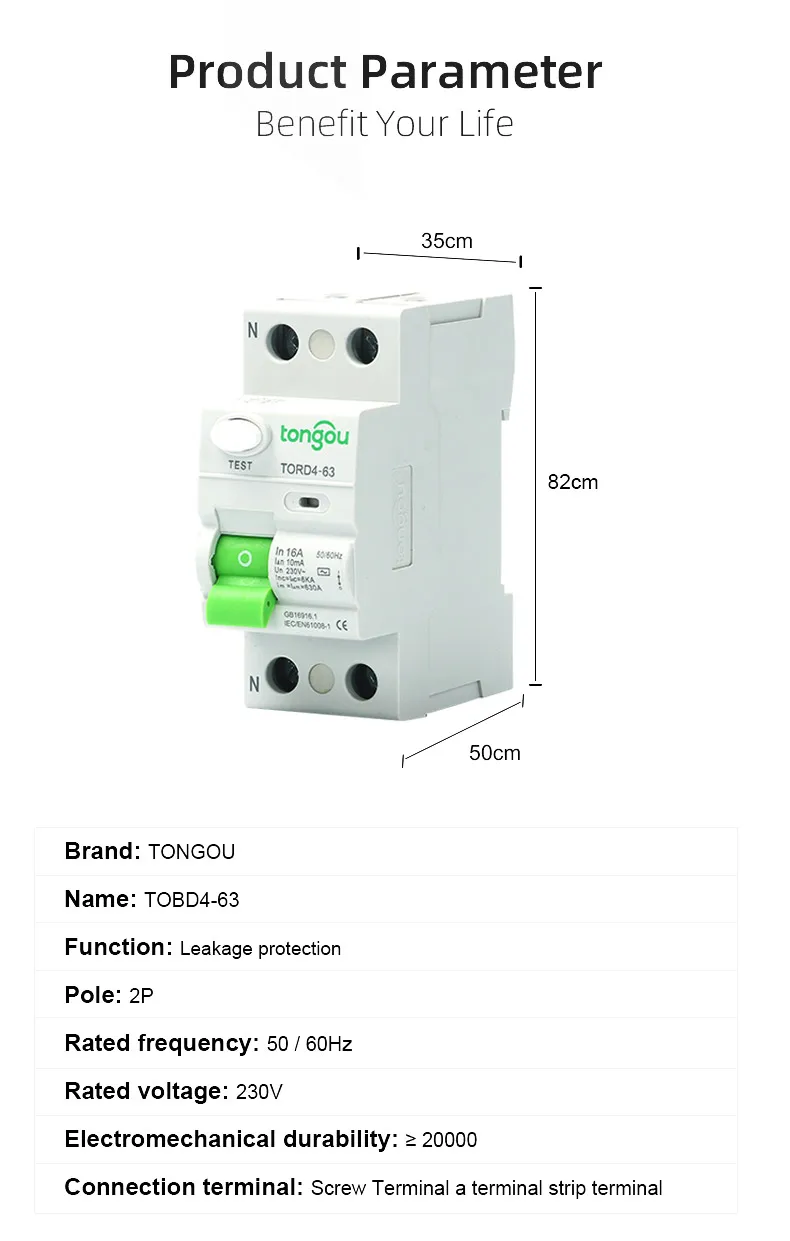

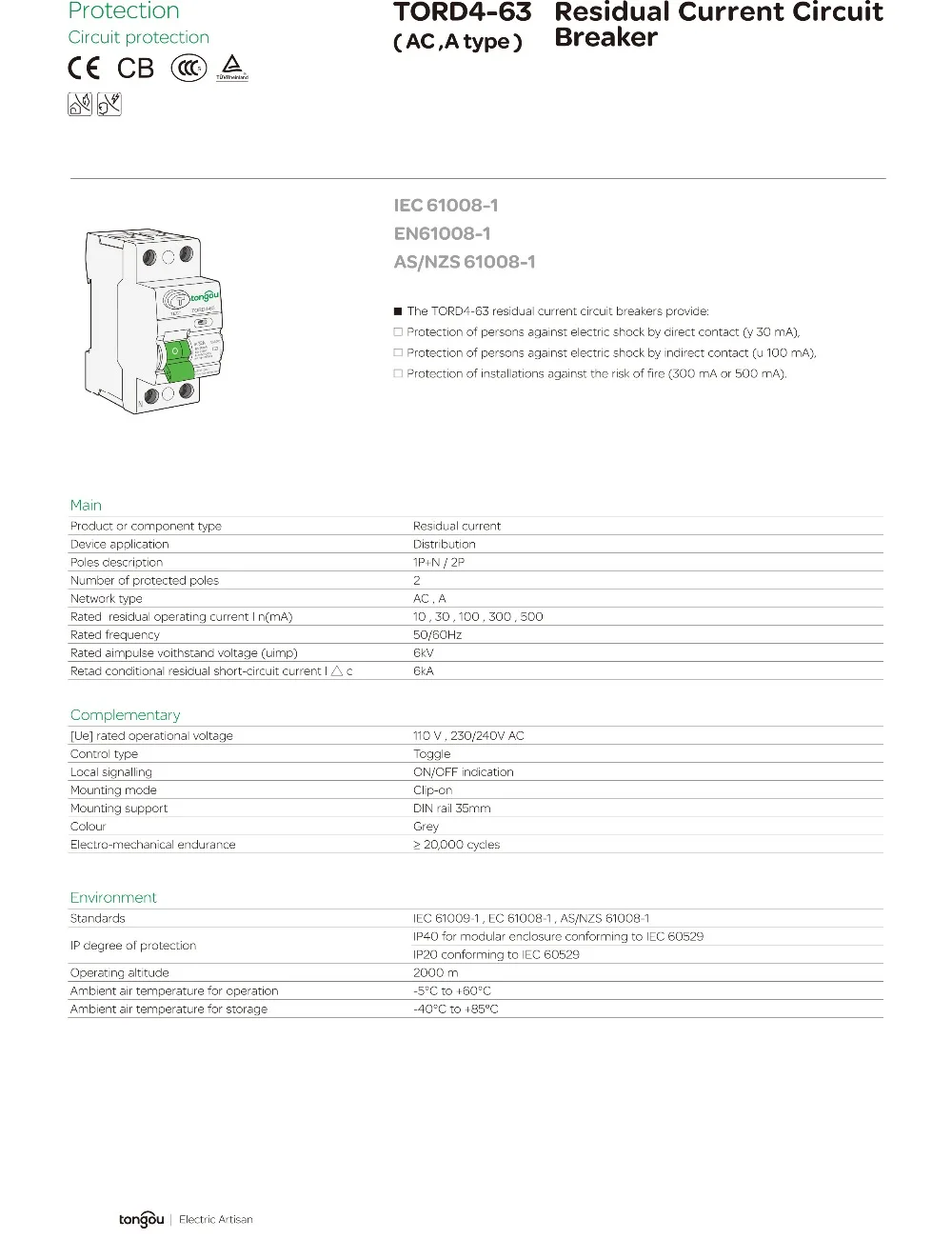

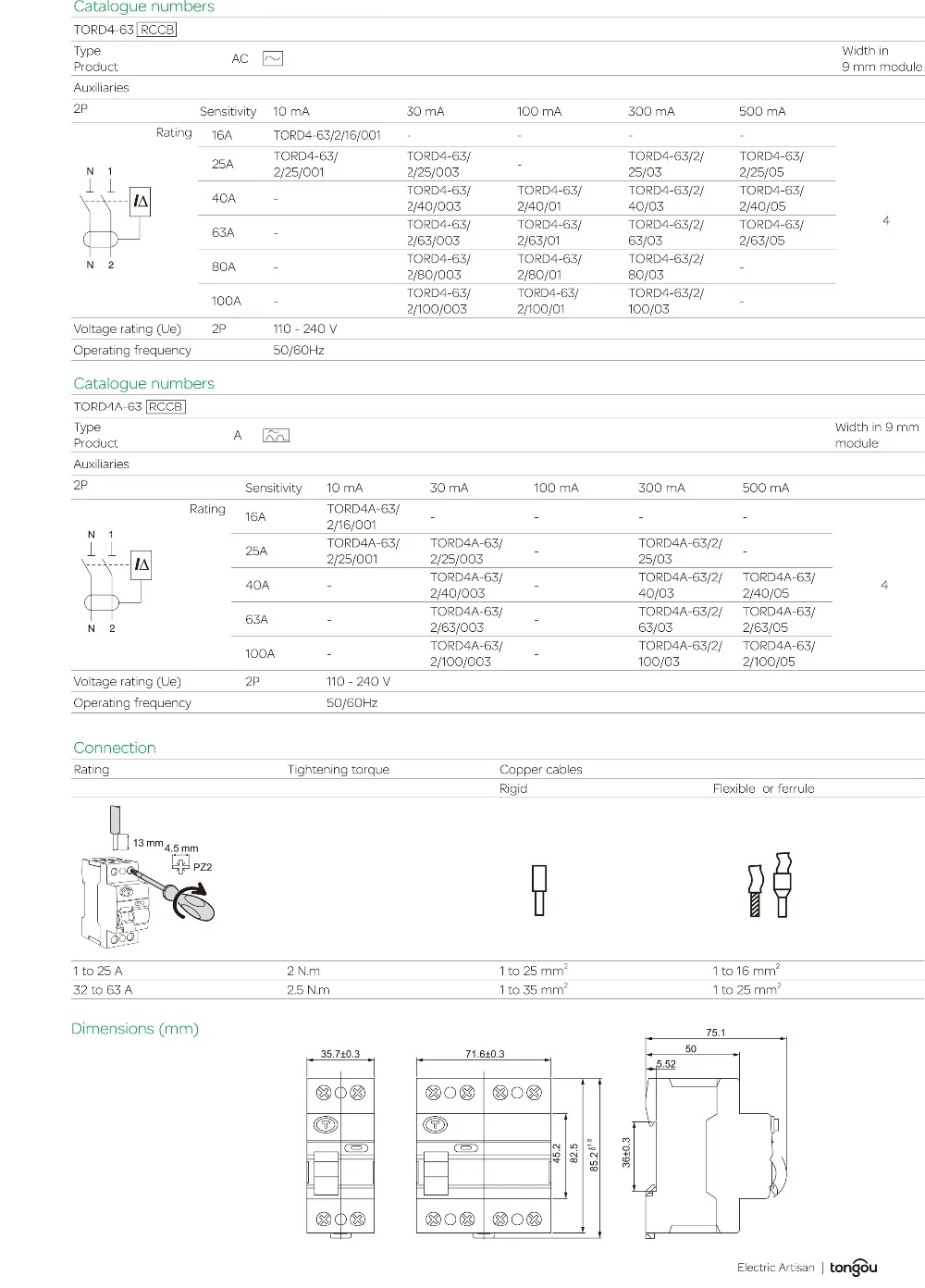

Название модели

TORD4-63

Модель

Электронный/магнитный тип

Отключающий дифференциальный ток Характеристика:

Переменного тока

Полюс No:

Американская классификация проводов 2р

Номинальная производящая и разрывная способность

630A

Номинальный ток (A)

16A

Номинальное напряжение

110 В 220 в 230 В переменного тока

Номинальная частота

50/60Hz

Номинальный остаточный рабочий ток | △(A):

0,01

Номинальный остаточный нерабочий ток | △ no:

0,5 | △ n

Номинальный условный ток короткого замыкания вкл:

6kA

Номинальный условный остаточный ток короткого замыкания | △c:

6kA

Отключения время автономной работы:

Мгновенное отключение ≤ 0,1 с

Диапазон остаточного тока отключения:

0,5 | △n ~ | △n

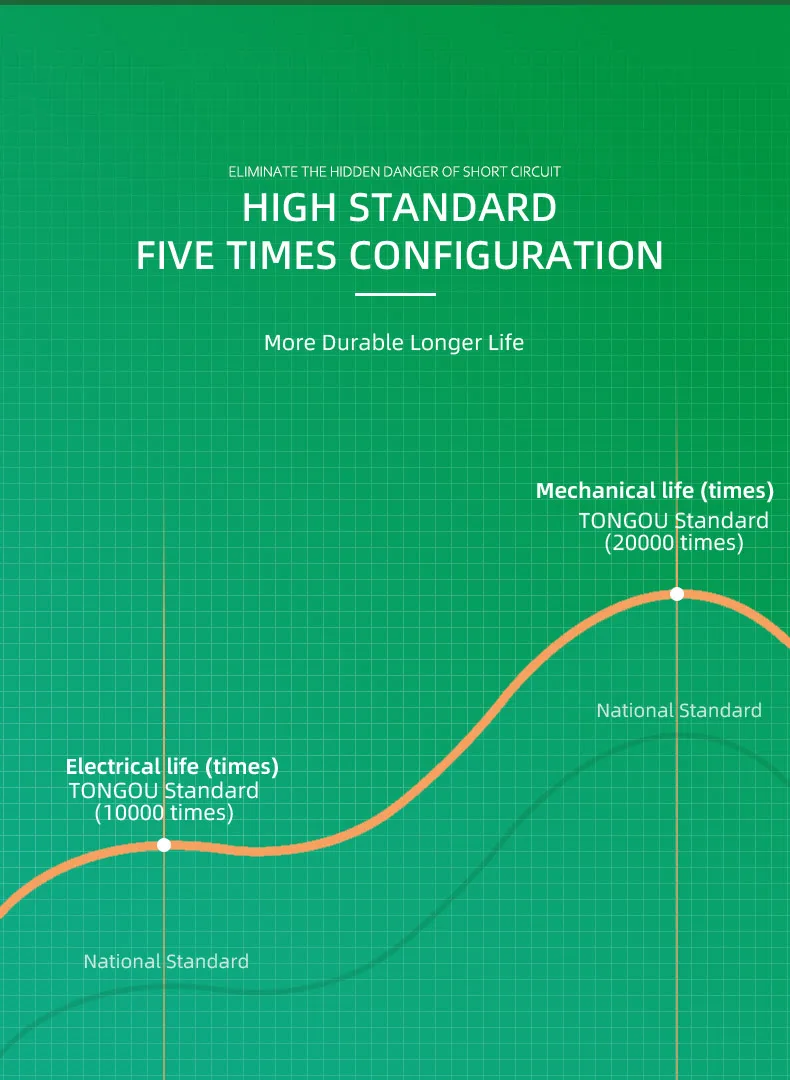

Электро-механическая выносливость

≥ 20000 циклов

Мощность подключения:

Жесткий Проводник 25 мм ⊃ 2;

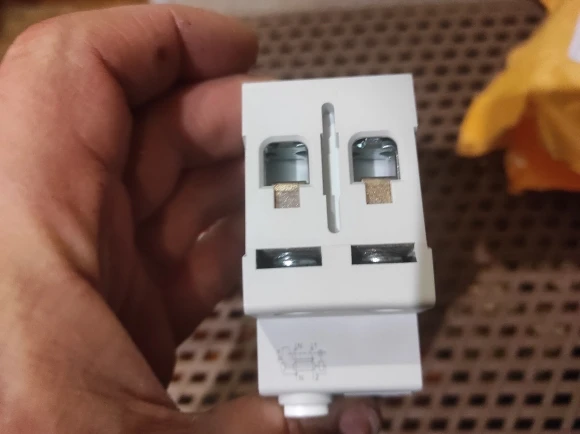

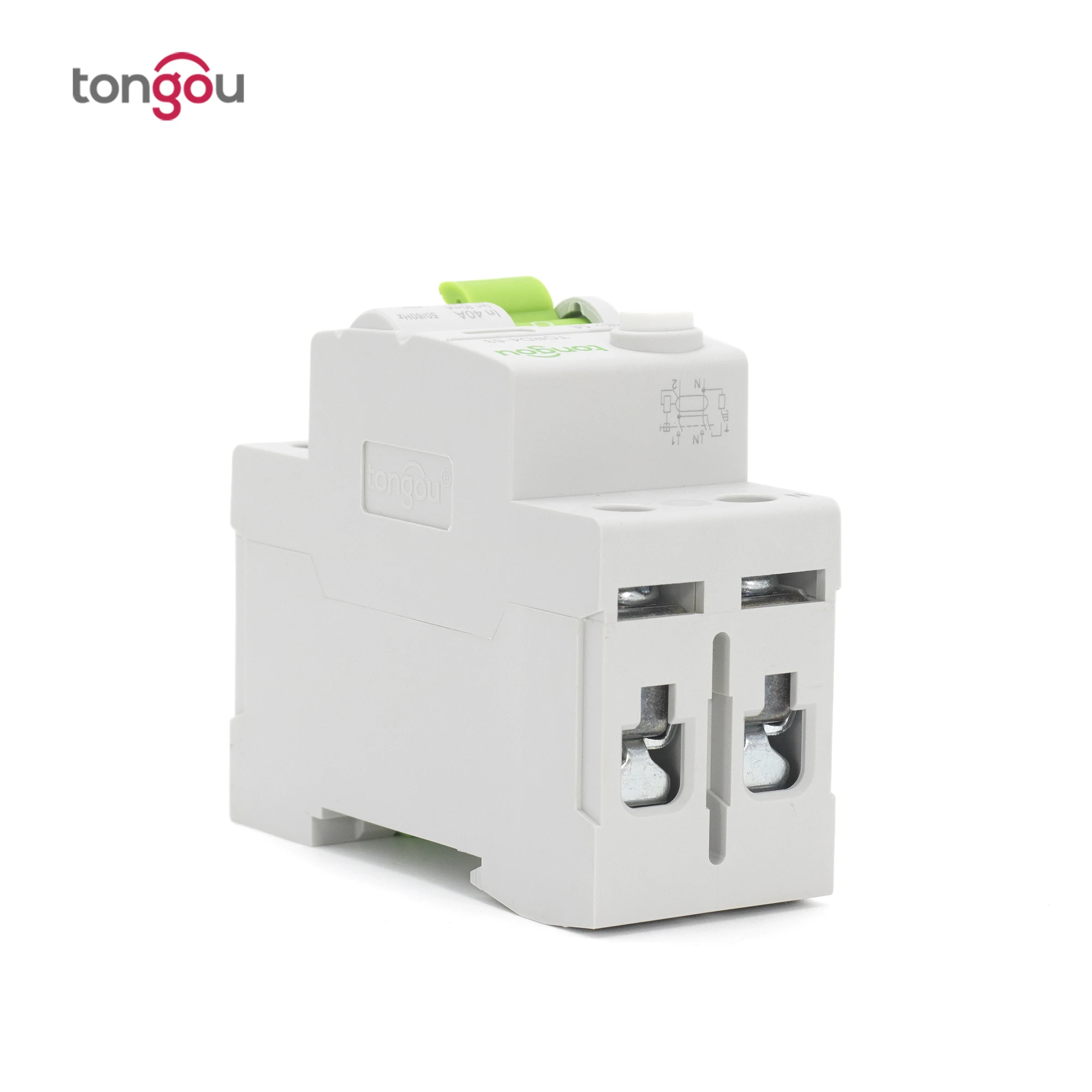

Соединительный терминал

Винтовые клеммыСтолб терминал с зажимом

Крепление крутящего момента

2,0 нм

Установка

На симметричной din-рейке 35 ммДля монтажа в панель
