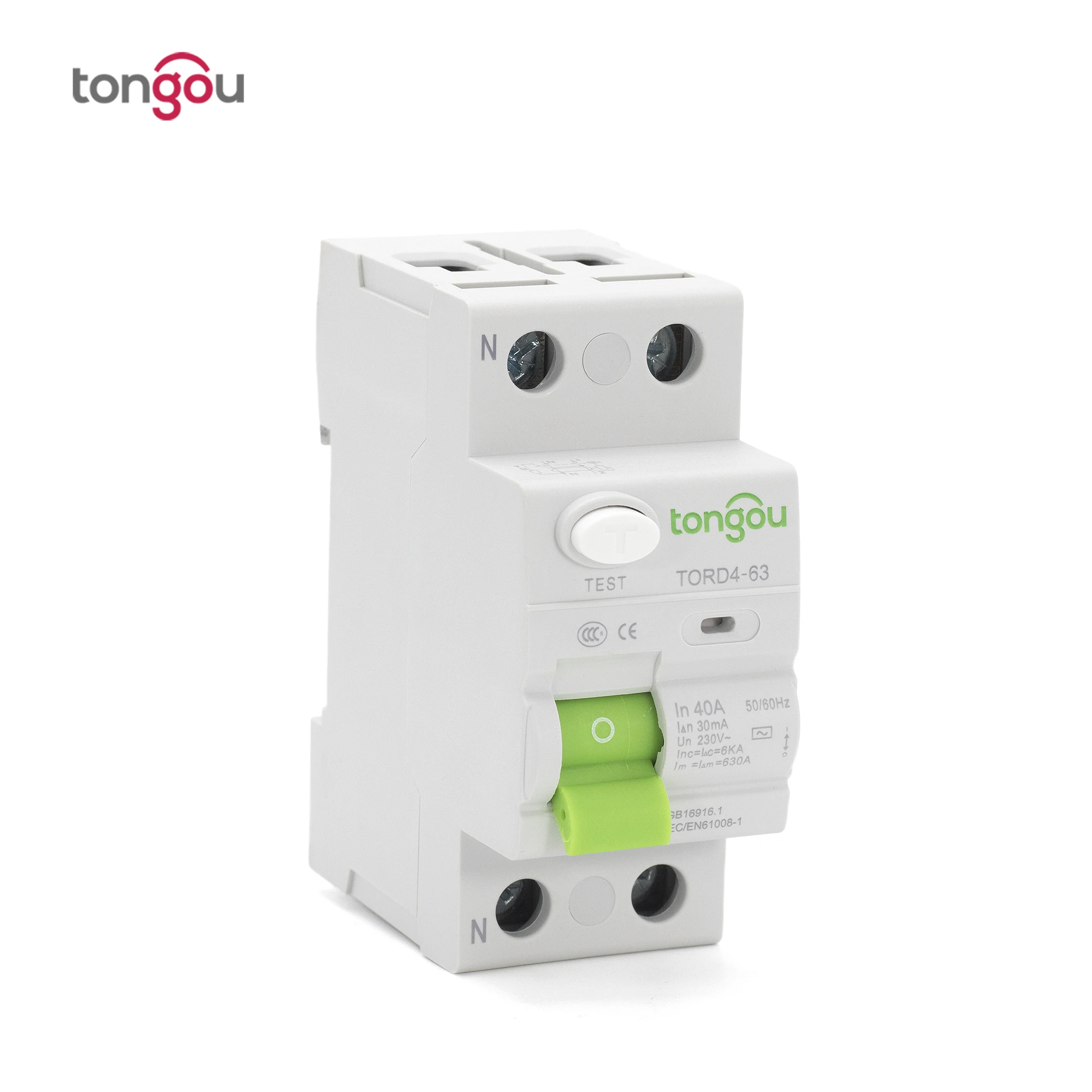

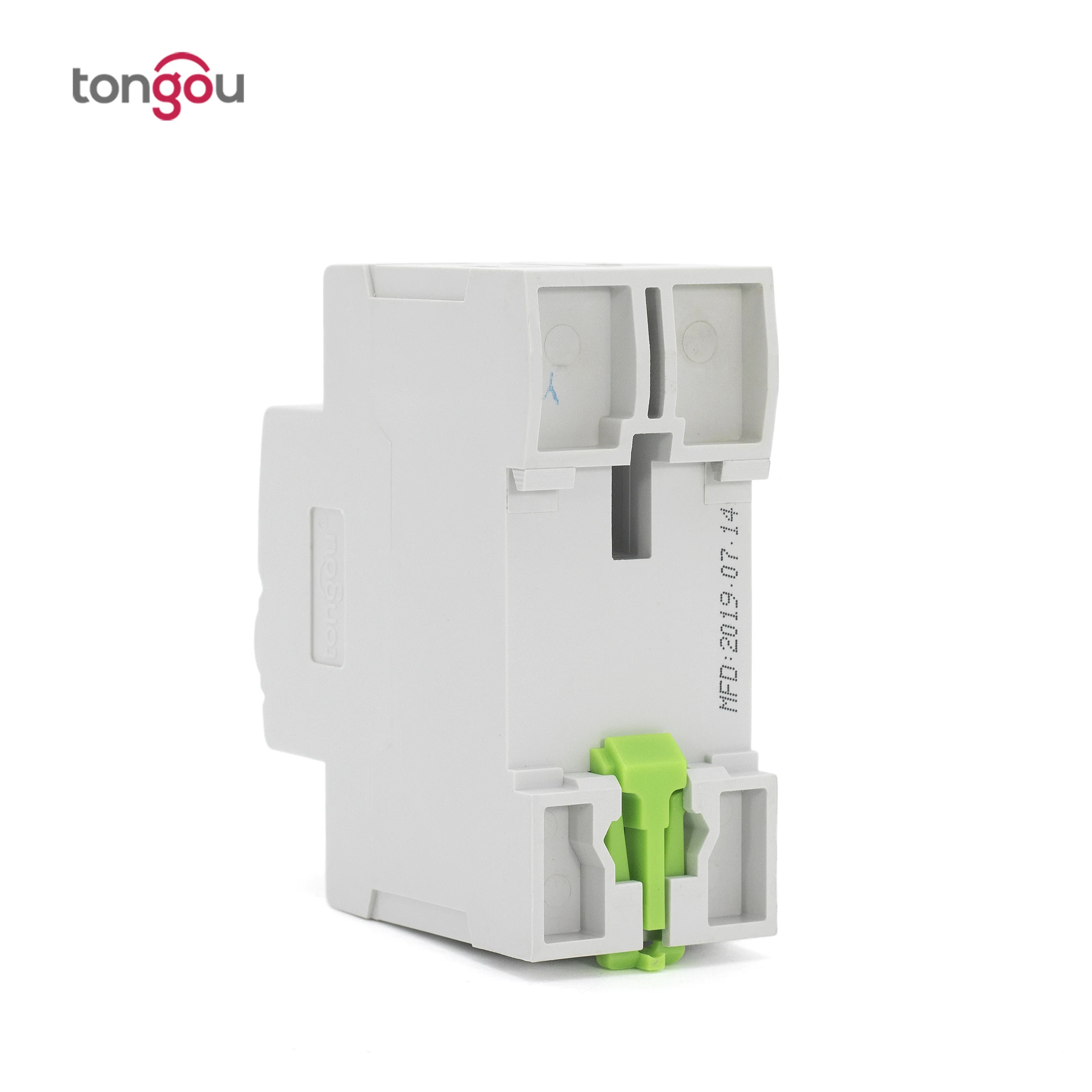

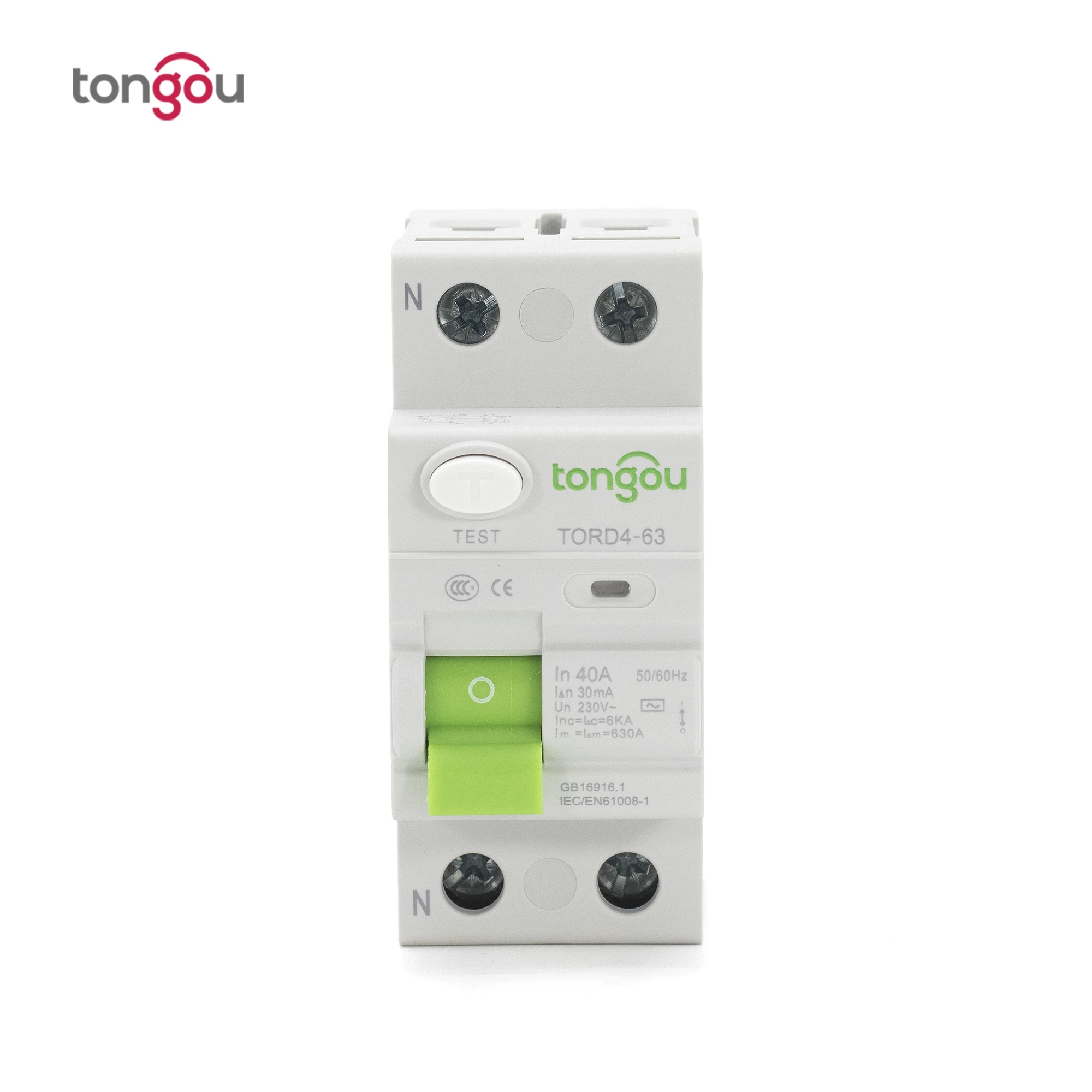

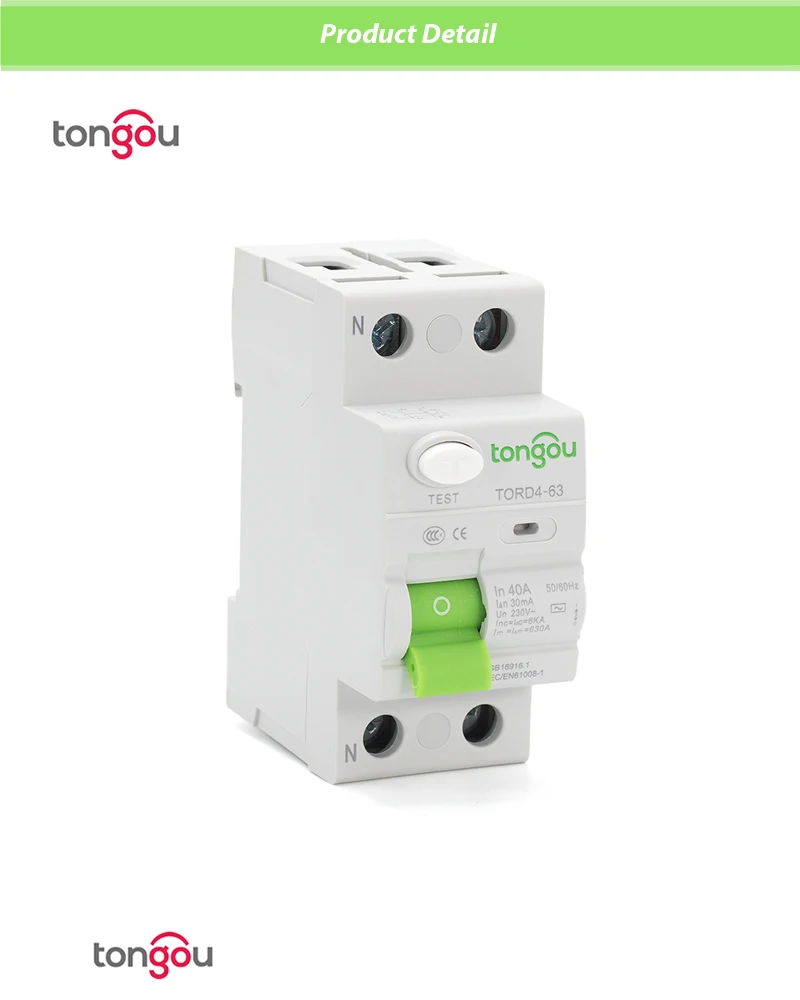

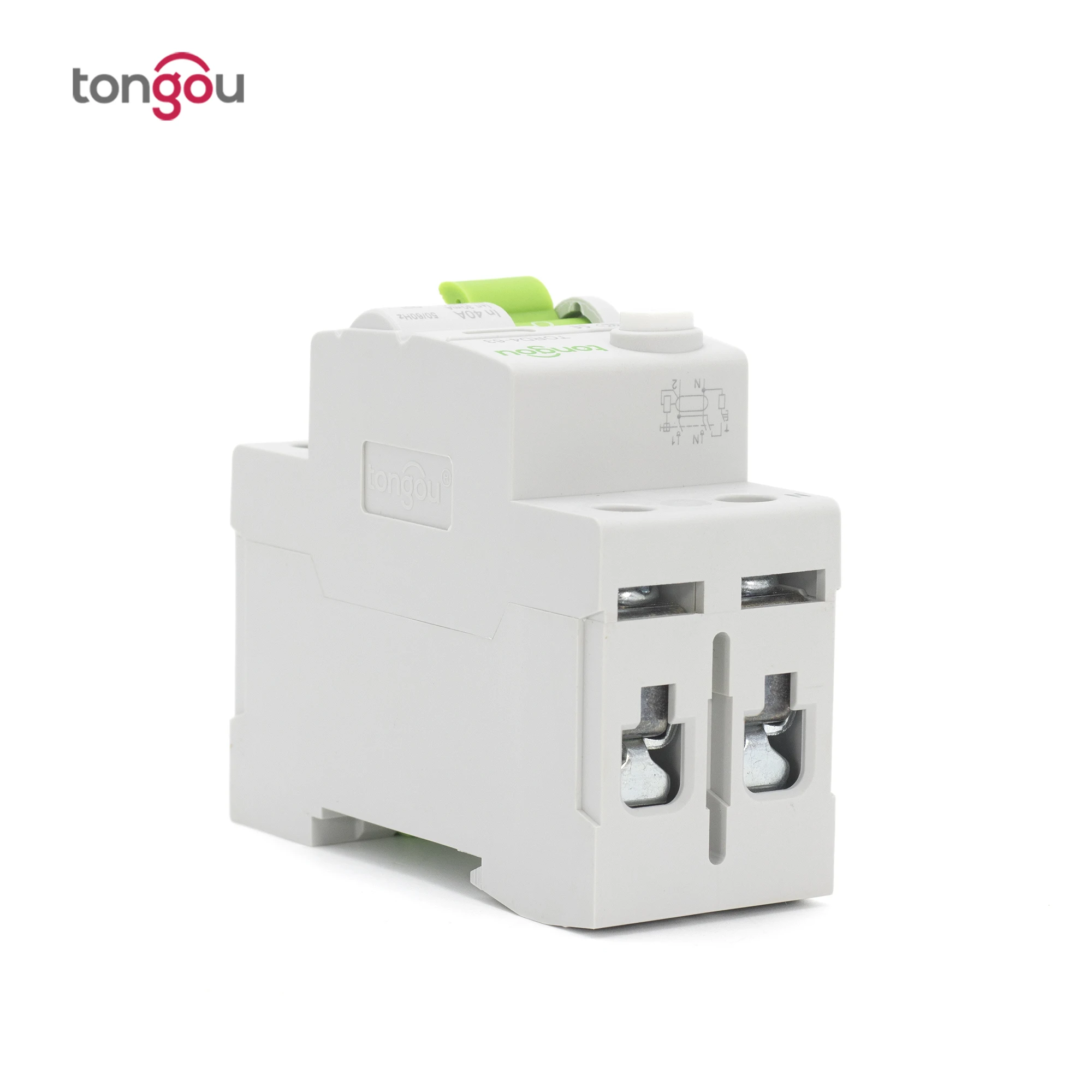

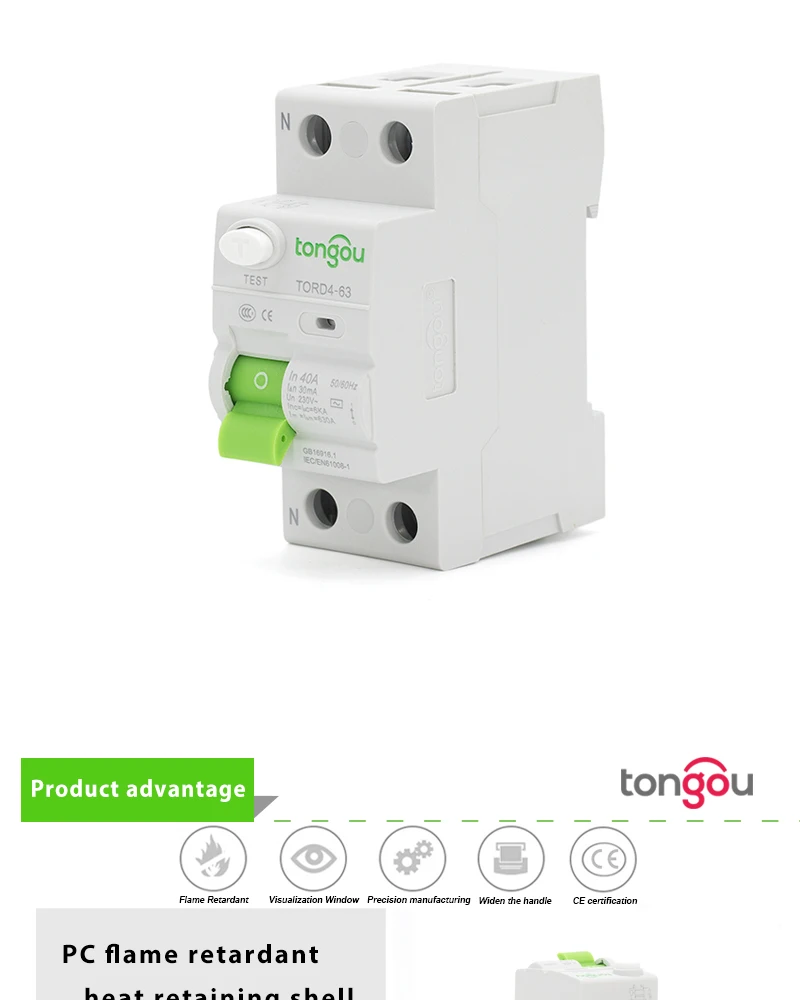

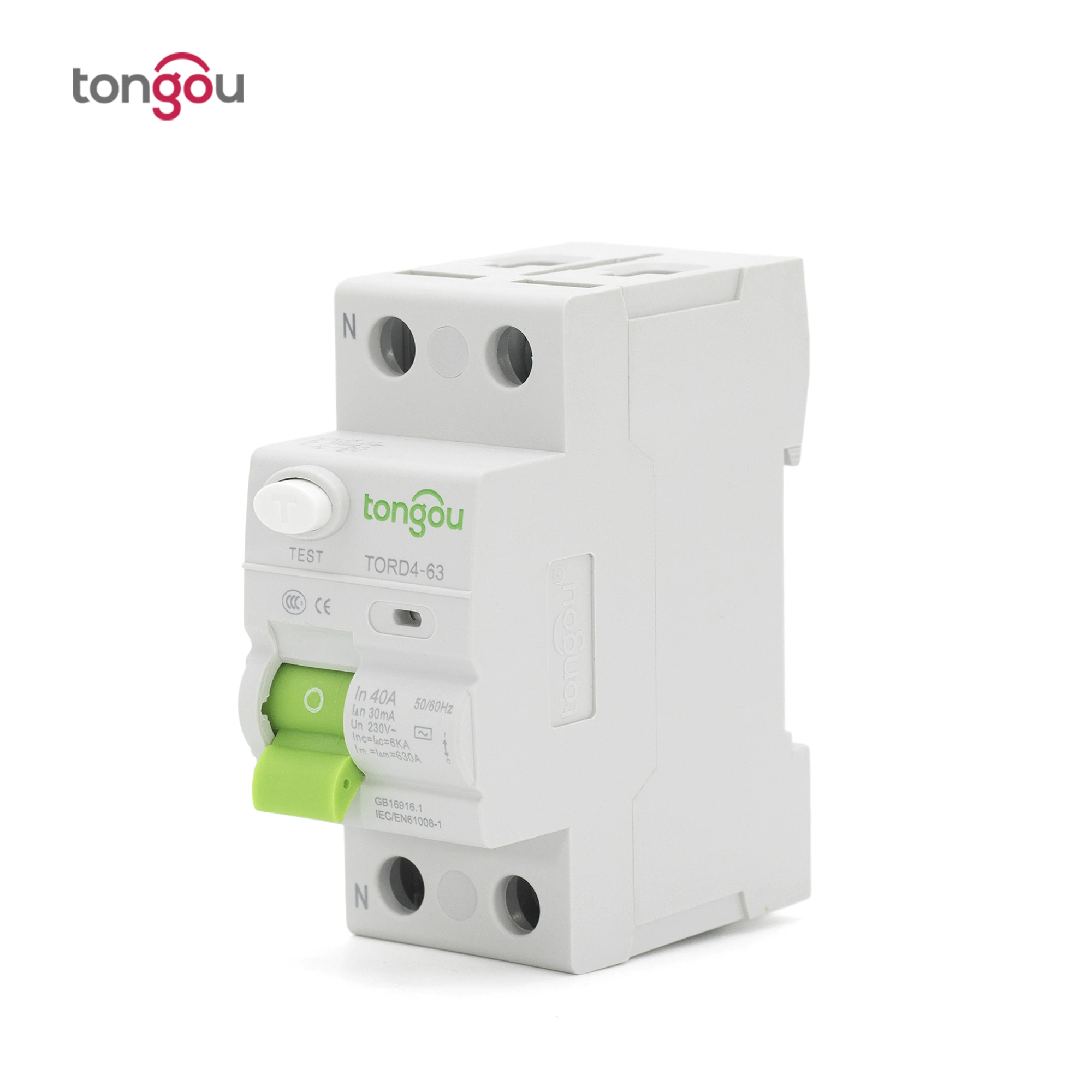

Автоматический выключатель переменного тока, 16 А, 30 мА, 110 В, 230 В

Легко изменить в Adobe Illustrator

Оба товара являются товарными знаками нашей компании.

Официальный веб-сайт: www.elcb.net

Общие сведения:

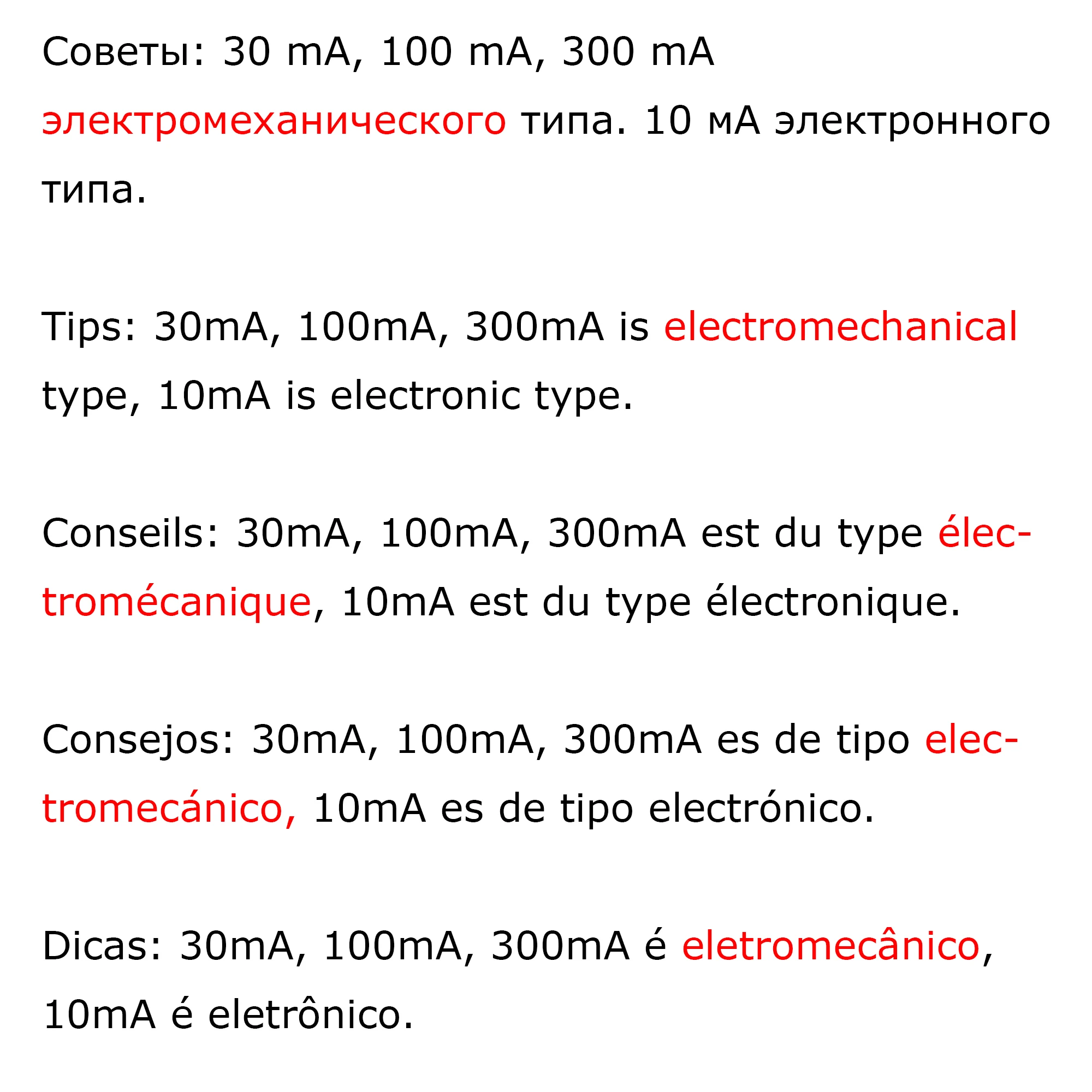

Советы: 30 мА, 100 мА, 300 мА-электромагнитный тип, 10 мА-электронный тип.

Остаточный ток выключателя применим к электрические схемы с номинальным напряжением 230/400 В переменного тока, частоты 50/60Hz и номинальный ток до 16Amp.

RCCB обеспечивает непрямую защиту тела оператора при таком условии, что открытые живые части должны быть подключены к надлежащему заземляющему полюсу. RCCB также обеспечивает защиту от пожарной опасности, вызванной током повреждения земли из-за функционального выхода из строя устройства защиты от перегрузки по току. Особые замечания: 1. RCCB с номинальной чувствительностью до 10 мА может использоваться как дополнительный защитный чехол Защита устройства не обеспечивает его защиту от электрического удара. 2. RCCB предназначен для бытовой установки и других аналогичных приложений, предназначен для непрофессиональной эксплуатации, И никакого обслуживания не требуется. 3. RCCB обеспечивает защиту от электрического удара в результате прямых контактов обеих защищенных линий, или Ток утечки между этими двумя линиями. 4. Определенные устройства, такие как устройства защиты от перенапряжения, разрядник перенапряжения и т. Д., рекомендуется установить на восходящей линии к RCCB в качестве предосторожности от потенциального перенапряжения и тока, происходящего на его входной стороне питания.

5. Удовлетворение условий и приложений, как указано выше, RCCB с «ВКЛ-ВЫКЛ» показывающее устройство считается подходящим для функции изоляции.



Технические данные: Название модели  TORD4-63 Модель Электронный/магнитный тип Отключающий дифференциальный ток Характеристика: Переменного тока Полюс No: Американская классификация проводов 2р Номинальная мощность изготовления и разрыва 630A Номинальный ток (А) 16A Номинальное напряжение 110 В 220 в 230 В переменного тока Номинальная частота 50/60Hz Номинальный остаточный рабочий ток | △(A): 0,01 Номинальный остаточный нерабочий ток | △ нет: 0,5 | △ n Номинальный условный ток короткого замыкания: 6kA Номинальный условный остаточный ток короткого замыкания | △c: 6kA Отключения время автономной работы: Мгновенного срабатывания ≤ 0,1 s Диапазон остаточного напряжения тока: 0,5 | △n ~ | △n Электро-механическая выносливость ≥ 20000 циклов Мощность подключения: Жесткий Проводник 25 мм и sup;2; Соединительный терминал Винтовые клеммы Столб терминал с зажимом Крепление крутящего момента 2,0 нм Установка На симметричной din-рейке 35 мм Панель крепления О нас
