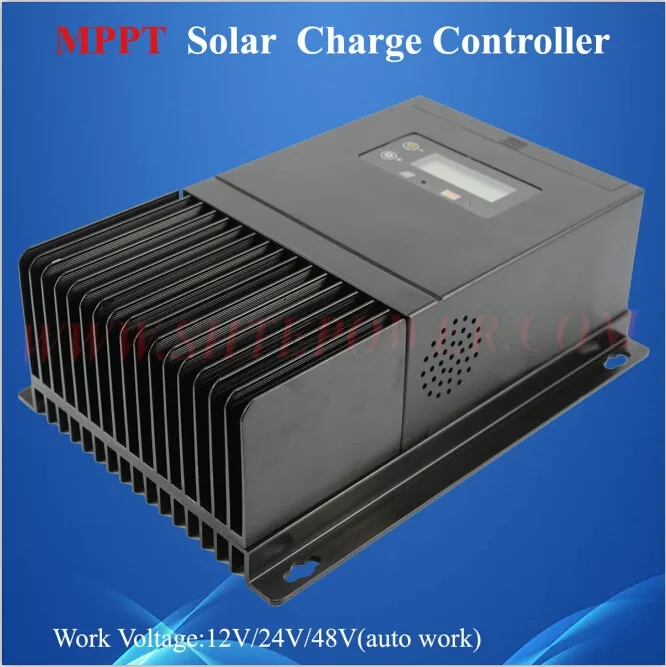

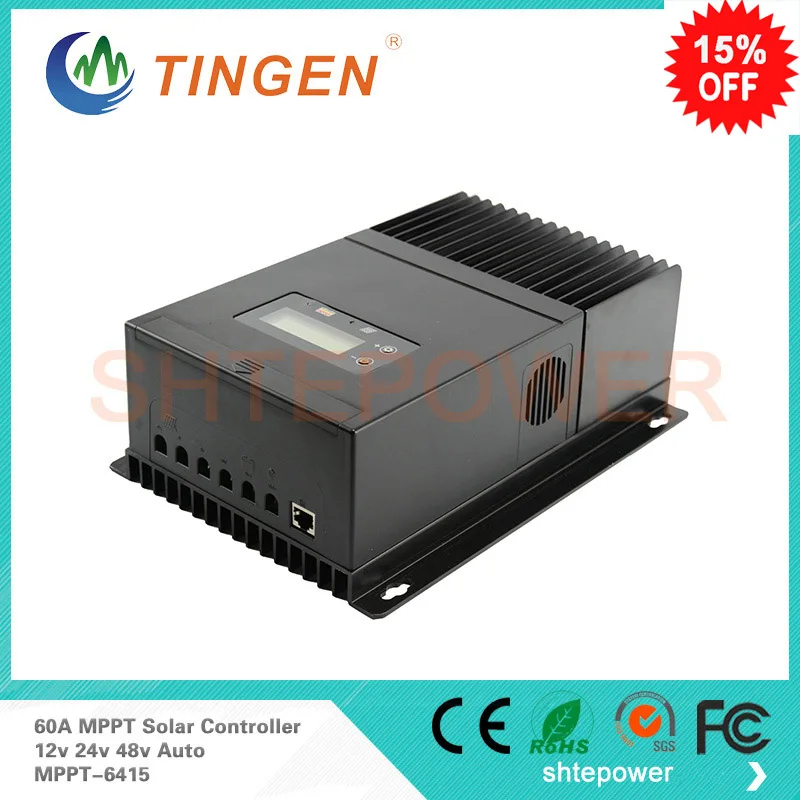

Отличная цена! Высокое качество 60A 60amp 12v24v48v работает mppt Контроллер заряда, регулятор солнечной панели

Спасибо за выбор 12 В 24 в 48 в автоматического MPPT солнечного контроллера заряда. Наш MPPT по своей природе является умным преобразователем постоянного тока в постоянный ток, который был оптимизирован для сбора максимальной энергии из PV массива в солнечных электрических системах на батарейках с помощью различных точек отслеживания максимальной мощности (MPPT) стратегии. Дополнительная цель контроллера заключается в том, чтобы убедиться, что батареи получают полную зарядку, не перегружаясь. Это достигается за счет четырехэтапного процесса зарядки.

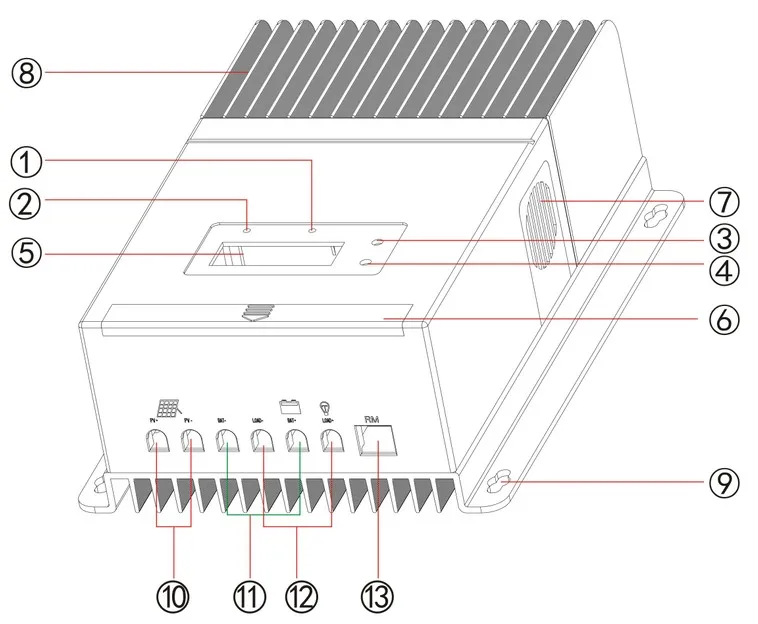

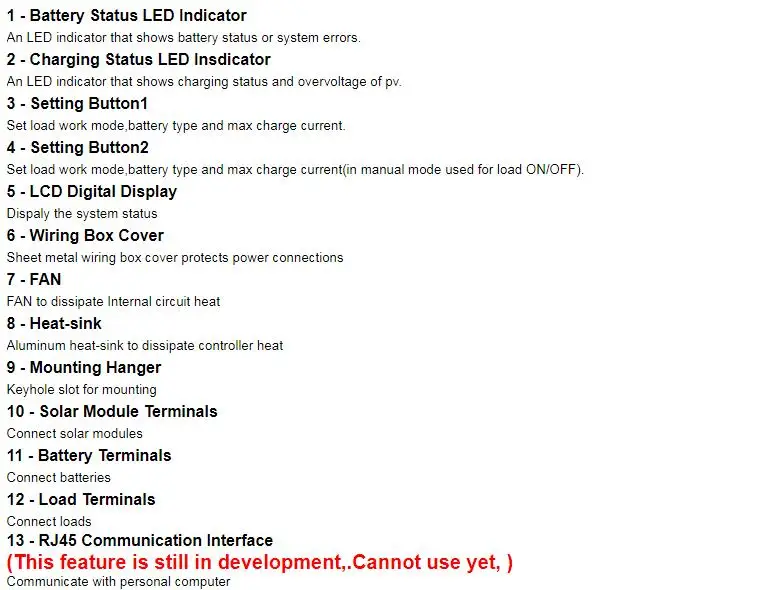

Особенности контроллера заряда MPPT

Преимущество обзор:

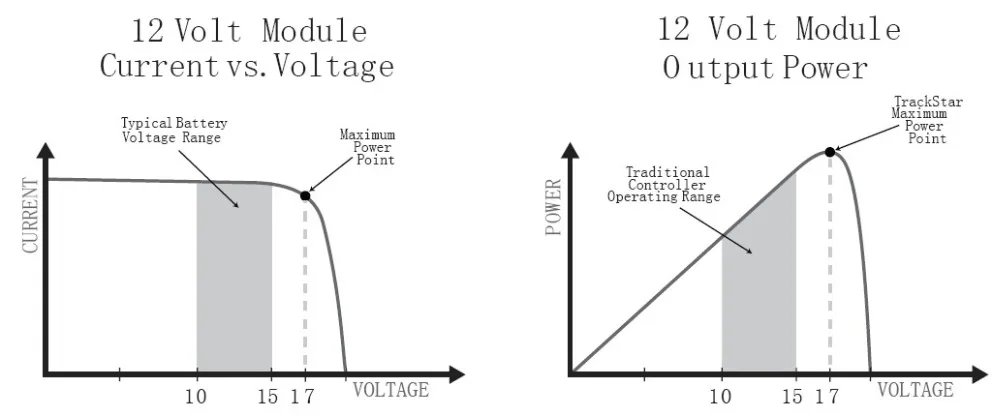

Традиционные контроллеры подключают солнечный модуль непосредственно к батарее при подзарядке. Это требует, чтобы солнечный модуль работал в диапазоне напряжения, который обычно находится ниже V модуляМП. Например, в системе 12 Вольт Напряжение батареи может варьироваться от 10 до 15 В постоянного тока, но в модулеМПОбычно около 16 или 17 вольт. Рисунок 5-1 показаны характерные ток по сравнению с напряжение и выходная мощность поможет подкорректировать недостатки для Номинальная мощность 12 вольт внесетевой модуль.

Массива VМПЭто напряжение, где продукт выходного тока и напряжения (а x Вольт) является самым большим, который падает на «колено» солнечного модуля I-V кривой, как показано слева на рис. 5-1.

Потому что традиционные контроллеры не всегда работают на VМПСолнечной батареи, энергия теряется впустую, что в противном случае может быть использовано для зарядки аккумулятора и нагрузки системы питания. Чем больше разница между напряжением батареи и VМПИз модуля, чем больше энергии будет потрачено впустую. Технология MPPT всегда будет работать с максимальной точкой мощности, что приведет к меньшим расходам энергии по сравнению с традиционными контроллерами.

Условия, которые ограничивают эффективность MPPT

V-образныйМПМодуль солнечной батареи уменьшается по мере увеличения температуры модуля. В очень жаркую погоду, VМПМожет быть близко или даже меньше, чем напряжение батареи. В этой ситуации будет очень мало или нет коэффициента усиления MPPT по сравнению с традиционными контроллерами. Тем не менее, системы с модулями с более высоким номинальным напряжением, чем аккумулятор, всегда будут иметь массив VМПБольше, чем батарея

Стабилизатор напряжения. Кроме того, экономия в проводке из-за снижения солнечного тока делает MPPT стоящим даже в жарких климатических условиях.

Размер в миллиметрах

Нагрузочный модуль постоянного тока Load проводки

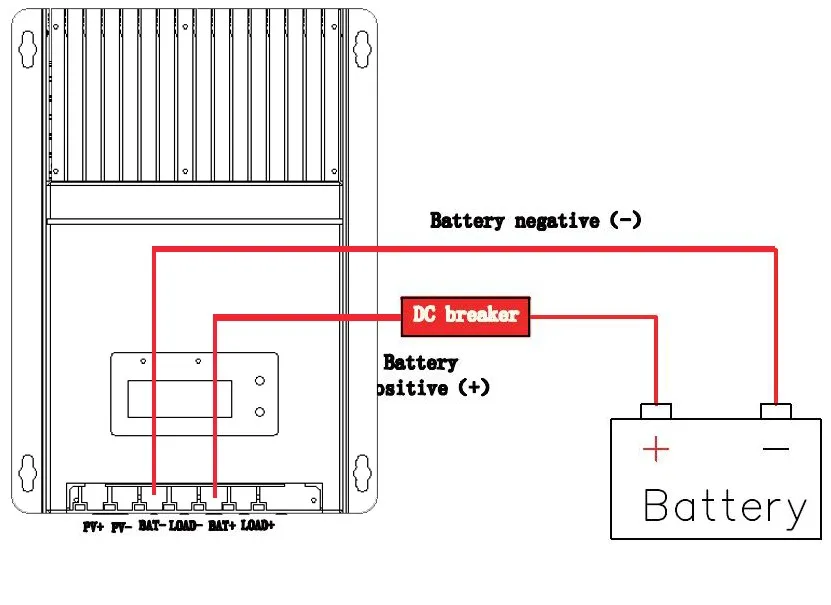

Батарея проводки

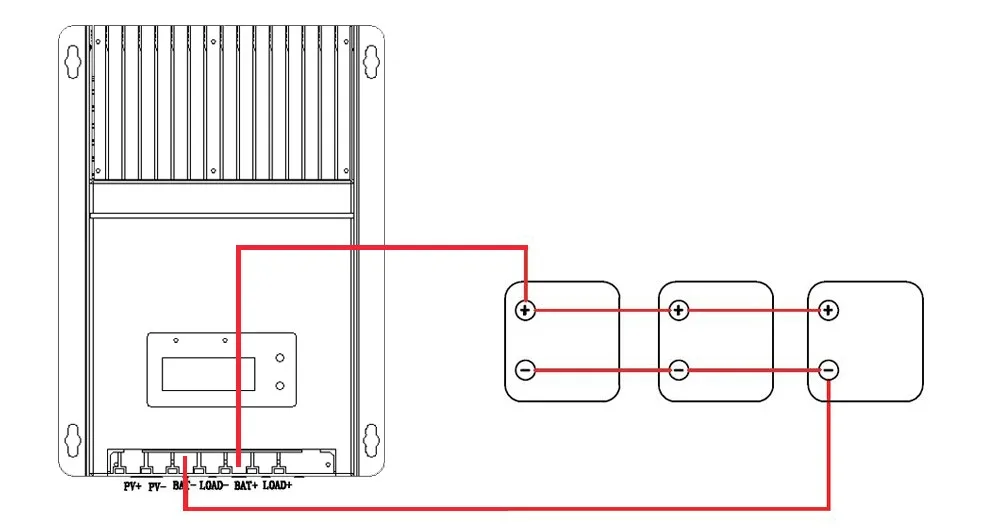

Элементы питания в параллельного соединения

Модульная система на солнечной проводка:

Модули в соединении

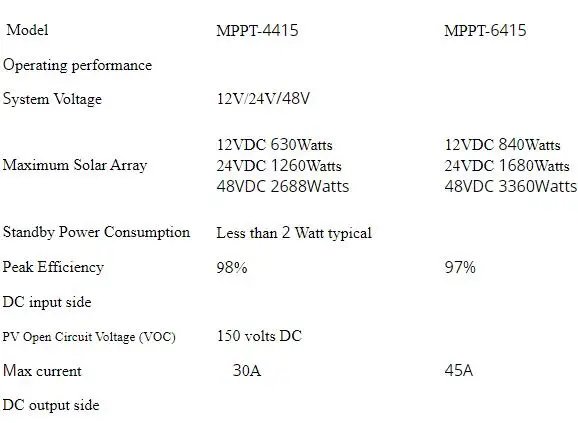

Максимальная Солнечный модуль питания

Несколько солнечных модулей в параллельном соединении (см. Рис. 4-8):Сумма их напряжений не должнаПревышает напряжение открытой цепи 150 в.Сумма солнечной энергии должнаНе превышает максимальную емкость устройства.(См. Таблицу выше)

Слежением за максимальной точкой мощности, Технология

MPPT означает «максимальное отслеживание точки мощности». Это описывает процесс, с помощью которого солнечный модуль всегда работает в точке максимальной мощности. Поскольку точка максимальной мощности может варьироваться в зависимости от режима работы и местных условий, и из-за изменения в течение дня используется термин «отслеживание», т. Е. Отслеживание этого момента.

В настоящее время Boost

В большинстве условий технология MPPT «увеличит» ток солнечного заряда. Например, система может иметь 36 ампер солнечного тока, протекающего в MPPT и 44 Ампер заряда тока, идущего к батарее. MPPT не создает ток! Будьте уверены, что мощность в MPPT такая же, как и мощность из MPPT. Так как мощность является продуктом напряжения и тока (Вольт х ампер), следующее верно *:

(1) питание в MPPT = питание из MPPT

(2) Напряжение x Amps In = вольт Out x Amps Out

* 100% эффективность. Потери в проводке и конвертации существуют.

Если солнечный модульМаксимальное напряжение питания(V)МП) Больше, чем напряжение батареи, из этого следует, что ток батареи должен быть пропорционально больше, чем Солнечный входной ток, так что входная и выходная мощность сбалансирована. Чем больше разница между VМПИ напряжение батареи, чем больше ток. Сила тока может быть значительной в системах, где солнечная батарея имеет более высокое номинальное напряжение, чем батарея.

Батарея зарядки информация

4-х ступенчатый зарядки

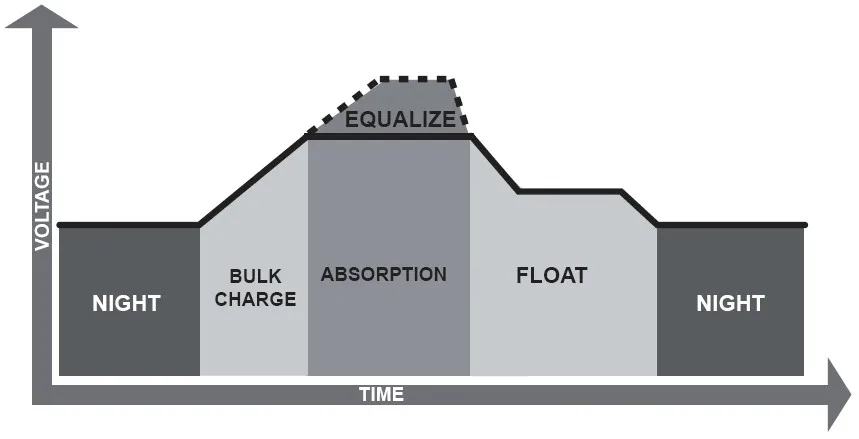

По со слежением за максимальной точкой мощности, имеет 4-ступенчатый алгоритм зарядки аккумулятора для быстрого, эффективная и безопасная зарядка аккумулятора. На рис. 4-2 показана последовательность этапов.

   Слежением за максимальной точкой мощности, алгоритм зарядки

Оптом заряда на сцене

В стадии оптовой зарядки батарея не находится на 100% состоянии заряда, а напряжение батареи еще не заряжено до точки поглощения напряжения. Контроллер поставит 100% доступной солнечной энергии для подзарядки аккумулятора.

Поглощения для сцены

Когда аккумулятор перезаряжен до заданной точки поглощения напряжения, для поддержания напряжения батареи в точке поглощения используется регулирование постоянного напряжения. Это предотвращает нагрев и чрезмерное поглощение батареи. Аккумулятор может полностью заряжаться в точке поглощения напряжения. При подключении RTS точка поглощения компенсируется температурой.

Поплавок для сцены

После того, как аккумулятор полностью заряжен на этапе поглощения, MPPT снижает напряжение батареи до точки напряжения поплавка. Когда аккумулятор полностью перезаряжен, больше не может быть химических реакций, и весь зарядный ток превращается в тепло и газировку. Поплавковый этап обеспечивает очень низкую скорость обслуживания зарядки, уменьшая нагрев и газирование полностью заряженного аккумулятора. Целью поплавка является Защита аккумулятора от длительного перезаряда.

Точка поплавка компенсируется температурой, если RTS подключен.

Установка Управление
