Дисплейный модуль Waveshare 4,2 дюйма E-Ink, красный, черный, белый, трехцветный, интерфейс SPI, совместим с Raspberry PiArduinoSTM32
Waveshare Development Kit Store - Надежность 98%
Более 3328 подписчиков, дата открытия магазина 23.11.2012
- Положительные оценки: 100% (350)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 01.06.2022
5 Отзывов
10 Заказов
0 Отзывов
0 Заказов
Описание

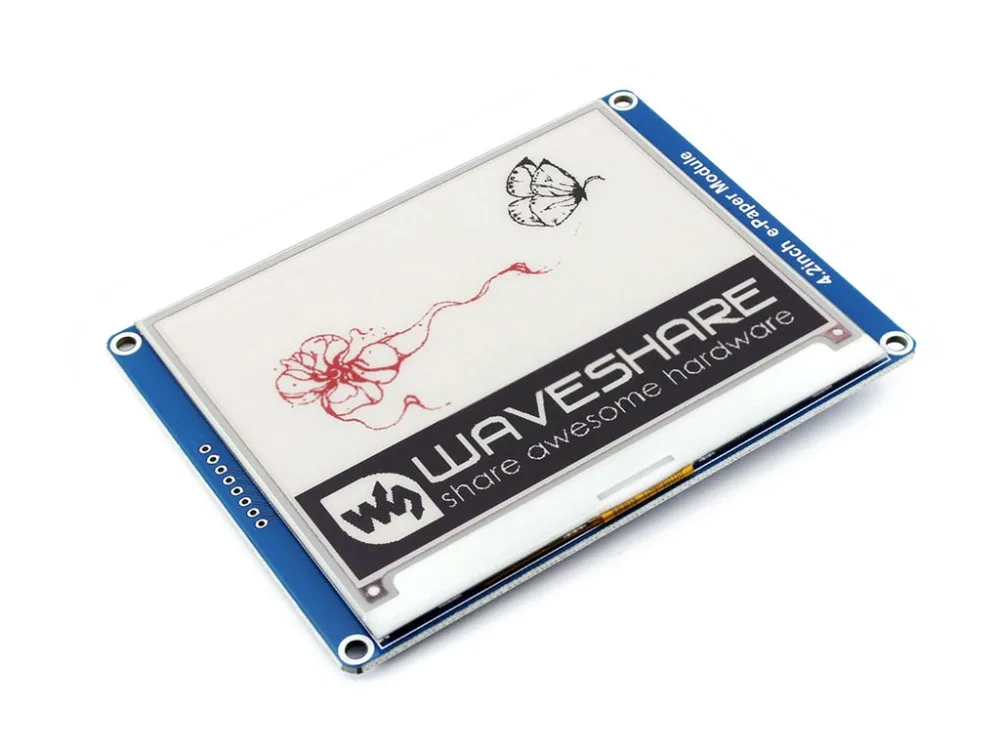

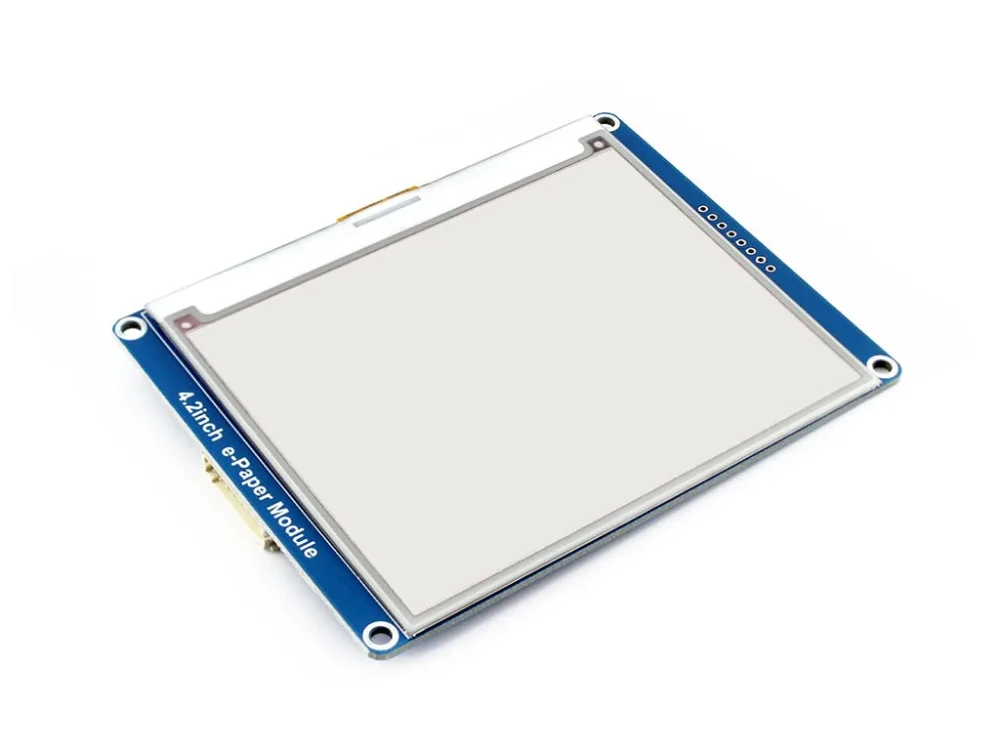

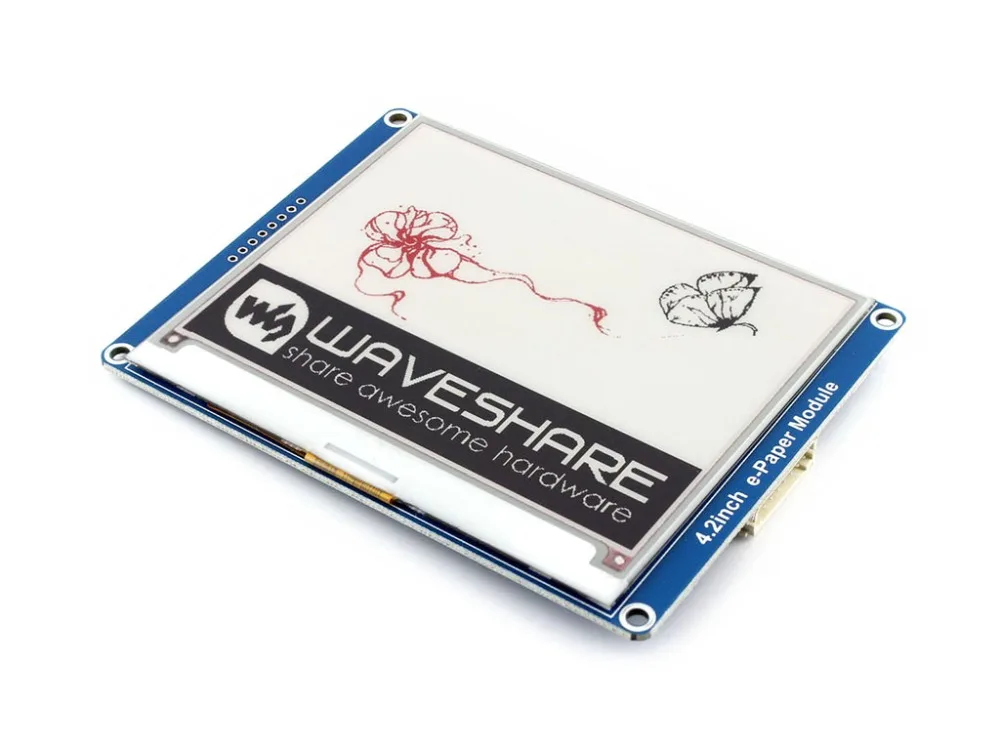

400x300, 4,2 дюйма E-Ink Дисплей модуль, три-Цвет, SPI, Интерфейс
ОбзорЭто E-Ink дисплей модуль, 4,2 дюйма, разрешение 400x300, со встроенным контроллером, через интерфейс SPI, поддерживает красного, черного цвета, и белого цвета, платье с рукавом три-цветным дисплеем.
Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее.
ОсобенностиНет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания
Ультра низкое энергопотребление, в основном мощность требуется только для освежения
Интерфейс SPI, для соединения с контроллерами, такими как Raspberry Pi/Nucleo и т. д.
Бортовое напряжение переводчик, совместимый с 3,3 V/5V MCU
Поставляется с разработанными ресурсами и руководством (примеры для Raspberry Pi/Jetson Nano/STM32 и т. д.)
Технические характеристикиРабочее напряжение: 3,3 V ~ 5V
Интерфейс: 3-провод SPI, 4-провод SPI
Размер контура: 103,0 мм × 78,5 мм
Размер дисплея: 84,8 мм × 63,6 мм
Точка шаг: 0,212 × 0,212
Разрешение: 400 × 300
Цвет дисплея: красный, черный, белый
Серый уровень: 2
Время полного обновления: 15s
Мощность обновления: 26,4 МВт (typ.)
Мощность в режиме ожидания: <0,017 МВт
Угол обзора: >170 °
ИнтерфейсСимвол
Описание
VCC
3,3 V ~ 5V
GND
Наземный
DIN
SPI MOSI pin
CLK
SPI SCK pin
CS
Выбор чипа SPI, низкая активность
Постоянный ток
Выбор данных/команд (высокий для данных, низкий для команды)
RST
Внешний сброс, низкий уровень активности
Занят
Выход состояния работы, низкий уровень активности
Размеры
Вики:Флуоресцентный (B)
Посылка
Вес:0,054 кг
4,2 дюймовый e-Бумага модуль (B) x1
PH2.0 20 см 8pin x1
2
Номер детали
Цвета
Серые весы
Разрешение
Размер дисплея (мм)
Размер контура (мм)
Время полного обновления (ов)
Частичное освежение 1
PI HEAD-ER2
FLEXI-BLE
Интерфейс
1,02 дюймовый модуль электронной бумаги
Черный, белый
2
128 × 80
21,76 × 14,00
42,0 × 27,0
2
√
SPI
1,54 дюймовый модуль электронной бумаги
Черный, белый
2
200 × 200
27,60 × 27,60
48,0 × 33,0
2
√
SPI
1,54 дюймовый электронный бумажный модуль (B)
Красный, черный, белый
2
200 × 200
27,60 × 27,60
48,0 × 33,0
8
SPI
1,54 дюймовый электронный бумажный модуль (C)
Желтый, черный, белый
2
152 × 152
27,51 × 27,51
48,0 × 33,0
27
SPI
2,13 дюймов электронная бумага шляпа
Черный, белый
2
250 × 122
48,55 × 23,70
65,0 × 30,2
2
√
√
SPI
2,13 дюймовый e-Paper HAT (B)
Красный, черный, белый
2
212 × 104
48,55 × 23,70
65,0 × 30,2
15
√
SPI
2,13 дюймовый e-Paper HAT (C)
Желтый, черный, белый
2
212 × 104
48,55 × 23,70
65,0 × 30,2
15
√
SPI
2,13 дюймовый e-Paper HAT (D)
Черный, белый
2
212 × 104
48,55 × 23,70
59,2 × 29,2
2
√
√
√
SPI
2,13 дюймовый сенсорный e-Paper HAT
Черный, белый
2
250 × 122
48,55 × 23,70
69,15 × 38,90
2
√
√
SPI
2,13 дюймовый сенсорный e-Paper шляпа (с чехол)
Черный, белый
2
250 × 122
48,55 × 23,70
72,20 × 41,90
2
√
√
SPI
2,66 дюймовый модуль электронной бумаги
Черный, белый
2
296 × 152
30,704 × 60,088
37,0 × 83,5
6
√
SPI
2,66 дюймовый электронный бумажный модуль (B)
Красный, черный, белый
2
296 × 152
30,704 × 60,088
37,0 × 83,5
15
SPI
2,7 дюймовый e-Paper HAT
Черный, белый
4
264 × 176
57,29 × 38,19
85,0 × 56,0
6
√
SPI
2,7 дюймовый e-Paper HAT (B)
Красный, черный, белый
2
264 × 176
57,288 × 38,192
73,5 × 56,0
15
√
SPI
2,9 дюймовый модуль электронной бумаги
Черный, белый
2
296 × 128
66,89 × 29,05
89,5 × 38,0
2
√
SPI
2,9 дюймовый электронный бумажный модуль (B)
Красный, черный, белый
2
296 × 128
66,89 × 29,05
89,5 × 38,0
15
SPI
2,9 дюймовый электронный бумажный модуль (C)
Желтый, черный, белый
2
296 × 128
66,89 × 29,05
89,5 × 38,0
15
SPI
2,9 дюймовый e-Бумага шляпа (D)
Черный, белый
2
296 × 128
66,90 × 29,06
79,0 × 36,7
2
√
√
√
SPI
2,9 дюймов сенсорный экран e-Бумага шляпа
Черный, белый
2
296 × 128
66,89 × 29,05
89,10 × 42,70
2
√
√
SPI
3,7 дюймовый e-Бумага шляпа
Черный, белый
4
480 × 280
47,32 × 81,12
58,0 × 96,5
3
√
√
SPI
4,01 дюймовый e-Paper HAT (F)
7 цветов
2
640 × 400
86,40 × 54,00
98,5 × 70,0
15
√
SPI
4,2 дюймовый e-Бумага модуль
Черный, белый
4
400 × 300
84,80 × 63,60
103,0 × 78,5
4
SPI
4,2 дюймовый e-Бумага модуль (B)
Красный, черный, белый
2
400 × 300
84,80 × 63,60
103,0 × 78,5
15
SPI
4,2 дюймовый e-Бумага модуль (C)
Желтый, черный, белый
2
400 × 300
84,80 × 63,60
103,0 × 78,5
15
SPI
4,3 дюймовый e-Бумага UART модуля
Черный, белый
4
800 × 600
88,00 × 66,00
118,0 × 75,0
1,5
UART
5,65 дюймовый электронный бумажный модуль (F)
7 цветов
2
600 × 448
114,9 × 85,8
138,5 × 100,5
<35
SPI
5,83 дюймов электронная бумага шляпа
Черный, белый
2
648 × 480
119,232 × 88,320
125,4 × 99,5
5
√
SPI
5,83 дюймовый e-Paper HAT (B)
Красный, черный, белый
2
648 × 480
119,232 × 88,320
125,4 × 99,5
20
√
SPI
6 дюймов e-Бумага шляпа
Черный, белый
16
800 × 600
122,4 × 90,6
138,4 × 101,8
<1
√
√
USB/SPI/I80
6 дюймов HD e-Paper HAT
Черный, белый
16
1448 × 1072
122,4 × 90,6
138,4 × 101,8
<1
√
√
USB/SPI/I80
7,5 дюймовый e-Бумага шляпа
Черный, белый
2
800 × 480
163,20 × 97,92
170,2 × 111,2
5
√
SPI
7,5 дюймов HD e-Бумага шляпа
Черный, белый
2
880 × 528
163,24 × 97,94
170,2 × 111,2
5
√
SPI
7,5 дюймовый e-Бумага шляпа (B)
Красный, черный, белый
2
800 × 480
163,20 × 97,92
170,2 × 111,2
16
√
SPI
7,5 дюймов HD e-Бумага шляпа (B)
Красный, черный, белый
2
880 × 528
163,24 × 97,94
170,2 × 111,2
21
√
SPI
7,5 дюймовый e-Бумага шляпа (C)
Желтый, черный, белый
2
640 × 384
163,20 × 97,92
170,2 × 111,2
16
√
SPI
7,8 дюймовый e-Бумага шляпа
Черный, белый
16
1872 × 1404
158,18 × 118,64
173,8 × 127,6
<1
√
√
USB/SPI/I80
9,7 дюймовый e-Бумага шляпа
Черный, белый
16
1200 × 825
202,8 × 139,43
218,8 × 156,4
<1
√
√
USB/SPI/I80
10,3 дюймовый e-Бумага шляпа
Черный, белый
16
1872 × 1404
209,66 × 157,25
216,7 × 174,4
<1
√
√
USB/SPI/I80
10,3 дюймовый e-Бумага шляпа (D)
Черный, белый
16
1872 × 1404
209,66 × 157,25
227,7 × 165,8
<1
√
√
√
USB/SPI/I80
12,48 дюймовый модуль электронной бумаги
Черный, белый
2
1304 × 984
252,98 × 190,90
280,0 × 229,5
<8
√
SPI
12,48 дюймовый электронный бумажный модуль (B)
Красный, черный, белый
2
1304 × 984
252,98 × 190,90
280,0 × 229,5
<16
√
SPI
13,3 дюймовый e-Бумага шляпа
Черный, белый
16
1600 × 1200
270,40 × 202,80
285,80 × 213,65
<1
√
√
USB/SPI/I80
Обычно это занимает около 0,3 s для частичное обновление
Pi заголовок: Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддержка Raspberry Pi серии плат
