Дисплей электронные чернила Waveshare 4,2 дюйма, чернаябелая электронная бумага с интерфейсом SPI, совместимая с Raspberry PiArduinobeneoSTM32 3,3 В5 В

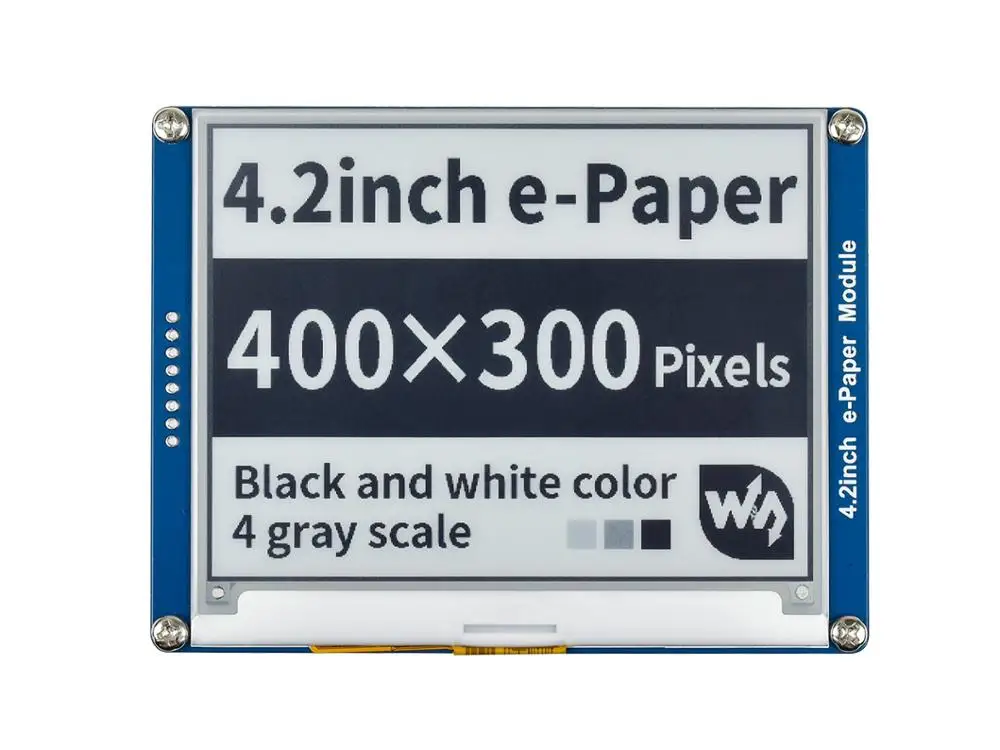

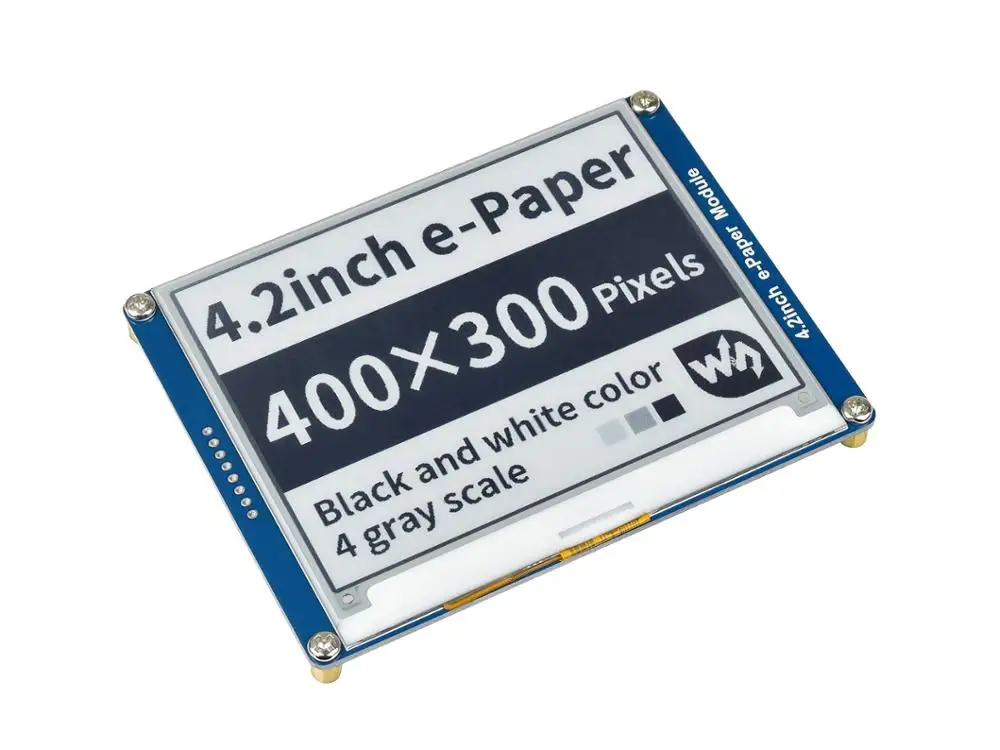

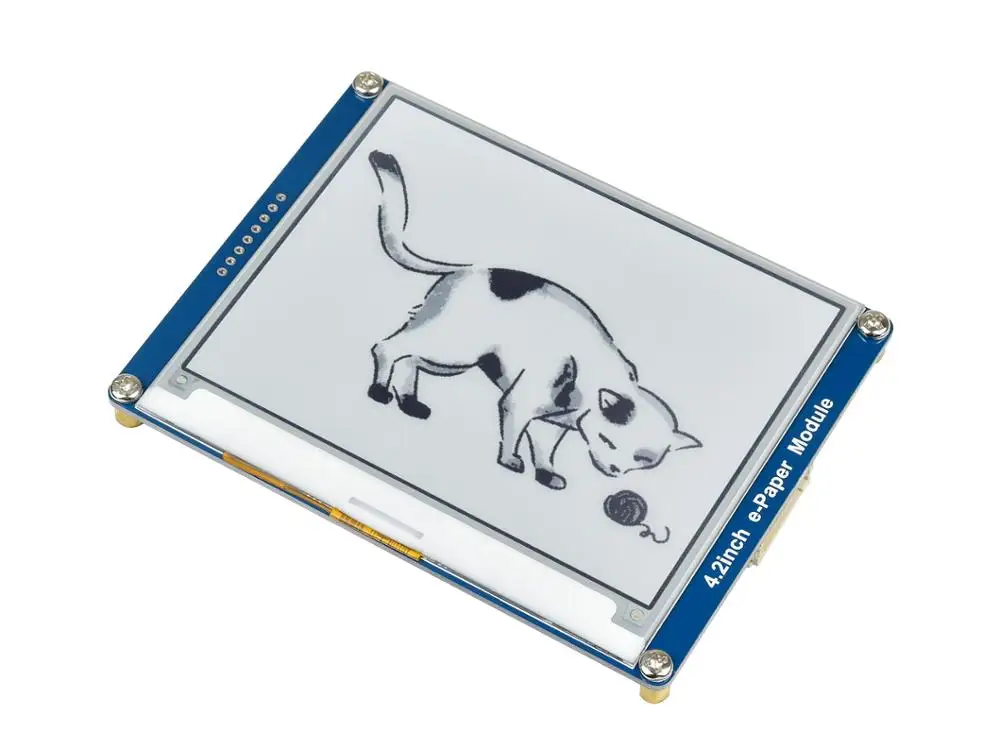

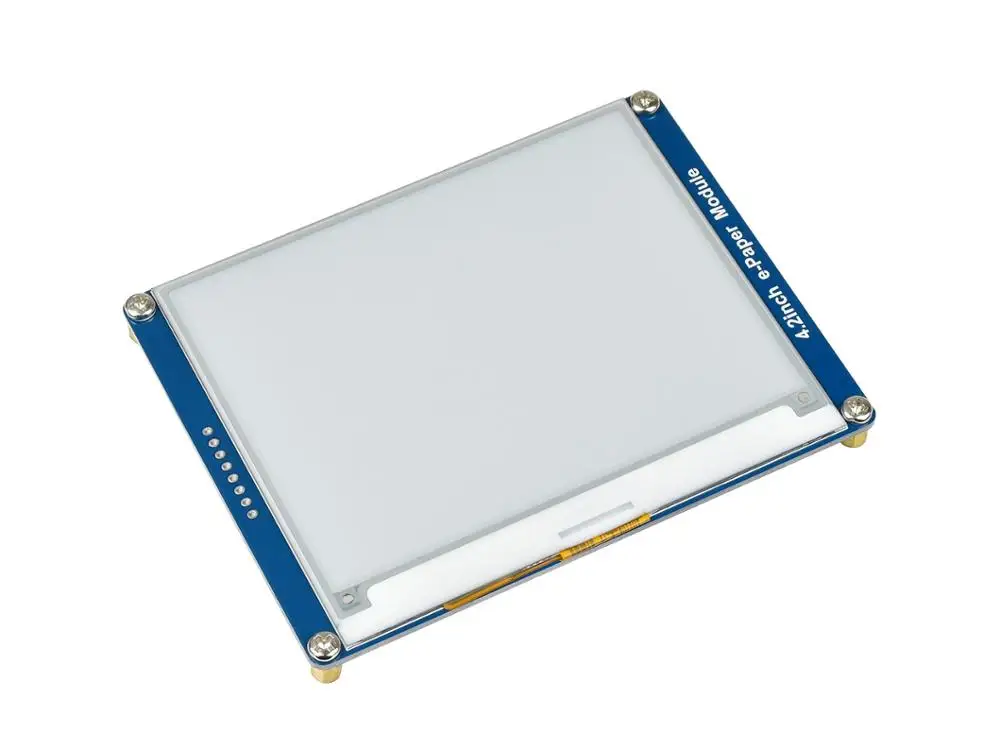

Это модуль дисплея E-Ink, 4,2 дюйма, Разрешение 400x300, со встроенным контроллером, связь через интерфейс SPI.

Благодаря таким преимуществам, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка для полки, промышленный инструмент и так далее.

Без подсветки, долго отображает последний контент даже при выключении питания

Сверхнизкое энергопотребление, основная мощность требуется только для освежения

Интерфейс SPI, для подключения к платам контроллера, таким как Raspberry Pi/nutrio и т. д.

Встроенный преобразователь напряжения, совместим с 3,3 В/5 В MCUs

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/STM32 и т. д.)

Рабочее напряжение: 3,3 В ~ 5 В

Интерфейс: 3-проводной SPI, 4-проводной SPI

Габариты контура: 103,0 мм × 78,5 мм

Размер дисплея: 84,8 мм × 63,6 мм

Шаг точек: 0,212 × 0,212

Разрешение: 400 × 300

Цвет дисплея: черный, белый

Серая шкала: 4

Время полного обновления: 4s

Мощность обновления: 26,4 МВт (тип.)

Резервная мощность: <0,017 МВт

Угол обзора: >170 °

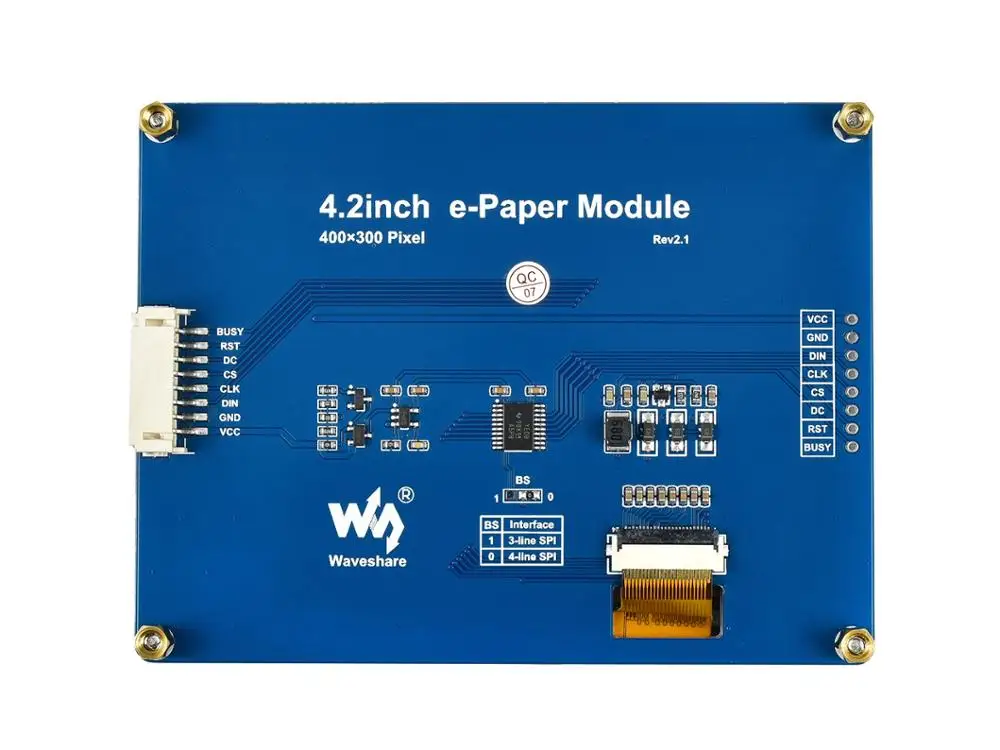

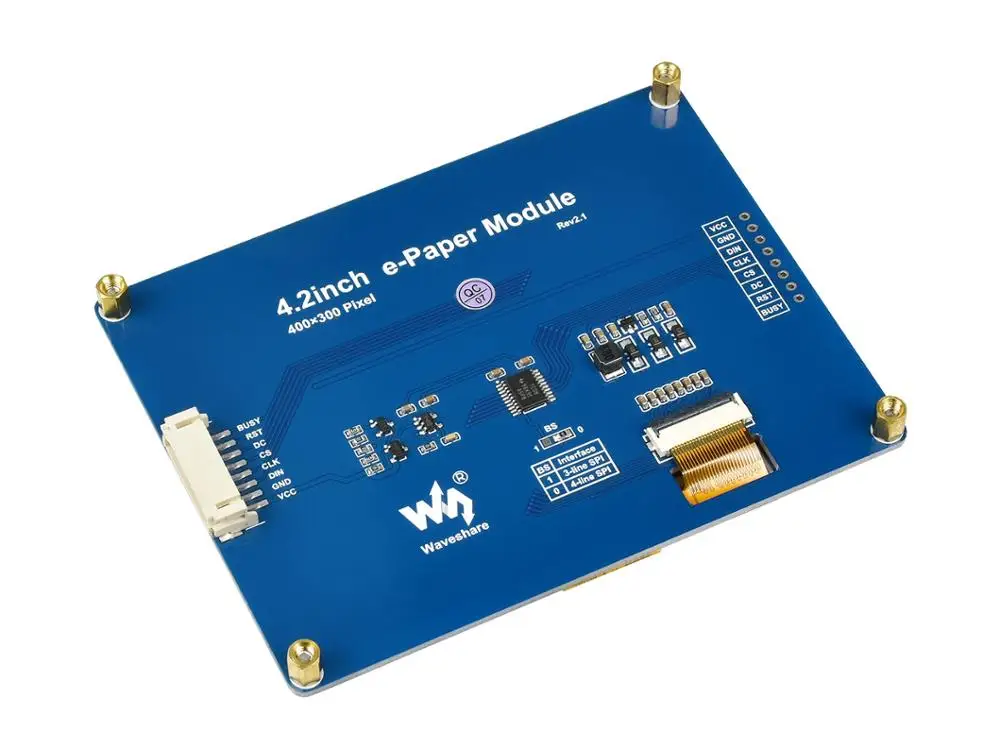

Символ

Описание

VCC

3,3 В ~ 5 В

GND

Земля

Дин

Шпилька SPI MOSI

КЛК

Штырь SPI SCK

КС

Выбор микросхем SPI, низкая активность

Постоянный ток

Выбор данных/команд (высокий для данных, низкий для команды)

РСТ

Внешний сброс, низкий уровень активности

Занят

Вывод состояния загруженности, низкий уровень активности

Вики:Www.waveshare.com/wiki/4.2inch_e-Paper_Module

Номер детали

Цвета

Серая шкала

Разрешение

Размер дисплея (мм)

Габаритные размеры (мм)

Время полного обновления

Частичное обновление1

Головка PI2

Интерфейс

Модуль электронной бумаги 1,02 дюйма

Черный, белый

2

128 × 80

21,76 × 14,00

42,0 × 27,0

2

√

×

SPI

Модуль электронной бумаги 1,54 дюйма

Черный, белый

2

200 × 200

27,60 × 27,60

48,0 × 33,0

2

√

×

SPI

1,54 дюймовый модуль электронной бумаги (B)

Красный, черный, белый

2

200 × 200

27,60 × 27,60

48,0 × 33,0

8

×

×

SPI

1,54 дюймовый модуль электронной бумаги (C)

Желтый, черный, белый

2

152 × 152

27,51 × 27,51

48,0 × 33,0

27

×

×

SPI

2,13 дюймовая шляпа для электронной бумаги

Черный, белый

2

250 × 122

48,55 × 23,71

65,0 × 30,2

2

√

√

SPI

2,13 дюймовая шляпа для электронной бумаги (B)

Красный, черный, белый

2

212 × 104

48,55 × 23,71

65,0 × 30,2

15

×

√

SPI

2,13 дюймовая шляпа для электронной бумаги (C)

Желтый, черный, белый

2

212 × 104

48,55 × 23,71

65,0 × 30,2

15

×

√

SPI

2,13 дюймовая шляпа для электронной бумаги (D)

Черный, белый

2

212 × 104

48,55 × 23,71

59,2 × 29,2

2

√

√

SPI

2,7 дюймовая шляпа для электронной бумаги

Черный, белый

4

264 × 176

57,29 × 38,19

85,0 × 56,0

6

×

√

SPI

2,7 дюймовая шляпа для электронной бумаги (B)

Красный, черный, белый

2

264 × 176

57,29 × 38,19

85,0 × 56,0

15

×

√

SPI

Модуль электронной бумаги 2,9 дюйма

Черный, белый

2

296 × 128

66,89 × 29,05

89,5 × 38,0

2

√

×

SPI

2,9 дюймовый модуль электронной бумаги (B)

Красный, черный, белый

2

296 × 128

66,89 × 29,05

89,5 × 38,0

15

×

×

SPI

2,9 дюймовый модуль электронной бумаги (C)

Желтый, черный, белый

2

296 × 128

66,89 × 29,05

89,5 × 38,0

15

×

×

SPI

2,9 дюймовая шляпа для электронной бумаги (D)

Черный, белый

2

296 × 128

66,90 × 29,06

79,0 × 36,7

2

√

√

SPI

Модуль электронной бумаги 4,2 дюйма

Черный, белый

4

400 × 300

84,80 × 63,60

103,0 × 78,5

4

×

×

SPI

4,2 дюймовый модуль электронной бумаги (B)

Красный, черный, белый

2

400 × 300

84,80 × 63,60

103,0 × 78,5

15

×

×

SPI

4,2 дюймовый модуль электронной бумаги (C)

Желтый, черный, белый

2

400 × 300

84,80 × 63,60

103,0 × 78,5

15

×

×

SPI

Модуль UART для электронной бумаги 4,3 дюйма

Черный, белый

4

800 × 600

88,00 × 66,00

118,0 × 75,0

1,5

×

×

UART

5,83 дюймовая шляпа для электронной бумаги

Черный, белый

2

600 × 448

118,8 × 88,26

125,4 × 99,5

3,5

×

√

SPI

5,83 дюймовая шляпа для электронной бумаги (B)

Красный, черный, белый

2

600 × 448

118,8 × 88,26

125,4 × 99,5

14

×

√

SPI

5,83 дюймовая шляпа для электронной бумаги (C)

Желтый, черный, белый

2

600 × 448

118,8 × 88,26

125,4 × 99,5

26

×

√

SPI

6-дюймовая шляпа для электронной бумаги

Черный, белый

16 дюймов

800 × 600

122,4 × 90,6

138,4 × 101,8

<1

√

√

USB/SPI/I80/I2C

6-дюймовая HD шляпа для электронной бумаги

Черный, белый

16 дюймов

1448 × 1072

122,4 × 90,6

138,4 × 101,8

<1

√

√

USB/SPI/I80

7,5 дюймовая шляпа для электронной бумаги

Черный, белый

2

800 × 480

163,20 × 97,92

170,2 × 111,2

5

×

√

SPI

7,5 дюймовая шляпа для электронной бумаги (B)

Красный, черный, белый

2

800 × 480

163,20 × 97,92

170,2 × 111,2

16 дюймов

×

√

SPI

7,5 дюймовая шляпа для электронной бумаги (C)

Желтый, черный, белый

2

640 × 384

163,20 × 97,92

170,2 × 111,2

16 дюймов

×

√

SPI

7,8 дюймовая шляпа для электронной бумаги

Черный, белый

16 дюймов

1872 × 1404

158,18 × 118,64

173,8 × 127,6

<1

√

√

USB/SPI/I80/I2C

9,7 дюймовая шляпа для электронной бумаги

Черный, белый

16 дюймов

1200 × 825

202,8 × 139,43

218,8 × 156,4

<1

√

√

USB/SPI/I80/I2C

10,3 дюймовая шляпа для электронной бумаги (D)

Черный, белый

16 дюймов

1872 × 1404

209,66 × 157,25

227,7 × 165,8

<1

√

√

USB/SPI/I80/I2C

Модуль электронной бумаги 12,48 дюйма

Черный, белый

2

1304 × 984

252,98 × 190,90

280,0 × 229,5

<8

×

√

SPI

12,48 дюймовый модуль электронной бумаги (B)

Красный, черный, белый

2

1304 × 984

252,98 × 190,90

280,0 × 229,5

<16

×

√

SPI

Для частичного обновления требуется около 0,3 с

Разъем Pi: Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi

Содержимое упаковки

Вес:0,052 кг

4,2 дюймовый модуль электронной бумаги x1

PH2.0 20 см 8 контактов x1
