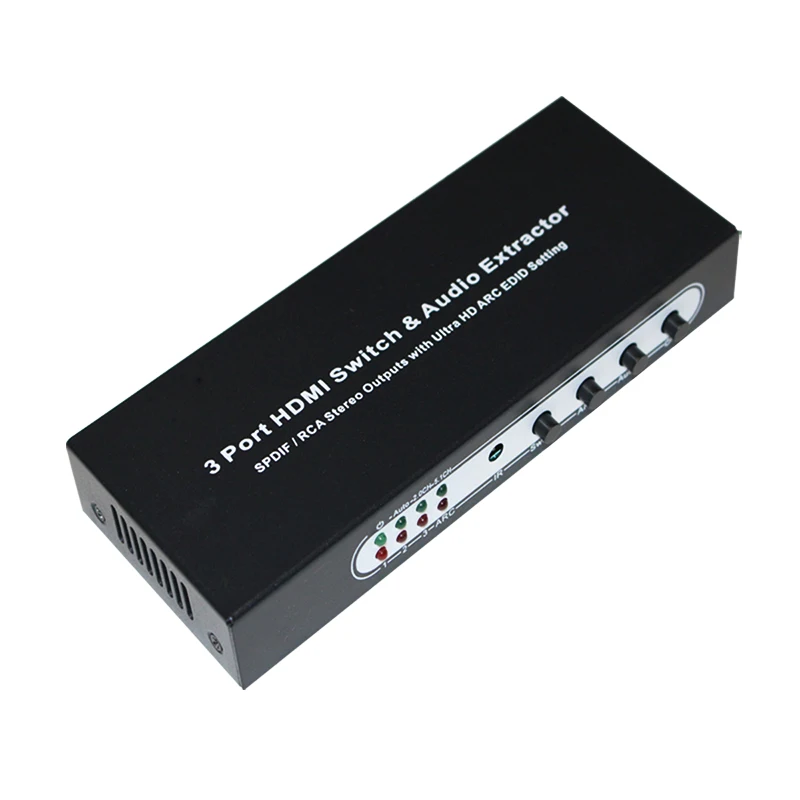

3 Порты и разъёмы hdmi переключатель 3x1 с аудио (SPDIF + RCA стерео выход) экстрактор sup Порты и разъёмы в формате Full-HD,Full-3D,4k x 2k.

Перед покупкой данного товара, пожалуйста, обратите внимание на посылка:

1. У нас есть два вида коробки для посылка, один имеет логотип (wiistar) на коробке для посылка, другой не имеет логотипа (wiistar) на коробке для посылка. Мы организуем случайную упаковку коробки для посылка.

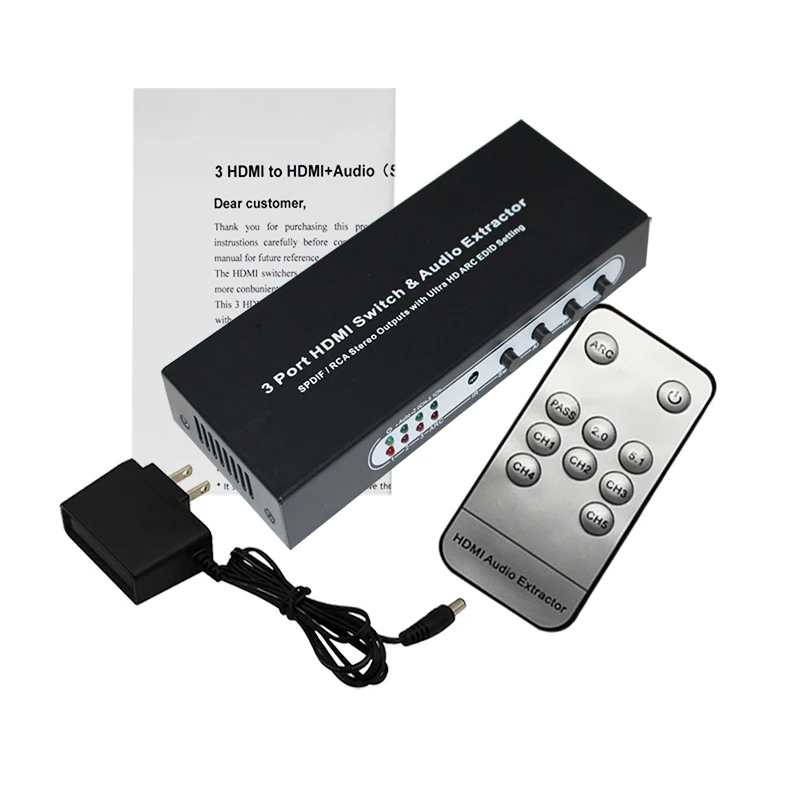

Посылка: 1 x3port HDMI к HDMI + аудио (SPDIF + L/R)1 х адаптер питания DC5V1 x Руководство пользователя

Особенности

Три входа HDMI свободно переключаются на один выход HDMI.

Любой источник входного сигнала HD может извлекать аудио через порт аудиовыхода SPDIF ort LR.

Поддержка Full HD 1080P, Full 3D,4K * 2K

Поддержка функции ARC: без добавления одного дополнительного кабеля HDMI, он может переключить аудио на av-усилитель с помощью кабеля HDMI с HD TV, в то время как HD TV получает аудио и видео-контент.

MHL/ HDMIworking в двойном режиме, может уменьшить количество портов

HDMI для достижения синхронизации аудио сигнала разделения. Есть пропуск/

2.0CH / 5.1CH три варианта аудио режима

Светодиодный индикатор: когда источник или раковина работают, светодиодный индикатор будет светиться.

Поддержка ввода до 10 метров с использованием стандартной длины кабеля AWG26 HDMI, выход до 15 метров с использованием кабеля AWG26

ИК-пульт может переключаться на источники ввода, а также вы можете нажать кнопку переключения на устройстве, чтобы сделать переключатель источников ввода.

Светодиодный светильник состояния позволяет пользователю легко узнать рабочий статус.

Отсутствие потери качества

Устанавливается в течение нескольких минут

Требуется DC5V/1A питания supplyl

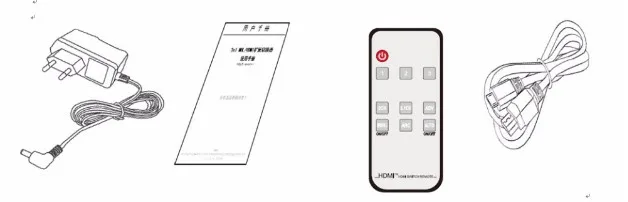

Аксессуары со списком машин как на картинке

1: адаптер питания 5 в 1 шт.

2: руководство пользователя 1 шт.

3: Пульт дистанционного управления 1 шт.

4:MHL-HDMI кабель 1 шт. на выбор

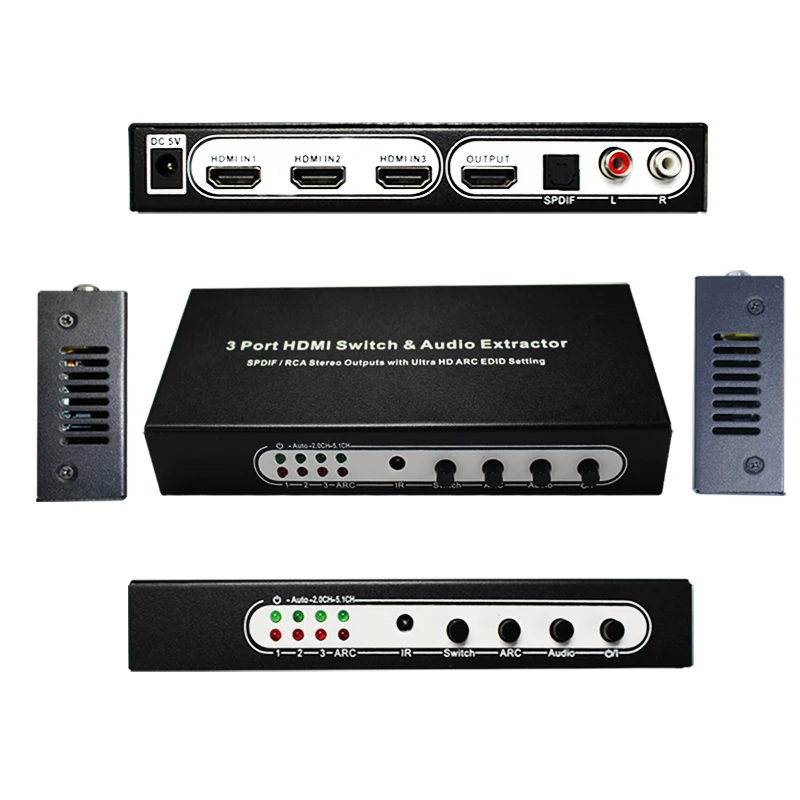

Физическое соединение, показывающее изображение

Рис. 1.0 передняя панель, показывающая изображение

1-3:HDMI вход светодиодный светильник состояния

ИК: ИК-приемник

Дуга: светодиодный светильник со статусом дуги

SPDIF:SPDIF порт светодиодный светильник

Пропуск: Advance Audio Led Status светильник

2CH:2CH аудио светодиодный светильник состояния

5.1CH:5CH аудио светодиодный светильник

Авто: светодиодный светильник с автоматическим обнаружением входных источников

Переключатель: кнопка переключения входных источников

Дуга: кнопка включения/выключения функции дуги

SPDIF/ LR: Кнопка ВКЛ/ВЫКЛ для SPDIF и LR аудио

Аудио: кнопка переключения для режима аудиовыхода, она может выбрать 5.1CH, 2.0CH, пройти три вида режима аудиовыхода путем циркулирования переключения (при переключении на 5.1CH аудиовыход, терминал приема цифрового аудио сигнала должен поддерживать декодирование DTS/DOLBY-AC3, или выходной терминал приема звукового сигнала не будет иметь звуковой выход; Если пожалуйста, переключитесь в режим аудио 2CH. Терминал приема звукового сигнала может выводить аудио. Когда аудиовыход переходит в режим передачи, формат аудиовыхода будет определяться приемной аудиосистемой, предоставляющей возможность декодирования. Сплиттер выводит аудиосигнал 7,1 канала, в то время как выходной конец соединяет av-ресивер с портом HDMI, который поддерживает аудио декодирование 7,1 каналов. (Сам сигнал источника HD составляет 7,1 каналов)

Авто: кнопка автоматического обнаружения входного сигнала

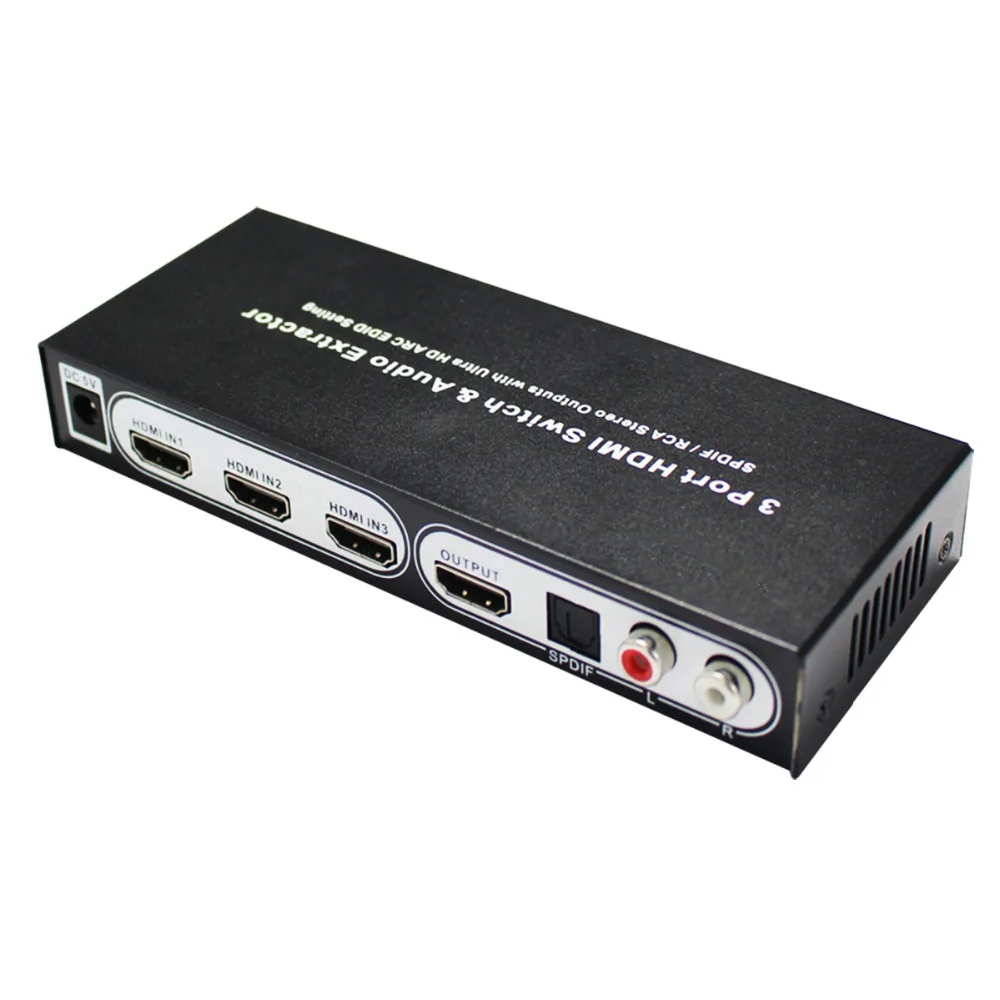

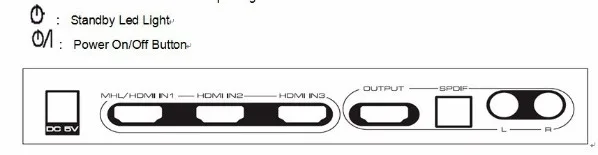

Figure1.1задняя панель, показывающая изображение

DC5V: 5V DC-DC интерфейс питания

IN2-HDMI HDMI IN3: входной интерфейс HDMI

Выход: HDMI выходной интерфейс

SPDIF:SPDIF оптический выходной интерфейс

L/R:LR аудио выходной канал

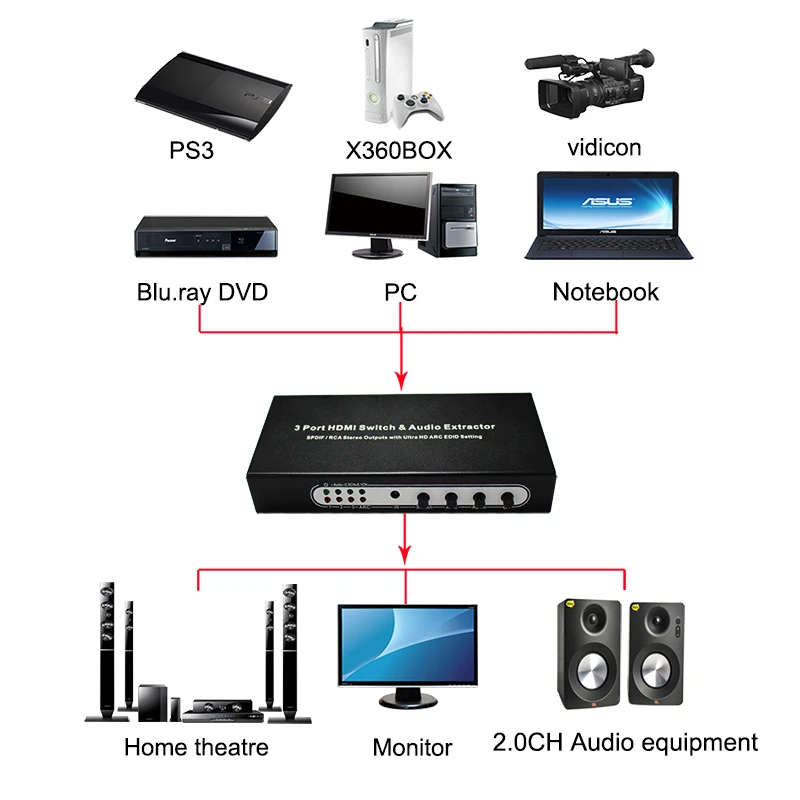

Эксплуатация и подключение:

1. Использовать кабель HDMI для подключения входного порта 3 порта HDMI аудио экстрактора с источниками HDMI или использовать один MHL-HDMI кабель для подключения MHL смарт-устройства для подключения с входом двойного режима HDMI порт.

2. Использовать один кабель HDMI для подключения выхода HDMI порта переключателя с hd-дисплеем.

3. Использовать один оптический кабель для подключения SPDIF порта переключателя с av-приемником.

4. Использовать аудио кабель RCA для подключения аудио порта LR переключателя с аналоговым аудио входным портом.

5. Использовать ИК-пульт или кнопку переключения для управления и переключения на источники ввода и функцию ARC/SPDIF.

6. Для подключения адаптера 5 В к устройству.

Характеристики: HDSW0003M1

Разрешение HDMI... 4KX2K/1080p/1080i/720p/576p/576i/480p/480i

Поддержка цветового формата видео... 24 бит/30 бит/36 бит

Аудиовыход… .. L/R + SPDIF

Полоса пропускания Maxtransmission... .. 300 МГц

Максимальная скорость передачи данных…. 9,0 Гбит/с

Вход/Выход TMDS сигнала….…… ..… 0,5 ~ 1,5 вольт р-р

Вход/выход DDC сигнала... 5 вольт p-p (TTL)

Расстояние входного кабеля... ... ≤ 10m AWG26 HDMI Стандартный кабель

Расстояние выходного кабеля... ..... ≤ 15 AWG26 HDMI Стандартный кабель

Максимальный рабочий ток… 500ма

Мощность адаптер формата…… .. Вход: переменного тока (50 Гц, 60 Гц) 100V-240V; Выход: DC5V/1A

Диапазон рабочих температур... (от-10 до + 55)

Диапазон температур хранения… -20 до + 60

Рабочий диапазон влажности... от 10 до 90% относительной влажности (без конденсации)

Диапазон влажности для хранения... от 5 до 95% относительной влажности (без конденсации)

Размер (Д x Ш x В)... 179X67X28 (мм)

Вес… 365 г
