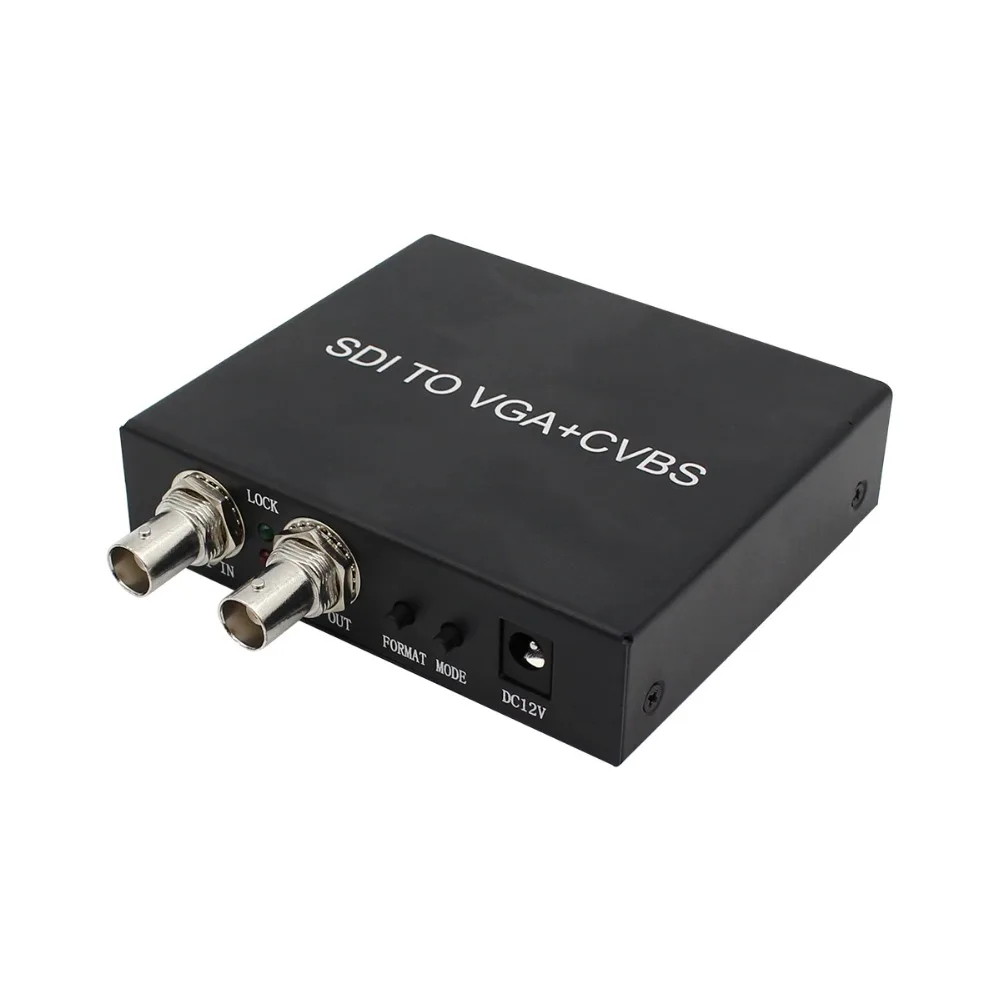

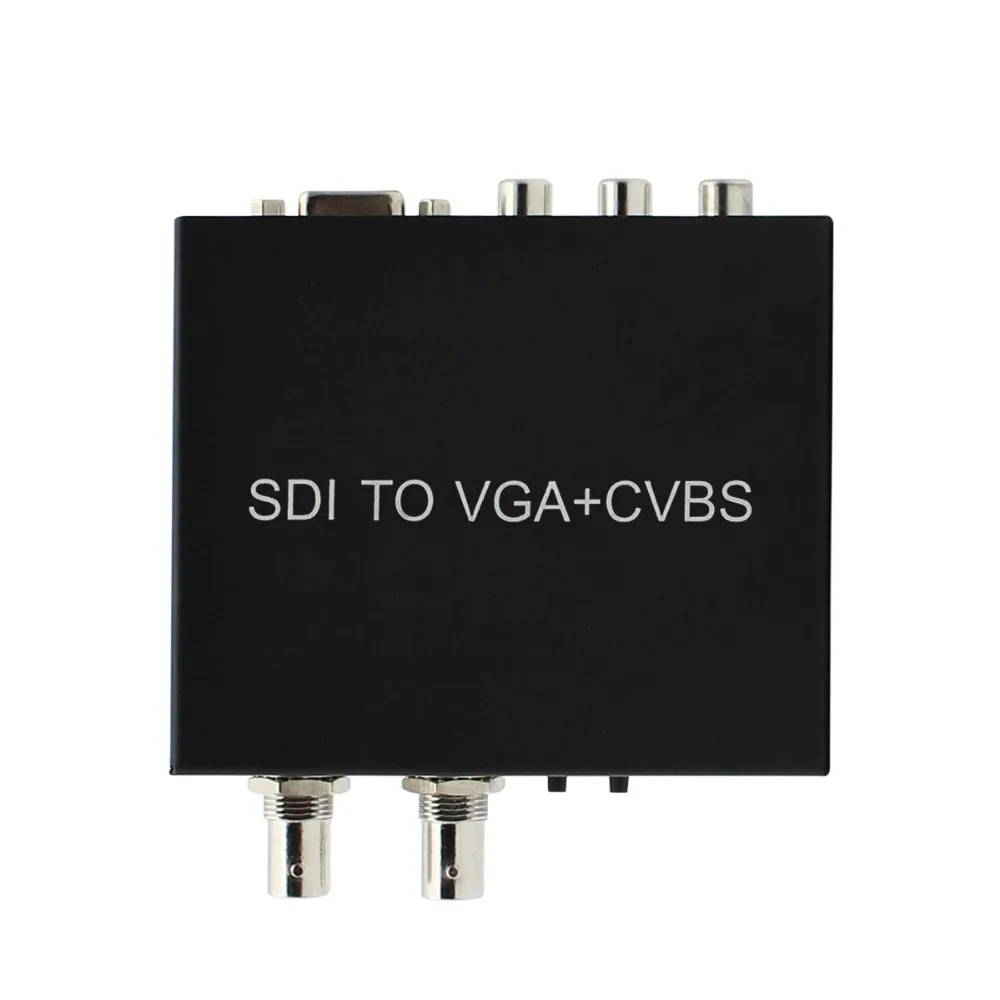

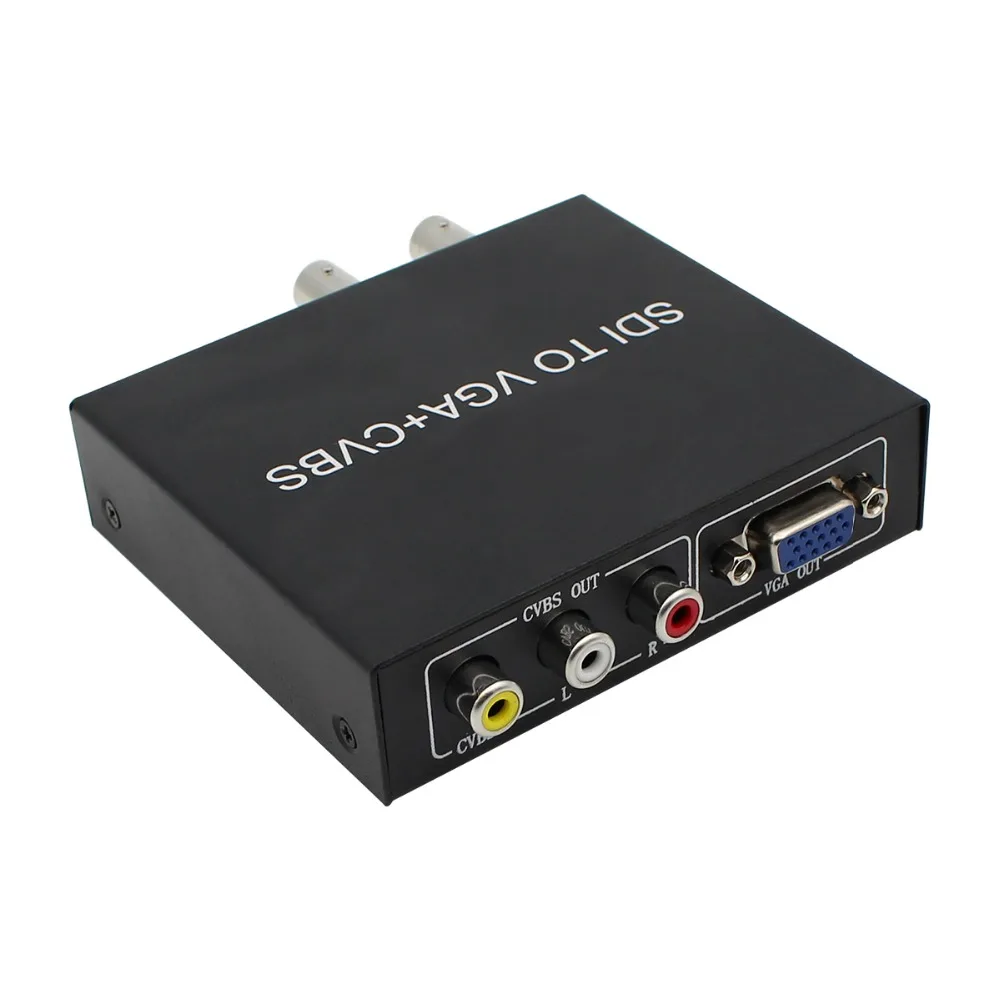

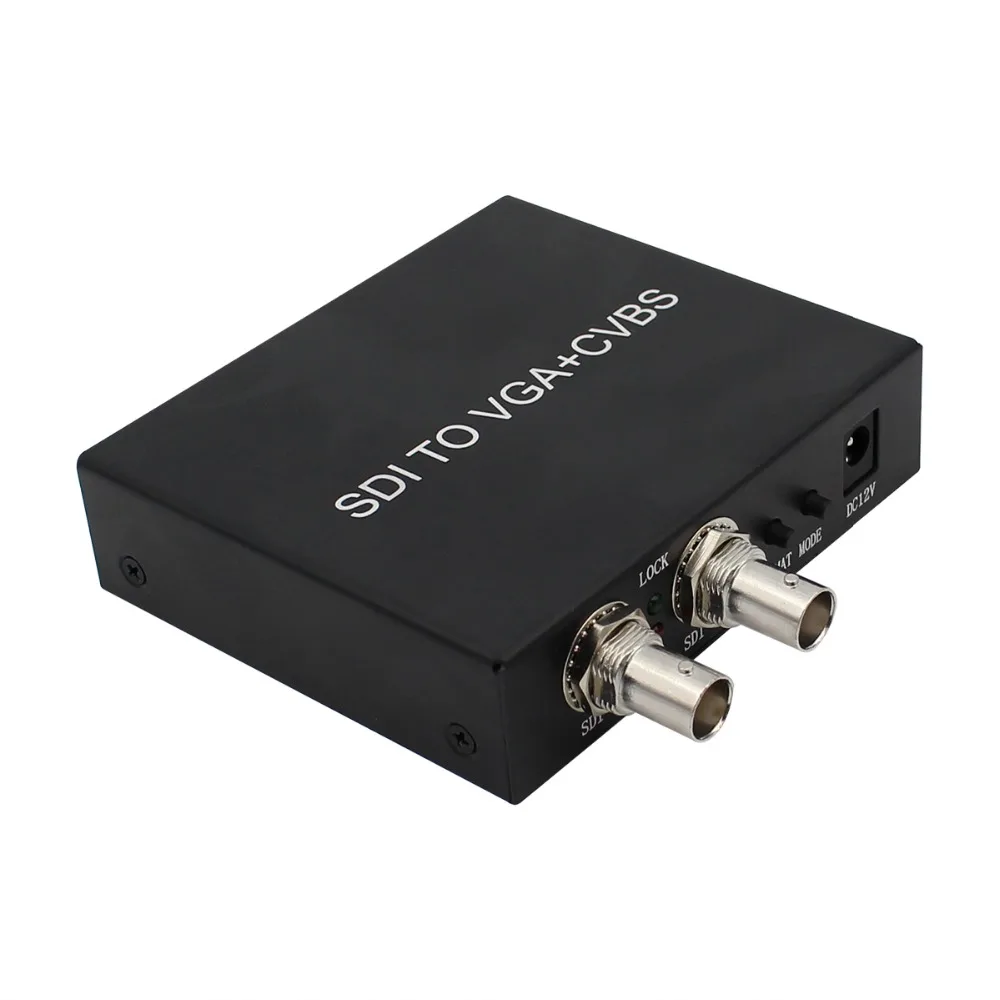

SDI (SD-SDIHD-SDI3G-SDI) в VGA + CVBSAV + SDI конвертер с поддержкой 1080P для мониторакамерыдисплея с адаптером
WII-STAR HONGKONG LIMITED - Надежность 94.75%
Более 768 подписчиков, дата открытия магазина 26.06.2015
- Положительные оценки: 95% (755)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 96%
Последнее обновление: 16.09.2024
Этот продукт может конвертировать SDI (SDI-SDI/HD-SDI/3GSDI) сигналК VGA или AV сигналу, и он включает
Порт ввода SDI и выходной порт SDI одновременно поддерживают вход и выход сигнала Full HD SDI, также очень легко использовать с высокой стабильностью и надежностью. И он широко используется на всех ТВ-станциях и других рабочих местах, безопасном мониторинге безопасности, месте обучения и так далее.
I. Предупреждение безопасности:
1. Пожалуйста, держите подальше от влаги, высокой температуры, пыли, коррозионных и окисляющих газов окружающей среды.
2. Все детали должны избегать сильной вибрации, пожалуйста, не разбивайте, Не стучите или Не ломайте.
3. Пожалуйста, удерживайте головку адаптера питания, когда вы вытащите адаптер питания вместо того, чтобы тянуть кабель питания.
4. Пожалуйста, выключите питание, когда машина не используется (пожалуйста, снимите адаптер питания, когда вы не будете использовать его в течение длительного времени).
5. Пожалуйста, не открывайте продукты самостоятельно и не прикасайтесь к деталям внутри.
6. Пожалуйста, используйте оригинальный адаптер питания, который предоставляется от производителя или надежного адаптера питания.

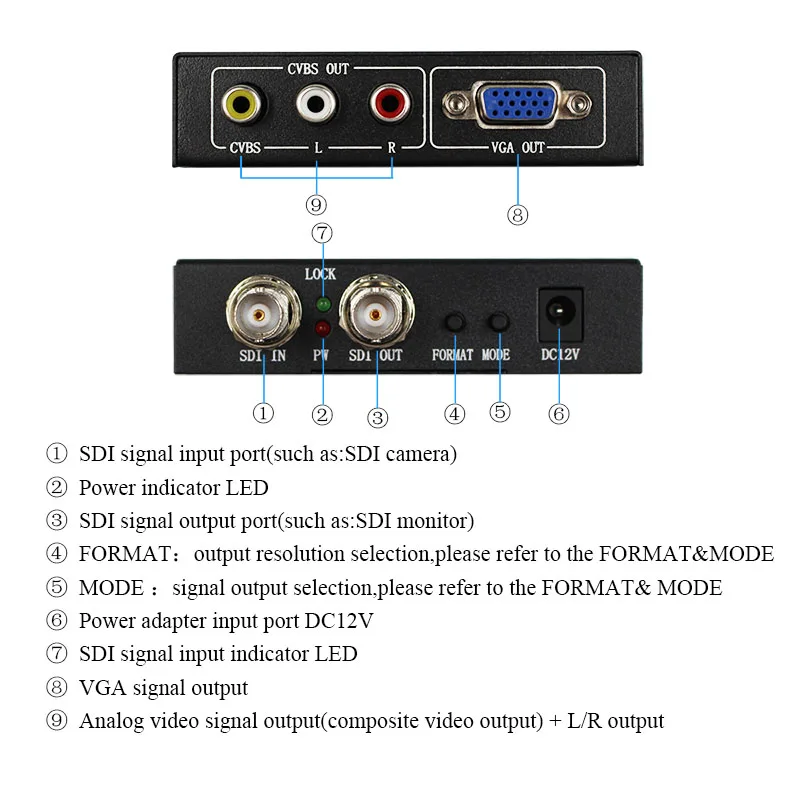

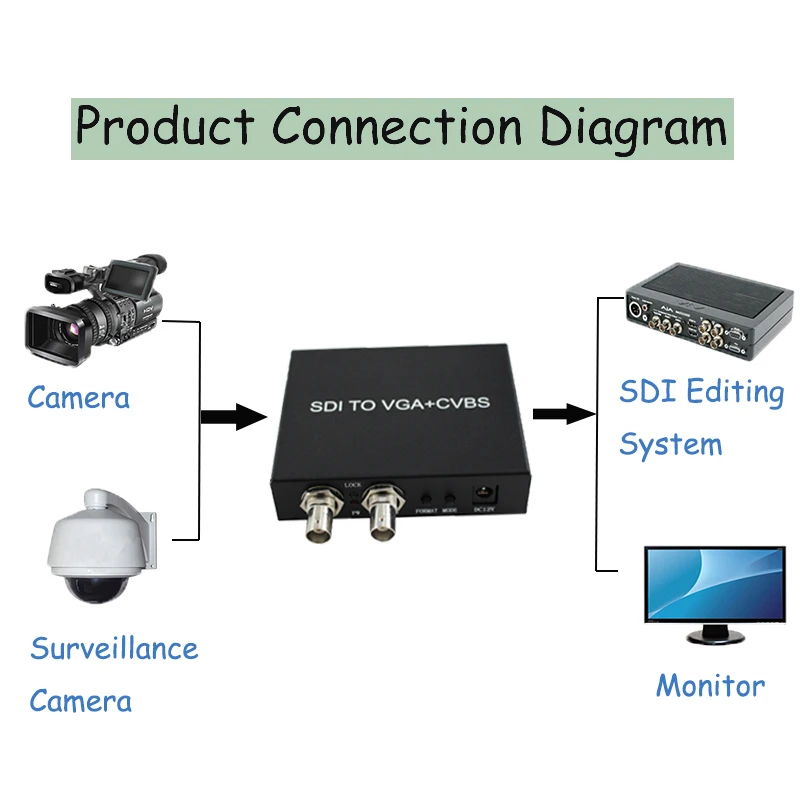

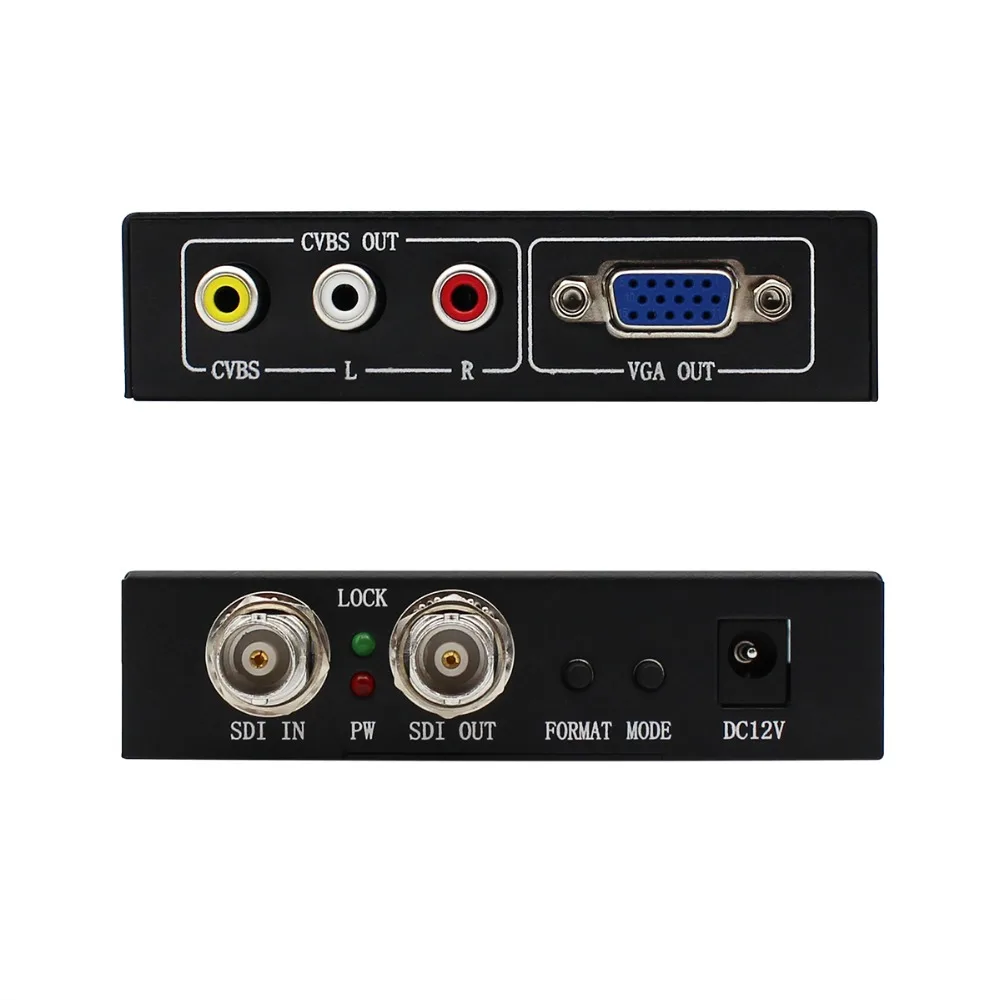

II. Описание интерфейса и схема подключения
Описание функции кнопки «формат и режим»
Формат
Выбор выходного разрешения
Нажмите кнопку «формат», когда Формат выходного сигнала-видеосигнал VGA, выходное разрешение может быть включено во время всех видов разрешения.
Нажмите кнопку «формат», когда Формат выходного сигнала CVBS(AV) сигнал, выходное разрешение может быть переключено между NTSC и PAL.
Режим
Выбор источника выходного сигнала
Выберите выход сигнала VGA или CVBS(AV)
III. Спецификация
Название продукта
SDI в VGA + CVBS с SDI выходным преобразователем
Тип интерфейса
Входной порт
1 × SDI порт (BNC)
Выходной порт
1 × SDI порт (BNC),1 × VGA порт, 1 × AV порт
Мощность
≤ 5 Вт
Напряжение
DC12V/1A
Вход SDI
Формат
3G-SDI:SMPTE 424M
HD-SDI:SMPTE 292M
SD-SDI:SMPTE 259M
Скорость передачи
2,970 Гбит/с 1,485 Гбит/с 270 мбит/с
Разрешение
576i720p 50/60, 1080i 50/60
1080p 25 ,30,50,60
Расстояние передачи и сопротивление
3G-SDI:80 м ~ 100 м (1694A коаксиальный кабель/75Ω
HD-SDI:150 м ~ 200 м (1694A коаксиальный кабель/75Ω
SD-SDI:250 м ~ 300 м (1694A коаксиальный кабель/75Ω
Теоретическое Значение (это также зависит от качества кабеля)
Выход SDI
Формат
3G-SDI:SMPTE 424M
HD-SDI:SMPTE 292M
SD-SDI:SMPTE 259M
Скорость передачи
2,970 Гбит/с 1,485 Гбит/с 270 мбит/с
Разрешение
576i720p 50/60, 1080i 50/60 1080p 25/30/50/60
Расстояние передачи и сопротивление
3G-SDI:80 м ~ 100 м (1694A коаксиальный кабель/75Ω
HD-SDI:150 м ~ 200 м (1694A коаксиальный кабель/75Ω
SD-SDI:250 м ~ 300 м (1694A коаксиальный кабель/75Ω
Теоретическое Значение (это также зависит от качества кабеля)
VGВыход A
Разрешение: 1024x768 @ 60, 1280x720@60, 1280x1024@60, 1360x768 @ 60, 1680x1050 @ 60, 1920x1080 @ 60
Пожалуйста, обратите внимание на посылка: У нас есть фотография коробки для Посылка на нашей главной фотографииВы можете увидеть посылка с логотипом wiistar, но у нас естьДругая посылка в коробке не имеет логотипа wiistar. Если вы неОставьте нам сообщение, мы произвольно организуем посылкаВы
-
Вес логистики0.300
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаwiistar
-
Номер моделиsdi to VGA+CVBS
-
ПолШтырь—штырь
-
ПрименениеМультимедиа
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)15
-
Размер логистики - ширина (см)10
-
Разъём AVGA
-
СертификацияNONE
-
соединитель АCOAXIAL
-
ТипКабели VGA
