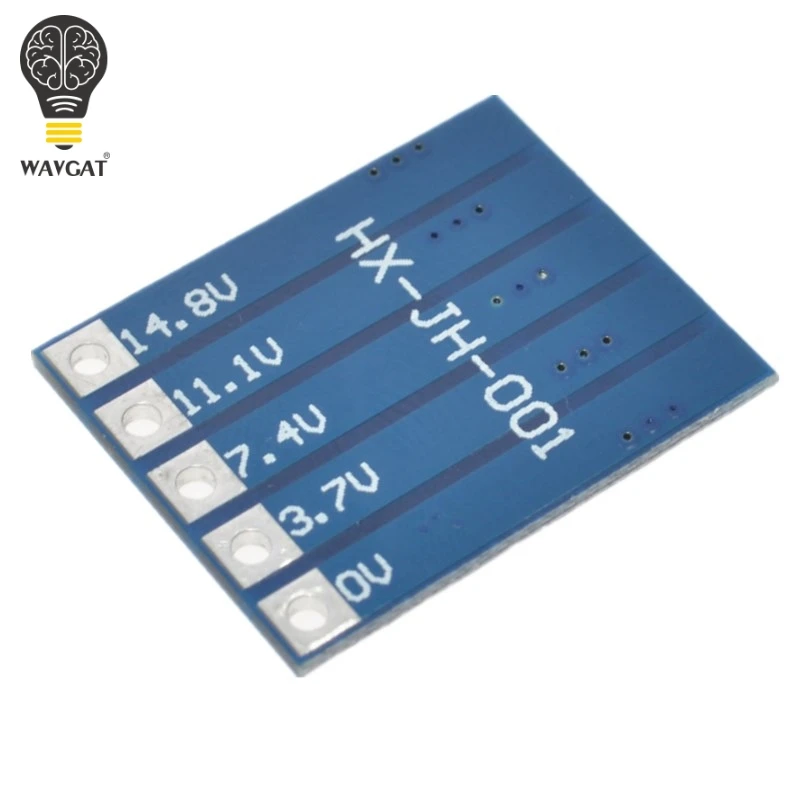

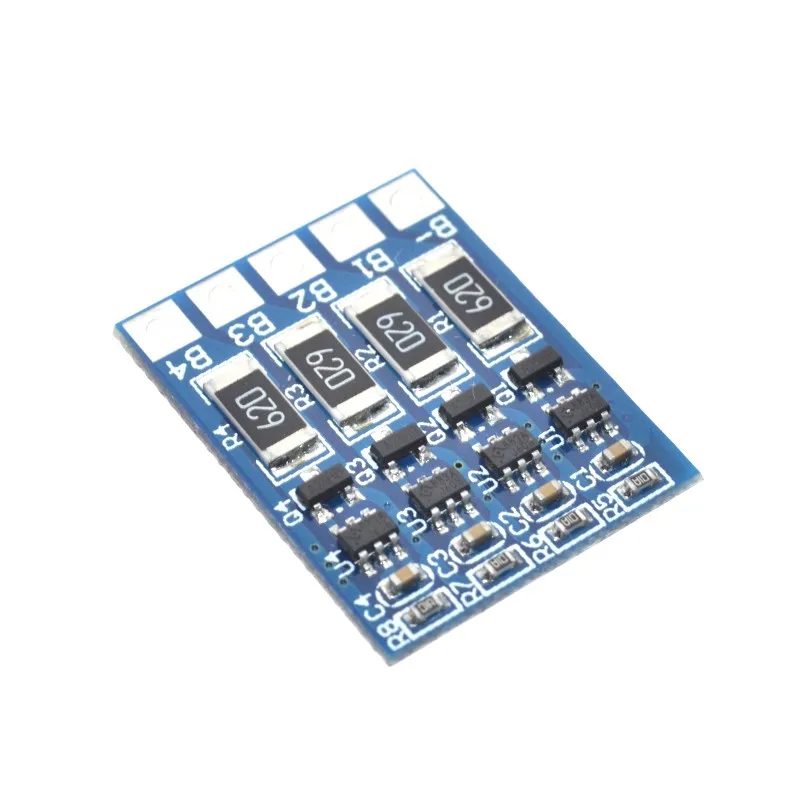

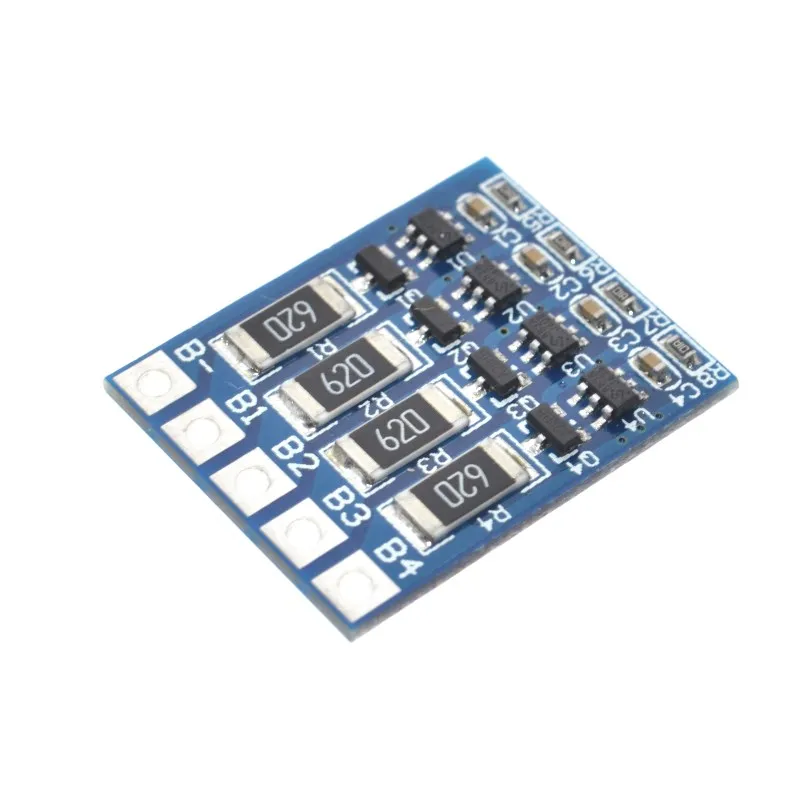

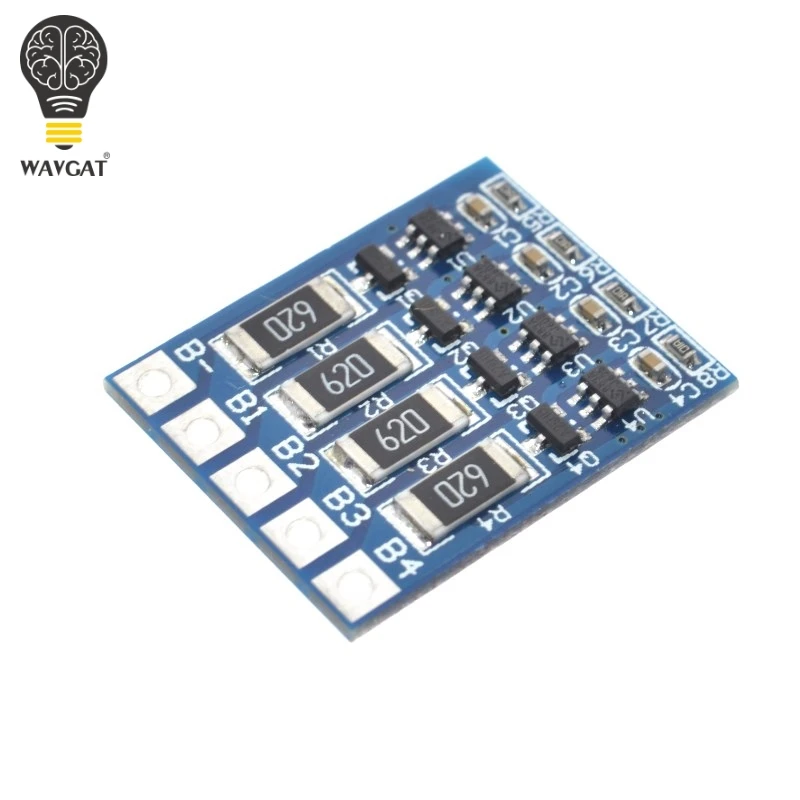

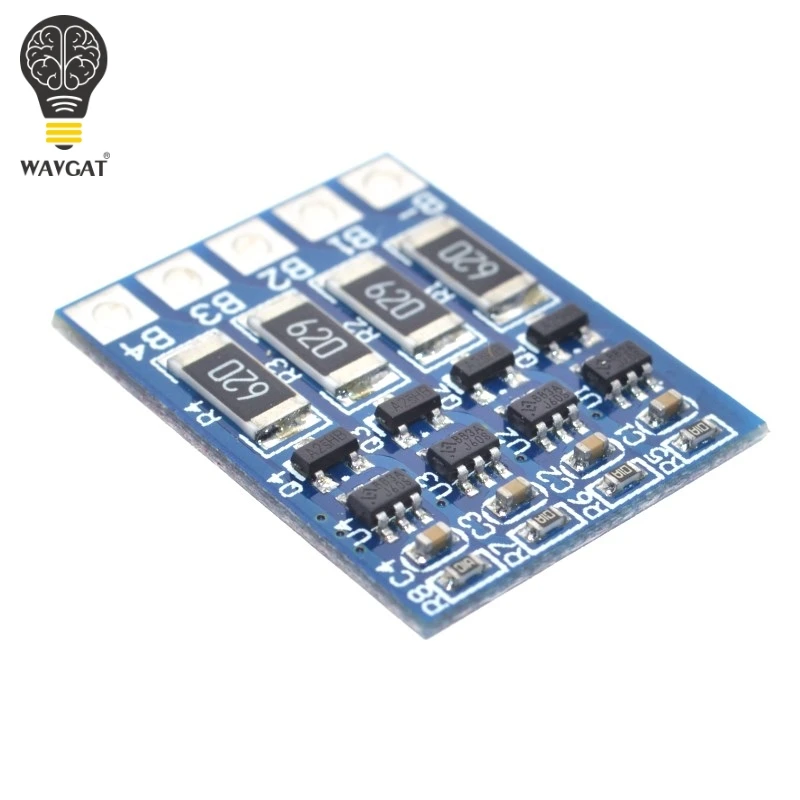

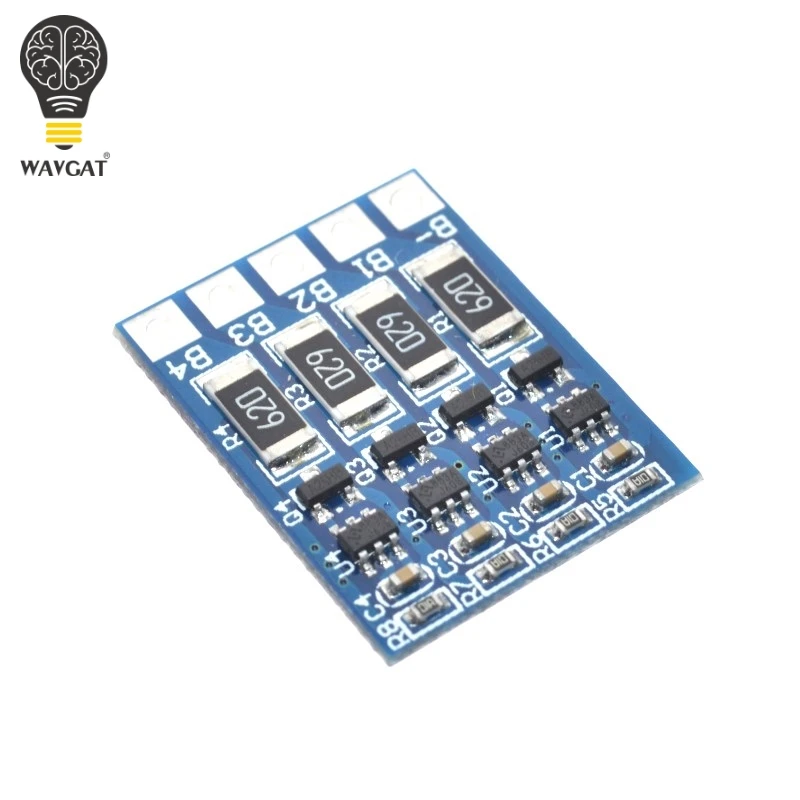

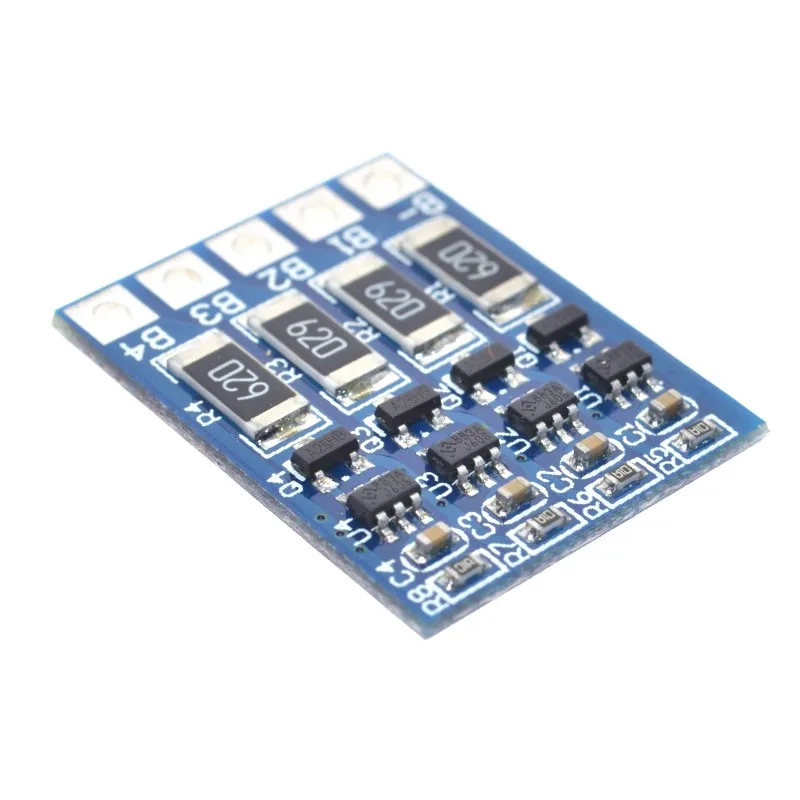

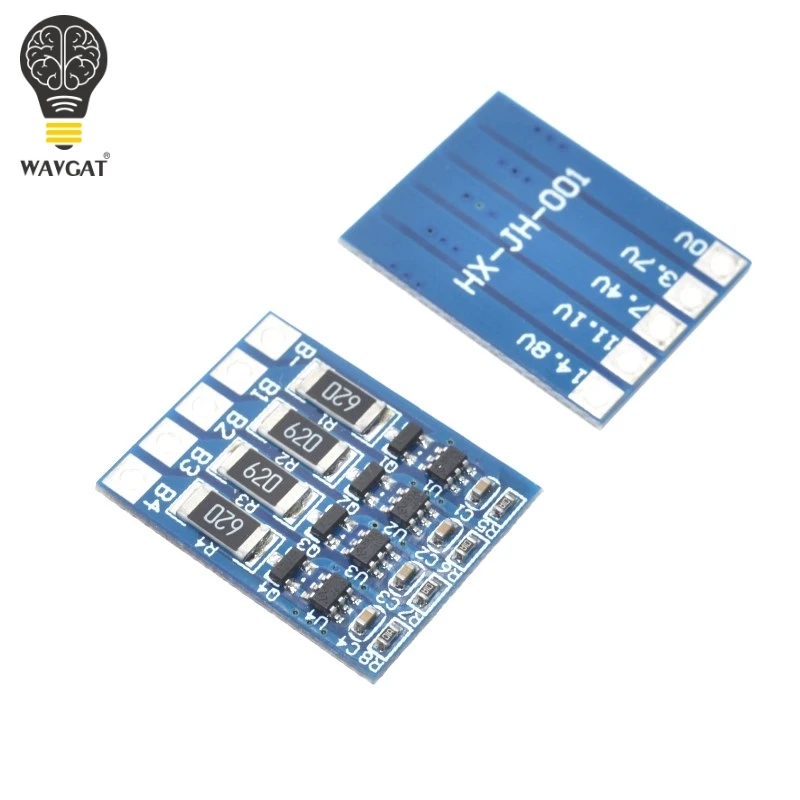

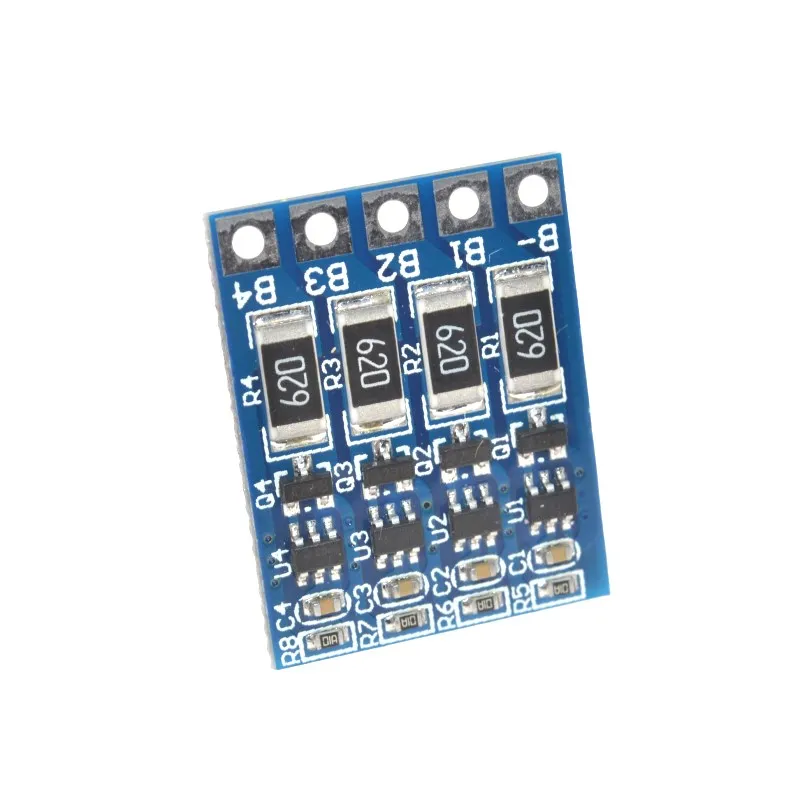

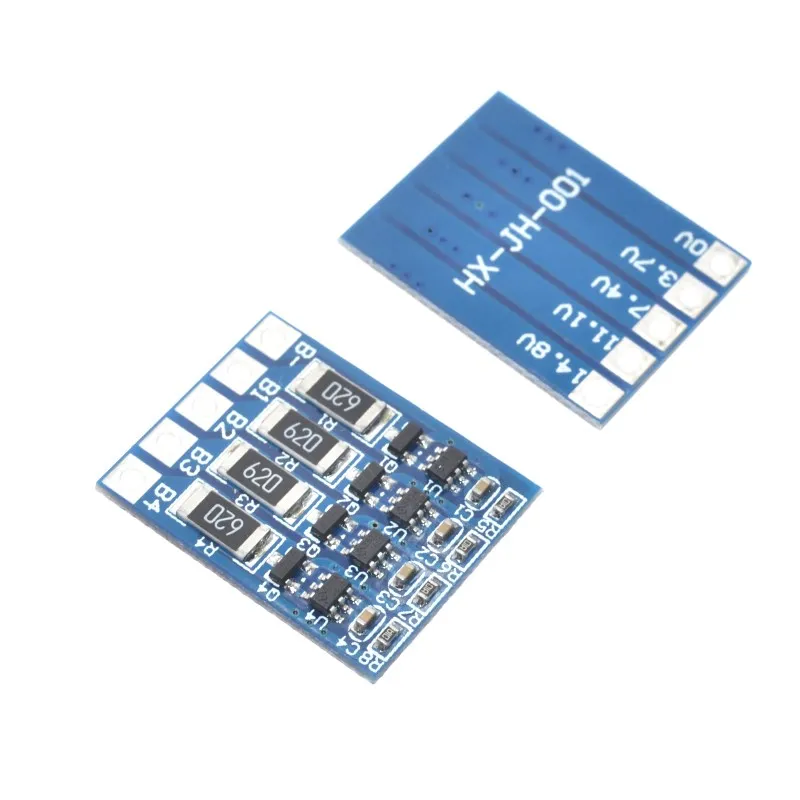

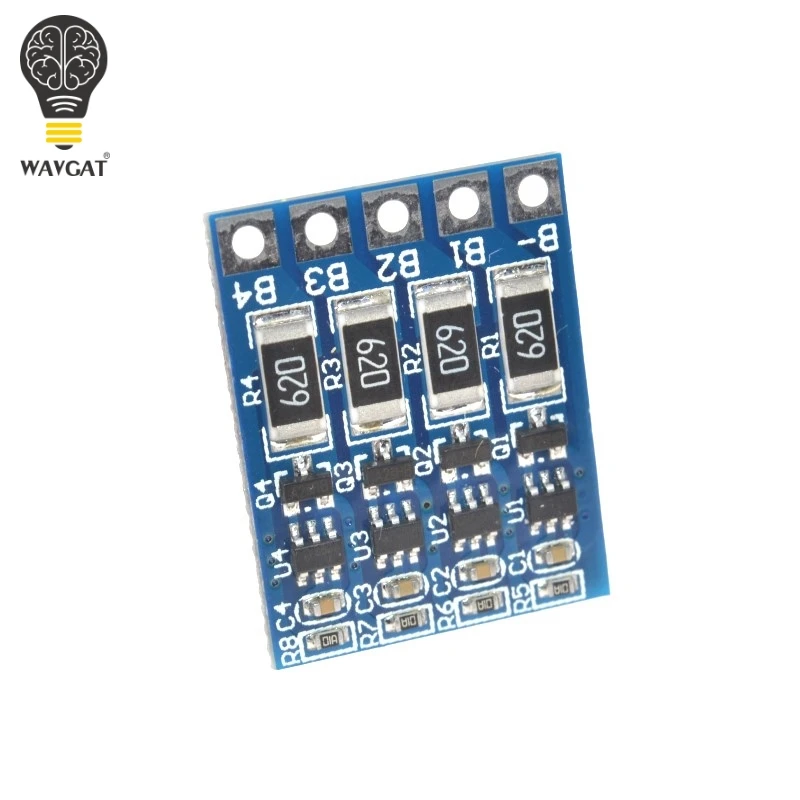

4S 4,2 v li-ion балансировочная плата Li-Ion балансирующая плата для полной зарядки аккумулятора WAVGAT

Старт

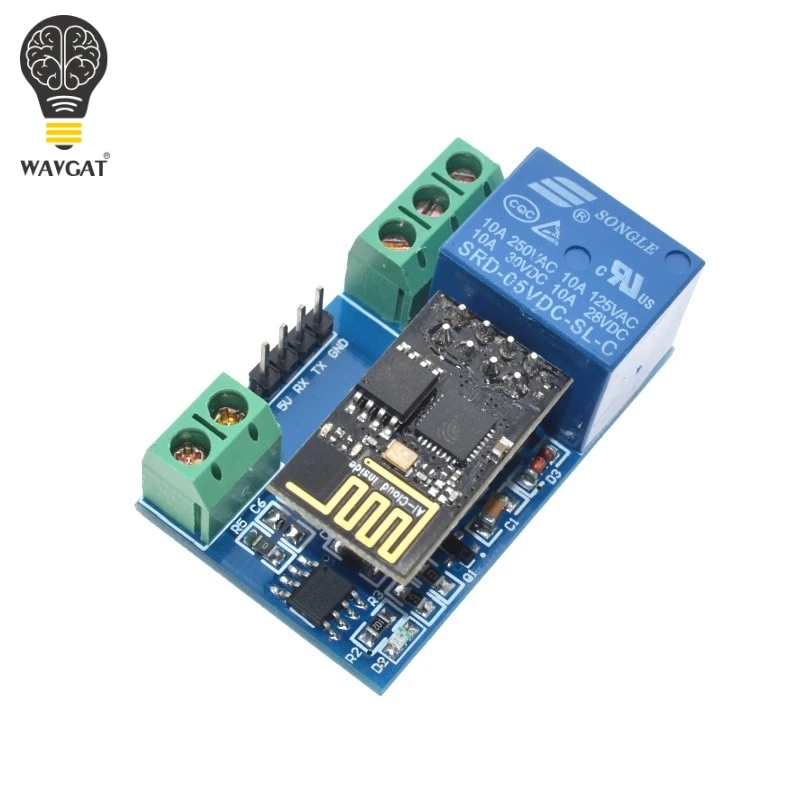

1 шт. ESP8266 5V WiFi релейный модуль Things Smart Ho...US $7,48

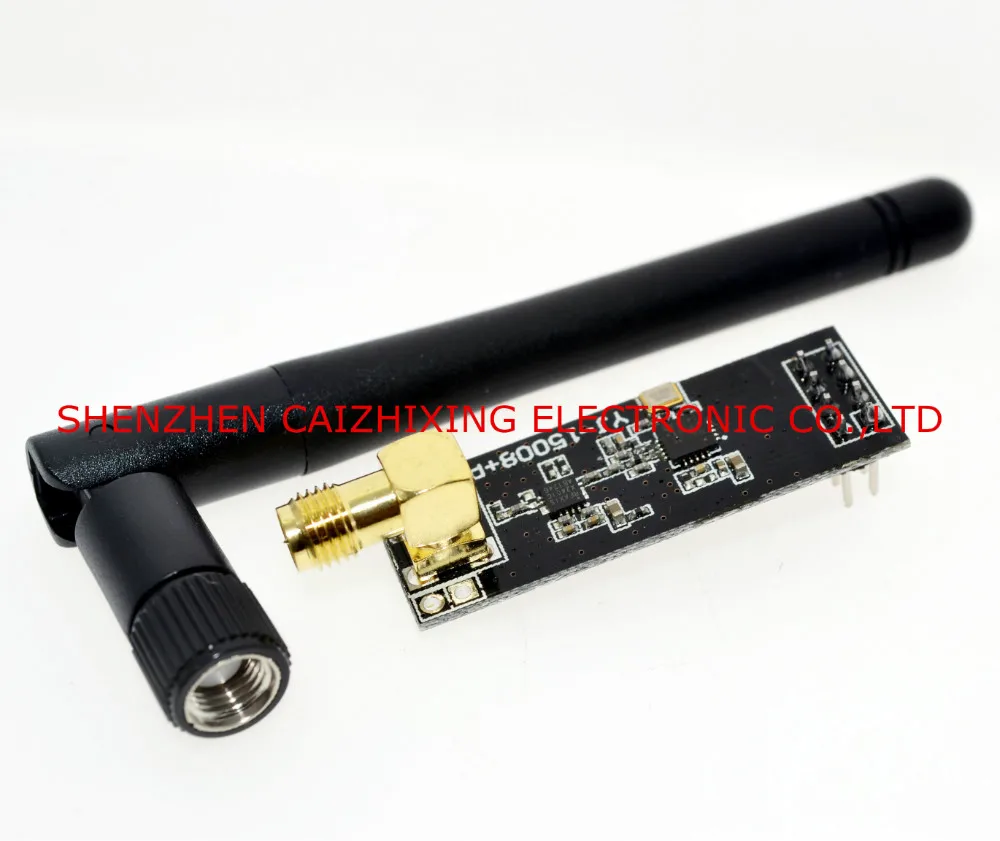

Бесплатная доставка NRF24L01 + PA + LNA беспроводной модуль с...US $1,98

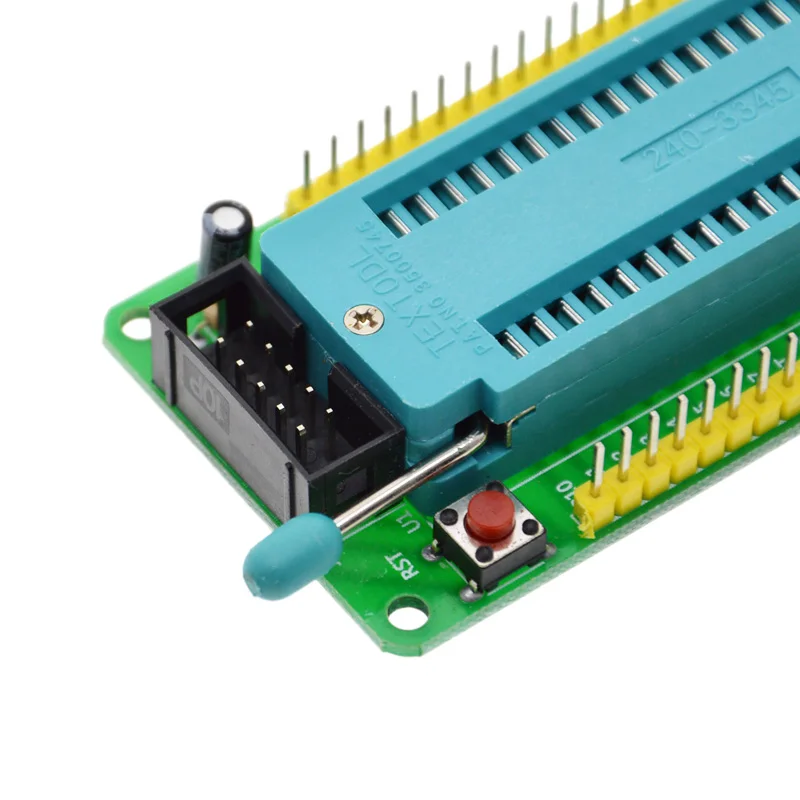

51 avr mcu минимальная системная плата развития...2,99 долл. США

WAVGAT Bluetooth MP3 декодирующая плата модуль w/ SD C...US $5,58

RCWL-0516 модуль микроволнового радиолокационного датчика человеческого тела...US $0,68

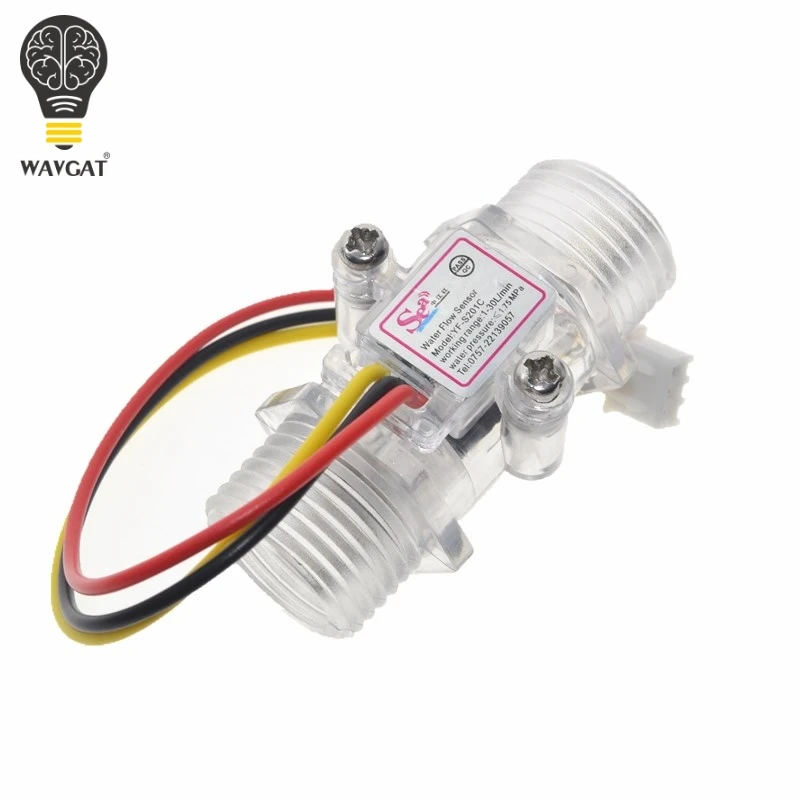

4 звезды прозрачный Датчик потока турбинный расходомер...US $3,42

WAVGAT DS1302 вращающийся цифровой светодиодный модуль дисплея...US $8,25

WAVGAT интеллектуальная Трассировка умный автомобиль шасси комплект т...US $4,95

WAVGAT 1x5 матричный массив 5Key мембранный переключатель Keypa...US $2,10

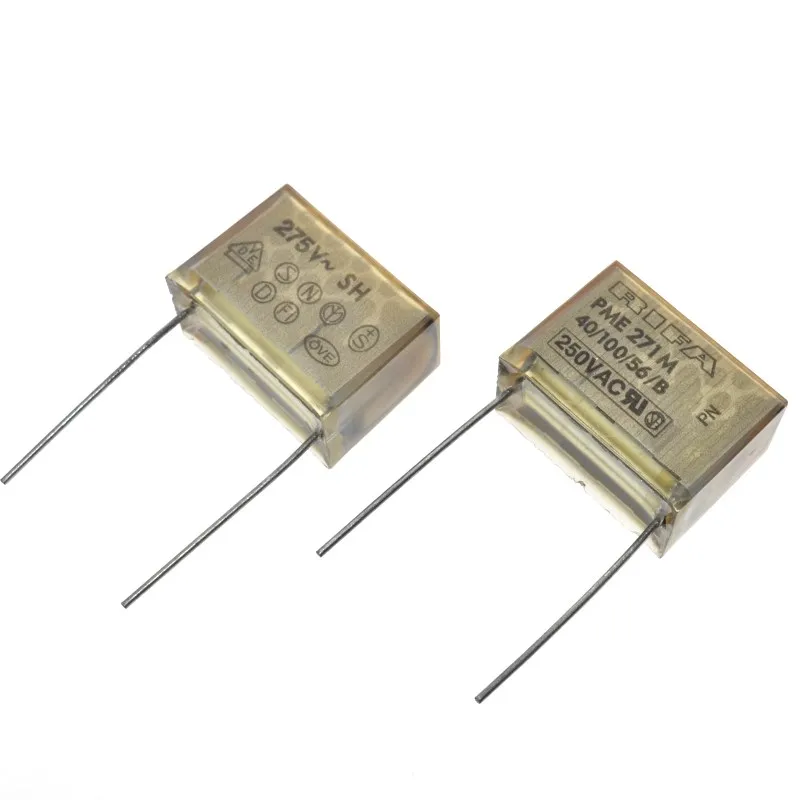

PME271M647KR30 470NF 275V 470N X2 подавитель EMI...US $1,38

Конец

Примечание: балансировочная плата должна использоваться вместе, и BMS не имеет функции балансировки

Параметр:

Баланс напряжения для каждой ячейки: 4,2 В

Баланс тока для каждой ячейки: 66ма

Размер: l25мм * w22мм

Балансировщик-это просто вспомогательная функция, тБалансировка означает, что при зарядке аккумулятора каждая серия батареи должна иметь одинаковое напряжение. Когда напряжение одной ячейки достигает 4,2 В, других ячеек нет, первое напряжение ячейки будет разрядиться, чтобы дождаться, когда другие ячейки вырастут до того же уровня.

Примечание:

Напряжение отключения зависит от параметров BMS.

Примечание: балансировщик начинает балансировать, когда одна ячейка получает 4,2 В, напряжение отключения зависит от настройки BMS, но отсекающее напряжение bms требует более 4,25 в, что намного лучше.

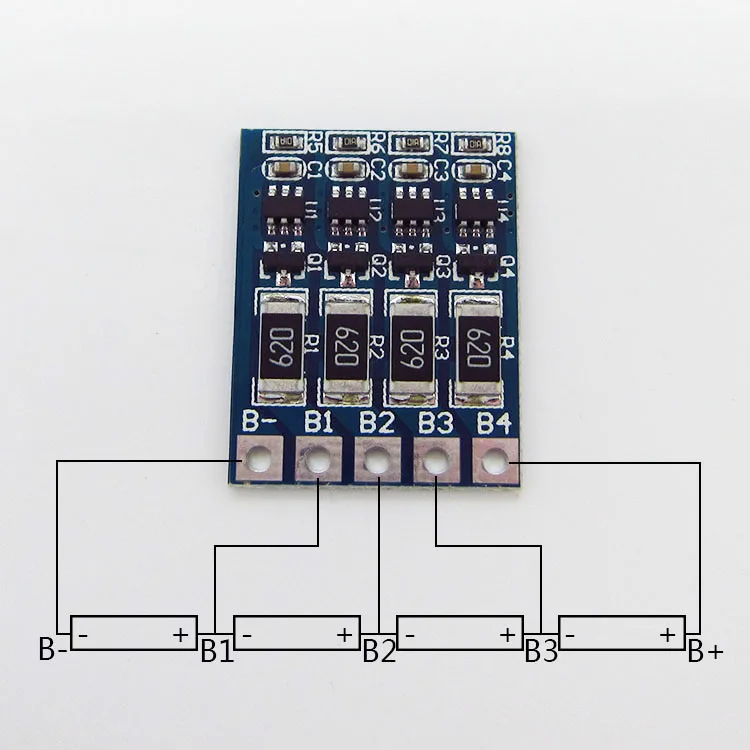

4S Инструкция по Cnnection:

B4 + положительная батарея подключения;

B3 + Подключите точку между батареей 1 и батареей 2;

B2 + Подключите точку между батареей 2 и батареей 3;

В1 + Подключите точку между батареей 3 и батареей 4

B-подключение батареи отрицательный;

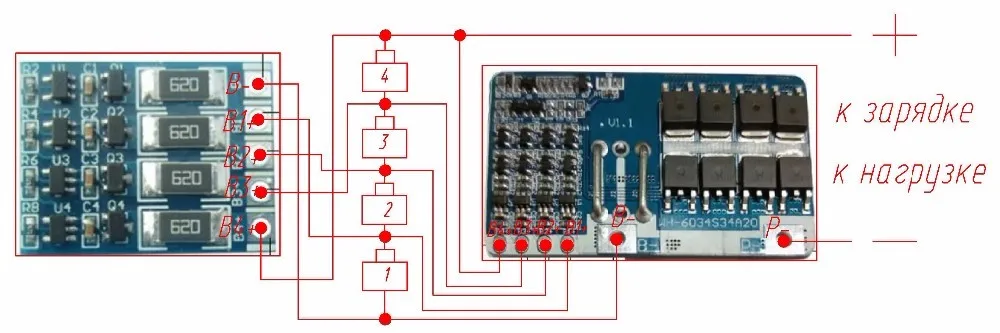

4S демонстрация баланса. Баланс платы должен использоваться вместе с другими PCM, которые не имеют функции баланса.

(4S баланс) + (PCM без баланса) = ( PCM с балансом)

4S баланс может использоваться как 3S.

4S баланс может использоваться как 2S

Примечание:

1) Этот баланс не имеет функции защиты от заряда и разряда, поэтому он не может быть вместо bms;

2) Если у вас есть какие-либо требования, пожалуйста, сообщите нам в ближайшее время;
