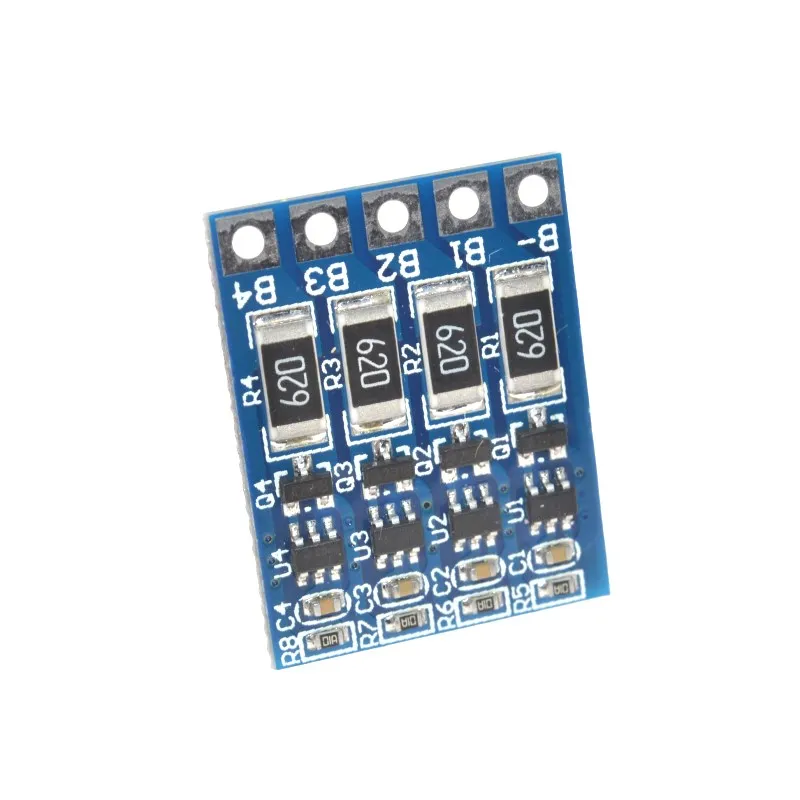

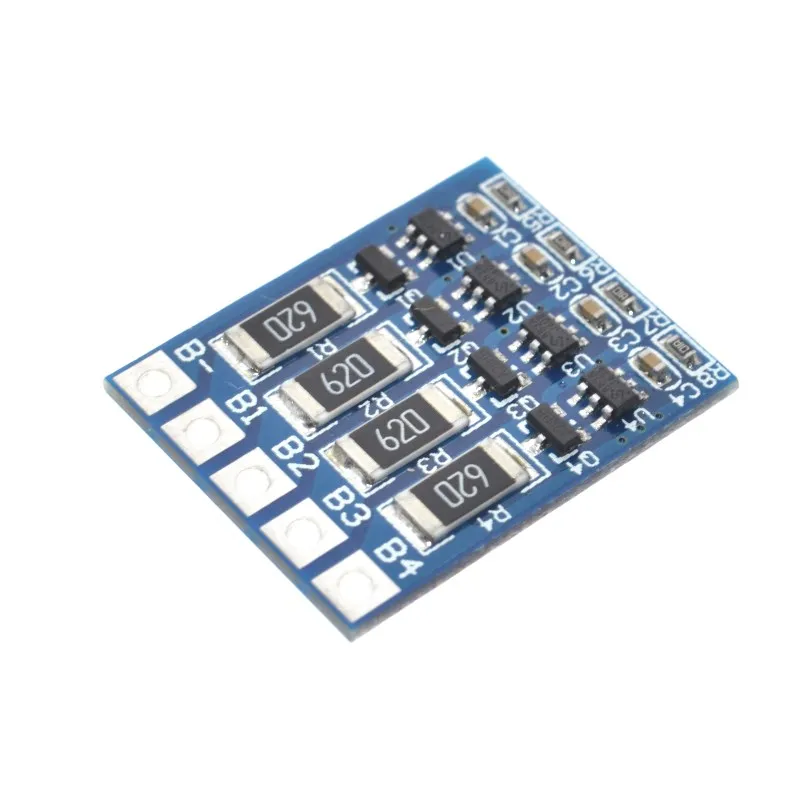

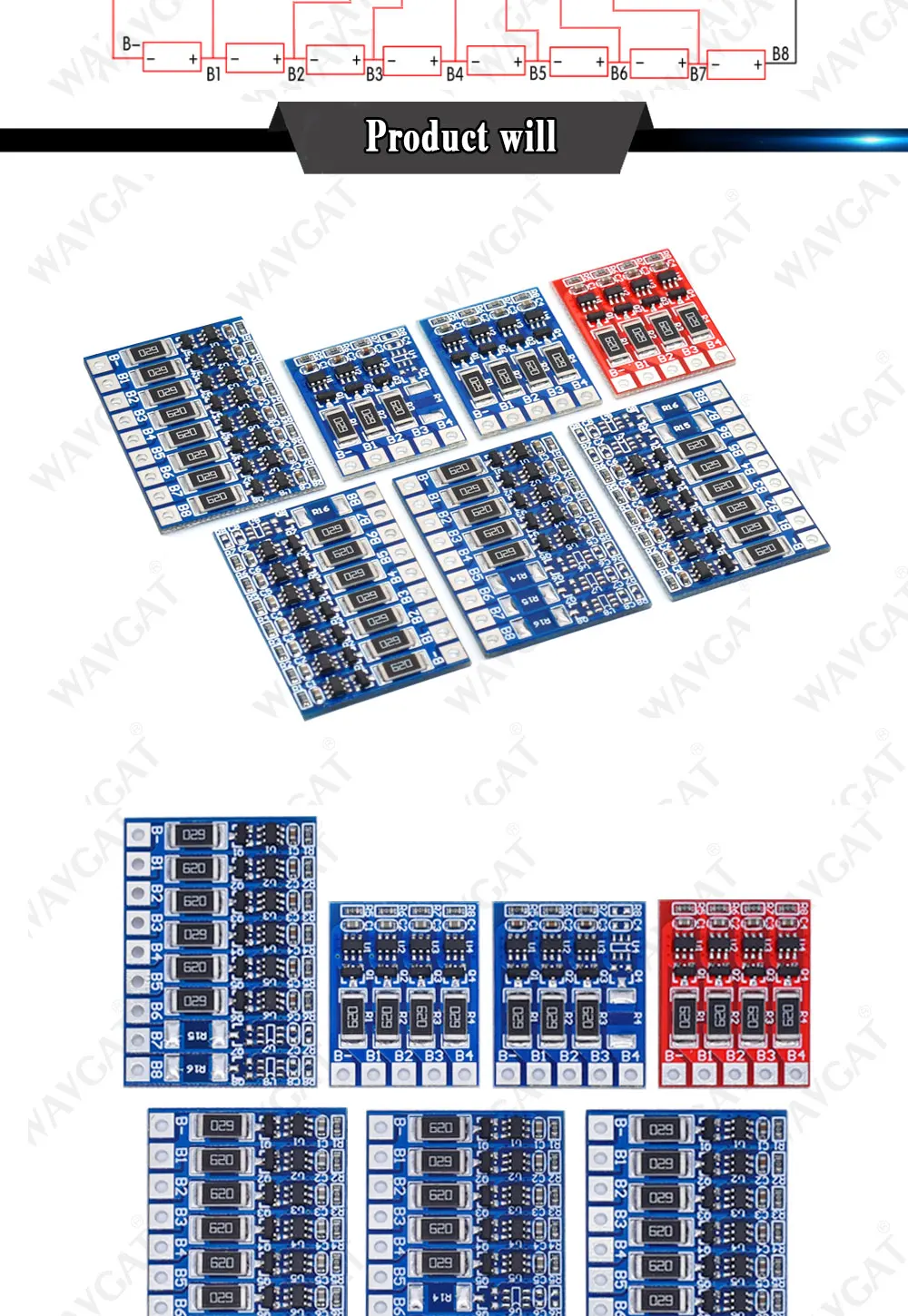

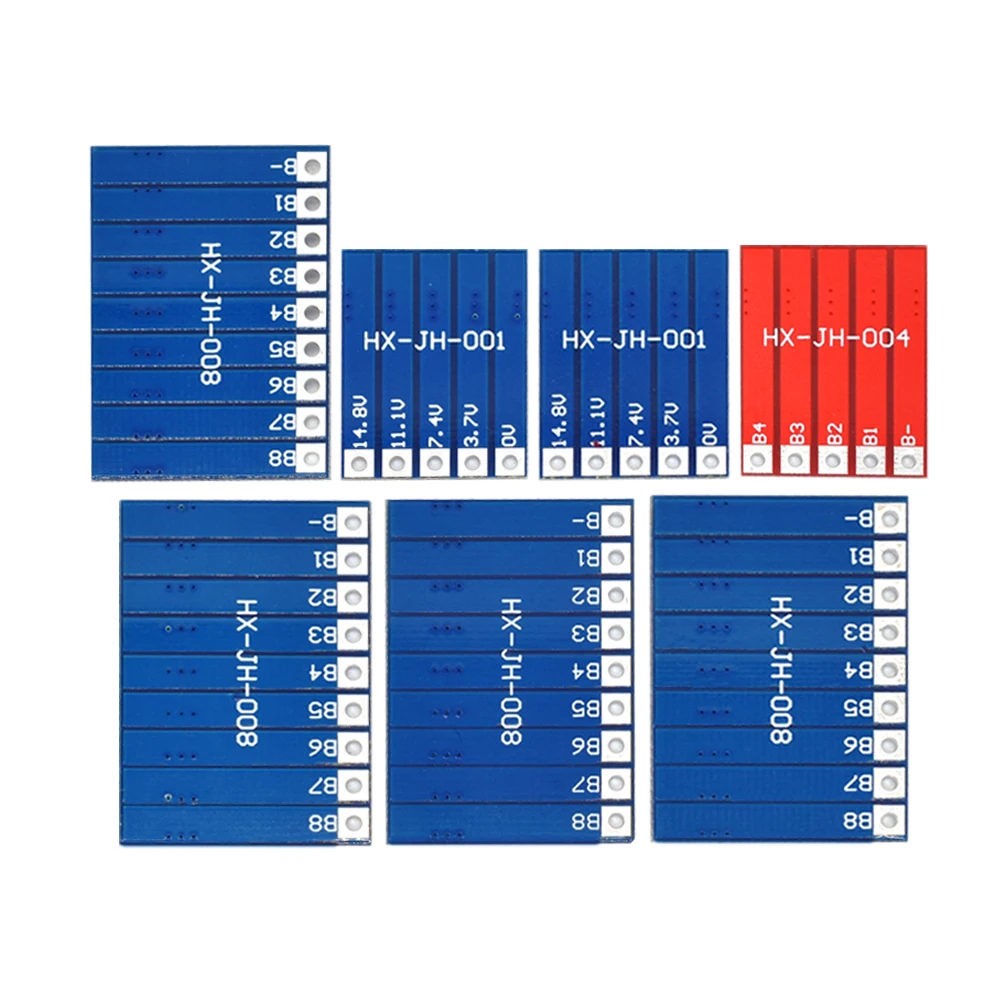

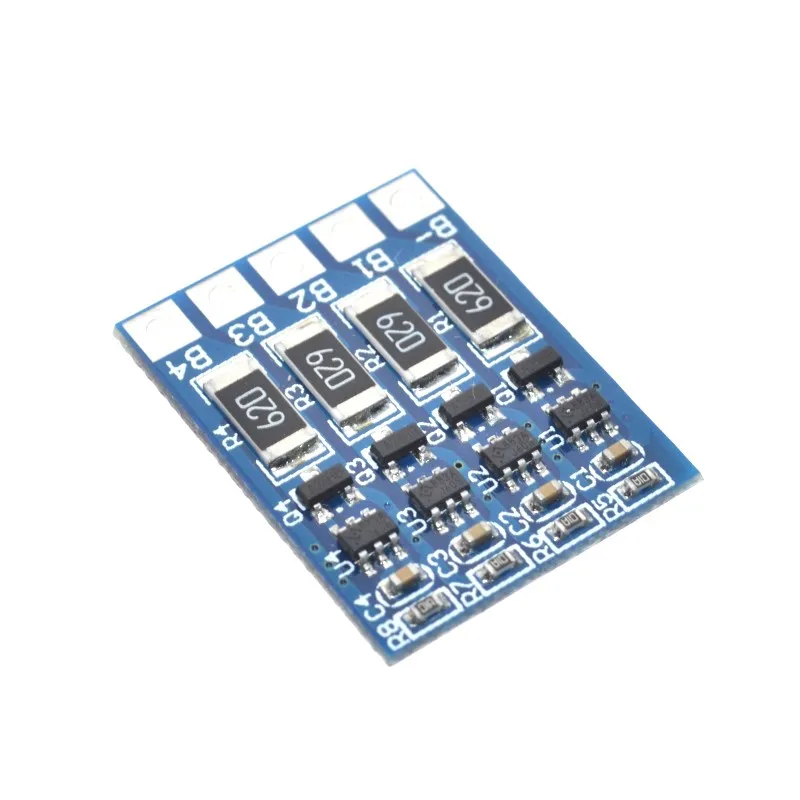

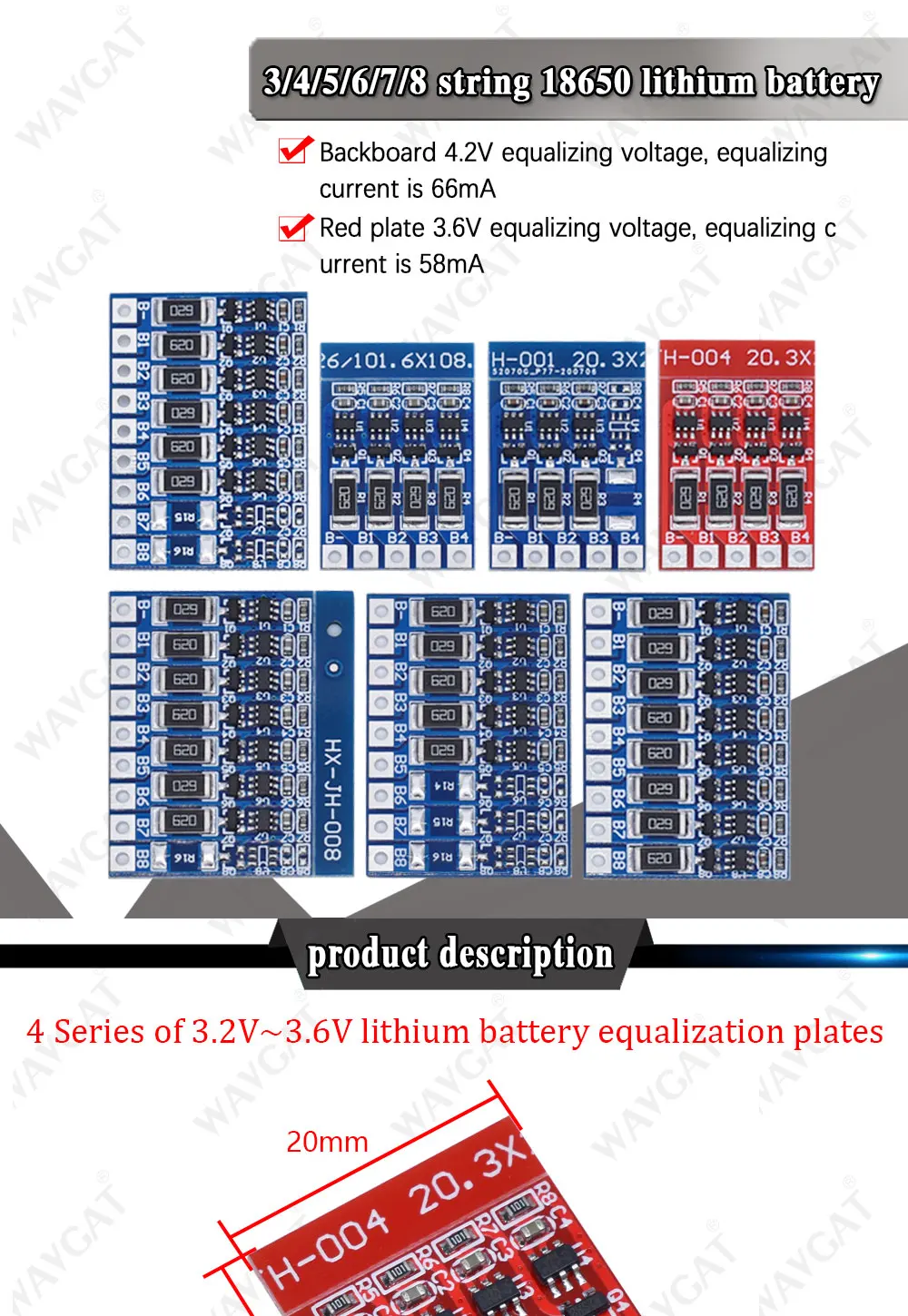

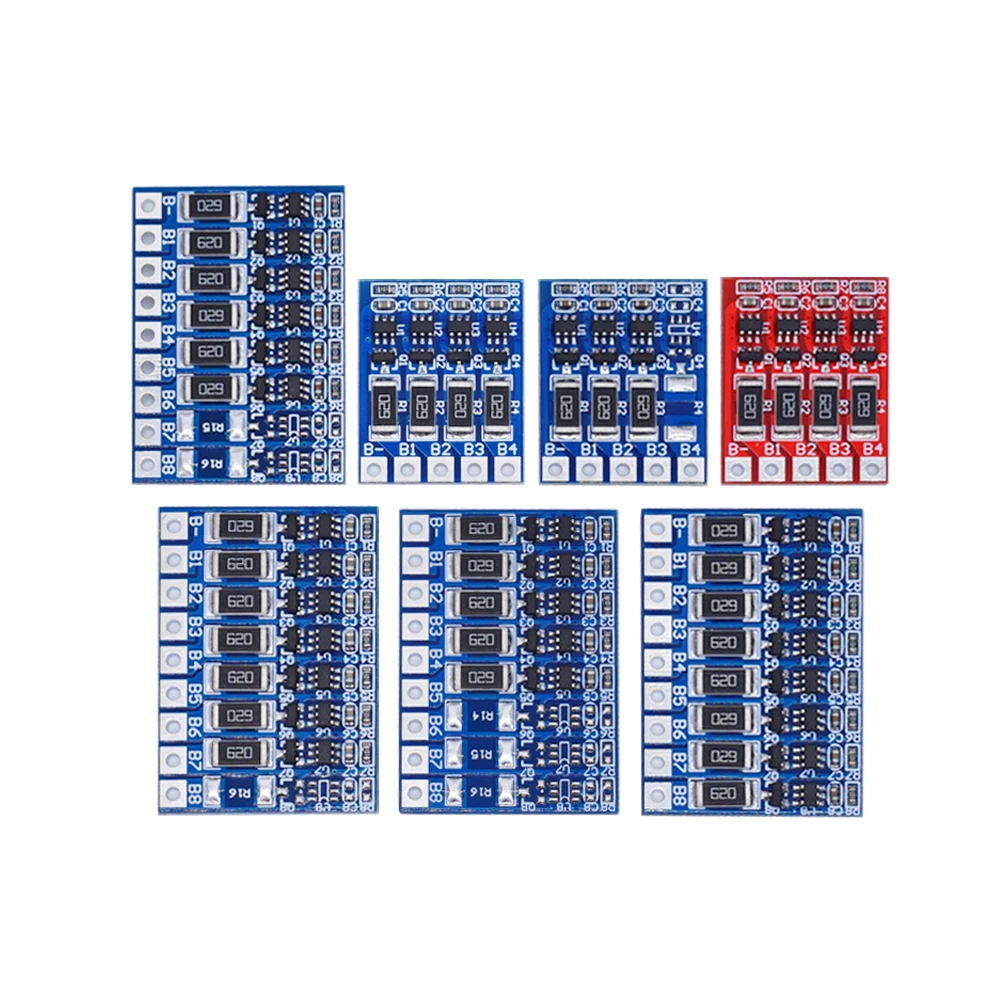

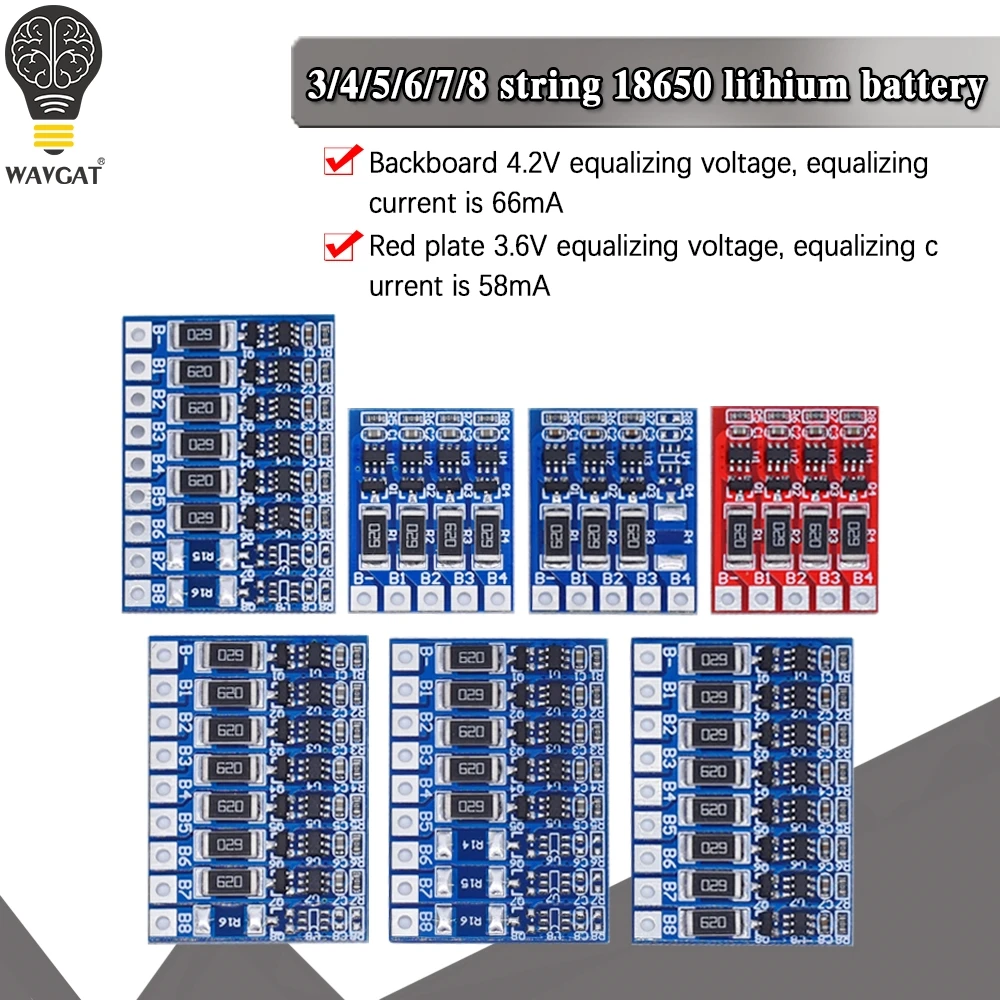

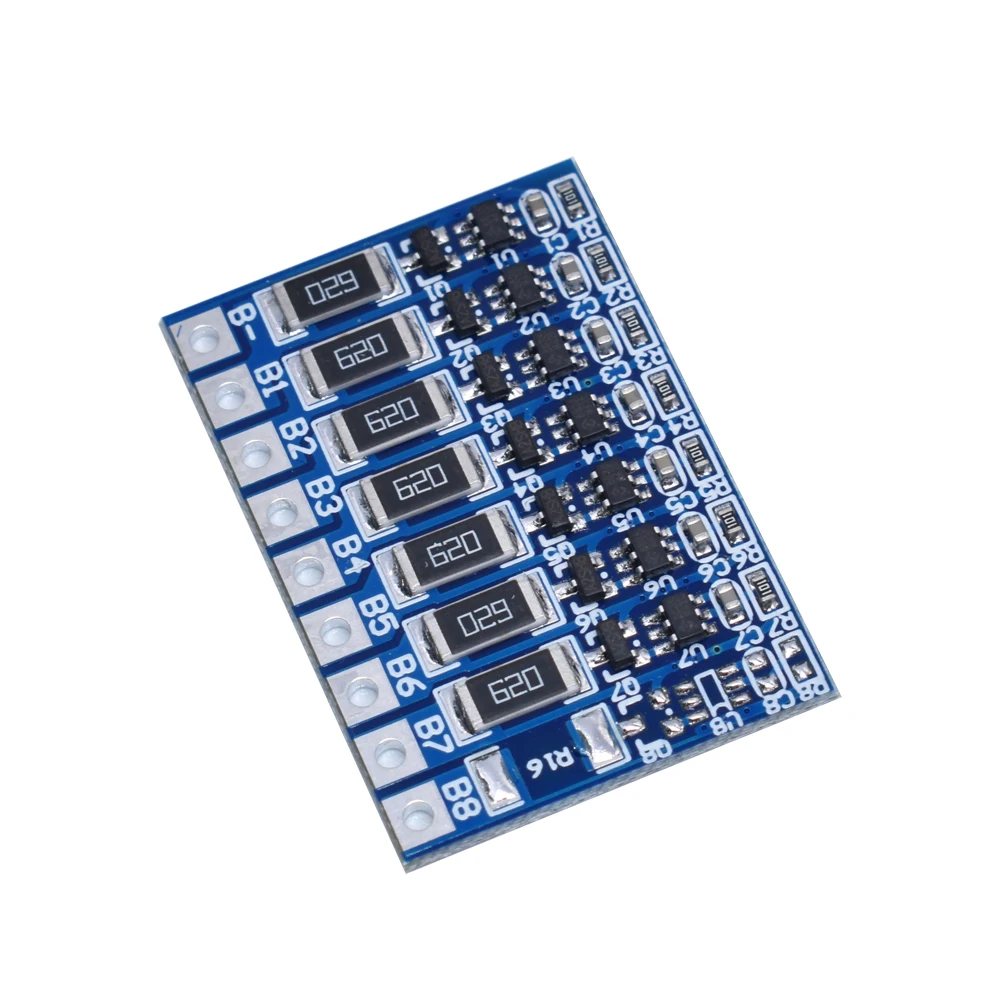

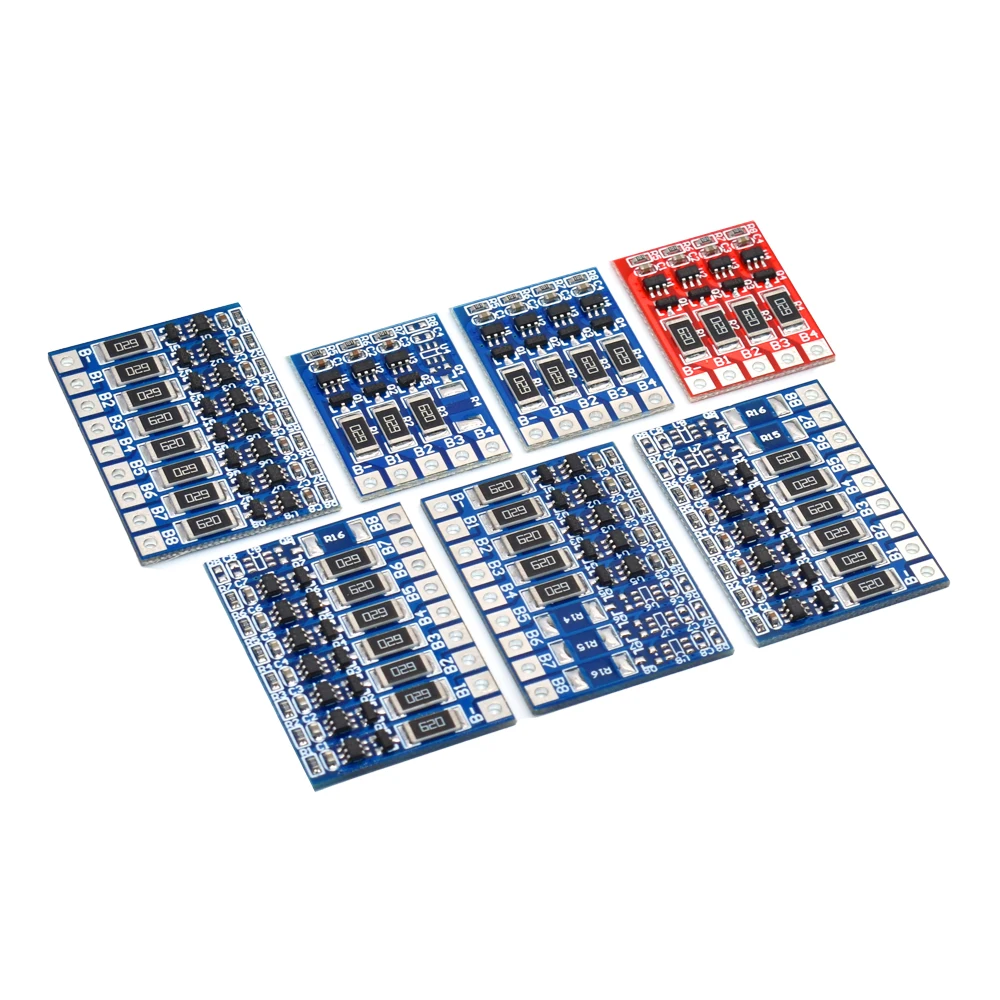

Защитная плата для функций балансировки 3S 4S, 5S, 21 в, 4,2 в, 68 мА, 5S литий-ионный аккумулятор Lipo, литиевые батареи 18650, балансные 6S, 7S, 8S

Примечание: плата балансировки должна использоваться вместе с BMS, а BMS не имеет функции балансировки

Параметры:

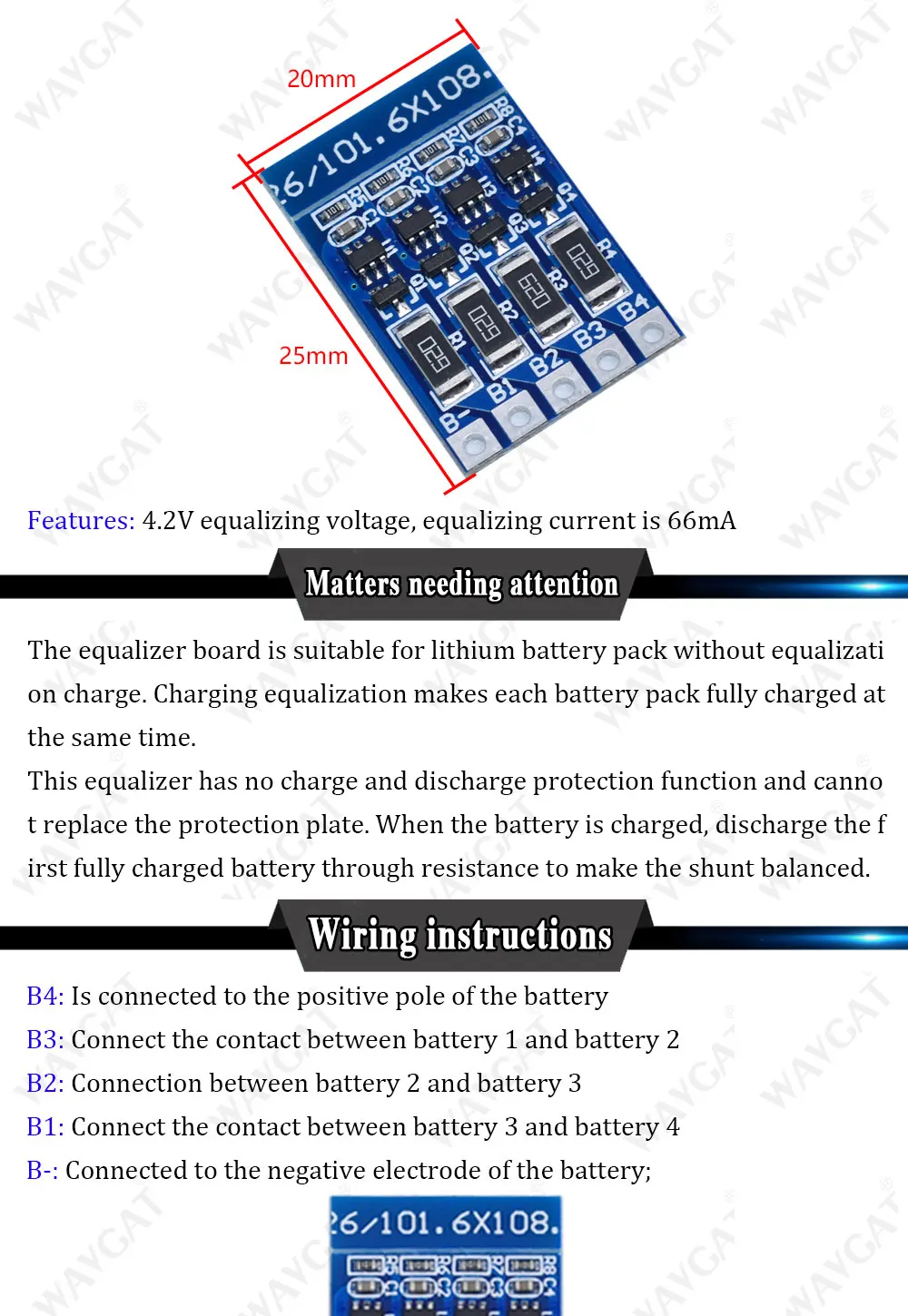

Сбалансированное напряжение для каждого ядра: 4,2 в

Сбалансированный ток для каждого ядра: 66 мА

Размер: д25 мм * ш22 мм

Балансир-это просто вспомогательная функция, тБалансировка означает, что при зарядке аккумулятора каждая серия аккумуляторов должна иметь одинаковое напряжение. Когда напряжение в одной ячейке достигает 4,2 в, а в других ячейках-нет, первое напряжение ячейки разрядится, чтобы ждать, пока другие ячейки поднимутся до того же уровня.

Примечание:

Предельное напряжение указано в настройках BMS.

Примечание: балансир начинает балансировать, когда напряжение в одном ядре достигает 4,2 в, предельное напряжение указано в настройках BMS, но предельное напряжение bms должно быть более 4,25 в, что намного лучше.

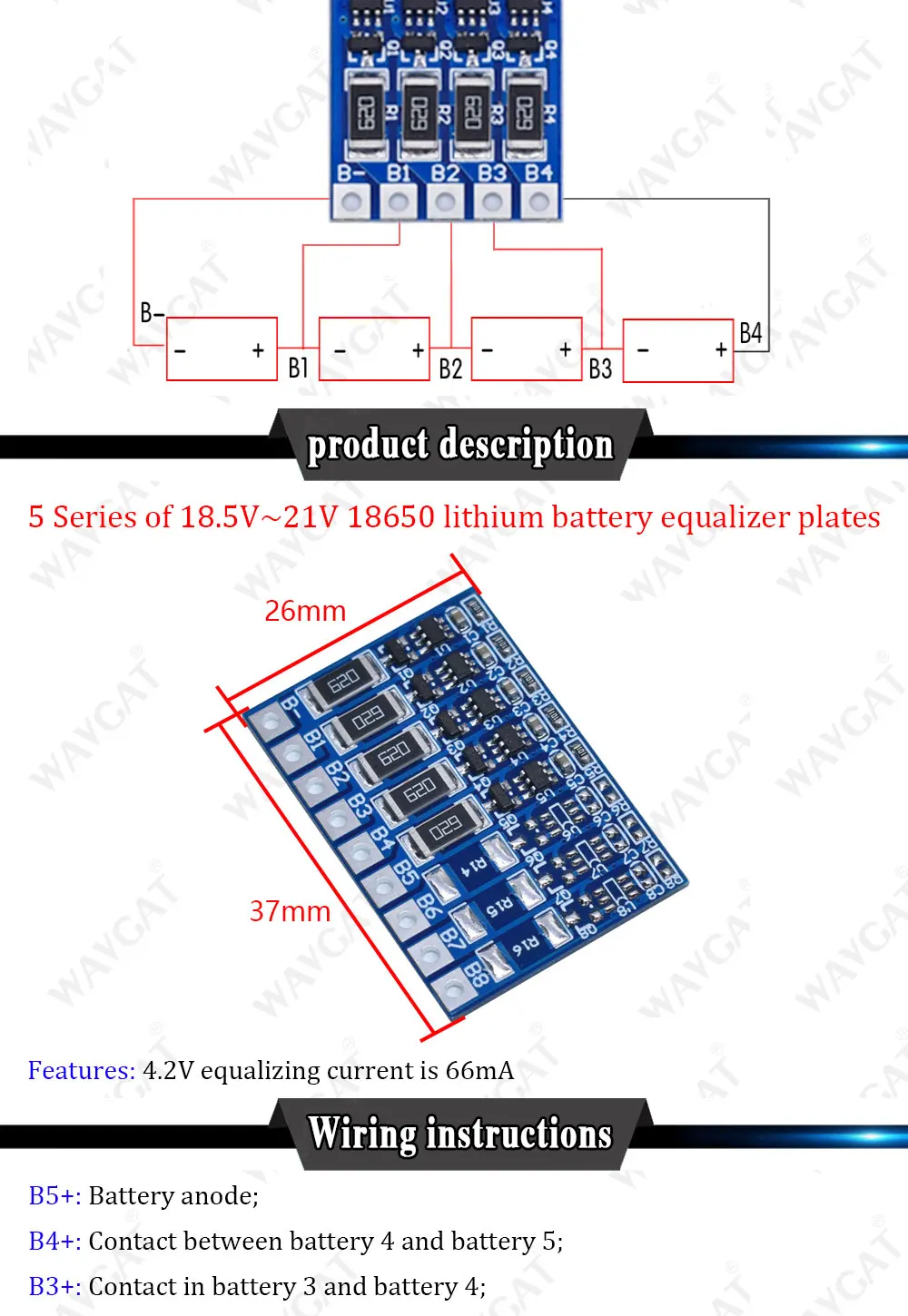

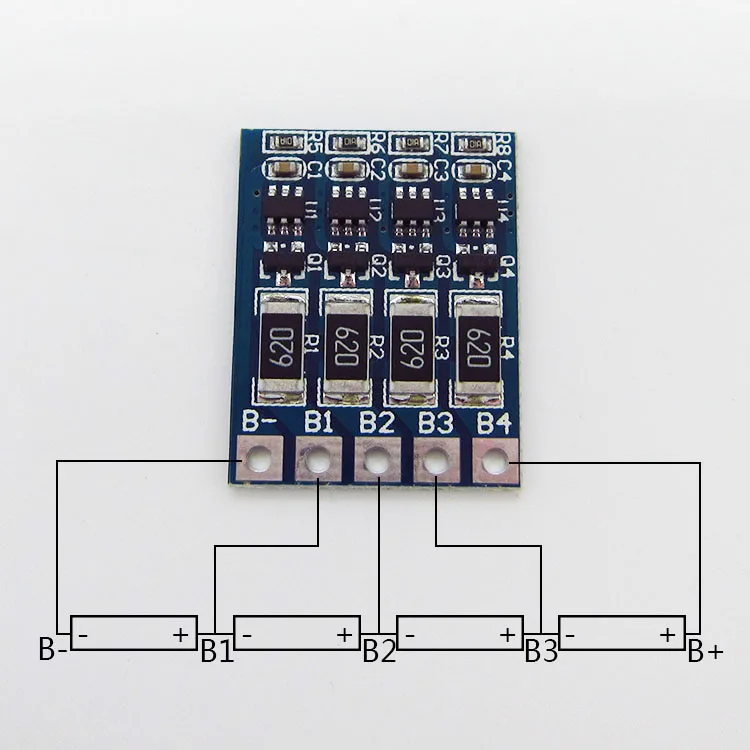

Инструкция 4S Cnnection:

B4 +: подключите положительный аккумулятор;

B3 + Подключите точку между аккумулятором 1 и аккумулятором 2;

B2 + Подключите точку между аккумулятором 2 и аккумулятором 3;

B1 + Подключите точку между аккумулятором 3 и аккумулятором 4

B-Подключите минус аккумулятора;

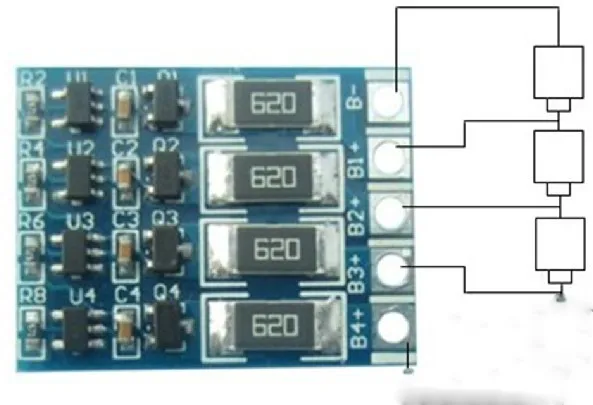

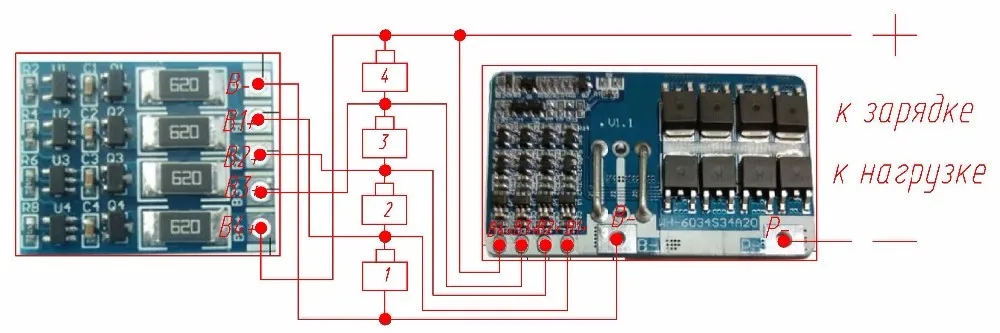

Демонстрационное использование 4S балансовой платы. Балансную плату следует использовать вместе с другими PCM, без функции баланса.

(Плата баланса 4S) + (PCM без баланса) = ( PCM с балансом)

4S балансную плату можно использовать как 3S.

4S балансную плату можно использовать как 2S

Примечание:

1) Этот баланс не имеет функции защиты от заряда и разряда, поэтому его нельзя использовать вместо bms;

2) Если у вас есть какие-либо требования, сообщите нам в ближайшее время;
