250 Вт ER11 12000 обмин бесщеточный двигатель шпинделя постоянного тока 24VDC 42 мм диаметр

Применение:

Этот Шпиндельный мотор широко используется в гравировальных станках с ЧПУ DIY, сверлильных станках, шлифовальных станках; Обработке печатных плат, акриловой пены и т. д.

Посылка::

2015 г. 1 предметБесщеточный Шпиндельный двигатель постоянного тока 250 Вт ER11 12000 об/мин

Спецификация:

1, двигатель шпинделя:

Двигатель шпинделя: Новый бесщеточный двигатель постоянного тока (оригинальный подшипник NSK)

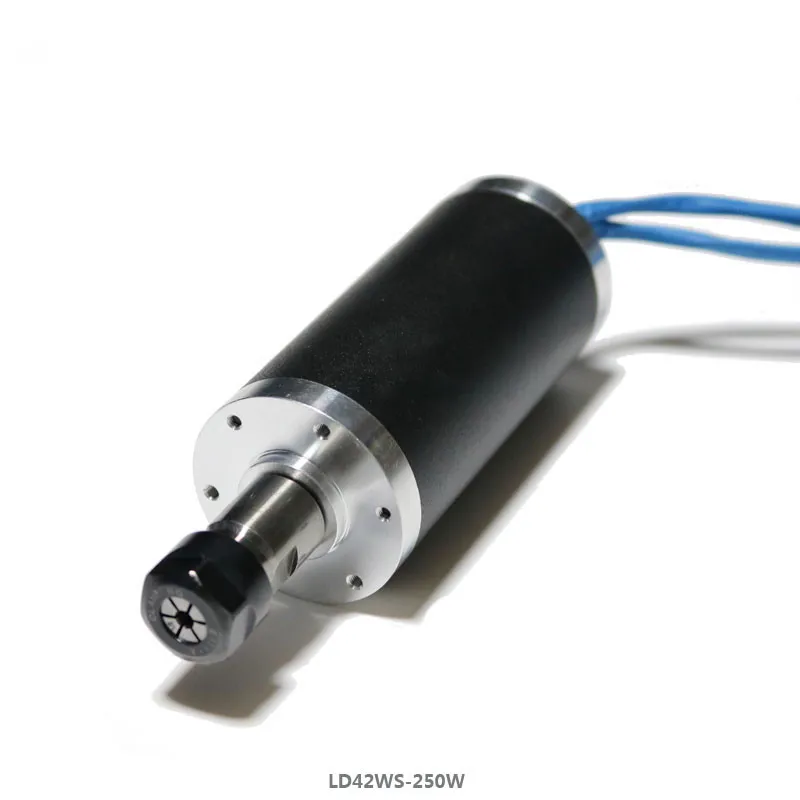

Модель: LD42WS-250W

Рабочее напряжение:24 В постоянного тока должны быть сопряжены с бесщеточным драйвером, мотор может работать

Мощность: 250 Вт

Скорость: 12000 об/мин

Крутящий момент: 0,5294 (Н. М)

Сопротивление изоляции: >2 МОм

Диэлектрическая прочность: 400 В

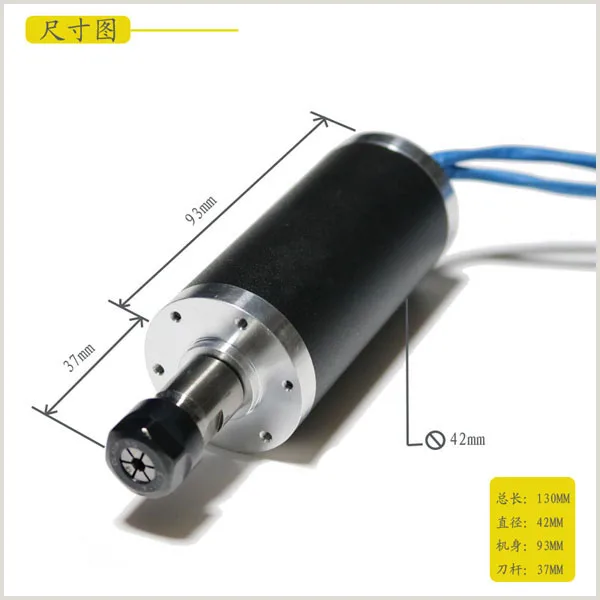

Диаметр: 42 мм

Длина двигателя: 130 мм (включая зажимную часть и двигатель)

Вес нетто шпинделя: 0,65 кг

Точность: 0,01-0,03

Используется для гравировка металла или неметаллических материалов.

Шпиндель отличается высокой скоростью, низким уровнем шума, низким нагревом, может работать долго.

Патрон ER11 может быть заменен в соответствии с требованиями к обработке, поддерживает патрон ER11 1-7 мм

2, бесщеточный двигатель постоянного тока

Параметры производительности бесщеточной приводной пластины:

1, рабочее напряжение: 12В-36В постоянного тока

2, рабочий ток: менее 15а

3, мощность привода: менее 500 Вт

4, напряжение управления скоростью: 0,1 в ---- 5 В

5, Рабочая температура: -40 --- 85

6, Рабочая температура: менее 90% отн. Влажности

7, защита от перегрузки по току:

8, защита от блокировки:

9. Управление направлением:

10. Включить контроль:

11, сигнал скорости:

Руководство по эксплуатации и нанесению

1, левый провод: наружный

VCC (источник питания +)

GND (источник питания-)

MC (двигатель Brown line W)

MB (серая линия двигателя V)

МА (двигатель Orange line U)

2, на правой стороне проводка: холл линии мотора Holzer

GND hall-черная линия

Hc hall зеленая линия

Белая линия Hb hall

Желтая линия Ha hall

5 в зал + красная линия

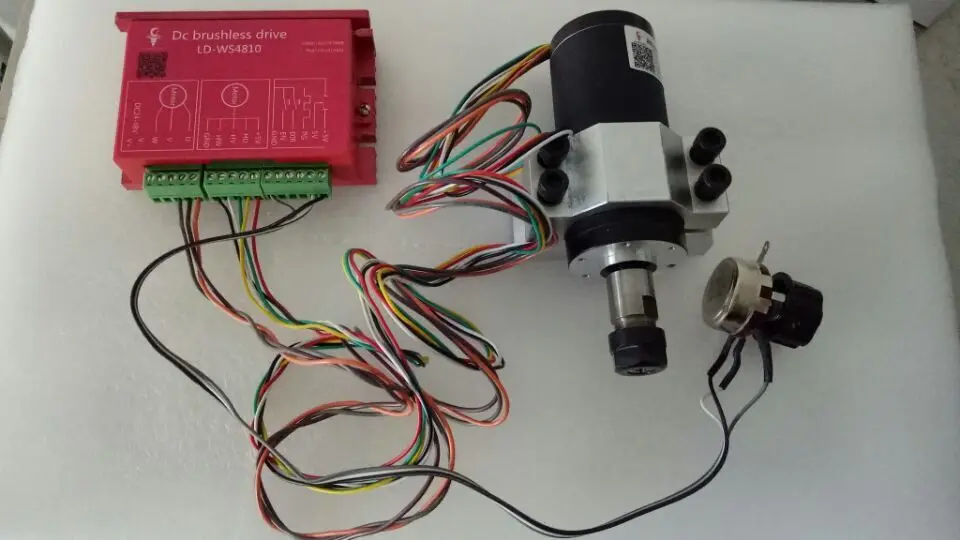

Мы также можем предложить драйвер бесщеточного двигателя и кронштейн для шпинделя следующим образом:

Если вам нужно купить комплект или вы хотите узнать о подключении, перейдите по этой ссылке:
