250 Вт ER11 12000 обмин бесщеточный двигатель шпинделя постоянного тока и драйвер MACH3 и монтажный кронштейн Комплекты ЧПУ

250 Вт ER11 12000 об./мин бесщеточный DC мотор шпинделя и MACH3 драйвер и кронштейн CNC наборы

Применение:

Этот набор шпиндельных моторов широко используется в ЧПУ DIY гравировальный станок, сверлильный станок, шлифовальный станок; Обработка печатных плат, акриловой пены и т. д.

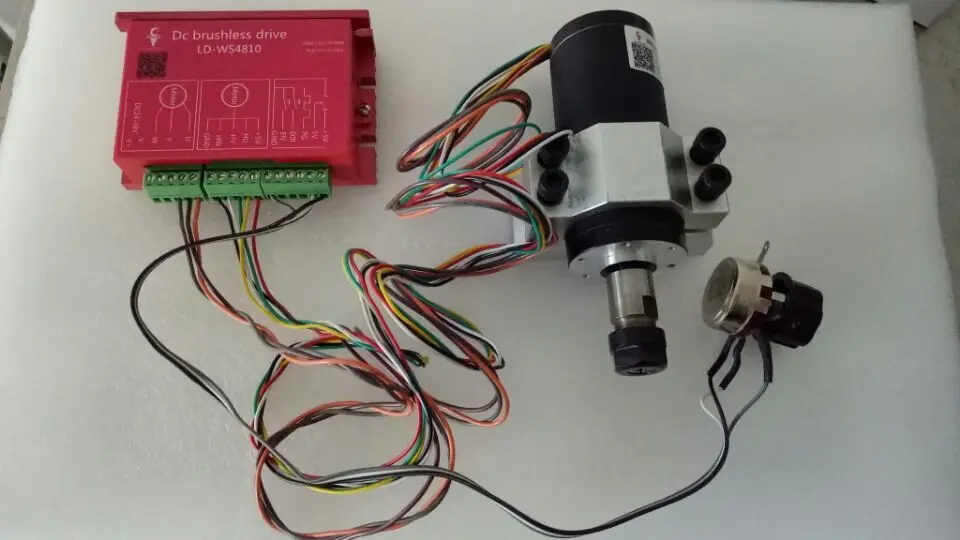

Посылка в том числе:

2015 г. 1 предмет250 Вт ER11 12000 об/мин бесщеточный двигатель шпинделя постоянного тока

1 шт. бесщеточный двигатель постоянного тока

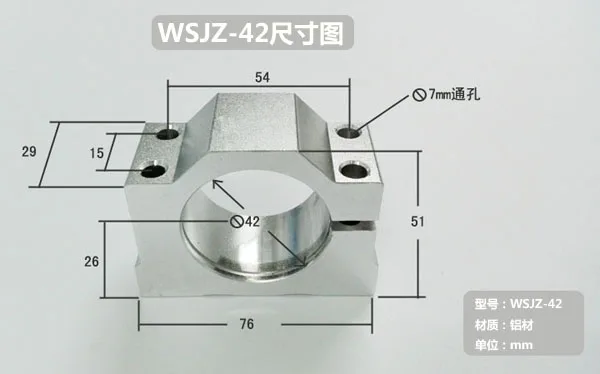

1 шт. кронштейн

Параметры:

1, мотор шпинделя:

Мотор шпинделя: Новый бесщеточный двигатель постоянного тока (оригинальный подшипник NSK)

Модель: LD42WS-250W

Рабочее напряжение: 24 В постоянного тока должно быть сопряжено с бесщеточным драйвером, двигатель может работать

Мощность: 250W

Скорость: 12000р/мин

Крутящий момент: 0,5294 (N.m)

Сопротивление изоляции: >2 МОм

Диэлектрическая прочность: 400 В

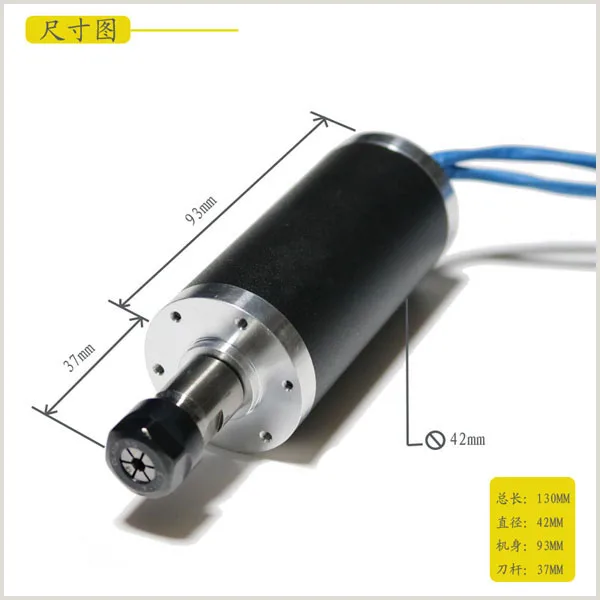

Диаметр: 42 мм

Длина двигателя: 130 мм (включая зажимную деталь и двигатель)

Вес нетто шпинделя: 0,65 кг

Точность: 0,01-0,03

Используется для гравировки металлических или неметаллических материалов.

Шпиндель отличается высокой скоростью, низким уровнем шума, низким нагревом, может работать долго.

Патрон ER11 может быть заменен только в соответствии с требованиями обработки, поддержка патрона ER11 1-7 мм

2, бесщеточный двигатель постоянного тока

Параметры производительности бесщеточной пластины привода:

1. Рабочее напряжение: DC12V - DC36V

2. Рабочий ток: менее 15 А

3. Мощность привода: менее 500 Вт

4. Напряжение контроля скорости: 0,1 в ---- 5 В

5, Рабочая температура: -40 --- 85

6. Рабочая температура: менее 90% относительной влажности

7, защита от перегрузки по току:

8, блокирующая защита:

9, управление направлением:

10. Включите управление:

11, сигнал скорости:

Свинец и инструкции по применению

1, левая проводка: выход

VCC (блок питания +)

GND (источник питания-)

MC (двигатель коричневой линии W)

МБ (двигатель серая линия V)

МА (двигатель оранжевой линии U)

2, с правой стороны проводка: холзер двигателя линии Холла

GND hall-черная линия

Hc зал зеленая линия

Hb зал с изображениями черно-белых линий

Ha зал желтая линия

5V зал + красная линия

3. Набор боковых элементов управления

GND Земля

VR регулятор скорости 0-5 в (соответствующая скорость двигателя 10%-100%)

ZF положительное управление инверсии (5 В или земля может изменить направление вращения двигателя)

M скорость вращения импульсного выхода (в зависимости от количества полюсов двигателя в неделю, количество выхода, соответствующего количеству импульсов)

EL включить сторону управления (подключен к 5V или земле, нормальная работа, затем 5V, мотор заземления остановки)

5V терминал управления 5V
