433 МГц универсальный беспроводной пульт дистанционного управления AC 85V ~ 250V 110V 220V 2CH релейный модуль приемника и RF 433 Mhz 1527 кодирование дистанционное управление s
Области применения:
Пульт дистанционного управления гаражной дверью \ пульт дистанционного управления домашней дверью \ пульт дистанционного управления лампой \ пульт дистанционного управления занавесками \ пульт дистанционного управления забавным и другим устройством дистанционного управления.
Посылка заказа включает в себя:(3 модели заказа могут быть выбраны)
Модель заказа 1:
1 шт. KR2202
Подробности:
Модуль переключателя приемника (KR2202)1 штука с пластиковой оболочкой
Модель заказа 2:

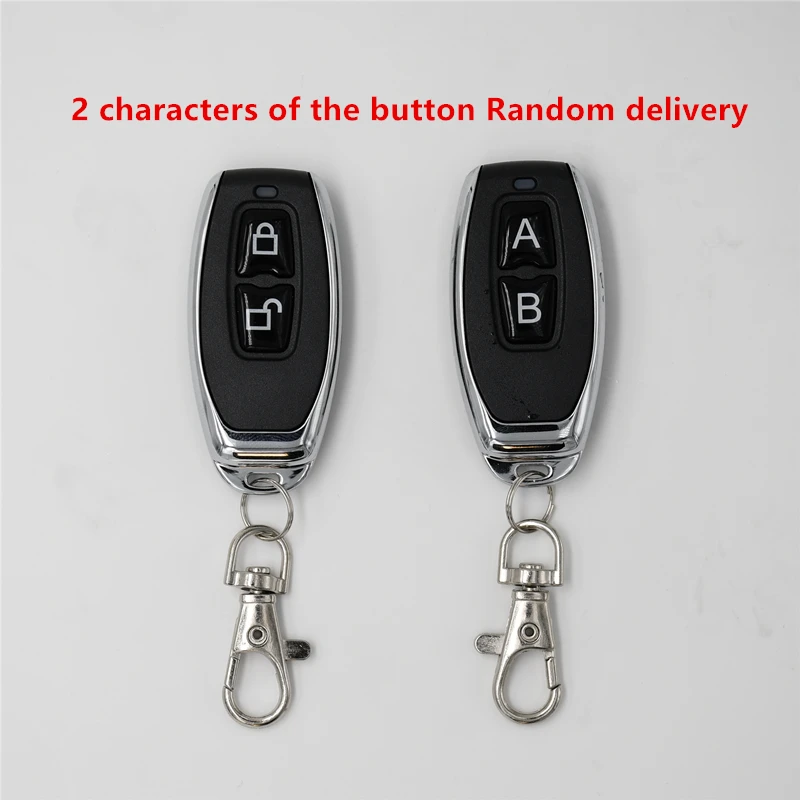

1 шт. пульт дистанционного управления KT05
Подробности:

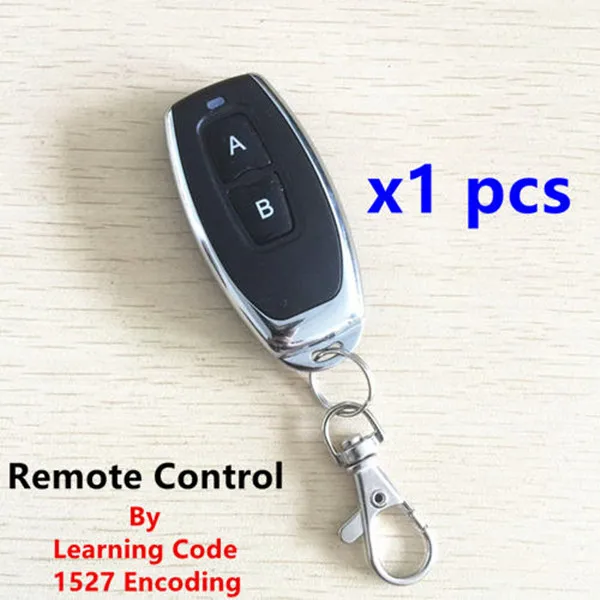

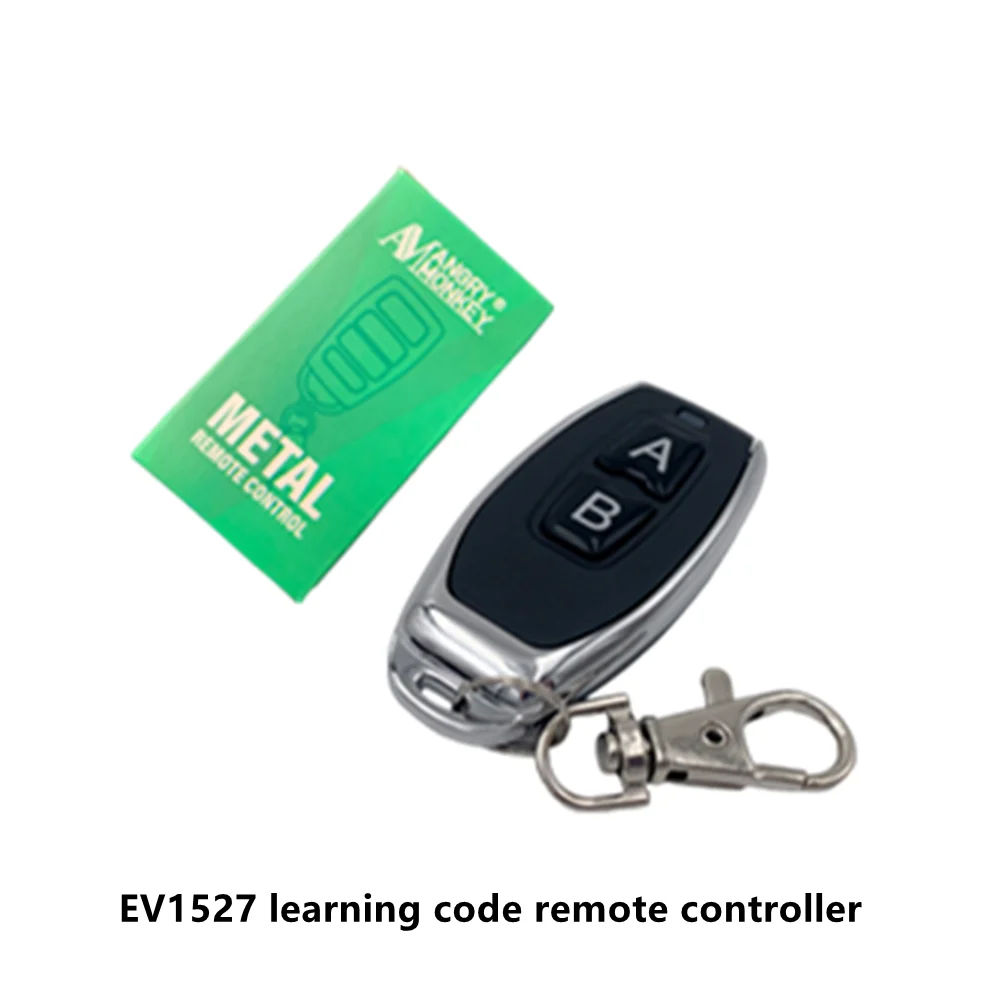

Код обучения с дистанционным управлением EV1527 1 шт.
Модель заказа 3:

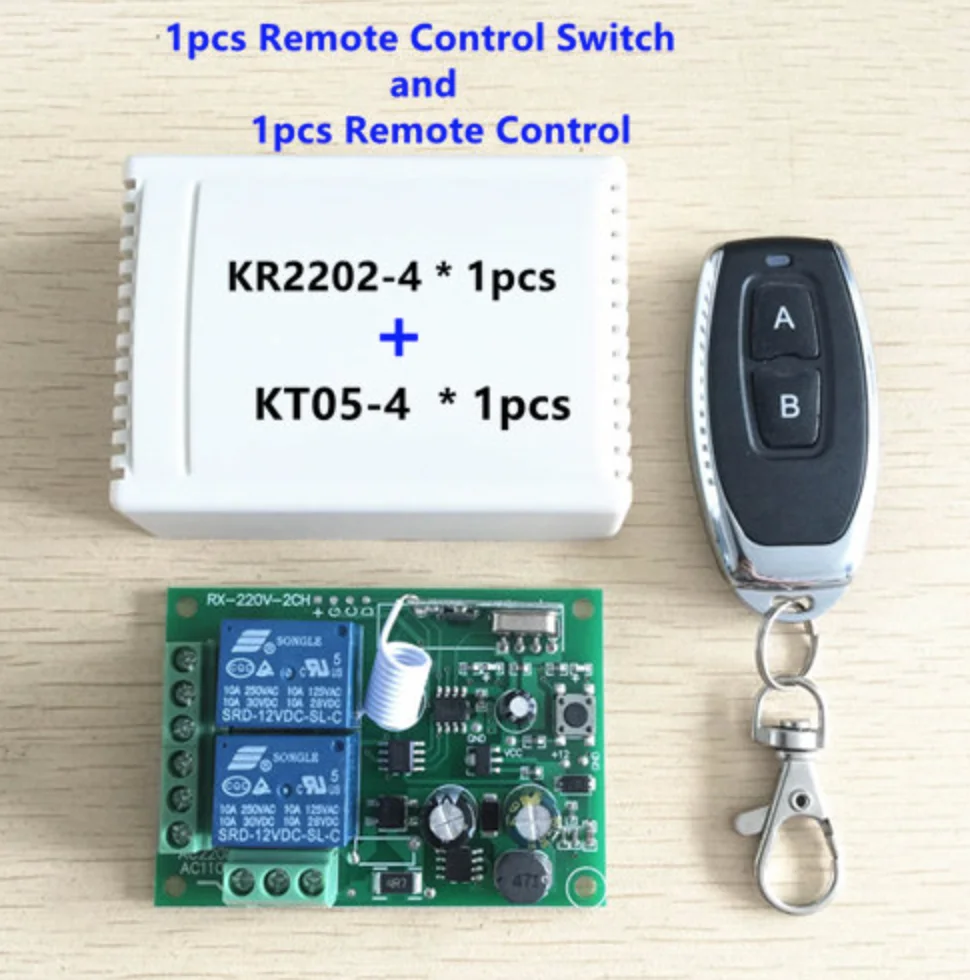

KR2202 и KT05
1 шт. KR2202 + 1 шт. пульт дистанционного управления
Подробности:
Модуль переключателя приемника (KR2202-4)1 штука с пластиковой оболочкой
Код обучения с дистанционным управлением EV1527 1 шт.
Способ подключения цепи:
Обратите внимание: номер детали модуля приемника KR2202-4 имеет 2 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется импутом COM pin.
Выходной Режим 1:

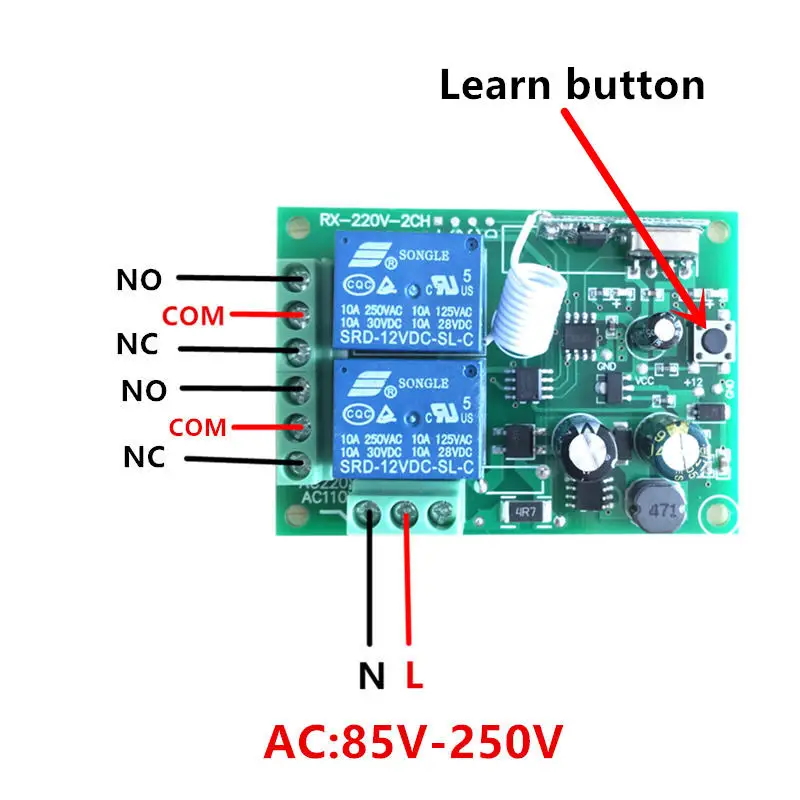

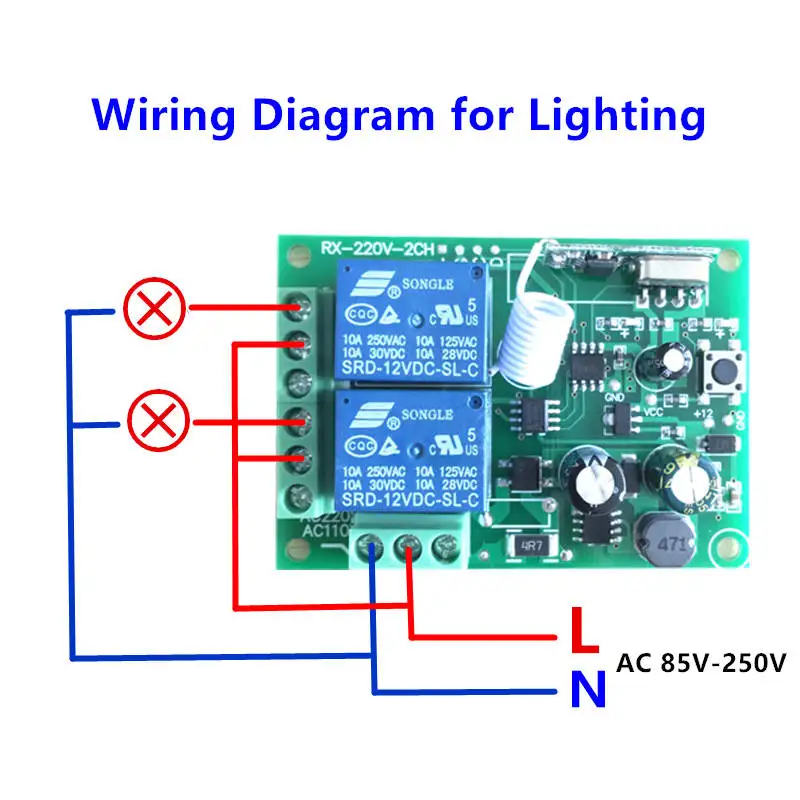

Подключите COM к источнику питания с помощью AC85-250V, выходной контакт создаст AC85-250V-сигнал. Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.
Выходной режим 2:
Подключите COM pin с любым другим дополнительным источником питания, выход будет создавать такой же сигнал напряжения, как и дополнительный источник питания. Это может быть прямой ток или переменный ток. Определяется дополнительным источником питания.
Но, обратите внимание: дополнительный источник питания должен находиться в диапазоне между модулем переключателя приемника-(DC5-12V, 85-240 В переменного тока).
Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

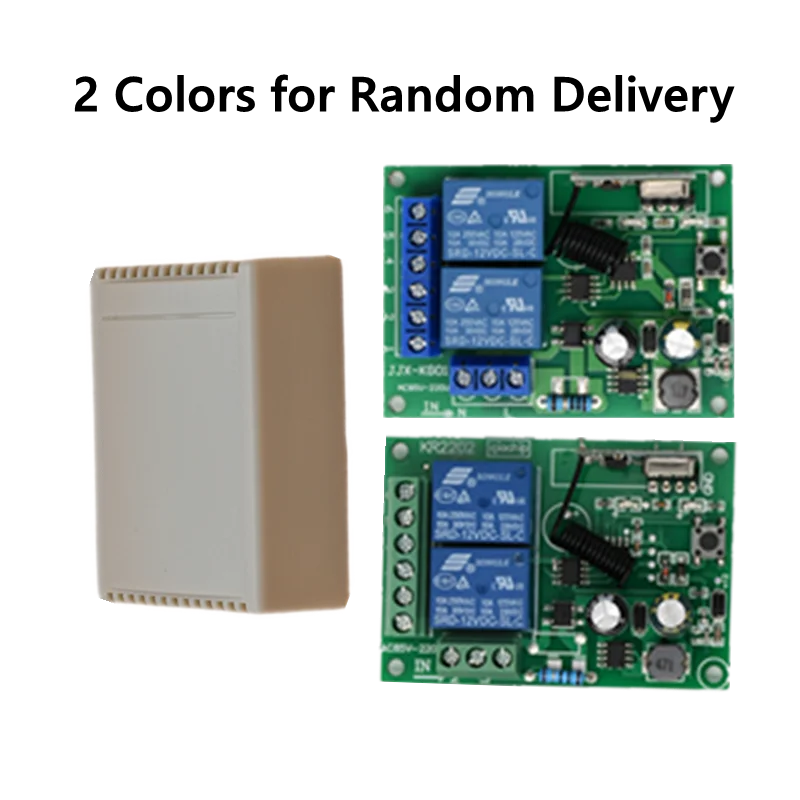

Фото продукта:
Обратите внимание, что:

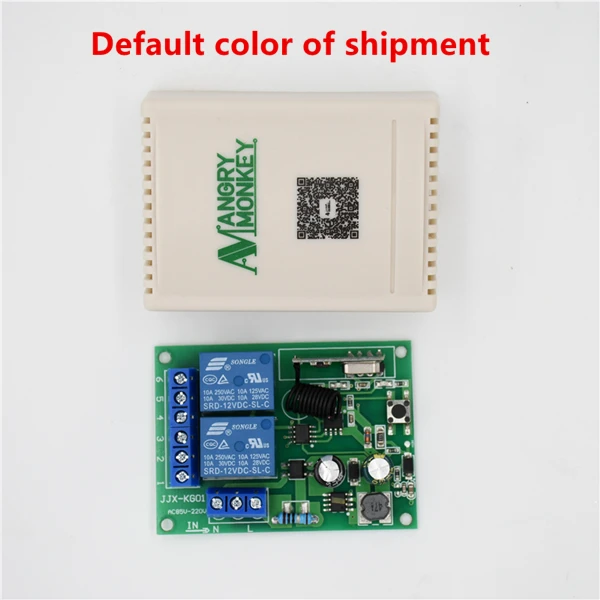

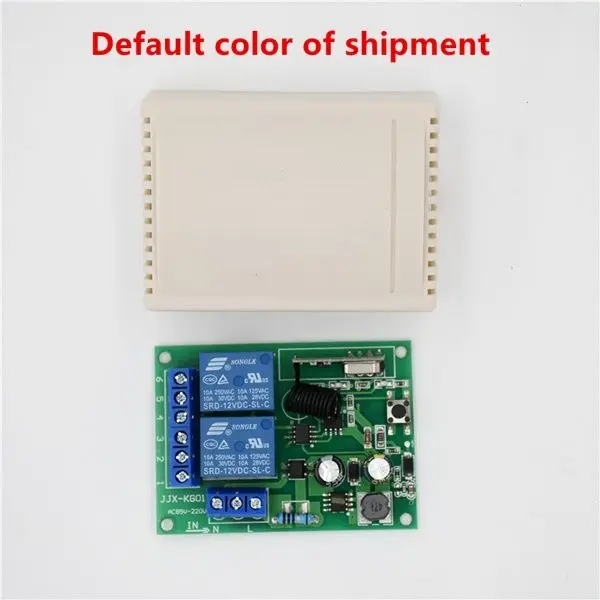

Цвет доставки по умолчанию показан на рисунке. Если вам нужен другой цвет, пожалуйста, свяжитесь со службой поддержки клиентов.
Важная информация:
Вы можете сочетать пульт дистанционного управления с приемником SwitchModule (KR2202-4) в 2 режимах.
Режим дистанционного управления 1: Мгновенный/пробежка
Нажмите и удерживайте одну клавишу->ON; Отпустите клавишу->OFF
Подробности:
Удерживайте одну клавишу, соответствующий канал работает/включается; Затем отпустите палец, канал поворачивается, чтобы остановить/выключить.
Режим дистанционного управления 2: Тумблер/самозамок
Нажмите одну клавишу->ON; Нажмите одну и ту же клавишу еще раз->OFF
Подробности:
Нажмите одну клавишу один раз, соответствующий канал включается/включается;
Нажмите одну и ту же клавишу еще раз на том же канале для остановки/выключения.
Режим дистанционного управления 3: Блокировка/Внутренний замок
Нажмите один ключ один раз-> ВКЛ; Нажмите другой ключ один раз-> ВЫКЛ
Подробности:
Нажмите одну клавишу один раз (например, возьмите клавишу), соответствующий канал (например, канал 1) Поверните в режим работы/включения;
Нажмите другой ключ один раз (например, take B), тот же канал повернуть, чтобы остановить/выключить. В то же время другой соответствующий канал (например, канал 2) включается/включается.
Как установить режим дистанционного управления:

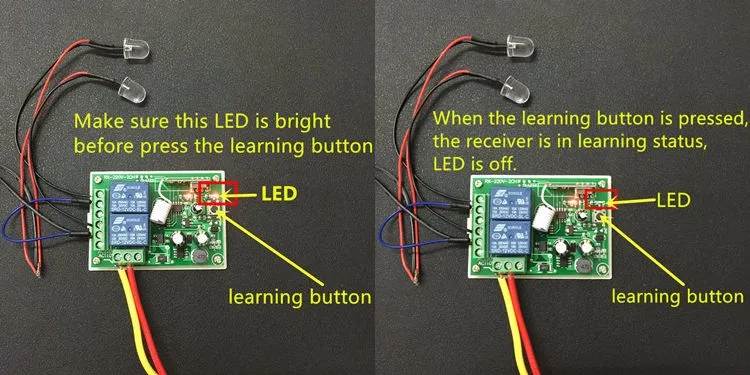

Пожалуйста, найдите обучающий ключ модуля переключателя приемника, проверив ниже фото:
Примечание: Когда вы получаете продукт, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки. Итак, если вы хотите выбрать понравившийся Вам удаленный режим, удалите имеющиеся данные для первого шага:
Как сделать Удалить имеющиеся данные дистанционного управления?
Нажмите клавишу обучения На модульной плате приемника 8 раз , Затем подождите, пока светодиодный индикатор на плате начнет мигать 7 раз, существующие данные будут удалены успешно. (Если светодиодный индикатор на плате не мигает, пожалуйста, проверьте состояние источника питания, сделайте его правильным и повторите попытку)
Как сделать Установите режим дистанционного управления:
1-Мгновенный/режим пробежки:
Шаг 1
Нажмите и отпустите обучение На Плата модуля переключателя приемника RS2202-4 Один раз.
Подождите немного, светодиодный индикатор на плате Выключить , Указывая, что вы входили в обучающее состояние.
Шаг 2
Нажмите и отпустите одну клавишу (Любой ключ, который вам нравится) Пульт дистанционного управления , Светодиодный Индикатор На Плата модуля переключателя приемника RS2202-4 Включится, затем выключится, указав, что ключ дистанционного управления был изучен.
Шаг 3
Нажмите и отпустите другую клавишу На Пульт дистанционного управления , Смотреть Светодиодный Индикатор На Плата модуля переключателя приемника RS2202-4 Включение и выключение снова.
Подождите 3 секунды, встроенный СВЕТОДИОДНЫЙ индикатор снова включится, указав, что система готова к использованию.
2-тумблер/самозамок:
Шаг 1
Нажмите и отпустите обучение На Плата модуля переключателя приемника RS2202-4 Дважды.
Подождите немного, светодиодный индикатор на плате Выключить , Указывая, что вы входили в обучающее состояние.
Шаг 2
Нажмите и отпустите одну клавишу (Любой ключ, который вам нравится) Пульт дистанционного управления , Светодиодный Индикатор На Плата модуля переключателя приемника RS2202-4 Включится, затем выключится, указав, что ключ дистанционного управления был изучен.
Шаг 3
Нажмите и отпустите другую клавишу На Пульт дистанционного управления , Смотреть Светодиодный Индикатор На Плата модуля переключателя приемника RS2202-4 Включение и выключение снова.
Подождите 3 секунды, встроенный СВЕТОДИОДНЫЙ индикатор снова включится, указав, что система готова к использованию.
Спецификация продукта:
Характер электроники:
Входная мощность: 85 В-250 В переменного тока
Выходное напряжение: определяется входом COM PIN
Ток в режиме ожидания: <8.5ма
Частота RF: 433 м
Режим работы RF: супергетеродинный
Чувствительность приема: > 97 дБм
Дальность передачи: более 15 метров
Режим декодирования: Программное обеспечение MCU декодирование
Обучаемые передатчики: 1-16 передатчиков
Поддержка удаленного типа: код обучения (1527)
Режимы переключения:
Мгновенный и тумблер
Тип проводки: стационарный терминал
Выход переключателя: нормально открытый и нормально закрытый.
Размер печатной платы
(Д, Ш, в)
35*30*18 мм
1 3/8*1 3/16*11/16"
Нет: Обычный открытый
COM: common
NC: нормальное закрытие
** Примечание **
Двухкнопочные передатчики могут использоваться только в качестве переключателя или мгновенного. Один режим на 2 кнопки передатчика.
Важная информация для покупателей:
1. Комментарии для 5 звезд:
Уважаемый клиент, добро пожаловать в Angry Monkey! Если вы чувствуете себя очень доволен, когда вы получили свой продукт, пожалуйста, дайте нам 5 звезд хорошие комментарии. Это может побудить нас предоставить Вам лучшее обслуживание.
Для этого следуйте инструкциям:
К сожалению, чехол, который вы не удовлетворены, пожалуйста, свяжитесь с нами. Мы сделаем все возможное, чтобы Вы остались довольны. Но, пожалуйста, не Дайте нам плохие комментарии, прежде чем вы сообщите нам, что мы можем сделать? Плохие комментарии Не могу Быть модифицированным. Даже если мы вас наконец удовлетворим.
2. Специальное примечание:
Если возникнут какие-либо проблемы, пожалуйста, свяжитесь с нашей службой поддержки клиентов, мы сделаем все возможное, чтобы помочь вам. Спор не может решить проблему, это приведет только к недруfriendly ному отношению к каждому. Поэтому мы предлагаем: пожалуйста, свяжитесь с нами, прежде чем делать какие-либо споры.
Вопросы требуют внимания:
Безопасность:
1. Пожалуйста, убедитесь, что все провода подключены правильно, прежде чем включить источник питания, или это может привести к повреждению продукта.
2. Обязательно поместите его там, где дети не могут прикоснуться к нему.
3. Убедитесь, что рабочая среда не соприкасается с водой, влажной и пыльной. Он должен быть помещен в среду, подходящую для электронных продуктов. Необходимо регулярное техническое обслуживание.
4. Когда дело доходит до использования переменного тока с высоким напряжением и высоким током, установка и отладка должны обратить внимание на персональную безопасность или обратиться за профессиональной помощью электрика, В противном случае это вызовет серьезные травмы.
