Ниже товар работает от Canton-electronics Ltd.
Примечание: регулируемые резисторы (потенциометры)-это компоненты, которые легко повреждаются. Используйте подходящую отвертку для медленного вращения.Нажмите здесь, чтобы купить отвертку.
Описание:

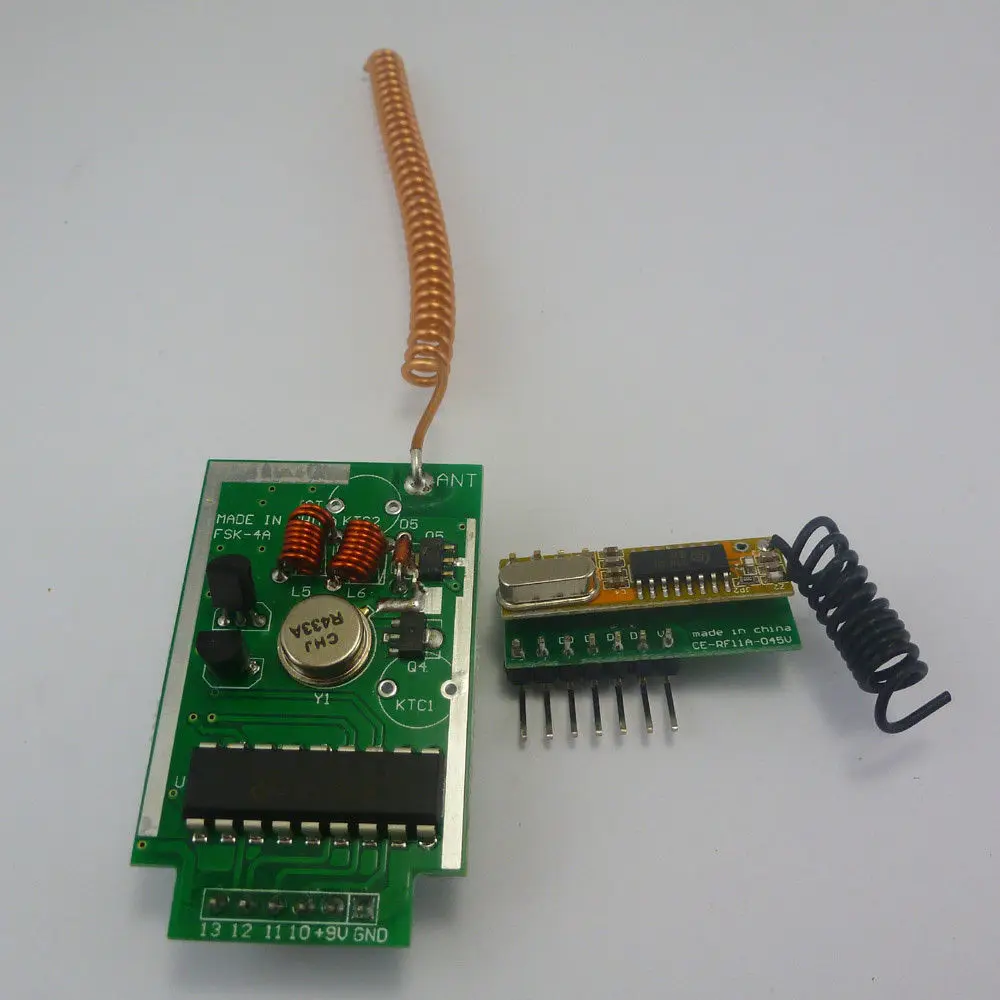

Номер модели: RF11A04 или CE-RF11A-045V
1. Особенности:
Рабочее напряжение: 3-5 в постоянного тока
Рабочий ток: менее 11 мА (5 В постоянного тока)Рабочая Цена: Супер гетеродинаРежим модуляции: OOK / ASKРабочая частота: 433,92 МГцЧувствительность приема: -108dBmВыходной уровень: 5 в TTL уровень, низкий режим ожидания, максимальный ток 20 мА (для добавления резистора с ограничением тока)Декодирование: код обучения, адаптированный EV1527 / PT2262 и совместимый пульт дистанционного управления, вы можете хранить до восьми пультов дистанционного управленияРежимы работы: неблокировка (мгновенный), самоблокировка (тумблер), взаимозапирание; 0,1-500000 секунд регулируемое время задержкиРазмер: 30x12.1x12.5ммВес: 4 грамма или меньше
2. Описание штифтаG: GND pin, DC 3-5 в источник питания отрицательныйV: VCC pin, DC 3-5V положительный источник питанияD0: канал 1 выход, активный высокийD1: выход 2 канала, активный высокийD2: канал 3 выход, активный высокийD3: 4 канала выход, активного отдыха; Высококачественная одеждыVT: Канал выходной действительный сигнал, микроконтроллер может использоваться в качестве сигнала прерывания
3. Режим работы
Вы можете выбрать различные режимы работы с прокладкой «M4 M3 M2 M1 M0» в режиме задержки для регулировки времени задержки через регулируемый резистор.
В режиме задержки вращающийся переменный резистор может регулировать время задержки. Увеличьте время против часовой стрелки и вращение по часовой стрелке, чтобы сократить время. Регулируемый резистор-это точный резистор, отрегулируйте время с помощью отвертки Phillips, чтобы аккуратно повернуть (Не используйте чрезмерную силу)
Описание режима работы:
Самоблокировка: Нажмите кнопку дистанционного управления, порт ввода-вывода высокий. Нажмите кнопку дистанционного управления еще раз, порт IO выходит на низком уровне.
Блокировка: Нажмите кнопку дистанционного управления D0, D0 выходы порта IO высокий, другие выходы портов IO низкий; Кнопка дистанционного управления нажмите ed D1, D1 IO выходы высокий, другие порты ввода-вывода низкий и так далее.
Задержка: под режим задержки, происходит задержка 0/1/2/3/4 пять sub-узоры, регулируя переменный резистор порт ввода-вывода высокая продолжительность
4. Пульт дистанционного управления адаптером (пульт дистанционного управления)
В обычном режиме работы будет гореть светодиодный индикатор (D1), при получении действительного пульта дистанционного управления (EV1527 / PT2262) значение ключа, светодиодный индикатор будет мигать.Чистый код: удерживайте кнопку, чтобы нажать. Светодиодный индикатор, удерживайте нажатие около 8 секунд, пока светодиодный индикатор не загорится. В то время, завершение очистки кода (Примечание: после реализации чистого кода, предыдущий пульт дистанционного управления не существует.Адаптация (обучение):
Шаг 1 (в режим обучения): триггер кнопки, светодиодный;
Примечание:Процесс должен быть завершен в течение 15 секунд

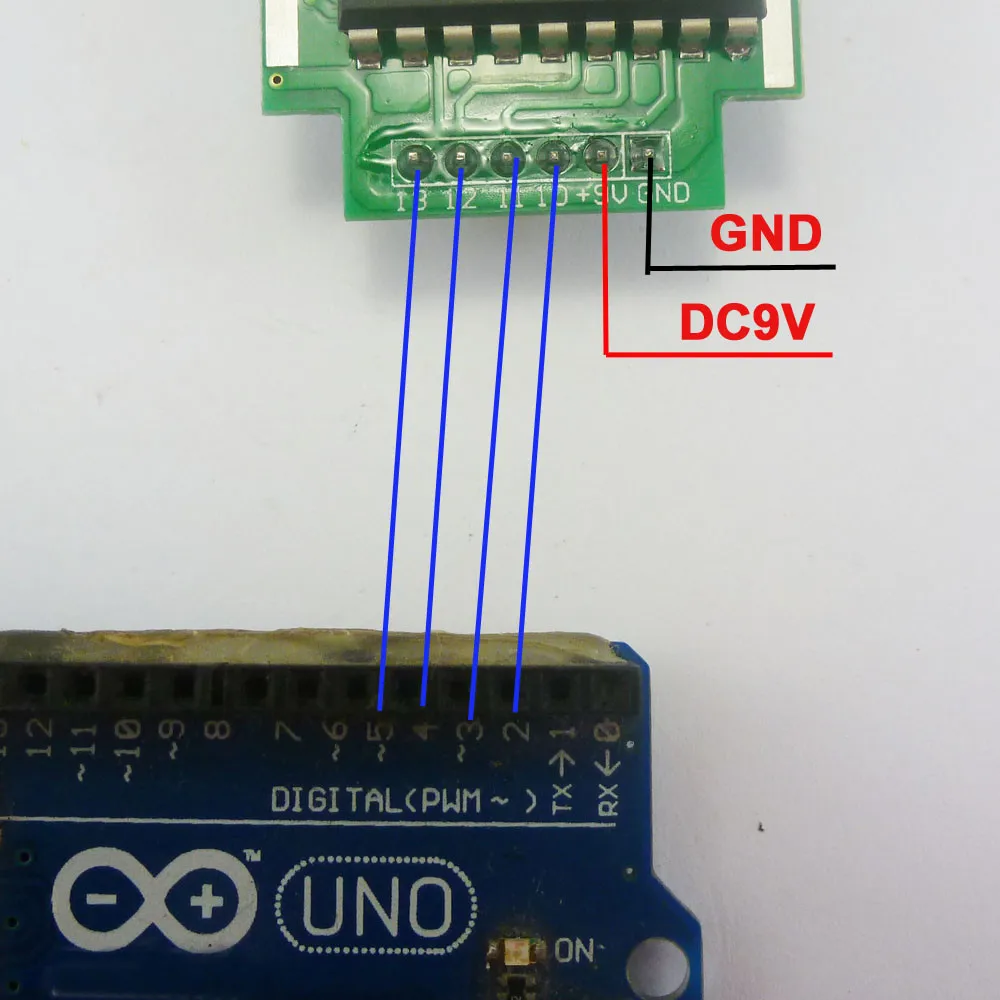

5. Схема подключения:Светодиодный индикатор управления: см. "RF11A04 _ СВЕТОДИОДНЫЙ демонстрационный индикатор"Контрольное реле 12 В: см. "rf11a04_4реле demo"
Номер модели
Описание функции
Рабочее напряжение
Рабочий ток
Рабочая частота
Режим модуляции
Стабильность частоты пилы
Мощность передатчика
Скорость передачи данных
Размеры
Формат кодирования
SC2262 фиксирующий код (такой же, как PT2264 PT2262 ) , работает с декодером PT2272 IC
Расстояние передатчика
1000 метров (открытая площадь)
