ToAuto чпу шаговый двигатель наборы 3 фазы (Национальная ассоциация владельцев электротехнических 52 130 мм 50Nm ЧПУ AC шаговый двигатель с драйвером 1,2 градусов 6.9A 3M2280-10A + 130BYGH350D
Зона применения
Данный товар подходит для различные малых и средних автоматизированное оборудование и инструменты. Такие как: гравировальный станок, маркировочный станок, режущий станок, лазерная фотопечать, плоттер, шлифовальный станок с кристаллами, инструменты с ЧПУ, оборудование для автоматической сборки. С низким уровнем шума, высокой точностью и высокой скоростью, эффект применения очень хороший.
Технические параметры шагового двигателя
Модель
Угол поворота
Ток (А)
Сопротивление (Ом)
Удерживающий крутящий момент (нм)
Вес (кг)
Длина L (мм)
Матч езды на автомобиле
130BYGH350A
1,2 °
6,9
1,1
20
14,1
183
3MA2280
130BYGH350B
1,2 °
6,9
2,8
28
17,2
215
3MA2280
130BYGH350C
1,2 °
6,9
3,3
35
19,8
247
3MA2280
130BYGH350D
1,2 °
6,9
4,2
50
26
280
3MA2280
3 фазы шагового привода технические параметры
1. AC80V-220V источника питания, до 9.3A фазный ток output3 фазы шагового привода Технические характеристики2. Рентабельная, ультра-низким уровнем шума3. Используя технологию управления циклом тока, точный синусоидальный ток на выходе, двигатель работает более плавно4. Оптически изолированный дифференциал, вход сигнала5. Частота импульсного отклика до 200 кГц6. С сигналами управления off-line (ENA)7. Защита от перенапряжения, перегрузки по току, перегрева, фаз

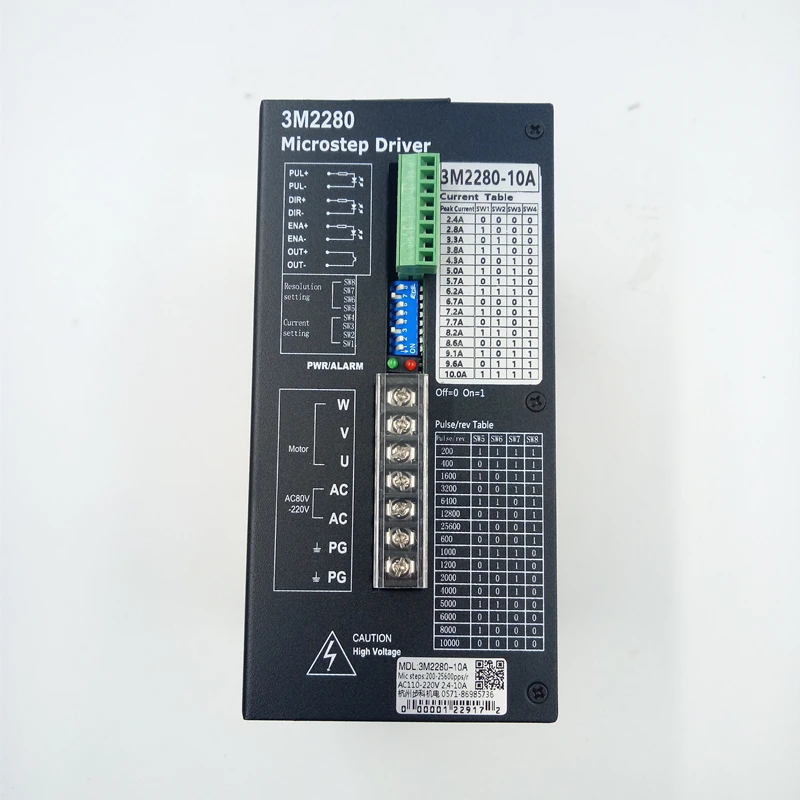

3M2280-10A
Мин
Typic соотношение цена/качество
Макс
Блок питания (В переменного тока)
80
150
220
Выходной ток (А)
0,7
-
9,3
Контроль тока (мА)
8
10
20
Частота отклика (кГц)
0
200

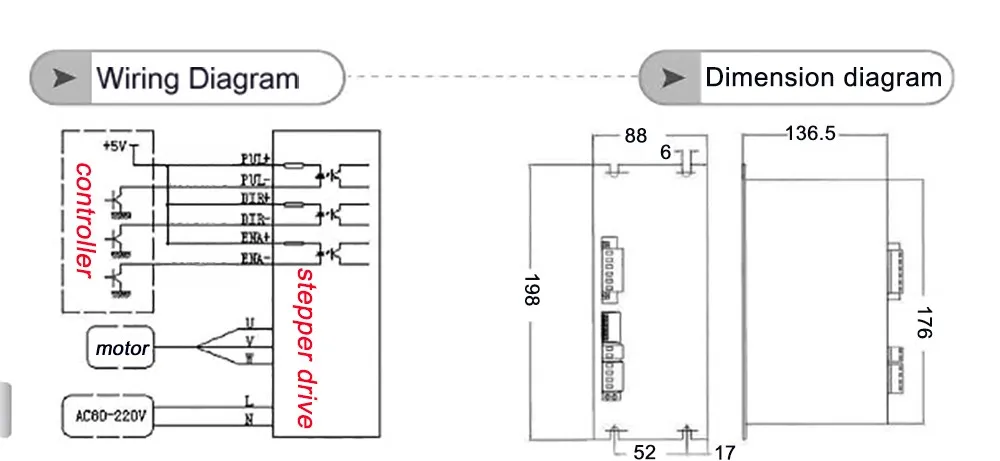

Стандартный размер шагового диска

Двигатель Стандартный Размер

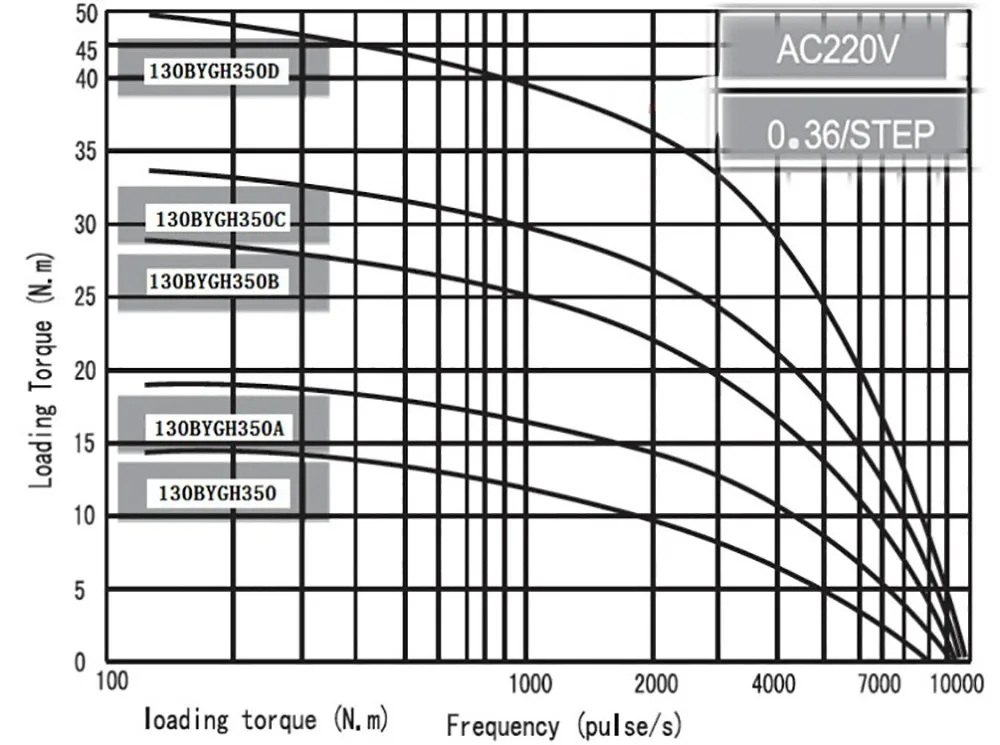

Схема моментов-частоты

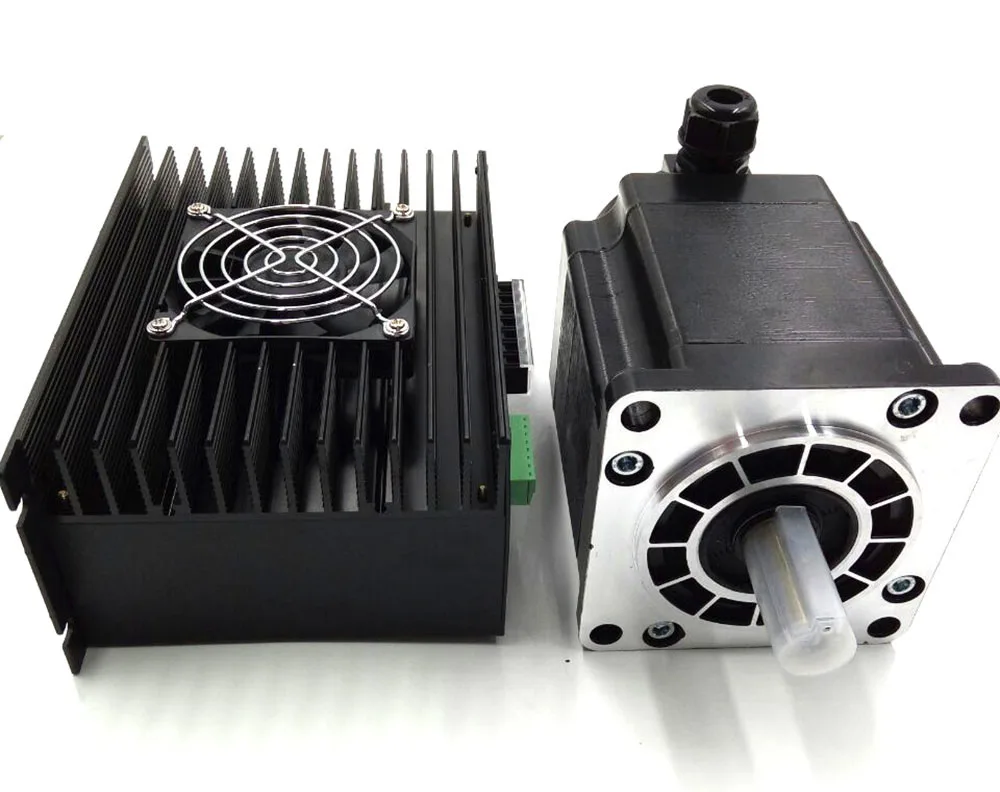

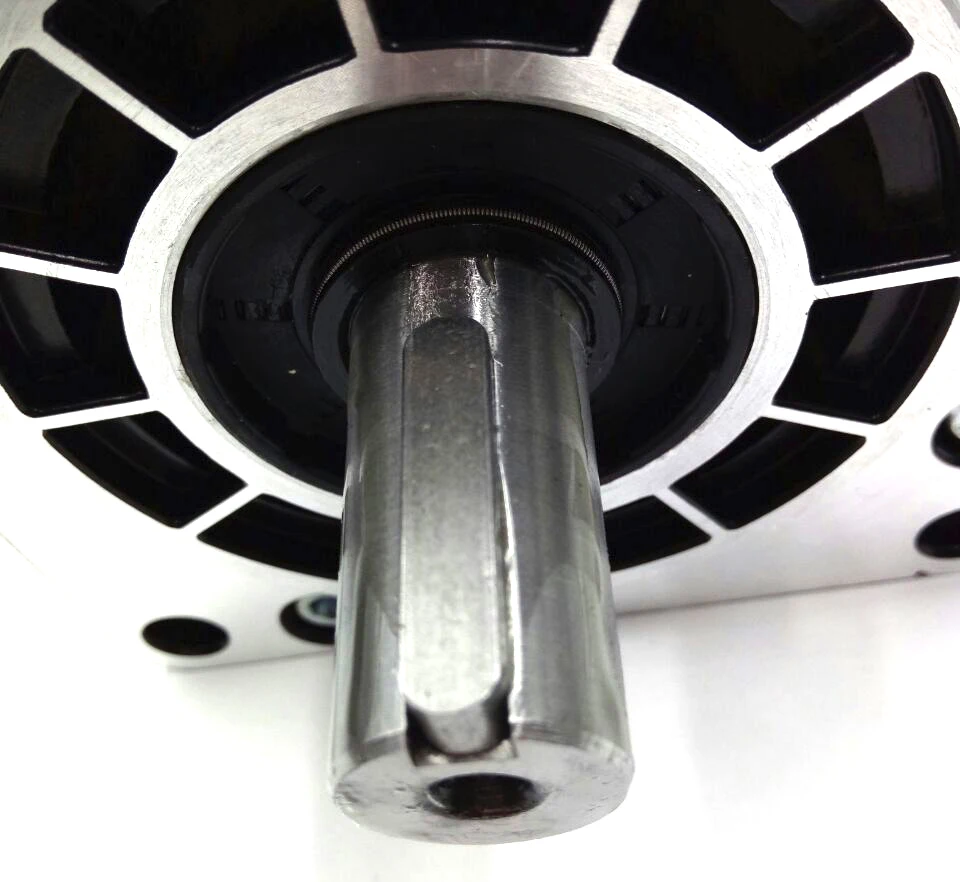

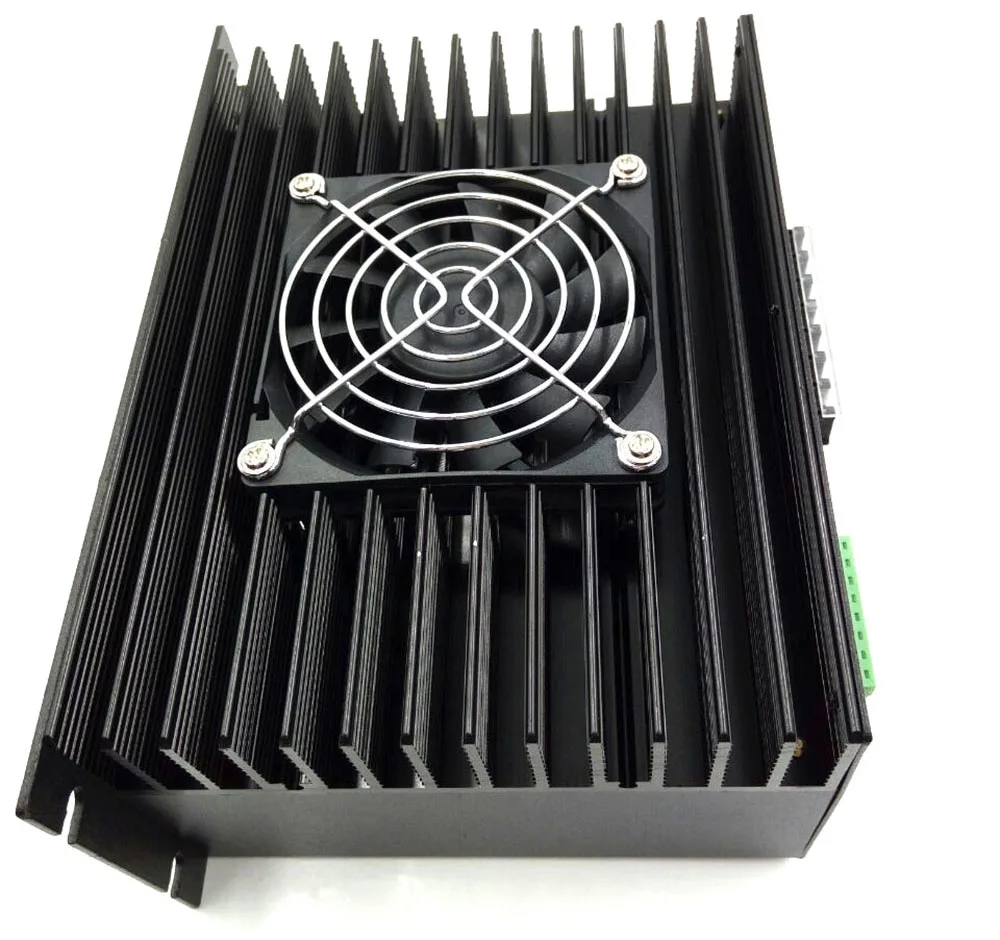

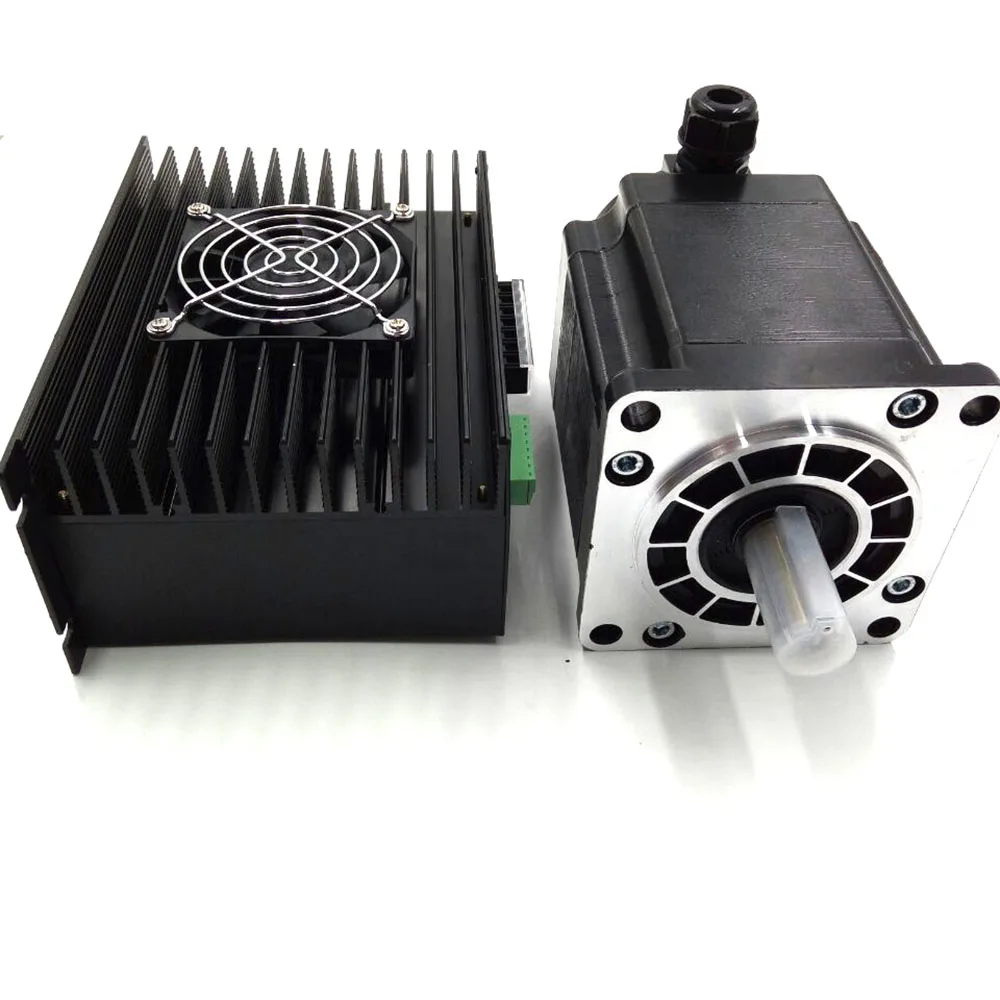

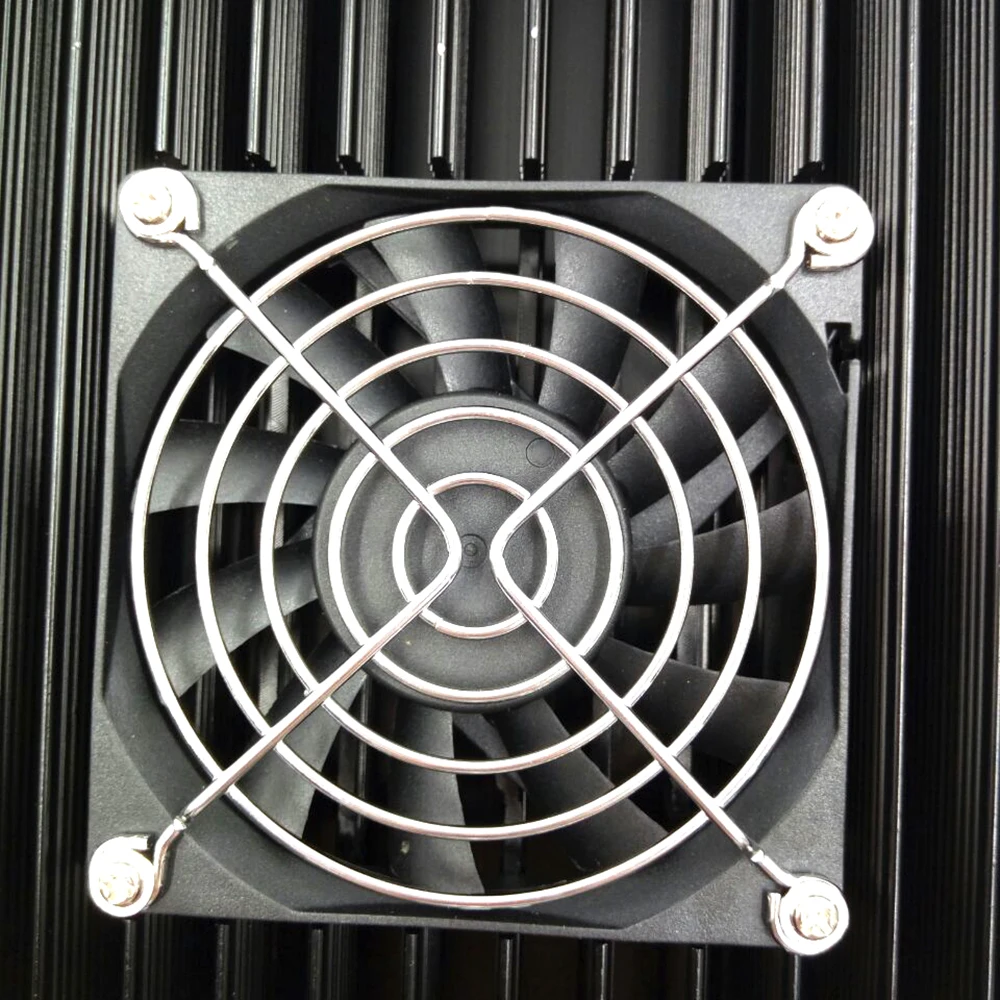

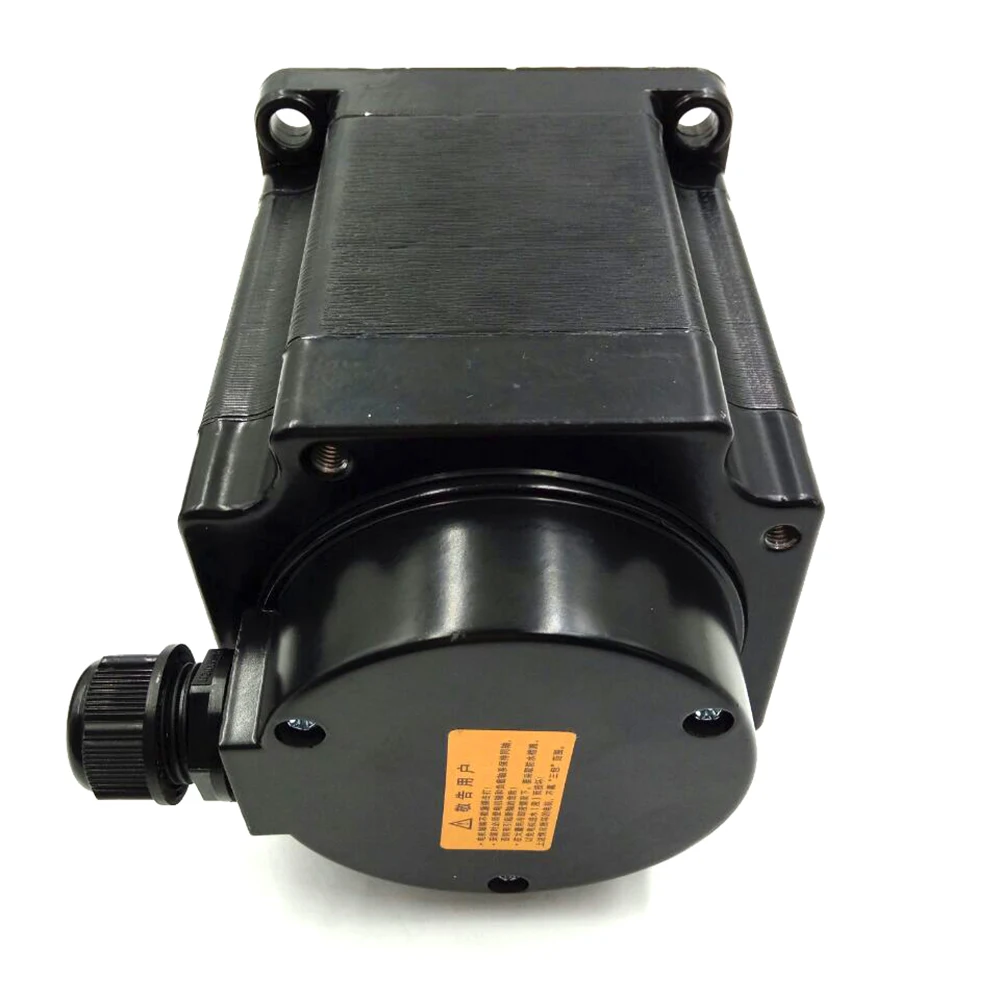

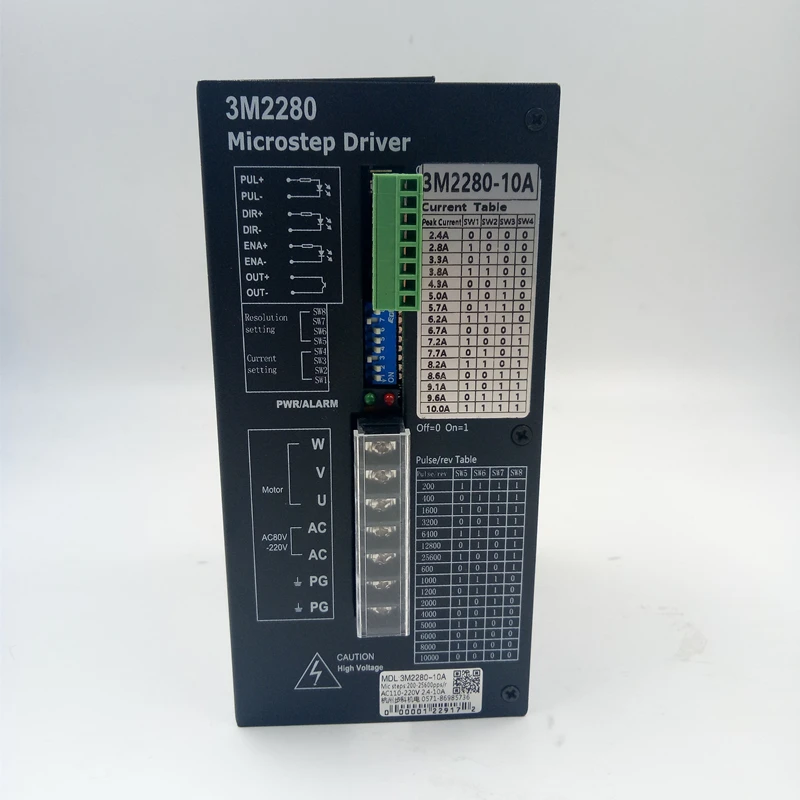

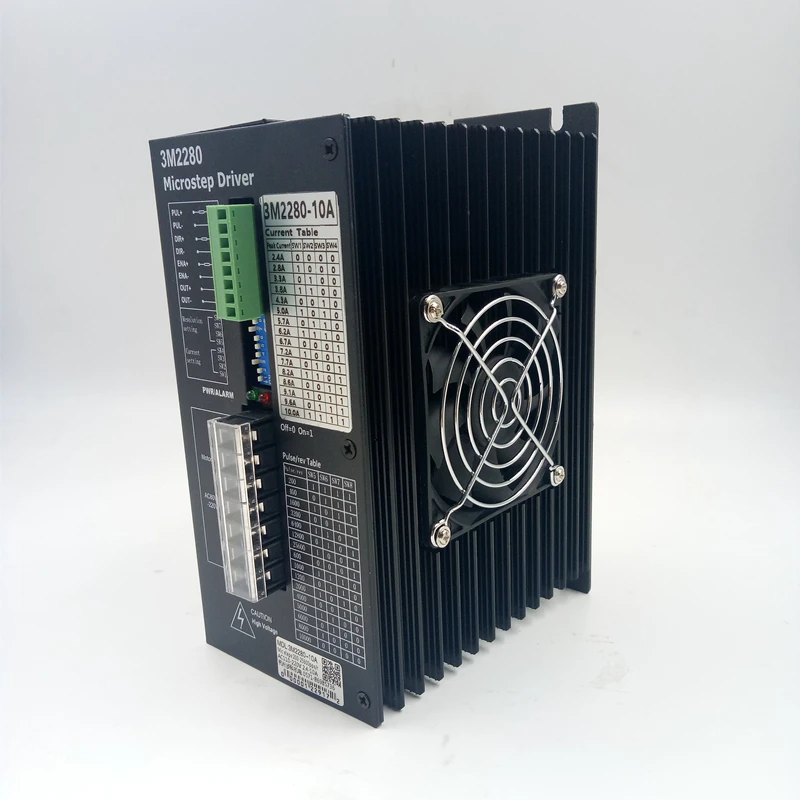

Фото продукта








NEMA52 RV50 RV63 RV90 червячный редуктор для сервопривода/шагового двигателя:
Модель
Межцентровое расстояние
Соотношение
Фланец
Применение
Ссылка
NMRV050-100
NMRV050
100:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV063-15
NMRV063
15:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV063-20
NMRV063
20:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV063-30
NMRV063
30:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV063-40
NMRV063
40:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV063-50
NMRV063
50:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV063-60
NMRV063
60:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV063-100
NMRV063
100:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
NMRV090-100
NMRV090
100:1
NEMA52
Для сервопривода/шагового двигателя
Покупате прямо сейчас
Связанные планетарный редуктор для NEMA52 130 мм шаговый двигатель:
Модель
Соотношение
Точность
Применение
Ссылка
130PX-4
4:1
Высокая точность
Для шагового двигателя NEMA52
Покупате прямо сейчас
130PX-10
10:1
Высокая точность
Для шагового двигателя NEMA52
Покупате прямо сейчас
130PX-24
24:1
Высокий крутящий момент
Для шагового двигателя NEMA52
Покупате прямо сейчас
Уважаемый клиент, если вы хотите снять кронштейн шагового двигателя NEMA 52 130 мм, пожалуйста, нажмите здесь для получения подробной информации.
