Высокий крутящий момент ЧПУ Шаговые наборы 28Nm 6.9A 1,2 градусов ЧПУ двигатель NEMA 52 130 мм микро шаговый двигатель и драйвер 3M2280-10A + 130BYGH350B
Зона применения
Этот продукт подходит для различных автоматизированных устройств и инструментов малого и среднего размера. Такие как: гравировальный станок, маркировочный станок, режущий станок, лазерный фототип, плоттер, шлифовальный станок для кристаллов, станки с ЧПУ, оборудование для автоматической сборки. Благодаря низкому уровню шума, высокой точности и высокой скорости эффект нанесения очень хороший.
Технические параметры шагового двигателя
Модель
Угол шага
Ток (А)
Сопротивление (Ом)
Удерживающий момент (нм)
Вес (кг)
Длина L (мм)
Спичечный привод
130 bygh350a
1,2 °
6,9
1,1
20
14,1
183
3MA2280
130BYGH350B
1,2 °
6,9
2,8
28
17,2
215
3MA2280
130 bygh350c
1,2 °
6,9
3,3
35
19,8
247
3MA2280
130 bygh350d
1,2 °
6,9
4,2
50
26
280
3MA2280
Технические параметры трехфазного шагового привода
1. Источник питания переменного тока 80-220 В, фазовый выходной ток до А, 3 фазы, технические характеристики шагового привода2. Экономичный, сверхнизкий уровень шума3. Используя технологию управления током с замкнутым контуром, точный синусоидальный выходной ток, двигатель работает более плавно4. Оптически изолированный дифференциальный вход сигнала5. Частота отклика импульса до 200 кГц6. С автономными (ENA) сигналами управления7. Защита от перенапряжения, перегрузки по току, перегрева, фаз

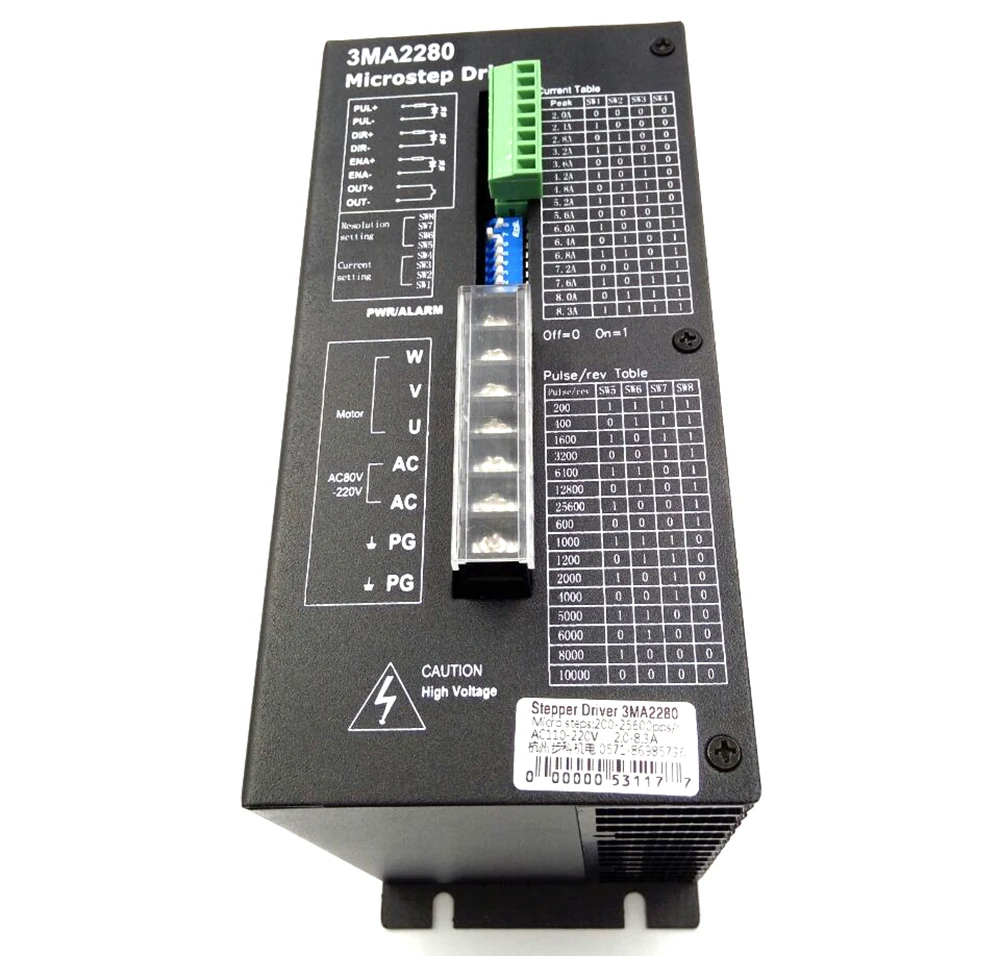

3M2280-10A
Мин
Типичное значение
Макс
Источник питания (VDC)
80
150
220
Выходной ток (А)
0,7
-
9,3
Управляющий ток (мА)
8
10
20
Частота отклика (кГц)
0
200
Шаговый привод стандартного размера

Стандартный Размер двигателя

Диаграмма моментно-частоты

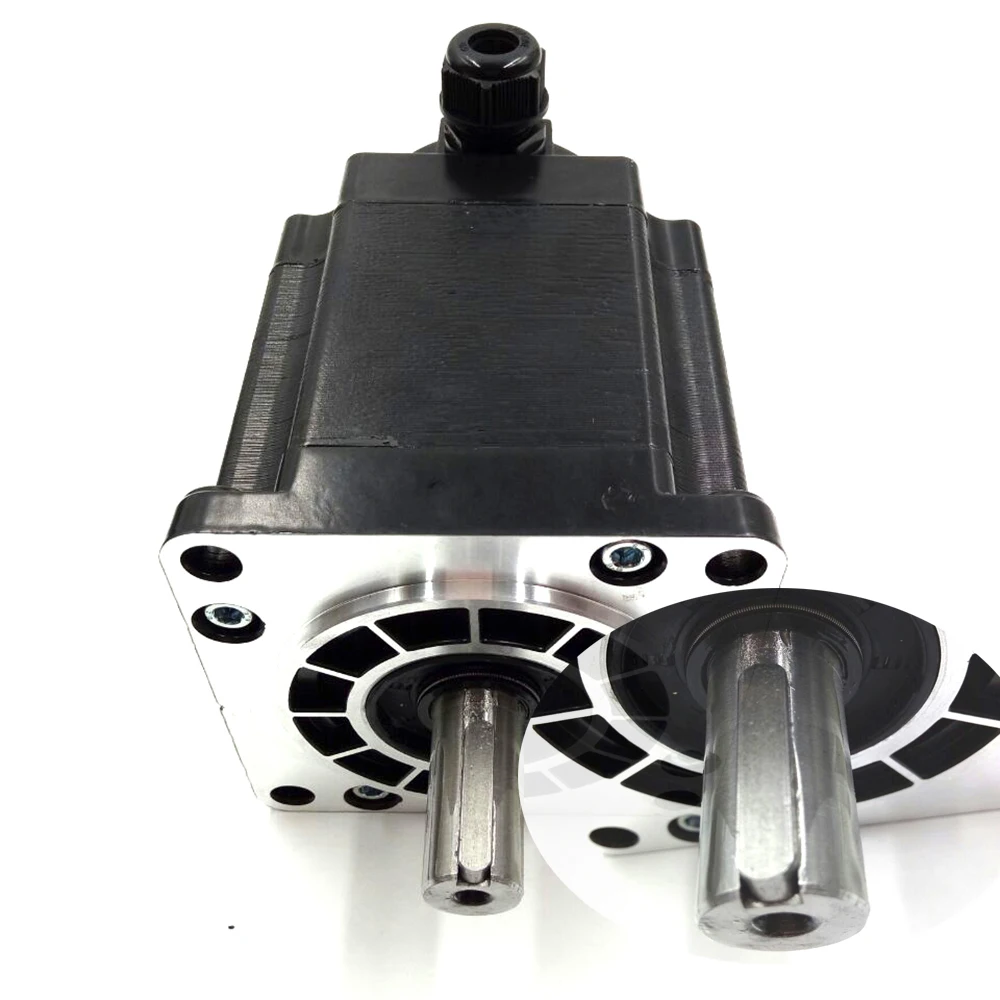

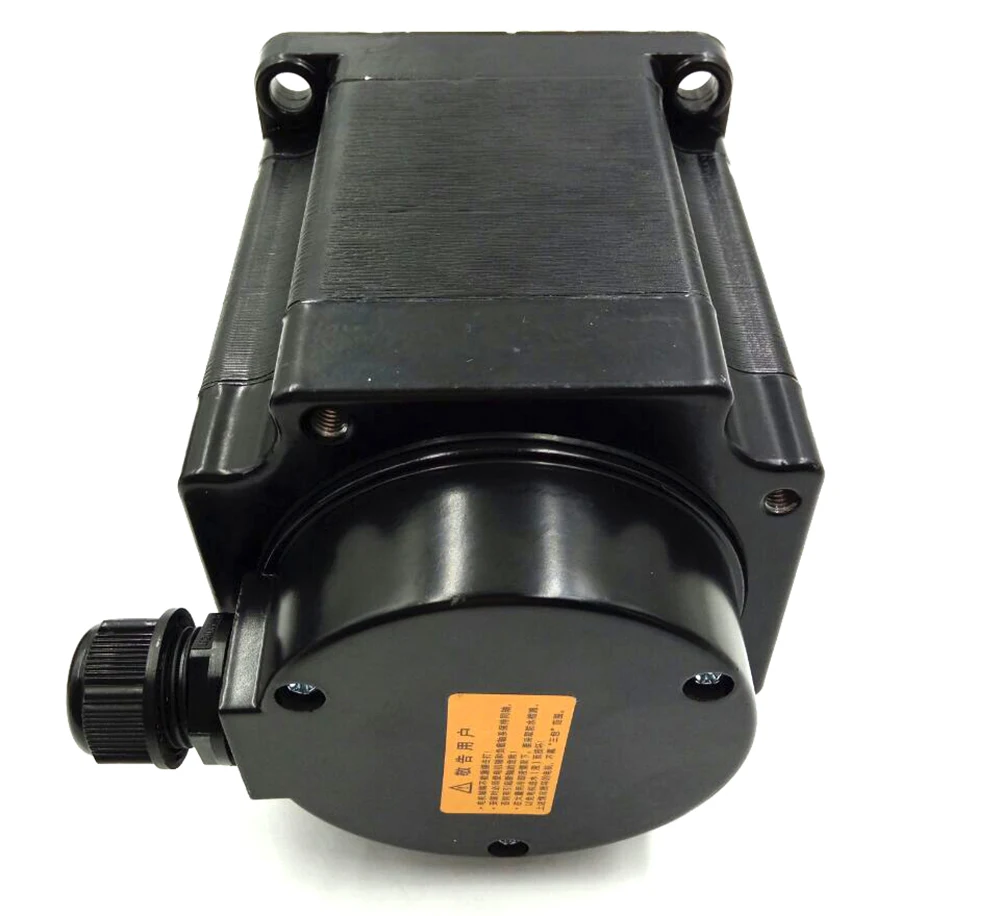

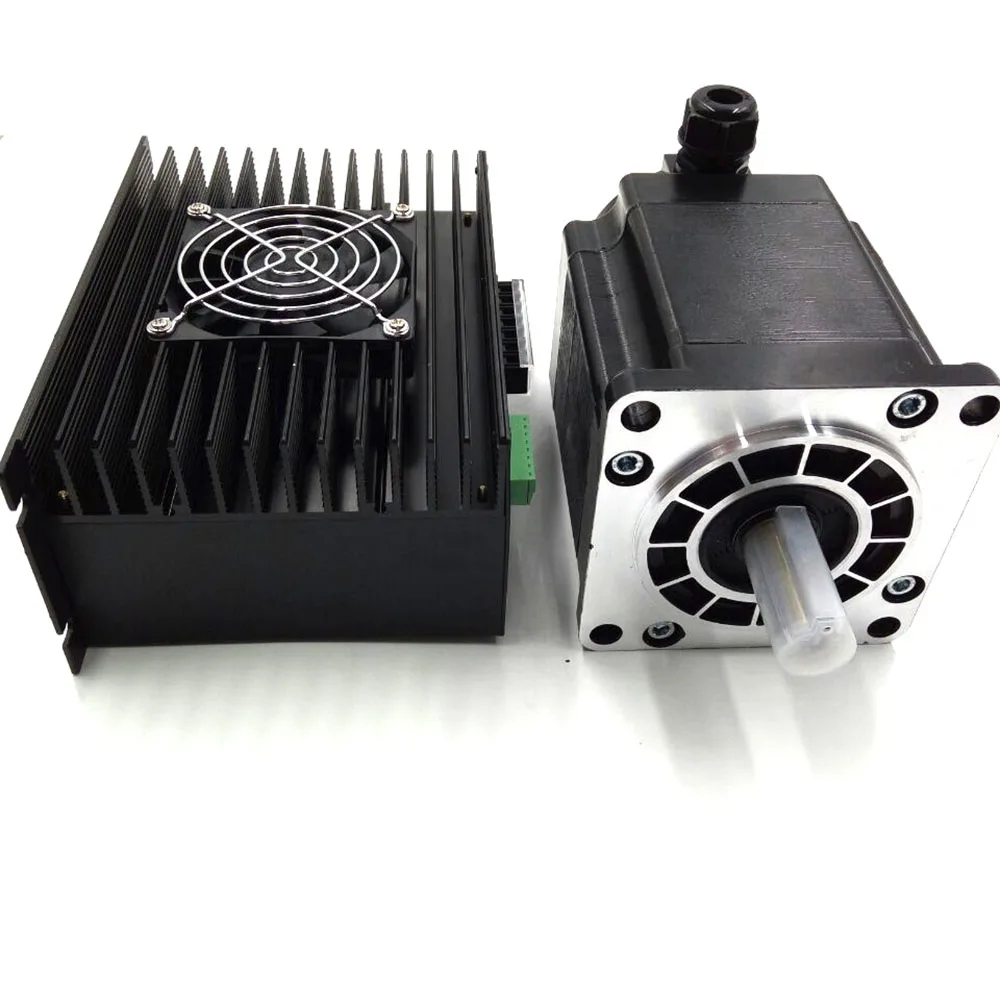

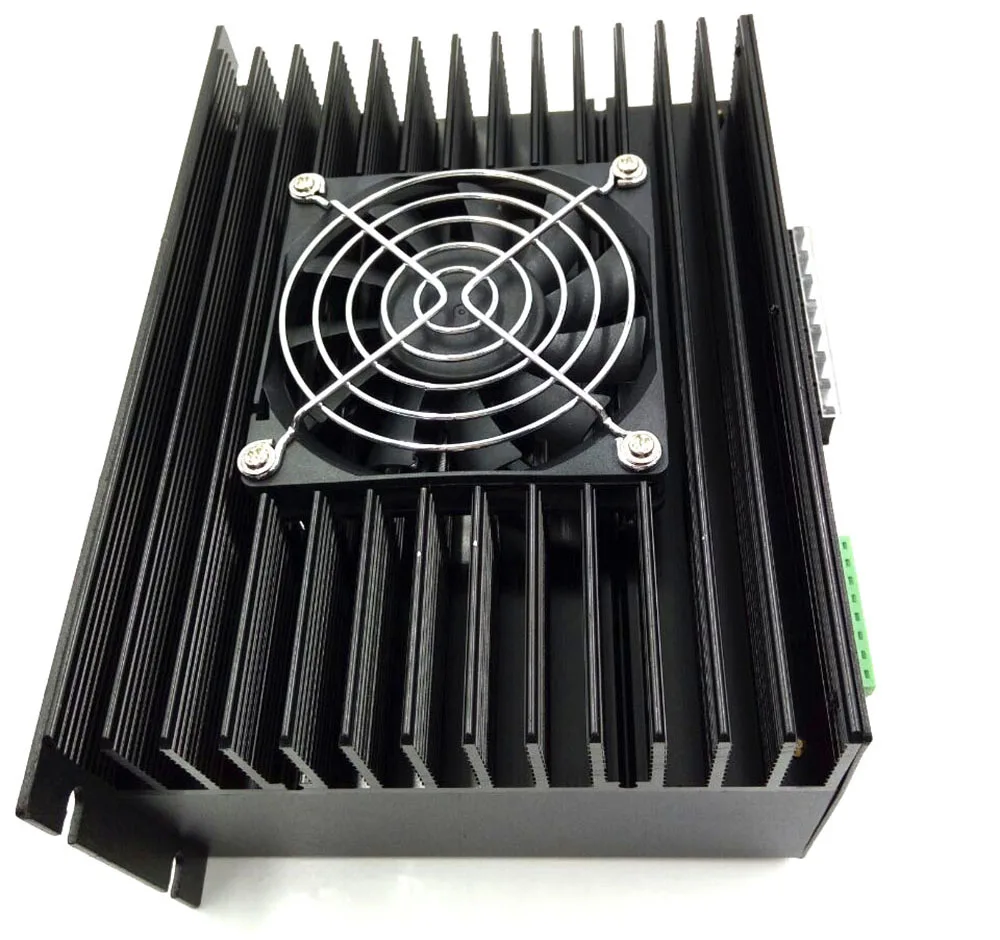

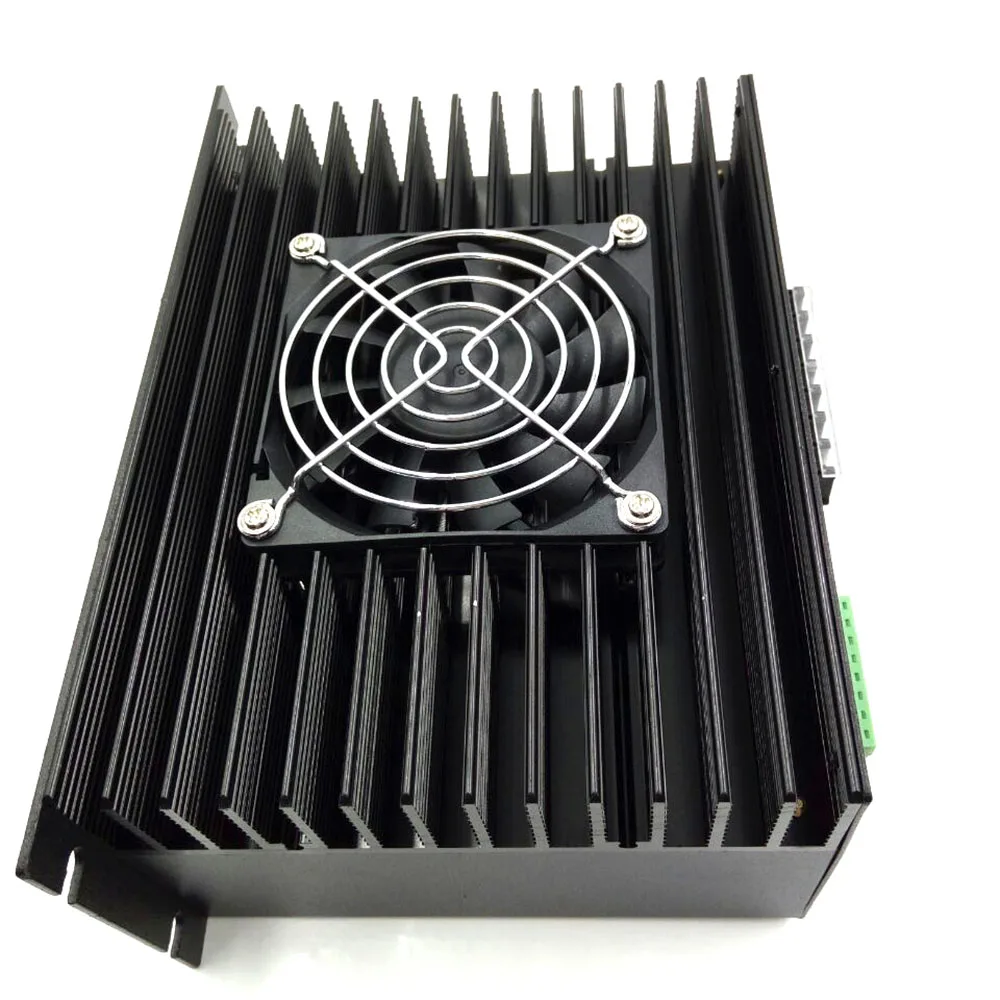

Фотографии товара






Соответствующий червячный редуктор NEMA52 RV50 RV63 RV90 для сервопривода/шагового двигателя:
Модель
Расстояние от центра
Соотношение
Фланец
Применение
Ссылка
NMRV050-100
NMRV050
100:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV063-15
NMRV063
15:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV063-20
NMRV063
20:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV063-30
NMRV063
30:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV063-40
NMRV063
40:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV063-50
NMRV063
50:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV063-60
NMRV063
60:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV063-100
NMRV063
100:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
NMRV090-100
NMRV090
100:1
NEMA52
Для сервопривода/шагового двигателя
Купите сейчас
Соответствующий планетарный редуктор для шагового двигателя NEMA52 130 мм:
Модель
Соотношение
Точность
Применение
Ссылка
130PX-4
4:1
Высокая точность
Для шагового двигателя NEMA52
Купите сейчас
130PX-10
10:1
Высокая точность
Для шагового двигателя NEMA52
Купите сейчас
130PX-24
24:1
Высокий крутящий момент
Для шагового двигателя NEMA52
Купите сейчас
Уважаемый покупатель, если вы хотите взять NEMA 52 130 мм кронштейн шагового двигателя, пожалуйста, нажмите здесь для получения подробной информации.
