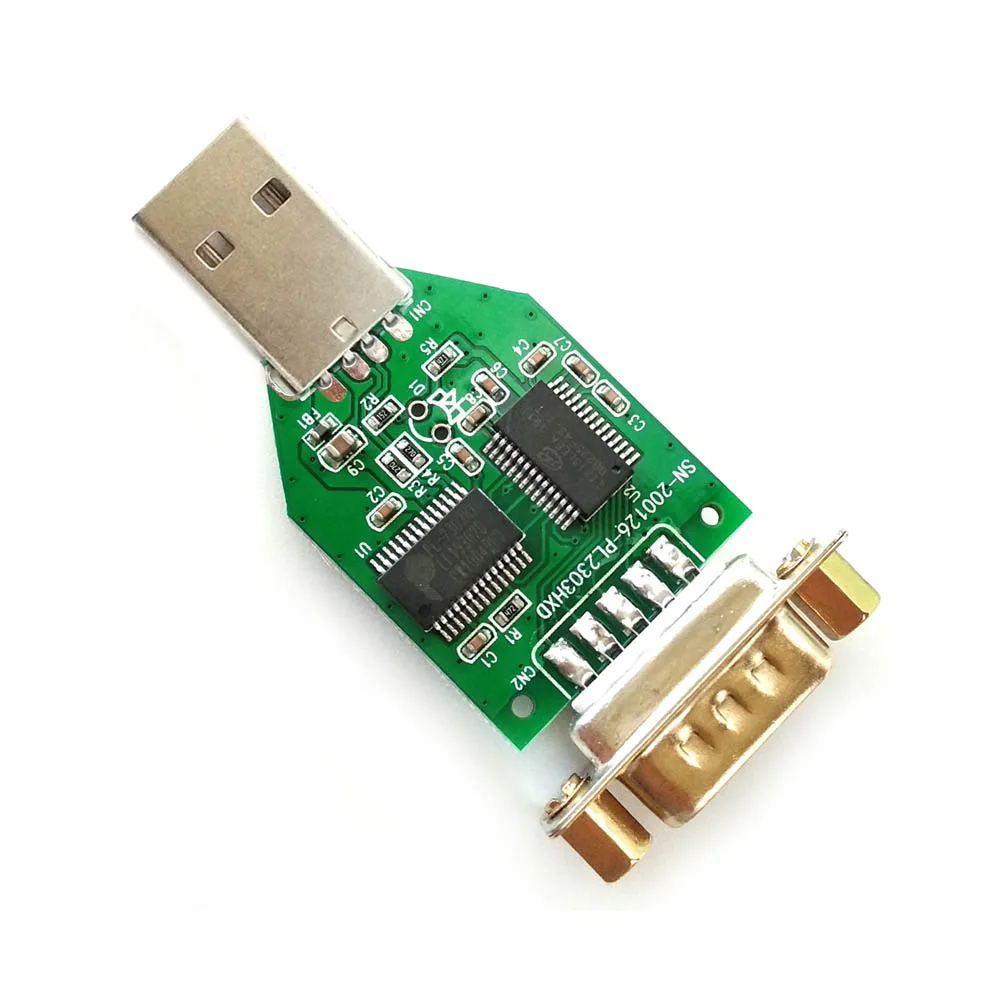

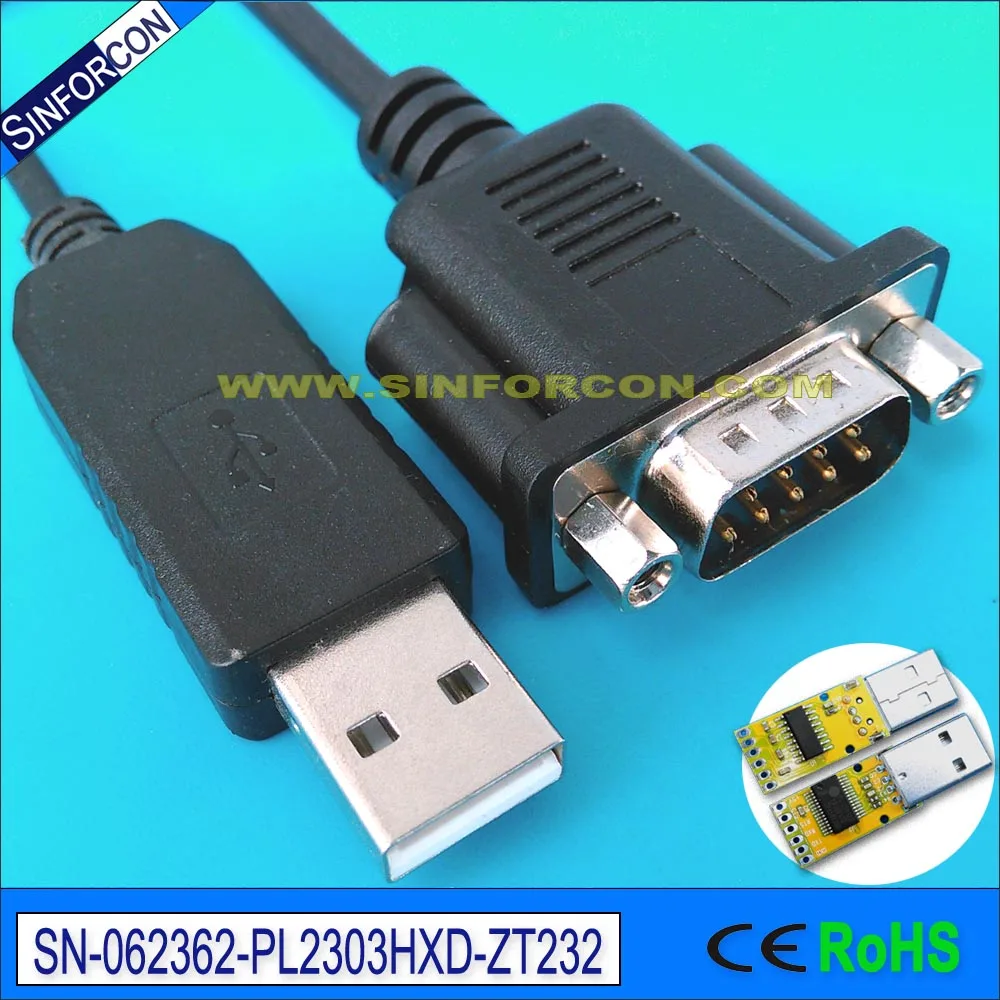

Win8 10 android mac pl2303hxd usb rs232 последовательный db9m адаптер usb db9 vcp com адаптер pl2303

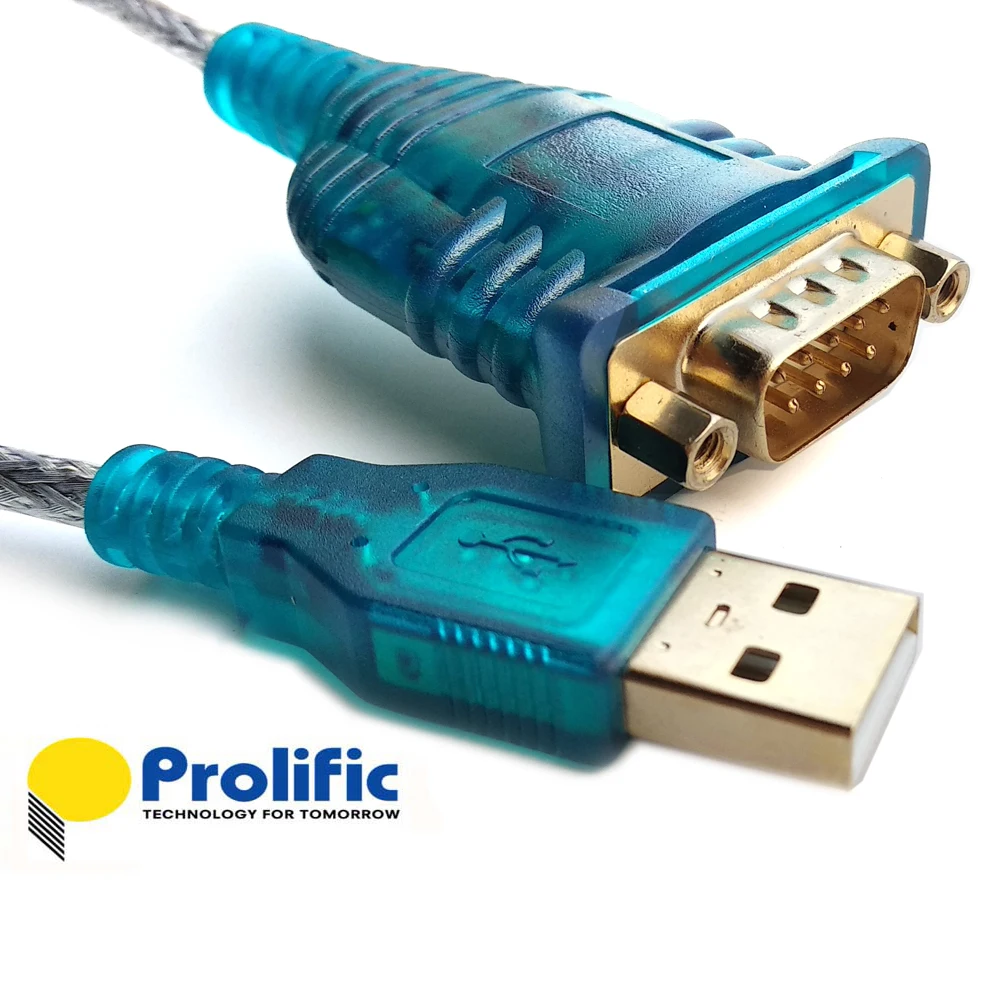

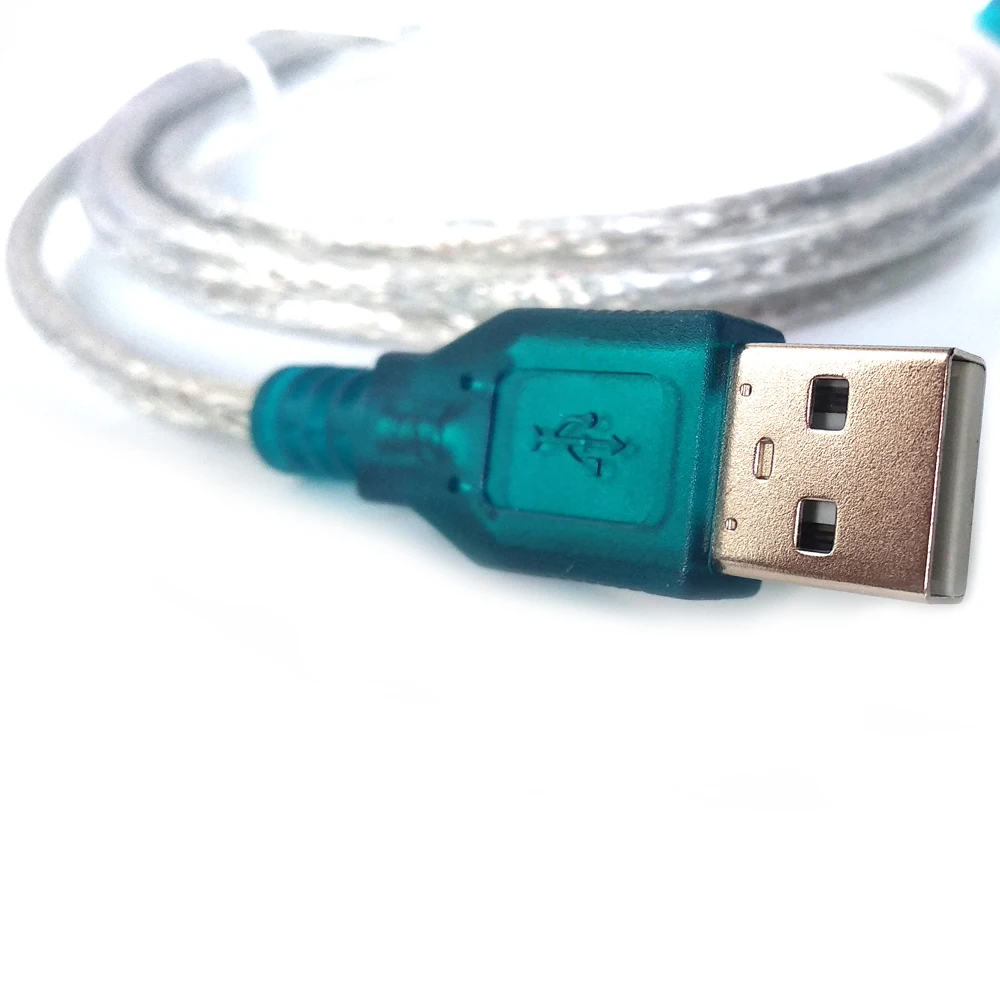

Pl2303hxd usb rs232 Кабель-адаптер

Pl2303ra usb последовательный адаптер kable

Если ваш заказ без сообщения, мы отправим стандартный кабель pinout

15 см, 120 см, 9 ядер, полная опора

RoHS, CE

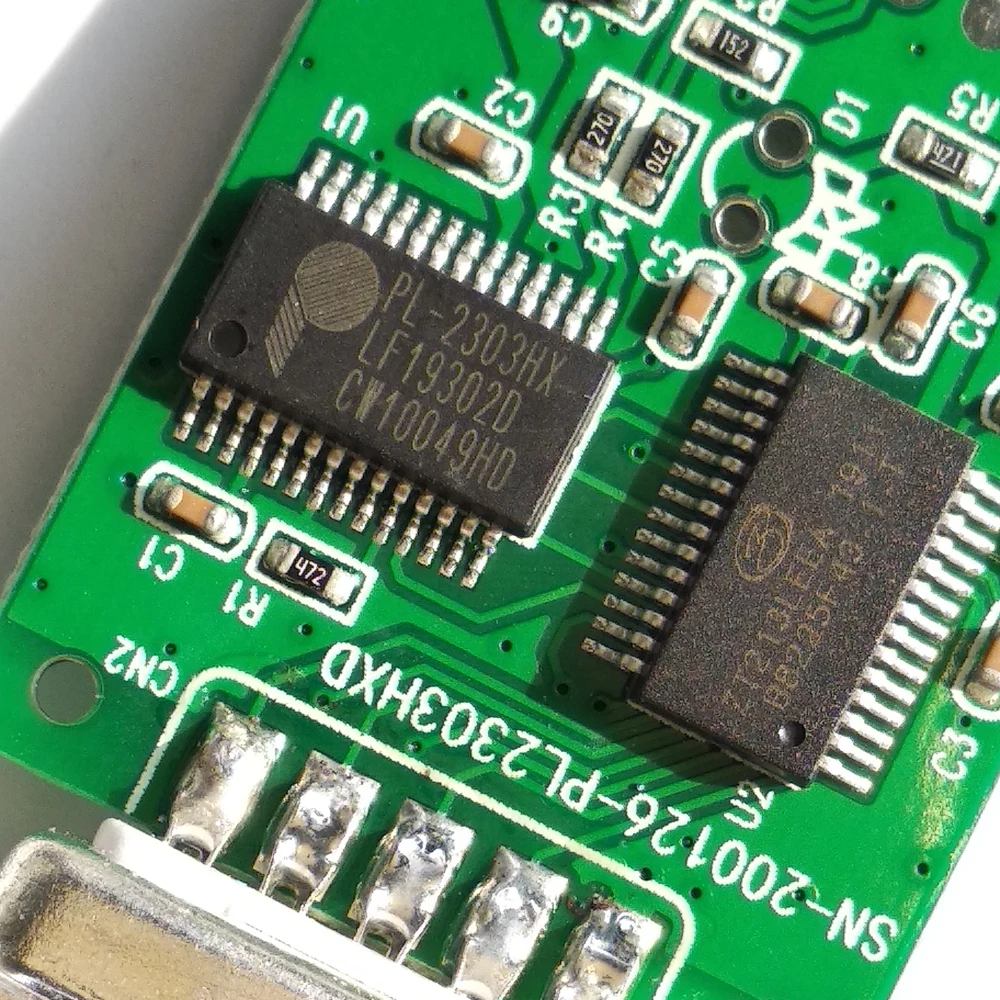

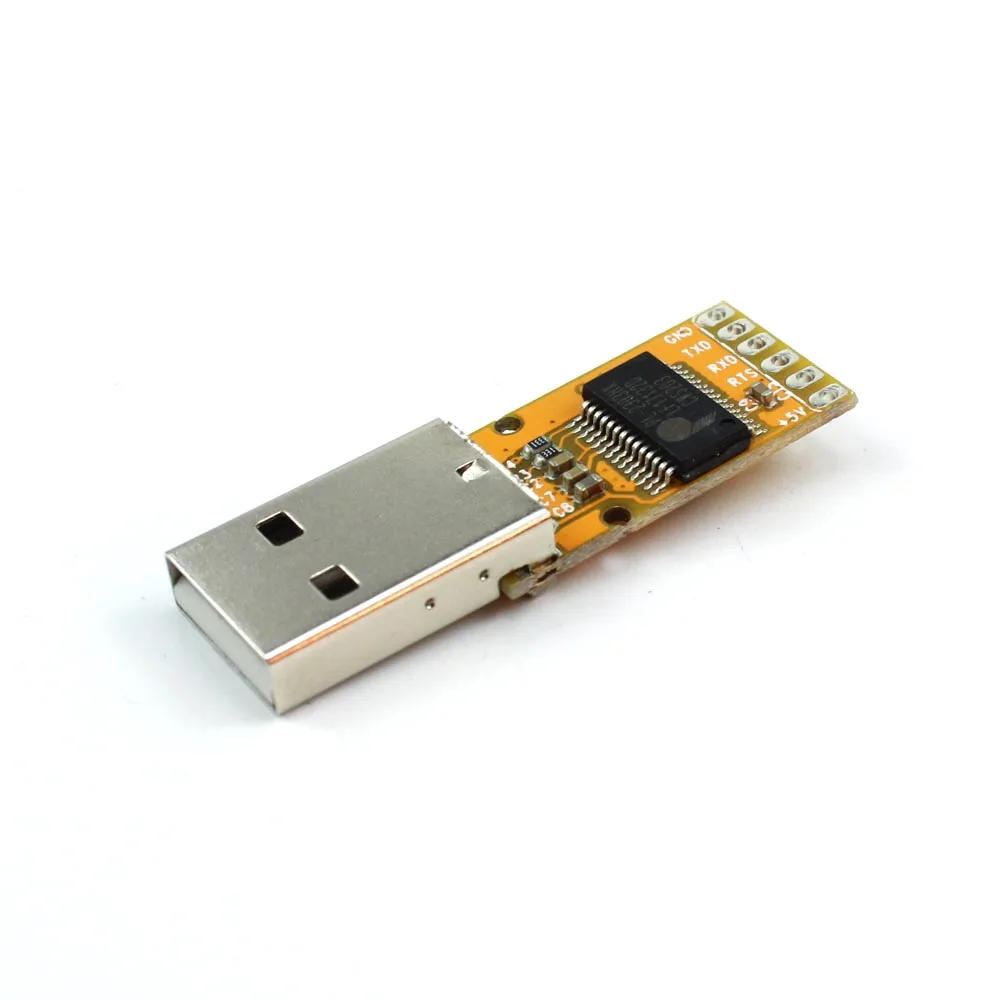

Что такое PL2303HXDПолностью соответствует спецификации USB v2.0 (полная скорость)Приемопередатчик On-chip USB1.1, 5v-3,3 v регуляторOn-chip 96 МГц генератор часовПоддержка RS232-like последовательного интерфейсаПолнодуплексный передатчик и приемник (TXD и RXD)Шесть штифтов управления модемом (RTS,CTS,DTR,DSR,DCD,RI)5,6,7 или 8 бит данныхНечетный, ровный, отметьте, пробел или нет режим четностиОдна, одна с половиной или две остановкиОшибка паритета, ошибка кадра и обнаружение серийного разрываПрограммируемая скорость передачи данных от 75bps до 12M bpsВнешний RS232 драйвер питания вниз управленияНезависимый источник питания для последовательного интерфейсаШирокий механизм управления потокомРегулируемый высокий/Низкий уровень водяных знаковАвтоматическое аппаратное оборудование управления потоком с CTS/RTS или DSR/DTRАвтоматическое управление потоком программного обеспечения с XON/XOFFОбнаружение обратного потока буфера данныхConfigurale 512 байт двунаправленный данных буфера256 байт исходящий буфер и 256 байт входящий буфер или 128 байт исходящий буфер и 384 байт входящий буферПоддержка удаленного пробуждения от входных сигналов модемаЧетыре разъема общего назначения I/O(GP0,GP1,GP2,GP3) и четыре дополнительных разъема общего назначения I/O(RI_N, DSR_N, CDC_N и CTS_N)Встроенный чип OTP ROM для конфигурации устройства запускаПоддержка Windows, Mac OS, Linux и WinCEPL-2303HX-это недорогой и высокопроизводительный usb-контроллер для последовательного моста. PL-2303HX обеспечивает удобное решение для подключения RS-232 полнодуплексного асинхронного последовательного устройства к любой универсальной последовательной шине (USB). PL-2303HX высокосовместимые драйверы могут имитировать традиционный com-порт на большинстве операционных систем, позволяя существующим приложениям на основе com-порта легко мигрировать и быть готовы к использованию USB. PL-2303HX предназначена исключительно для мобильных и встроенных решений, обеспечивая небольшой размер, который может легко поместиться в любые разъемы и портативные устройства. С очень небольшим энергопотреблением в режиме работы или приостановки, PL-2303HX идеально подходит для работы шины с большим количеством мощности, оставленной для подключенных устройств. Гибкий сигнал уровня вы хотели бы направить какие-либо рекомендации RS-232 последовательный порт сбоку, а также позволяет им PL-2303HX напрямую подключаться к 3,3 V ~ 1,8 V устройств. PL-2303HX интегрирует генератор часов на чипе и OTP ROM, чтобы сохранить внешний кристалл и EEP ROM. Клиенты могут спроектировать с эффективной стоимостью BOM и компактным размером PCB.ОсобенностиПолное соответствие спецификации USB v1.1Приемопередатчик On-chip USB 1,1 и регулятор 5V -> 3,3 VПоддерживает RS-232 последовательный интерфейс с программируемой скоростью передачи данных от 75 бит/с до 12 Мбит/с (Rev D)Поддерживает интерфейс RS422/RS485 (Rev D)Интегрирует генератор часов на чипе (Rev D)On-chip OTP (однократное программирование) ROM Для конфигураций устройств запуска, таких как строка продукта и строка серийного номера (Rev D)Расширенный механизм управления потоком, такой как регулируемый высокий/Низкий уровень водяных знаков, автоматическое аппаратное оборудование или управление потоком программного обеспечения и обнаружение перелива буфера данныхНастраиваемый 256 байтовый исходящий буфер и 256 байтовый входящий буфер; Или 128 байтовый исходящий буфер и 384 байтовый входящий буферПоддержка удаленного пробуждения от входных сигналов модемаПоддерживает до 8 GPIO контактов (Rev D) - 4 общего назначения I/O контактов и 4 вспомогательные общего назначения I/OТип посылка: SSOP28 / QFN32Программа установки драйвера Windows(Для моделей PL2303 HXA, XA, HXD, EA, RA, SA, TA, TB)Версия установки и дата сборки: 1.14.0 (2016-08-02)Windows Vista/7/8/8.1/10 (32 и 64-разрядные версии) зерноуборочных комбайнов WDF WHQL: v3.8.1.3 (07/05/2016)-Windows 10 Сертифицированный WHQL драйвер (версии TH1 1507, TH2 1511, RS1 1607)-Windows сервер 2016 Сертифицированный драйвер WHQL-Windows Vista, 7, 8, 8,1 Сертифицированный WHQL драйвер-Отчет о сертификации Windows-Совместимость с Windows Server2008, 2008R2, 2012, 2012R2-Автоматическая Загрузка драйвера через Windows Update (Windows 7, 8, 8,1, 10, сервер 2016)Windows XP (32 и 64-разрядные версии) WDM WHQL: v2.1.51.238 (10/22/2013)-Windows XP Сертифицированный WHQL драйвер-Отчет о сертификации Windows-Совместимость с Windows 2000SP4 и Server2003-Поддержка языка установки: английский (по умолчанию), китайский (традиционный и упрощенный), японский-Только для Prolific USB VID_067B & PID_2303 и PID_2304-Включает отчет о сертификации, руководство пользователя, примечания о выпуске драйвера и инструмент CheckChipVersion-Установщик поддерживает бесшумную установку (при запуске программы добавьте Параметр «/s»)Примечание:Windows 8/8.1/10 не поддерживаются в PL-2303HXA и PL-2303X EOL чипов.Запуск программы CheckChipVersion PL2303 в Windows XP/Vista/7 для проверки версии чипа.Техническая поддержка драйверов Windows XP, 2000, 98 и Windows ME прекращена.Prolific рекомендует использовать PL-2303HXD (HX Rev D) или чип PL2303TAPL2303 Android USB хост API SDK v1.0.13bТребования:--------Usb-устройство с чипом контроллера PL2303HXD, PL2303EA, PL2303RAПримечание: PL2303HXA и PL2303XA не поддерживаются (Прекращенные продукты)-Устройство с питанием от Android (планшет/телефоны) с поддержкой режима хоста USB-Версии ОС Android 3,2 и вышеПосылка SDK включает следующее:Флуоресцентный1. PL2303 тестирование образцов программного обеспечения Android App (поддерживает Android 5,0)-Однопортовый (PL2303HXDSimpleTest.apk)-Состояние модема/Управление потоком (PL2303HXDModemStatus.apk)-Управление GPIO (PL2303GPIOActivity.apk)-Мульти-порт (PLUartMultiSimpleTest.apk)2. PL2303 Android Demo Apps инструкция по эксплуатации3. PL2303 Android образец приложения исходный код4. PL2303 Android Java Driver Library (поддерживает Android 5,0)5. PL2303 Android приложение для разработки справочных документов6. PL2303 Android USB хост-устройство совместимо (Протестировано) списокТакже загрузите приложение Android из магазина GooglePlay: Prolific PL2303 USB-UART

Установка подключаемого USB для RS-232 последовательного адаптера DB9 на Windows 7

Windows 7 обнаруживает и выскакивает мастер для установки драйверов, когда последовательный кабель usb подключен, но это также легко (как важно для других операционных систем) сначала установить программное обеспечение драйвера.

Вы захотите загрузить драйвер и расстегнуть его в любом месте на вашем рабочем столе. После того, как у вас есть, дважды нажмите на него, чтобы начать установку.

Установка является относительно простой и никаких вопросов не задается. Когда это будет сделано, вы должны увидеть что-то подобное:Теперь перейдите вперед и подключите адаптер. Вы должны получить всплывающий вид:Наконец, Windows должна сообщить, что устройство установлено:В менеджере устройств вы должны смотреть на что-то подобное:

Характеристики RS232, введениеКоммуникация в соответствии со стандартом RS232 является асинхронным серийным способом связи. Серийное слово означает, что информация отправляется один бит за раз. Асинхронный сообщает нам, что информация не отправляется в предварительно определенные временные интервалы. Передача данных может начаться в любое время, и задача приемника-определить, когда начинается и заканчивается сообщение. Асинхронная коммуникация имеет некоторые преимущества и недостатки, которые обсуждаются в следующем пункте.Поток Бит RS232Стандарт RS232 описывает Метод связи, где информация отправляется по бит на физическом канале. Информация должна быть сломана в данных слов. Длина слова данных является переменной. На ПК может быть выбрана длина от 5 до 8 бит. Эта длина-это длина информации о сети каждого слова. Для правильной передачи добавляются Дополнительные биты для синхронизации и проверки ошибок. Важно, чтобы передатчик и приемник использовали одинаковое количество бит. В противном случае слово данных может быть неправильно истолковано или вообще не распознано.С синхронной связью должны присутствовать часы или триггер, что указывает на начало каждой передачи. Отсутствие сигнала часов делает асинхронный канал связи более дешевым для работы. В кабеле требуется меньше линий. Недостатком является то, что приемник может начать в неправильный момент получения информации. После этого требуется повторная синхронизация, которая стоит времени. Все данные, полученные в период ресинхронизации, теряются. Другим недостатком является то, что Дополнительные биты необходимы в потоке данных, чтобы указать начало и конец полезной информации. Эти дополнительные биты занимают пропускную способность.Биты данных отправляются с предварительно определенной частотой, скорость передачи данных. Передатчик и приемник должны быть запрограммированы, чтобы использовать одинаковую частоту бит. После получения первого бит приемник рассчитывает, в какие моменты будут получены другие биты данных. В те моменты Он проверит уровень напряжения в линии.С RS232 уровень напряжения линии может иметь два состояния. Статус on также известен как mark, off state как space. Другие линейные состояния не возможны. Когда линия простаивает, она хранится в состоянии отметки.Стартовый битRS232 определяет асинхронный Тип связи. Это означает, что отправка слова данных может начинаться в каждый момент. Если начать каждый момент возможно, это может создать некоторые проблемы для приемника, чтобы знать, что является первым бит для получения. Чтобы решить эту проблему, каждое слово данных начинается с небольшого внимания. Это внимание, также известное как начальный бит, всегда определяется уровнем линии пространства. Поскольку линия находится в состоянии отметки во время холостого хода, стартовый бит легко распознается приемником.Бит данныхНепосредственно после начала бит, биты данных отправляются. Небольшое значение 1 заставляет линию переходить в состояние отметки, значение Бит 0 представлено пробелом. Наименьшее значение всегда является первым.Паритет битДля целей обнаружения ошибок можно добавить дополнительный бит в слово данных автоматически. Передатчик рассчитывает значение бит в зависимости от отправляемой информации. Приемник выполняет тот же расчет и проверяет, соответствует ли фактическое значение паритета расчетному значению. Это Далее обсуждается в другом пункте.Стоп-БитыПредположим, что приемник пропустил стартовый бит из-за шума на линии передачи. Он был запущен на первом следующем бит данных с значением пространства. Это вызывает искажение даты, чтобы достичь приемника. Должен присутствовать механизм для повторной синхронизации связи. Для этого вводится обрамление. Обрамление означает, что все бит данных и бит четности находятся в рамке бит запуска и остановки. Период времени, лежащий между пусковыми и стоп битами, является постоянным, определяемым скоростью передачи данных и количеством данных и битов паритета. Стартовый бит всегда имеет значение пространства, стоп-бит всегда маркирует значение. Если приемник обнаруживает значение, отличное от отметки, когда стоп-бит должен присутствовать на линии, он знает, что происходит сбой синхронизации. Это приводит к ошибке обрамления в приеме UART. Затем устройство пробует повторно синхронизировать на новых инкоммирующих битах.Для повторной синхронизации приемник сканирует входящие данные для допустимых пар запуска и остановки бит. Это работает до тех пор, пока существует достаточно различий в узорах бит данных слов. Если нулевое значение данных отправляется повторно, например, повторная синхронизация не возможна.Стоп-бит, определяющий конец кадра данных, может иметь различные длины. На самом деле, это не настоящий бит, но минимальный период времени линия должна быть простаивающей (отметьте состояние) в конце каждого слова. На ПК, этот период может модель доступна в трех размерах: время равна 1, 1,5 или 2 биты. 1,5 бит используется только с данными слов длиной 5 бит и 2 только для более длинных слов. Для всех размеров слов возможна задержка в 1 бит.RS232 физические свойстваСтандарт RS232 описывает Метод связи, способный общаться в различных средах. Это повлияло на максимально допустимое напряжение и т. Д. На контакты. В первоначальном определении были приняты во внимание технические возможности этого времени. Максимальная скорость передачи данных, например, 20 кбит/с. С ток устройств, таких как 16550A UART, максимальная скорость 1,5 Мбит/с допускаются.Напряжение токаУровень сигнала контактов RS232 может иметь два состояния. Высокий бит, или отметка состояния определяется отрицательным напряжением и низкий бит или пространство состояние использует положительное значение. Это может быть немного запутанным, потому что в нормальных условиях высокие Логические значения также определяются высоким напряжением. Ограничения напряжения показаны ниже.Передатчик уровня значений напряжения RS232Способный (в) приемникСпособный (В)Космическое состояние (0) + 5. .. + 15 + 3. .. + 25Отметьте состояние (1) -5. .. -15 -3. .. -25Неопределенные- -3. .. + 3Более подробную информацию об уровне напряжения RS232 и других последовательных интерфейсов можно найти в таблице сравнения интерфейсов.Максимальное колебание напряжения, которое компьютер может генерировать на своем порту, может влиять на максимальную длину кабеля и скорость связи, которая допускается. Кроме того, если разница в напряжении небольшая, искажение данных произойдет раньше. Например, мой ноутбук Марка напряжение-9,3 V, в то время как-11,5 V на мой рабочий стол компьютера. Ноутбук имеет трудности с общением с Mitsubishi PLC в промышленных условиях с высокими уровнями шума, где настольный компьютер не имеет ошибок данных при использовании одного и того же кабеля. Таким образом, даже далеко за пределами минимального уровня напряжения, 2 вольт Экстра может сделать огромное различие в качестве связи.Несмотря на Высокое напряжение, невозможно разрушить Серийный порт при коротком замыкании. Только применение внешних напряжений с высокими токами может в конечном итоге сжечь чипы драйвера. Однако в большинстве случаев UART не будет поврежден.Максимальная длина кабеляДлина кабеля является одним из самых обсуждаемых товаров в мире RS232. Стандарт имеет четкий ответ, максимальная длина кабеля 50 футов, или длина кабеля равна емкости 2500 pF. Последнее правило часто забывается. Это означает, что использование кабеля с низкой емкостью позволяет преодолевать большие расстояния, не выходя за рамки ограничений стандарта. Если, например, кабель UTP CAT-5 используется с типичной емкостью 17 pF/ft, максимальная допустимая длина кабеля составляет 147 футов.Длина кабеля, указанная в стандарте, обеспечивает максимальную скорость связи. Если скорость уменьшается с коэффициентом 2 или 4, максимальная длина значительно увеличивается. Texas Instruments много лет назад проводила несколько практических экспериментов с различными частотами передачи данных, чтобы проверить максимально допустимые длины кабеля. Имейте в виду, что стандарт RS232 был первоначально разработан для 20 кбит/с. Уменьшая максимальную скорость связи, допустимая длина кабеля увеличивается на десять раз!Длина кабеля RS232 согласно Техасским инструментам скорость передачи данных максимальная длина кабеля (ft)19200 509600 5004800 10002400 3000Обнаружение ошибокОдин из способов обнаружения ошибок уже обсужден. Это механизм обнаружения кадра, который используется для тестирования, если внутренние биты были должным образом окружены парой запуска и остановки. Для дальнейшей проверки ошибок можно использовать паритет. Использование этого бита, однако, не является обязательным. Если наличие неправильных бит является редким (например, при общении с внутренним модемом) или если протокол более высокого уровня используется для обнаружения и коррекции ошибок (z-модем, RAS и т. Д.) скорость связи может быть увеличена, не используя функцию паритета, присутствующую на UART.Паритет-это простой способ кодирования слова данных, чтобы иметь механизм для обнаружения ошибки в информации. Метод, используемый с серийными коммуникациями, добавляет один бит к каждому слову данных. Значение этого бита зависит от значения слова данных. Необходимо, чтобы и передатчик, и приемник использовали один и тот же алгоритм для расчета значения паритета. В противном случае приемник может обнаруживать ошибки, которых нет.Даже паритетВ основном, паритет может быть рассчитан двумя способами. Когда используется четкость, количество отправленных битов информации всегда будет содержать четное количество логического 1. Если количество высоких битов данных нечетное, добавляется паритет с высоким значением, в противном случае будет использоваться низкий бит.Четность четностиНечетная система паритета довольно похожа на четную систему паритета, но в этой ситуации количество высоких битов всегда будет нечетным.Недостатки системы паритетаСистема четности, использующая один бит для каждого слова данных, не способна найти все ошибки. Будут обнаружены только ошибки, из-за которых будет обнаружено нечетное количество бит. Вторая проблема заключается в том, что нет возможности узнать, какой бит является ложным. При необходимости необходим протокол более высокого уровня, чтобы уведомить отправителя о том, что эта информация должна быть повторена. Поэтому на шумных линиях часто используются другие системы обнаружения, чтобы убедиться, что отправленная информация получена правильно. Эти системы в основном не работают на отдельных данных слов, а на группы слов
