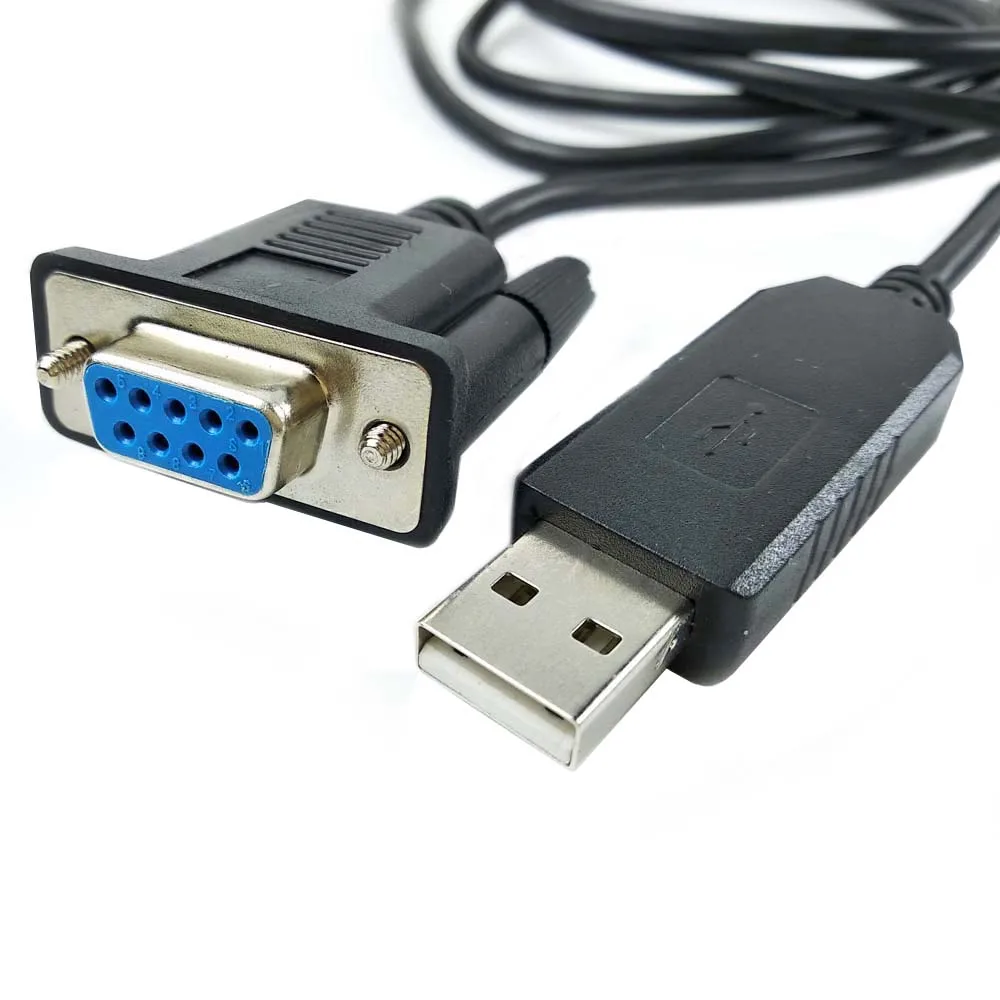

Кабель-переходник Sinforcon pl2303hxd USB RS232 db9, для Android-хоста

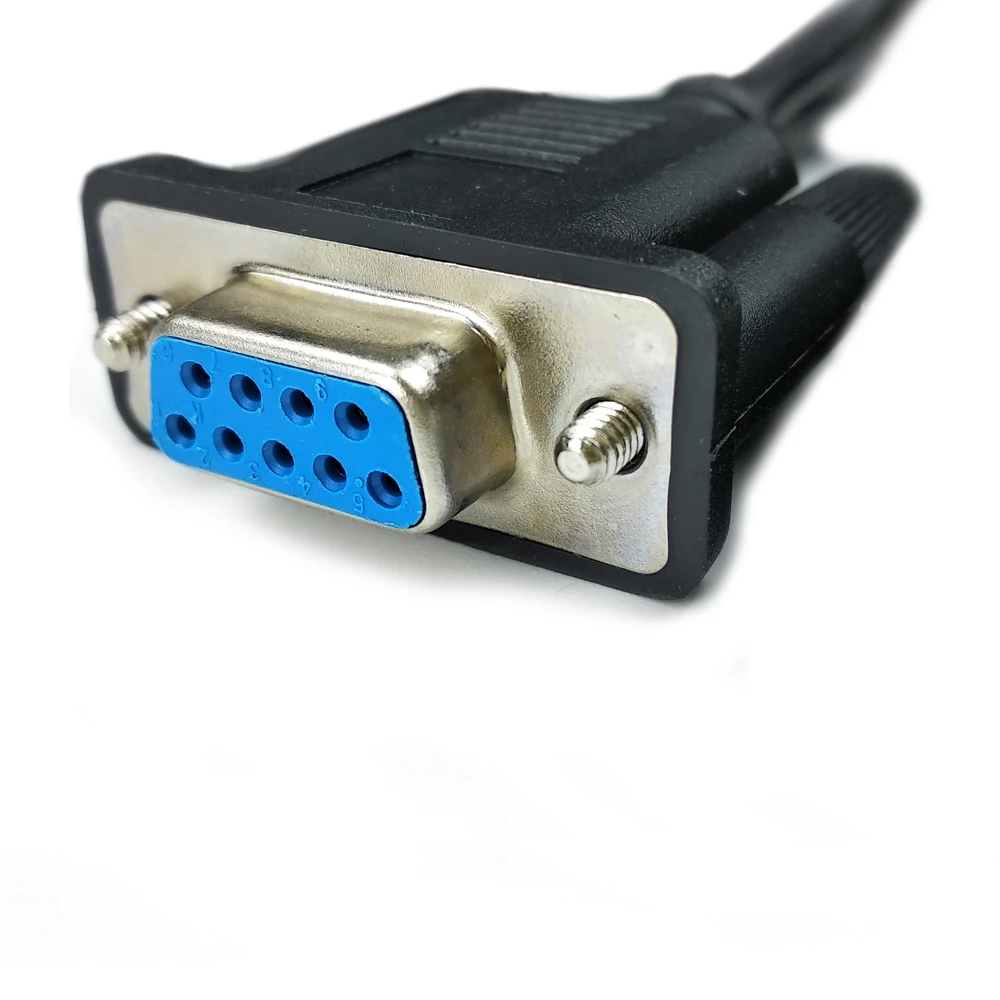

Sinforcon Android Host pl2303hxd USB RS232 db9 Женский Кабель-адаптер нулевой модем, проводной

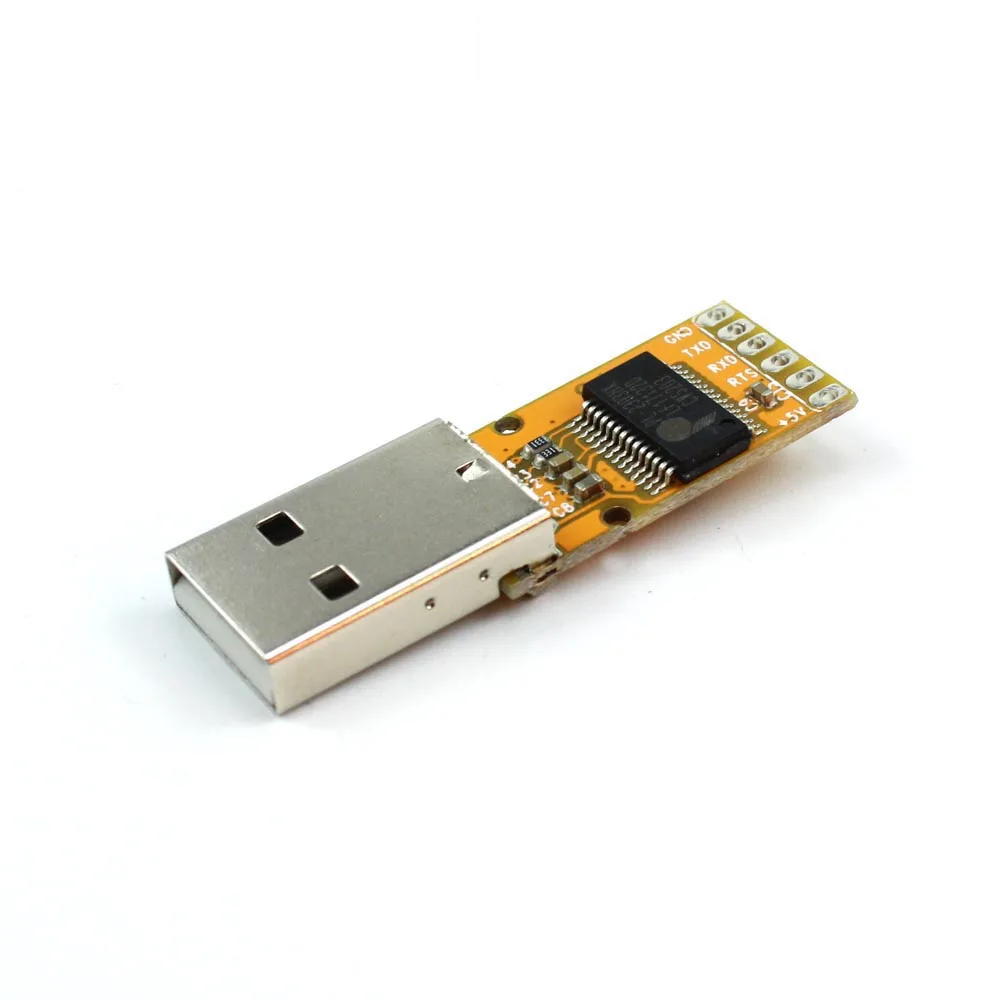

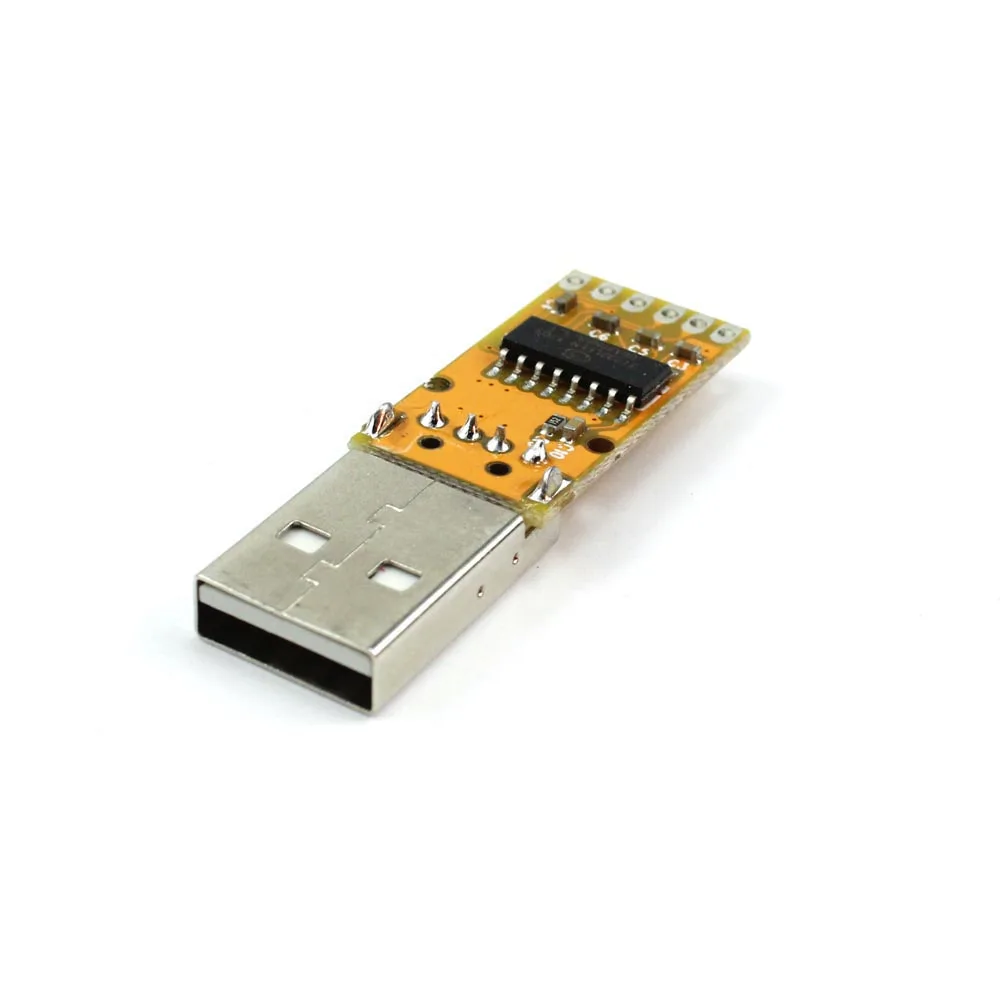

О PL2303HXD

Полностью соответствует спецификации USB v2.0 (полная скорость)

On-chip USB1.1 трансивер, 5v-3,3 v регулятор

На чипе 96 МГц тактовый генератор

Поддержка последовательного интерфейса RS232-like

Полнодуплексный передатчик и приемник (TXD и RXD)

Шесть контактов управления модемом (RTS,CTS,DTR,DSR,DCD,RI)

5,6,7 или 8 бит данных

Нечетный, четный, маркировочный, пробел или нет режима четности

Одна, полтора или две Стопорные Биты

Ошибка четности, ошибка кадра и обнаружение последовательного разрыва

Программируемая скорость передачи от 75 бит/с до 12 м бит/с

Внешний контроллер понижения мощности драйвера RS232

Независимый источник питания для последовательного интерфейса

Обширный механизм управления потоком

Регулируемый высокий/Низкий уровень водяного знака

Автоматическое аппаратное оборудование управление потоком с CTS/RTS или DSR/DTR

Автоматический контроль потока программного обеспечения с XON/XOFF

Обнаружение переполнения буфера входящих данных

Конфигурационный двухнаправленный буфер данных 512 байт

256 байтовый исходящий буфер и 256 байтовый входящий буфер или 128 байтовый исходящий буфер и 384 байтовый входящий буфер

Поддерживает удаленное Пробуждение от входных сигналов модема

Четыре контакта общего назначения I/O(GP0,GP1,GP2,GP3) и четыре вспомогательные контакта общего назначения I/O(RI_N, DSR_N, CDC_N и CTS_N)

Встроенная микросхема OTP ROM для конфигурации устройства запуска

Поддержка Windows, Mac OS, Linux и WinCE

PL-2303HX-это недорогой и высокопроизводительный мостовой контроллер USB-to-Serial. PL-2303HX обеспечивает удобное решение для подключения RS-232 полнодуплексного асинхронного последовательного устройства к любому универсальному узлу с поддержкой последовательной шины (USB). PL-2303HX хорошо совместимые драйверы могут имитировать традиционный COM-порт в большинстве операционных систем, что позволяет существующим приложениям на основе COM-порта легко перемещаться и быть готовыми к USB. PL-2303HX разработан исключительно для мобильных и встроенных решений, обеспечивая небольшую площадь, которая может легко вписаться в любые разъемы и портативные устройства. Благодаря очень маленькому энергопотреблению в режиме работы или приостановки PL-2303HX идеально подходит для работы с шиной с большим количеством энергии, оставшейся для подключенных устройств. Гибкие требования к уровню сигнала со стороны последовательного порта RS-232 также позволяют PL-2303HX подключаться напрямую к устройствам 3,3 В ~ 1,8 в. PL-2303HX объединяет встроенный тактовый генератор и OTP ROM для сохранения внешнего кристалла и ПЗУ EEP. Клиенты могут разрабатывать с эффективной стоимостью BOM и компактным размером печатной платы.

Особенности

Полное соответствие спецификации USB v1.1

Встроенный приемопередатчик USB 1,1 и регулятор 5 в-> 3,3 В

Поддерживает последовательный интерфейс RS-232 с программируемой скоростью передачи данных от 75 бит/с до 12 Мбит/с (Rev D)

Поддерживает интерфейс RS422/RS485 (Rev D)

Интегрирует Встроенный генератор часов (Rev D)

Встроенная ПЗУ OTP (одноразовое программирование) для конфигурации устройства запуска, например, строка продукта и строка серийного номера (Rev D)

Обширный механизм управления потоком, такой как регулируемый высокий/Низкий уровень водяных знаков, автоматическое аппаратное оборудование или программный контроль потока и обнаружение переполнения буфера входящих данных

Настраиваемый исходящий буфер 256 байт и входящий буфер 256 байт; Или исходящий буфер 128 байт и входящий буфер 384 байт

Поддерживает удаленное Пробуждение от входных сигналов модема

Поддерживает до 8 контактов GPIO (Rev D) - 4 контакта общего назначения I/O и 4 Вспомогательные контакты общего назначения I/O

Посылка: SSOP28 / QFN32

Программа установки драйвера Windows

(Для версий PL2303 HXA, XA, HXD, EA, RA, SA, TA, TB)

Версия установки и дата сборки: 1.14.0 (2016-08-02)

Windows Vista/7/8/8.1/10 (32 и 64-бит) WDF WHQL драйвер: v3.8.1.3 (07/05/2016)

-Сертифицированный драйвер WHQL для Windows 10 (версии TH1 1507, TH2 1511, RS1 1607)

-Сертифицированный драйвер WHQL для Windows Server 2016

-Сертифицированный драйвер WHQL для Windows Vista, 7, 8, 8,1

-Отчет о сертификации Windows

-Совместимость с Windows Server2008, 2008R2, 2012, 2012R2

-Автозагрузка драйвера через обновление Windows (Windows 7, 8, 8,1, 10, Server 2016)

Windows XP (32 и 64-бит) WDM WHQL драйвер: v2.1.51.238 (10/22/2013)

-Сертифицированный драйвер WHQL для Windows XP

-Отчет о сертификации Windows

-Совместимость с Windows 2000SP4 и Server2003

-Поддержка языков установки: английский (по умолчанию), китайский (традиционный и упрощенный), японский

-Только для плодовитых USB VID_067B и PID_2303 и PID_2304

-Включает отчет о сертификации, руководство пользователя, примечания по выпуску драйвера и инструмент CheckChipVersion

-Установщик поддерживает бесшумную установку (Добавьте Параметр «/s» при работе программы)

Примечание:

Windows 8/8.1/10 не поддерживаются в версиях чипов EOL PL-2303HXA и PL-2303X.

Запустите программу CheckChipVersion PL2303 в Windows XP/Vista/7, чтобы проверить версию чипа.

Техническая поддержка драйверов Windows XP, 2000, 98 и Windows ME прекращена.

Рекомендуется использовать чип PL-2303HXD (HX Rev D) или PL2303TA

PL2303 Android USB Host API SDK v1.0.0.13b

Требования:

-------

-USB-устройство с чипом контроллера PL2303HXD, PL2303EA, PL2303RA

Примечание: PL2303HXA и PL2303XA не поддерживаются (Прекращенные продукты)

-Устройство на базе Android (планшет/телефоны) с поддержкой USB-режима хоста

-Версии ОС Android 3,2 и выше

Пакет SDK включает следующее:

-------------------------------------

1. PL2303 тестовое программное обеспечение для Android App (поддерживает Android 5,0)

-Один порт (pl2303hxdsimpletest))

-Статус модема/Управление потоком (pl2303hxdmodemstaus))

-GPIO Control (pl2303gpiactivity))

-Многопортовый (pluartmultisimpletest))

2. Руководство пользователя PL2303 для демо-приложений Android

3. Исходный код для Android PL2303

4. Библиотека драйверов PL2303 Android Java (поддерживает Android 5,0)

5. Справочные документы для разработки приложений на Android PL2303

6. Список совместимых (проверенных) хост-устройств PL2303 Android USB

Также загрузите приложение для Android из магазина GooglePlay: Prolific PL2303 USB-UART
