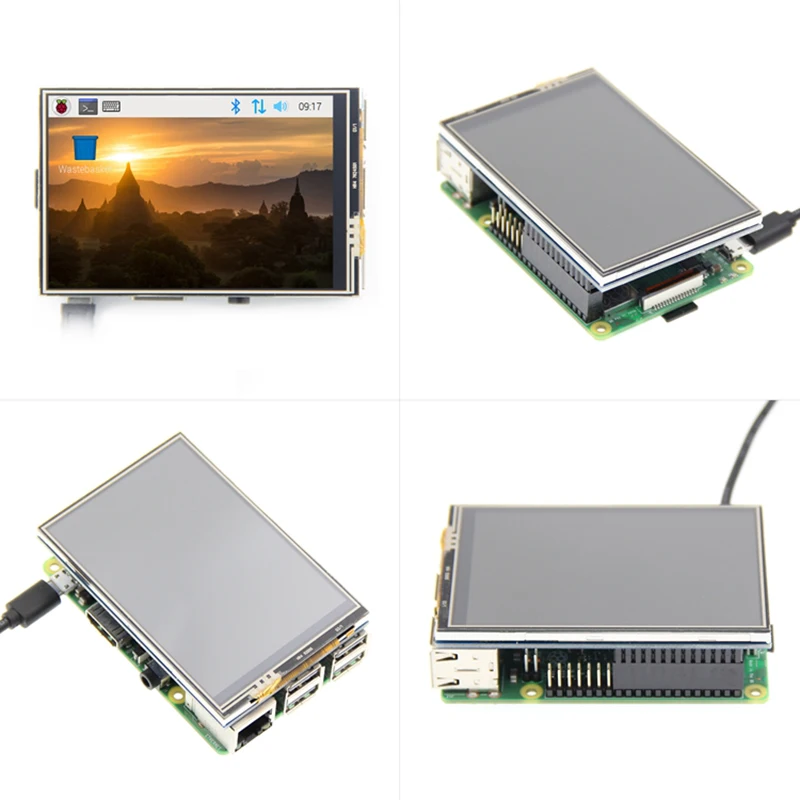

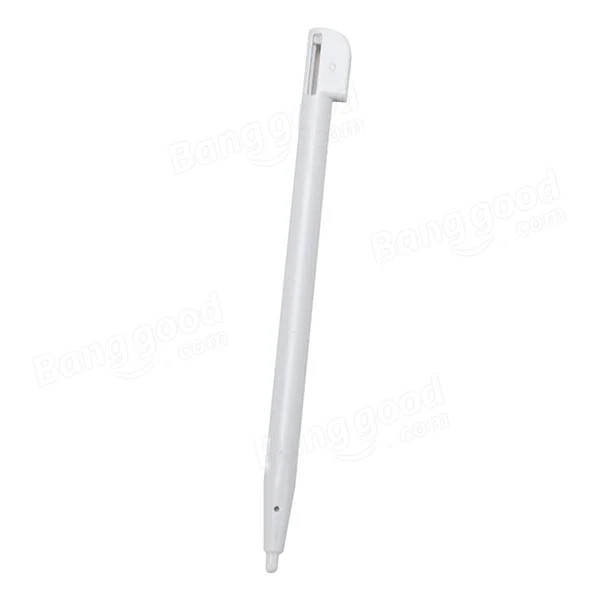

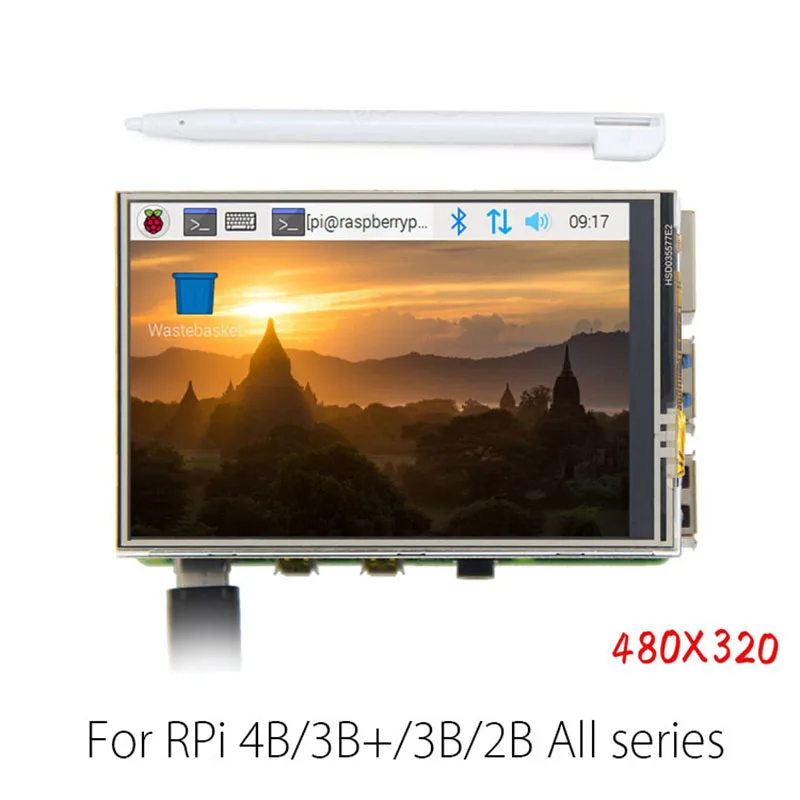

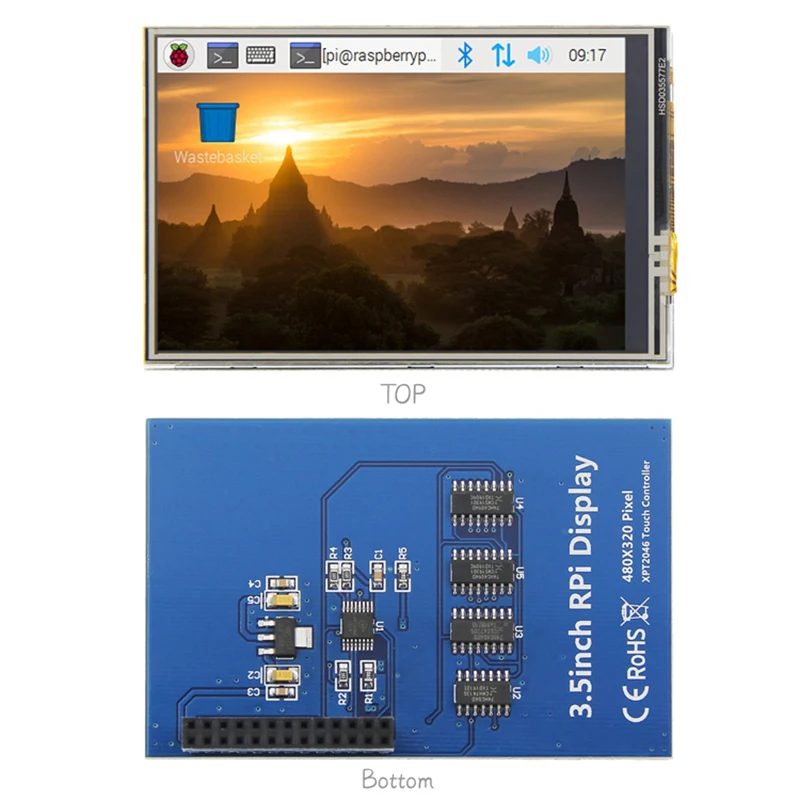

3,5 Дюймовый 320x480 ILI9486 TFT ЖК-дисплей резистивный сенсорный экран для RPi Raspberry Pi 4B3B +3B2BB +B сенсорная ручка всех серий
Agoal Tech Store - Надежность 94.5%
Более 7169 подписчиков, дата открытия магазина 11.10.2016
- Положительные оценки: 96% (3796)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 19.03.2022
3,5 дюймов 320X480 TFT LCD дисплей Сенсорная плата для Raspberry Pi 4B/3B +/3B/2B Модель B & RPI B +Руководство и драйвер:Http://www.spotpear.com/learn/EN/raspberry-pi/Raspberry-Pi-LCD/Drive-the-LCD.html
Параметр:
Тип ЖК-дисплея
TFT
ЖК-интерфейс
SPI
Тип сенсорного экрана
Резистивный
Контроллер сенсорного экрана
XPT2046
Цвета
65536
Подсветка
Светодиодный
Разрешение
320*480 (пиксель)
Соотношение сторон
8:5
Энергопотребление
ТБД
Ток подсветки
ТБД
Рабочая температура. (По Цельсию)
ТБД
Описание интерфейса:
Контактный номер.
Символ
Описание
1, 17
3,3 V
Мощность положительный (3,3 V Мощность вход)
2, 4
5 В
Положительная мощность (5 В вход питания)
3, 5, 7, 8, 10, 12, 13, 15, 16
NC
NC
6, 9, 14, 20, 25
GND
Наземный
11
TP_IRQ
Прерывание сенсорной панели, низкий уровень, в то время как сенсорная панель обнаруживает прикосновение
18
LCD_RS
Инструкция/выбор регистра данных
19
LCD_SI / TP_SI
SPI ввод данных LCD/сенсорной панели
21
TP_SO
Выход данных SPI сенсорной панели
22
RST
Сброс
23
LCD_SCK / TP_SCK
Часы SPI LCD/сенсорная панель
24
LCD_CS
Выбор ЖК-чипа, низкая активность
26
TP_CS
Выбор чипа сенсорной панели, низкая активность
Посылка включает в себя:1x3,5 дюйма 320X480 TFT ЖК-дисплей Сенсорная панель
-
Вес логистики0.200
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаAgoal
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)2
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)5
-
Совместимая марка/модельНет
