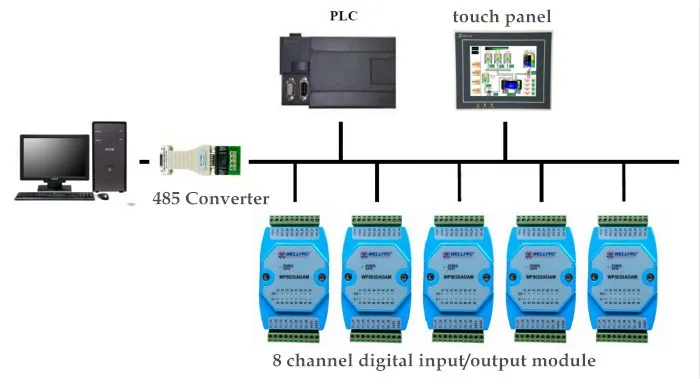

Схематическая схема сети RS485:
Особенности:

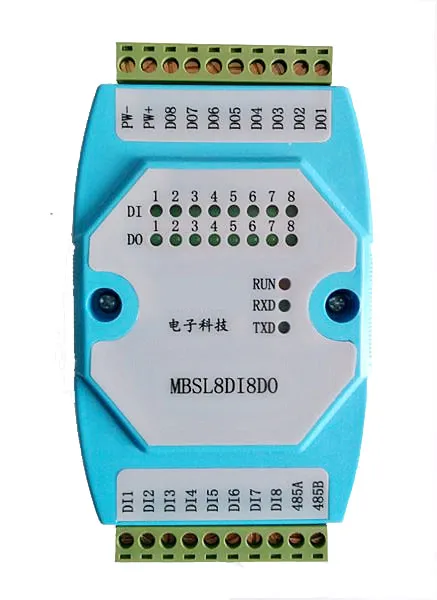

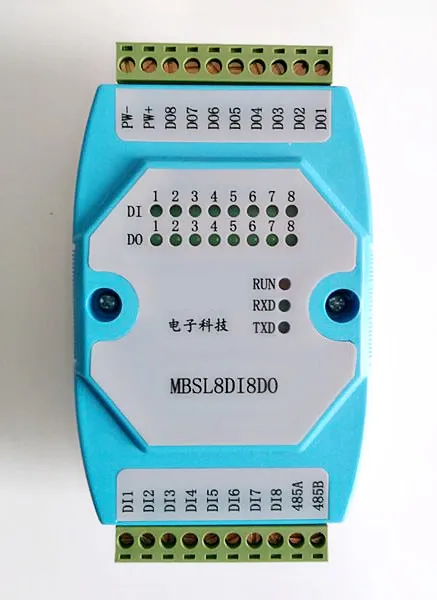

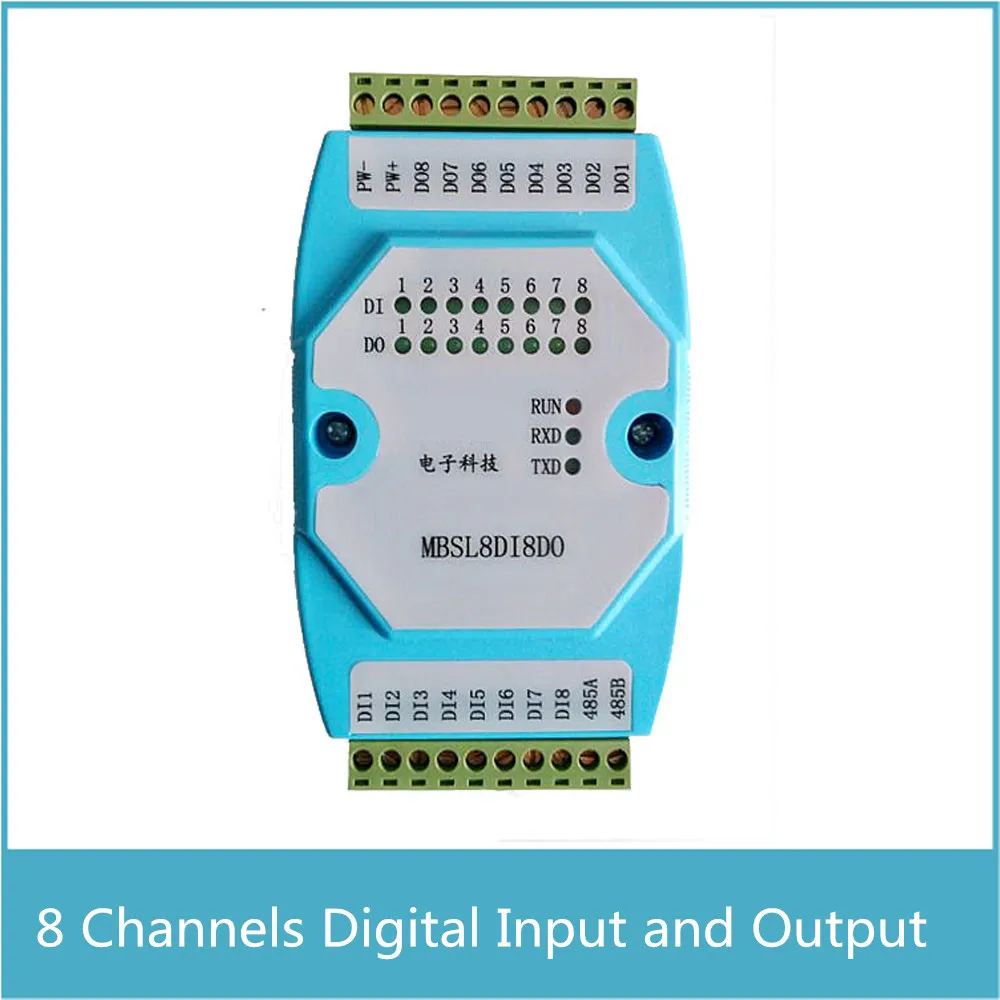

Модуль 8DI8DO представляет собой 8-канальный цифровой изоляционный вход, 8-канальный цифровой изоляционный выход (выход с открытым коллектором транзистора NPN), модуль выводится через изолированный интерфейс RS485.
Модуль использует стандартную связь Modbus RTU, адаптирует множество видов конфигурационного программного обеспечения, PLC, DCS и так далее. Модуль питания, электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляют последовательный режим и помехи в общем режиме.
Используя стандартную связь RS485 MODBUS RTU, конфигурационное программное обеспечение, ПЛК и промышленный сенсорный экран могут образовывать сеть.
Контроль сигнала, источник питания, электрические сигналы связи RS485, изолированные друг от друга.
Схема связи с защитой от молний, защитой от помех, полярностью питания.
Защита Цепи связи от молнии, помех.
Интерфейс выхода сигнала связи RS485 с двойной защитой от перегрузки по току.
Приобретение сигнала и контроль могут широко использоваться в промышленных полевых устройствах.
Формат связи может быть установлен программным обеспечением.
Этот модуль имеет аппаратный сторож и механизм защиты вывода для защиты вашего оборудования.Микроконтроллер будет сброшен в 2 случаях. Во-первых, когда микроконтроллер мертв. Другая заключается в том, что основная станция не отправляет данные в ведомый модуль, модуль сбросит микроконтроллер через 6 секунд.Очень необходим механизм защиты выхода.
Например, когда цифровой выходной модуль управляет двигателем, Главная станция поддерживает работу двигателя. Если шина 485 отключена, когда мастер хочет отправить сигнал для отключения двигателя, ведомый модуль не будет получать данные, тогда двигатель будет работать, существует риск безопасности.
С этой функцией модуль постоянно проверяет себя. При сбое сети 485 модуль автоматически отключает выход. Это позволяет избежать аварий.
Технические характеристики:
Товар
Технические характеристики
Вход и выход сигнала
1. Входной канал: 8-канальный цифровой вход
2. Выходной канал: 8-канальный цифровой выход
3, грузоподъемность: резистивная нагрузка 200 мА/канал
Выход связи
1. Протокол связи: MODBUS-RTU
2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс с двойной защитой от перенапряжения и перегрузки по току
3. Скорость передачи: бит/с, бит/с
4. Паритет: без паритета, четного паритета, нечетного паритета
5. Установите режим: адрес модуля, скорость передачи данных, четность можно установить через программное обеспечение
6. Расстояние связи: 1200 бит/с, метров
Размер и установка

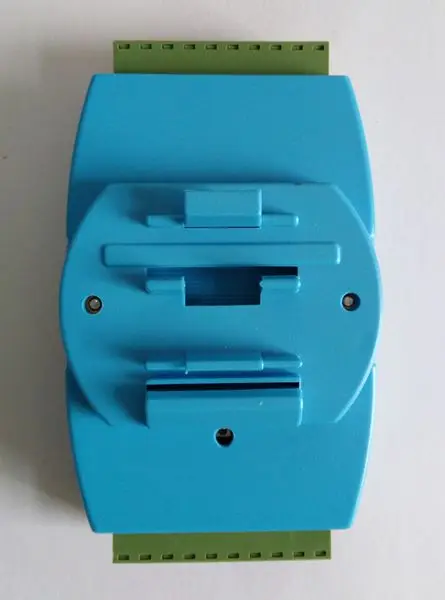

1. Установка: стандартное Крепление на DIN-рейку или винтовое крепление

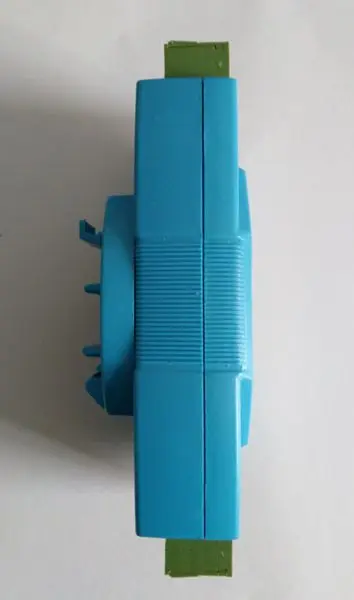

2, Размеры: 125 × 73 × 35 мм
Рабочая среда
Температура: -10 ~ + 60 ℃
Влажность: 35 ~ 85% (без конденсации)
Рабочая мощность
А. Напряжение источника питания: 10 В ~ 30 В, широкий диапазон источника питания с защитой полярности питания
Б. Потребляемая мощность: менее 3 Вт
Определение интерфейса:
Название терминала
Описание
Название терминала
Описание
PW +
Положительная клемма внешнего входа питания
485A
Сигнал RS485 A +
PW-
Отрицательная клемма внешнего входа питания
485B
Сигнал RS485 B-
DI1
Цифровой входной канал 1
DO1
Цифровой выходной канал 1
DI2
Цифровой входной канал 2
DO2
Цифровой выходной канал 2
DI3
Цифровой входной канал 3
DO3
Цифровой выходной канал 3
DI4
Цифровой входной канал 4
DO4
Цифровой выходной канал 4
DI5
Цифровой входной канал 5
DO5
Цифровой выходной канал 5
DI6
Цифровой входной канал 6
DO6
Цифровой выходной канал 6
DI7
Цифровой входной канал 7
DO7
Цифровой выходной канал 7
DI8
Цифровой входной канал 8
DO8
Цифровой выходной канал 8

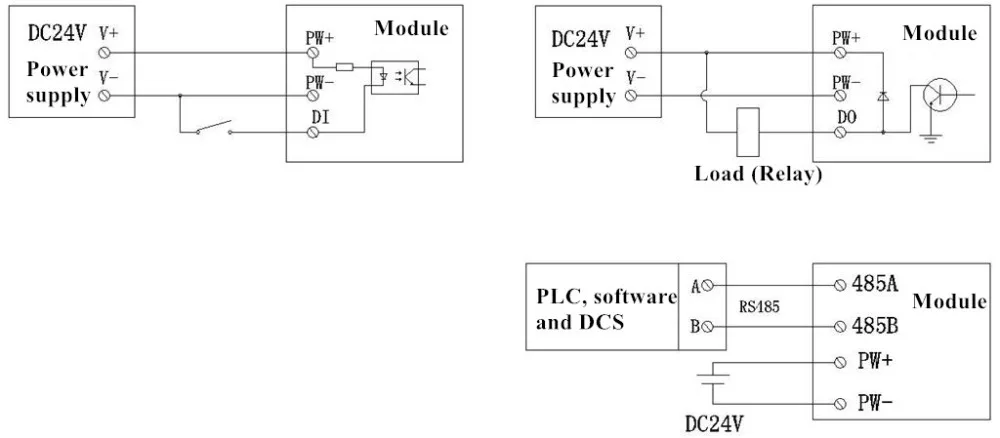

Схема подключения модуля:
Инструкции по коммуникации:
Параметры связи (заводские настройки): 9600, N, 8,1
Параметр
Описание
9600
Скорость передачи
N (без паритета)
Проверить цифру
8
Бит данных
1
Стоп-бит
Конфигурация продукта
Настройки связи:
(1) Заводские параметры связи по умолчанию
Товар
Зарегистрированный адрес
Описание
Значение по умолчанию
Адрес
40003
1 по умолчанию
1
Скорость передачи
40004
1(4800)
2(9600) по умолчанию
3(19200)
4(38400)
5(57600)
2
Проверить цифру
40005
1 (без четности) по умолчанию
2 (нечетный паритет)
3 (равномерный паритет)
1
Бит данных
--
Не регулируется
8 бит
Стоп-бит
--
Не регулируется
1 бит
(2) Сброс параметров связи
Нажмите кнопку на задней панели модуля зубочисткой в течение 3 секунд или более, пока не начнет мигать красный индикатор «RUN». Отпустите кнопку, индикатор запуска мигнет три раза, светильник затем индикатор запуска всегда горит (рабочее состояние), это означает, что заводские настройки по умолчанию были восстановлены. После повторного включения параметры связи сбрасываются по умолчанию.
Описание индикатора связи
(1) Когда модуль включен, всегда горит красный индикатор модуля «RUN». При нажатии кнопки reset он мигнет 3 раза с интервалом в 1 секунду.
(2) в связи с модулем индикатор связи мигает в соответствии с полученными данными «RXD», после процессов ЦП индикатор мигает в соответствии с данными передачи «TXD». Индикатор ненормально мигает при ненормальной связи.
Посылка
1 * 8-канальный цифровой модуль ввода и вывода
