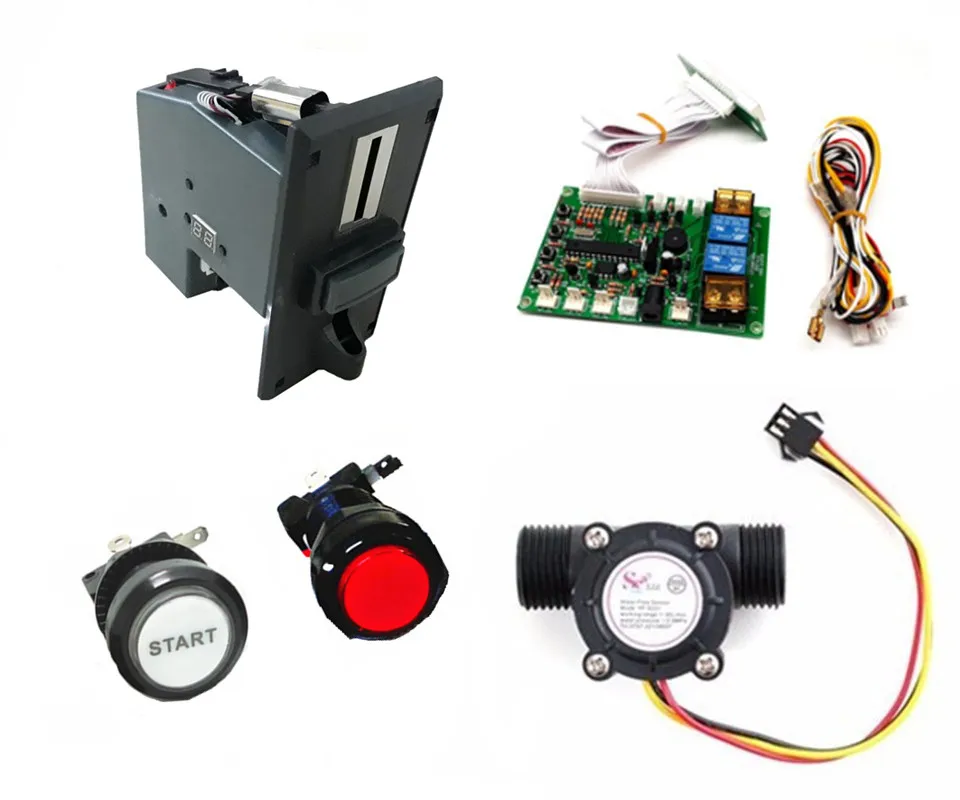

Контроллер громкости для автоматов по продаже воды, 1 комплект, с кнопками приема и запуска монет JY926

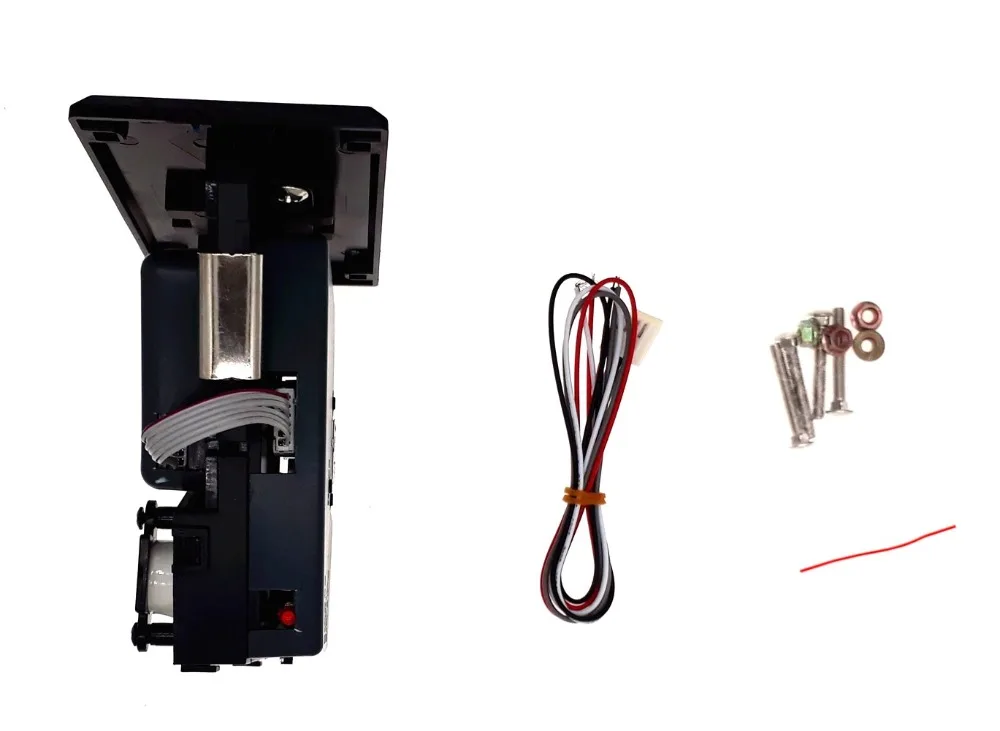

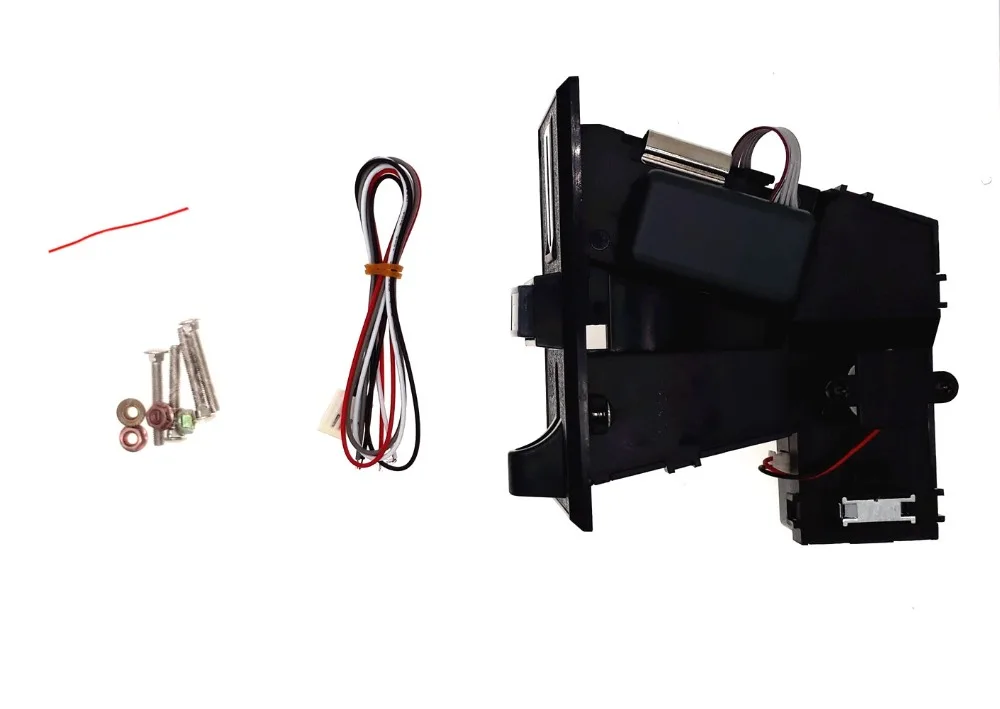

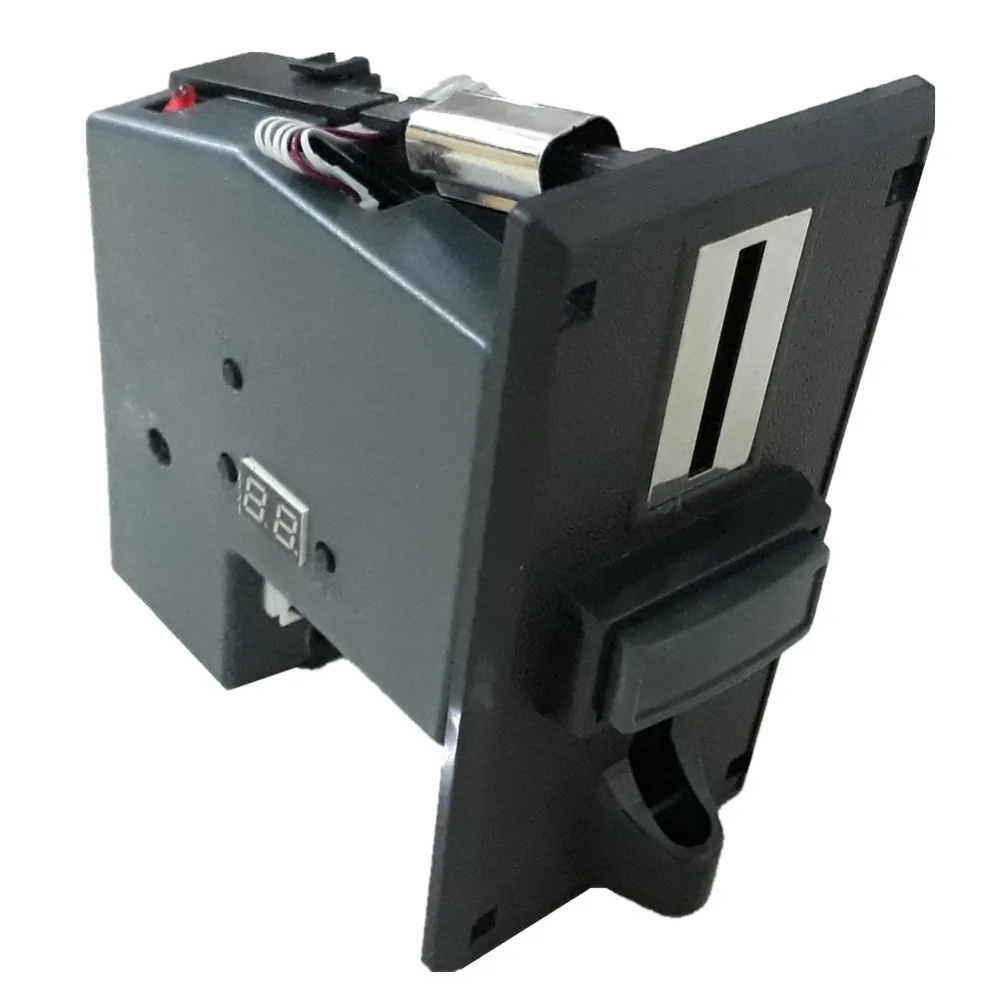

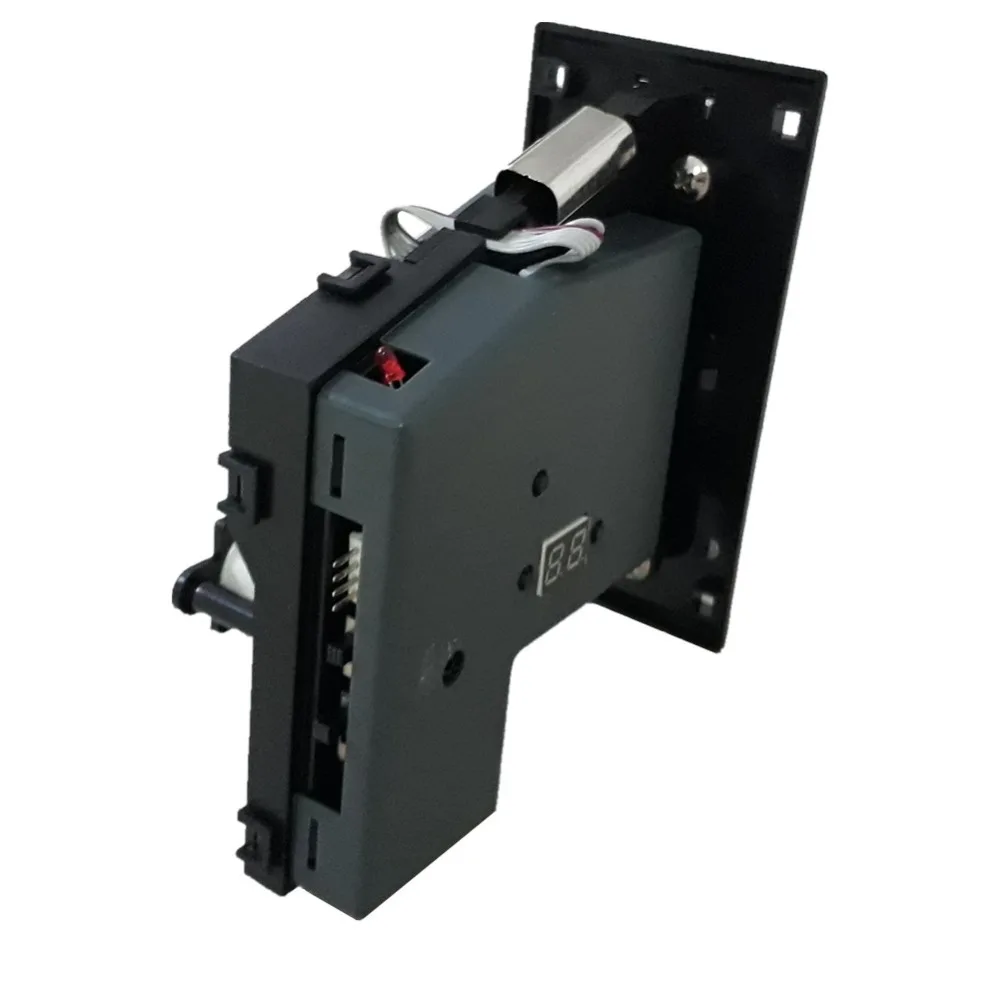

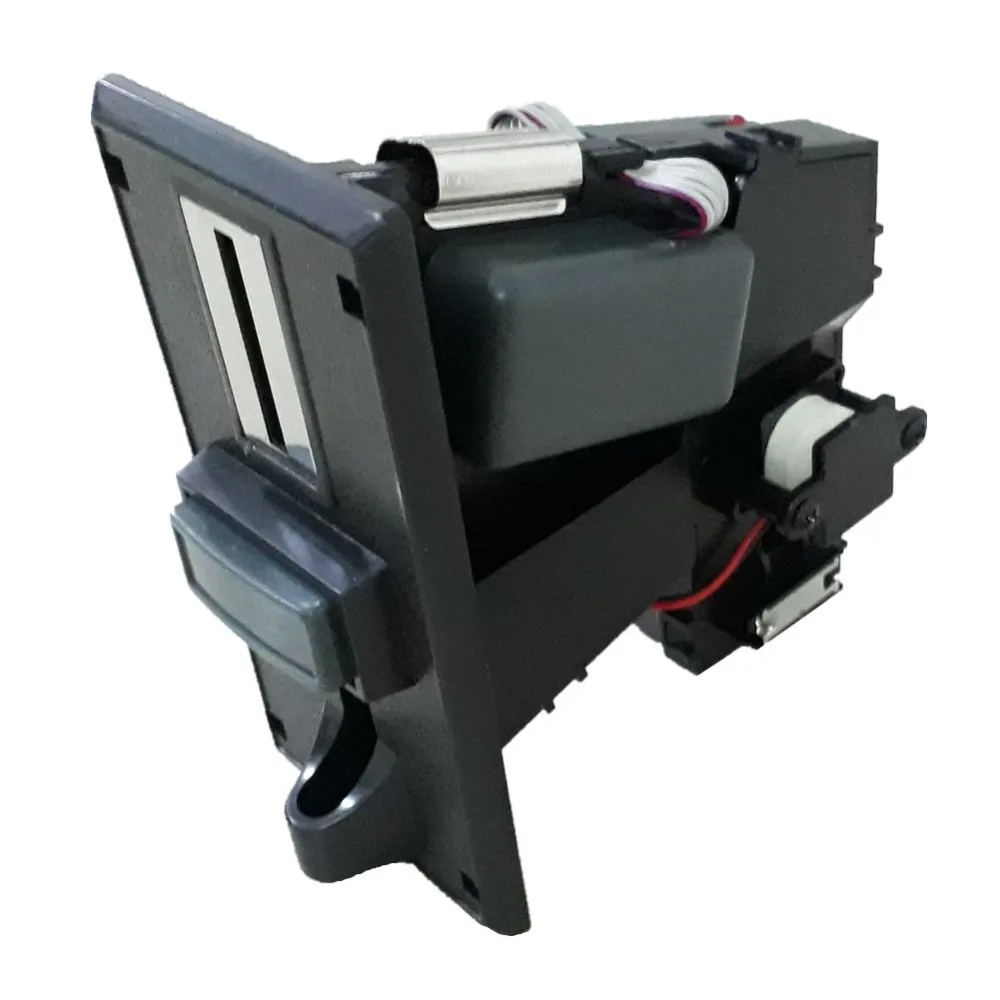

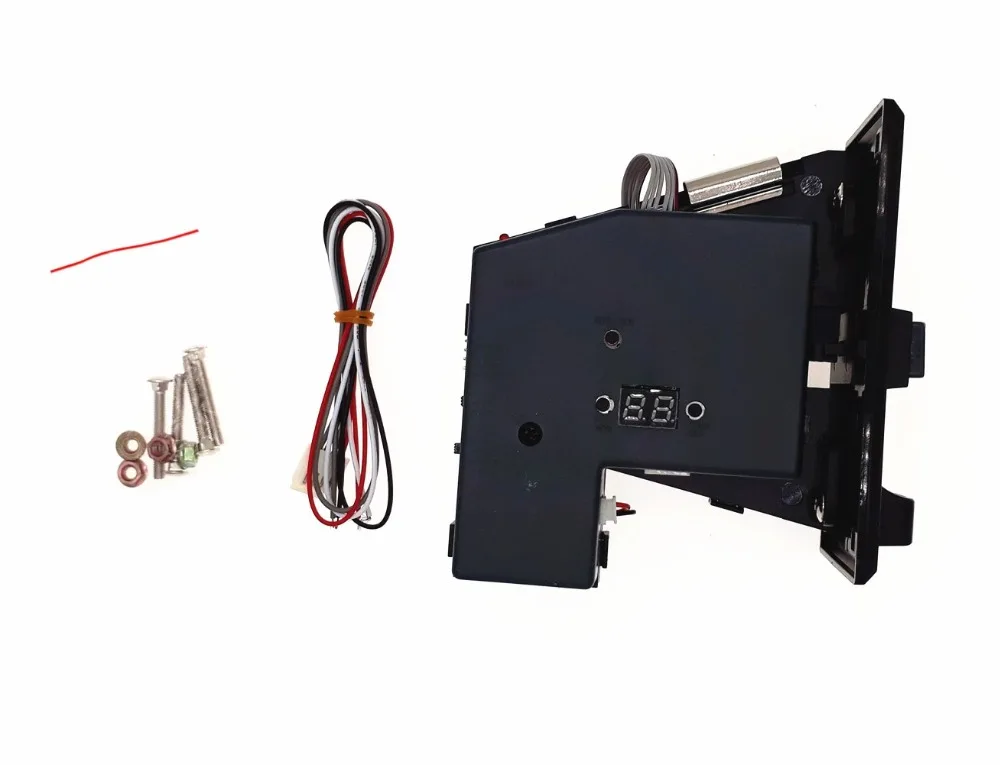

Мультимонетный акцептор

Интеллектуальное программное управление ЦП и высокая точность

Самопрограммирование без ПК и автоматическое самотестирование для proble

Принимаем различные типы монеток одновременно. Возможность установки импульсного выхода

Предотвращает не только электрошок, но и электромагнитные помехи

Поддержка нескольких монет с выходом только 1 сигнала

Способен принимать все монеты и токены по всему миру

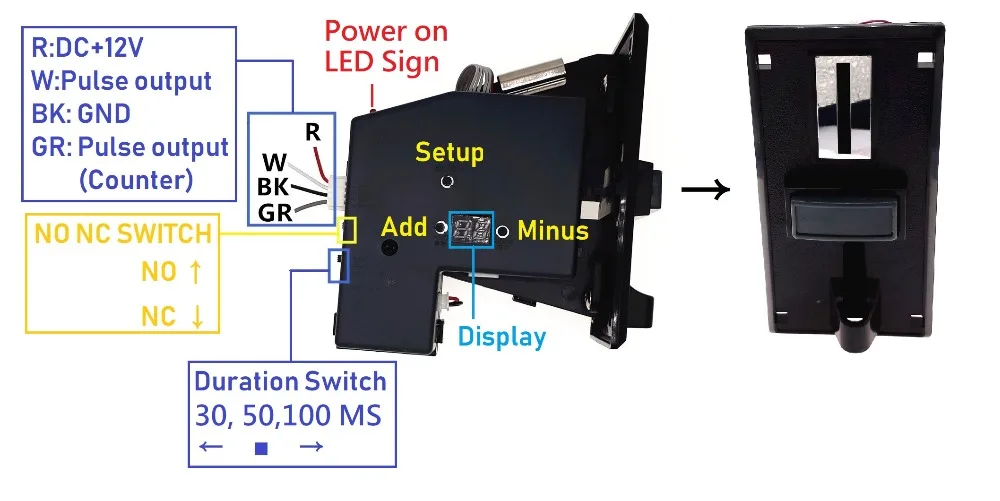

Подключение и выключатели

Установка для монет

Удерживайте кнопку «Добавить» и кнопку «минус» одновременно в течение нескольких секунд, затем на светодиодный дисплей появится буква «A».

Удерживайте кнопку «SET» в течение нескольких секунд, и появится буква «E». Next, используйте кнопку "Добавить" и кнопку "минус", чтобы выбрать сколько типы монеток, которые вы хотели бы использовать. Затем удерживайте кнопку «SET» в течение нескольких секунд, чтобы закончить.

Появится буква «H1». Используйте кнопку «Добавить» и кнопку «минус», чтобы выбрать, сколько образцов вы хотите вставить позже. Затем удерживайте кнопку «SET» в течение нескольких секунд, чтобы закончить.Максимум 30. Пожалуйста, выберите более 15 образцов для получения более точной информации.

Появится буква «P1». Используйте кнопку «Добавить» и кнопку «минус», чтобы выбрать количество выходных сигналов/импульсов для монет. Затем удерживайте кнопку «SET» в течение нескольких секунд, чтобы закончить.Максимальный пульс 50.

Появится буква "F1". Для выбора точности используйте кнопку «Добавить» и кнопку «минус». Затем удерживайте кнопку «SET» в течение нескольких секунд, чтобы закончить.Значение составляет от 1 до 30, и 1 является наиболее точным. Нормально, 5-10 отлично. Если типы монеток слишком похожи, значение должно быть более точным.

Первый вид монет был создан до сих пор. Пожалуйста, повторите No.3- No.5 до тех пор, пока не будут установлены все типы монеток. Буква «A» появится снова после завершения всех вышеуказанных процедур.

Удерживайте кнопку «SET» в течение нескольких секунд, и появится буква «E». Наконец, выключите и включите питание. Настройки будут сохранены.

Выборка для монет

Вы можете начать выборку после завершения настройки.Пожалуйста, выберите более 15 монет. Выборка будет влиять на точность селектора монет.

Флуоресцентный

Удерживайте кнопку «SET» в течение нескольких секунд, затем на светодиодный дисплей появится буква «A1».

Пожалуйста, начните пробовать первый вид монет. Буква «A1» появится снова после завершения.

Удерживайте кнопку «SET» в течение нескольких секунд, затем появится буква «A2». Затем, пожалуйста, начните пробовать второй вид монет. Буква «A2» появится снова после завершения.

Повторите номер 3 до тех пор, пока не будут настроены все типы монеток, которые вам нужны.Если вы уже настроили все типы монеток, которые вам нужны, и они меньше, чем у продукта, выключите питание. Например,:Если вы выбираете «6 видов монет из мультимонетного селектора» для настройки 4 типов монет, выключите питание после того, как увидите второй «А4».

Система перезагружается автоматически после завершения.

Продукт может быть использован после завершения выборки.

Режим AP

Используя этот режим, вы можете управлять коэффициентами выходного импульса.Например: 2 монеты для 1 пульса или 3 монеты для 1 пульса.

Если вам не нужно использовать режим AP, пропустите настройки режима AP.Флуоресцентный

Настройка режима AP

Удерживайте кнопку «SET» и кнопку «Добавить» одновременно в течение нескольких секунд, затем удерживайте кнопку «SET» в течение нескольких секунд, чтобы перейти в режим AP

Выберите значение режима AP. Селектор монет генерирует 1 внешний сигнал, когда Внутренний Сигнал-значение параметра «P»-достигает значения

Значение по умолчанию в режиме AP-1.

Обратите внимание, что данный аукцион предназначен для моделиJY-92XИлиJY-92XA

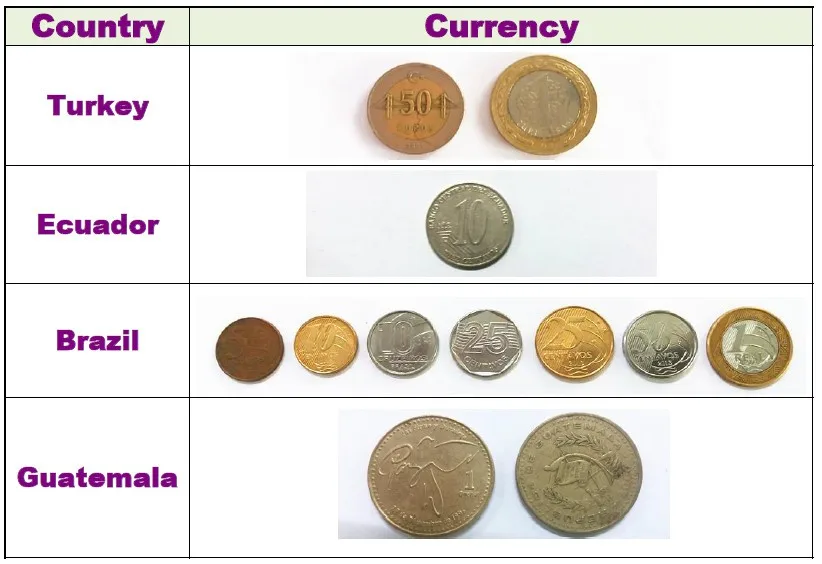

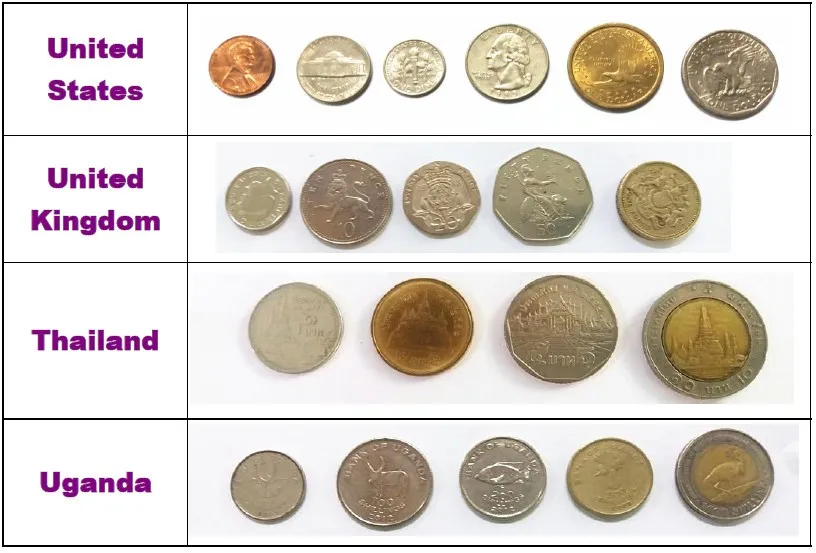

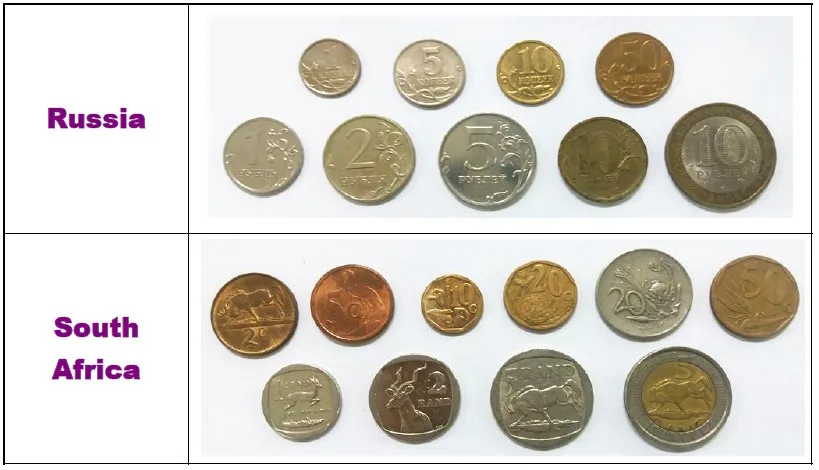

Для следующих монет, мы можем предварительно программировать монеты для вас, если заказ более 10 шт.

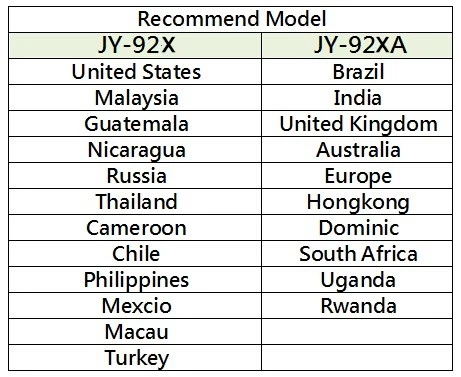

Пожалуйста, проверьте следующую таблицу дляМодельВы получите

Другие поступления, пожалуйста, не стесняйтесь связаться с нами или мы встретим вас в зависимости от страны

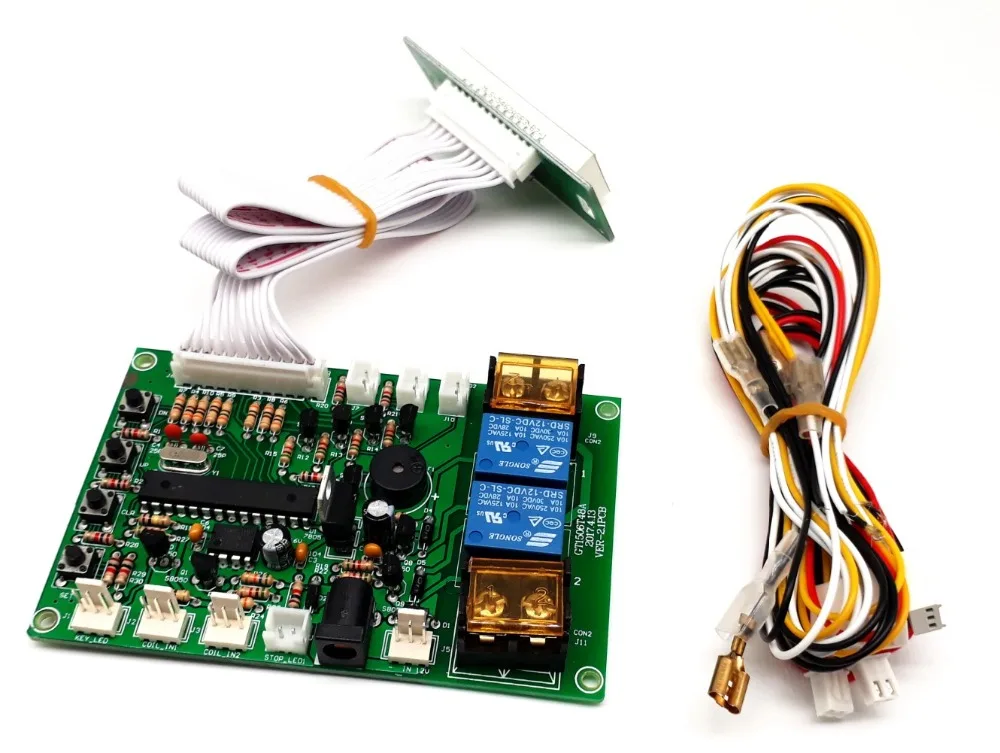

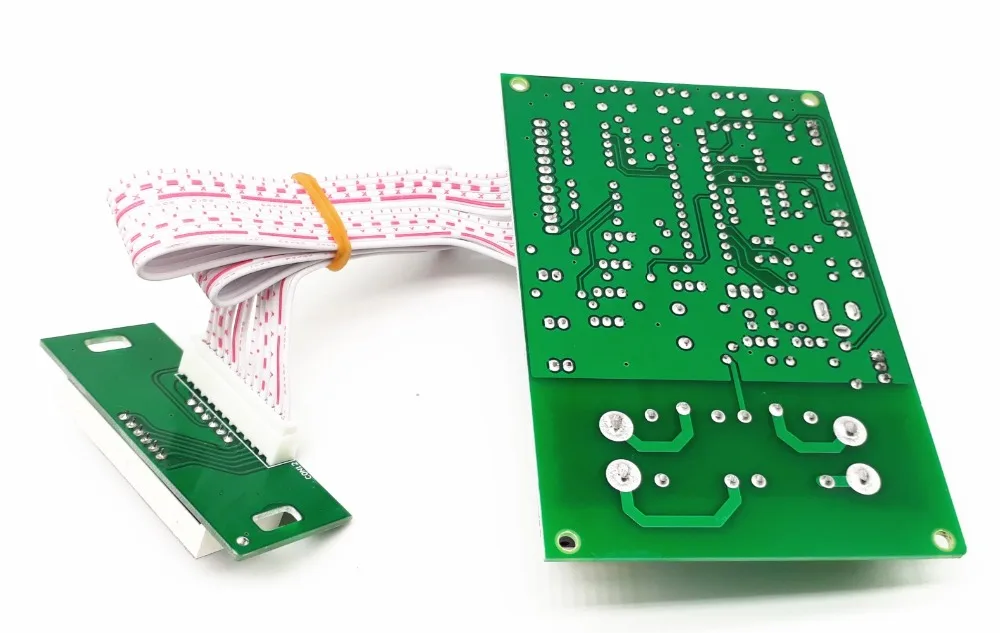

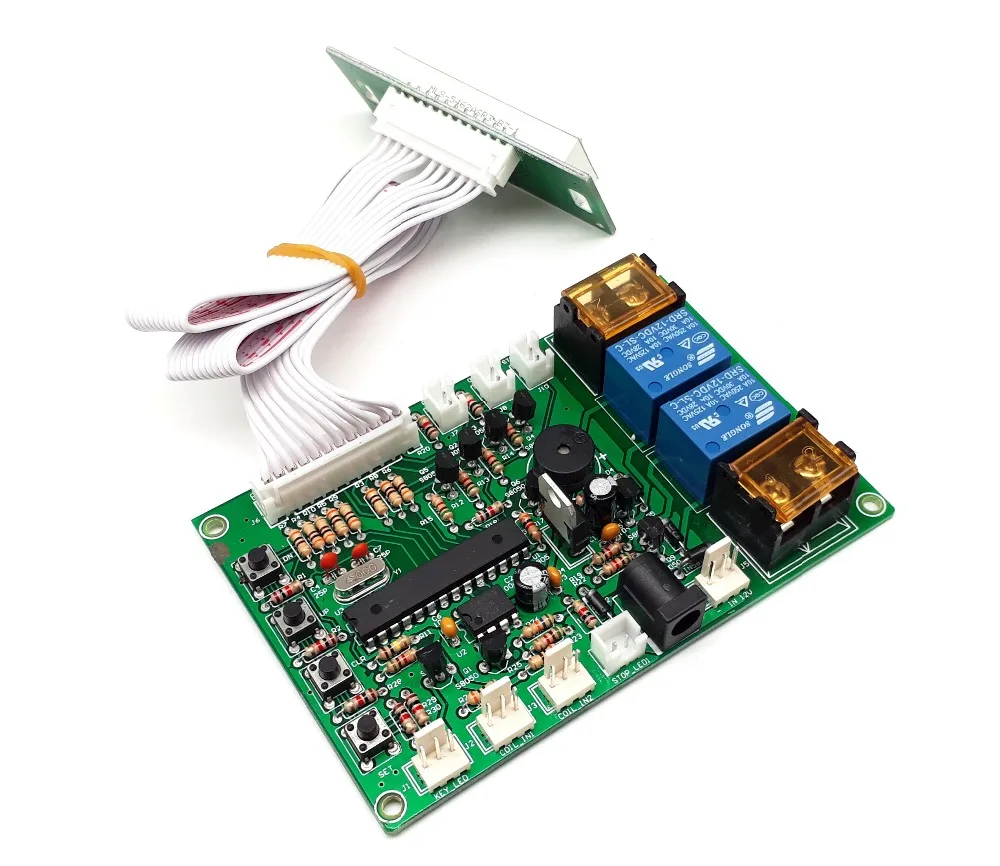

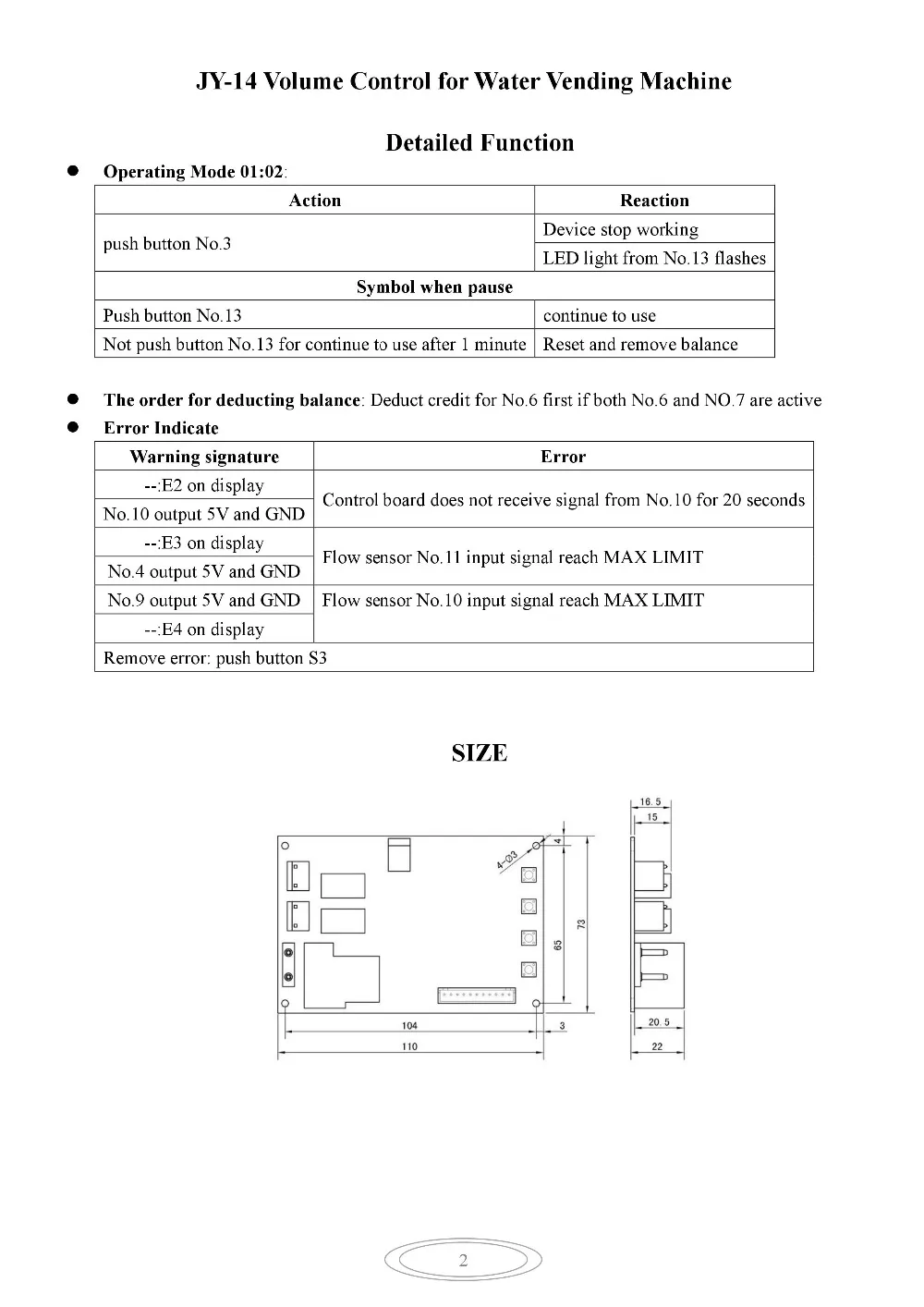

Панель управления

Соединение и положение

1: дисплей 2: белый свинец 3: Пауза для режима 01:02

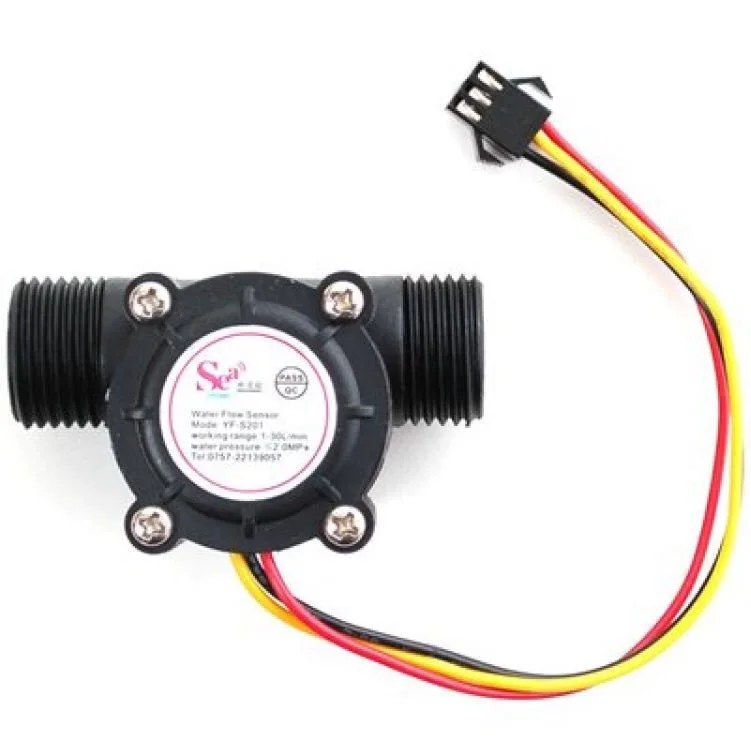

4: Датчик потока No.11 входной сигнал достигает максимального предела

7: устройства ввода-акцептор монет, акцептор купюр или Кардридер:

Желтый: DC12V,Белый: Входной сигнал,Черный: GND

8: AC jack-5.5mm * 2,1 мм

9: Датчик потока No.10 входной сигнал достигает максимального предела

10: Вход: от датчика потока № 6

11: Вход: от датчика потока No.5

12: кнопка Пуск для режима 01:02

13-16: кнопки S4, S3, S2 и S1

Примечание: можно подключить DC12V к No.8 или NO.9.

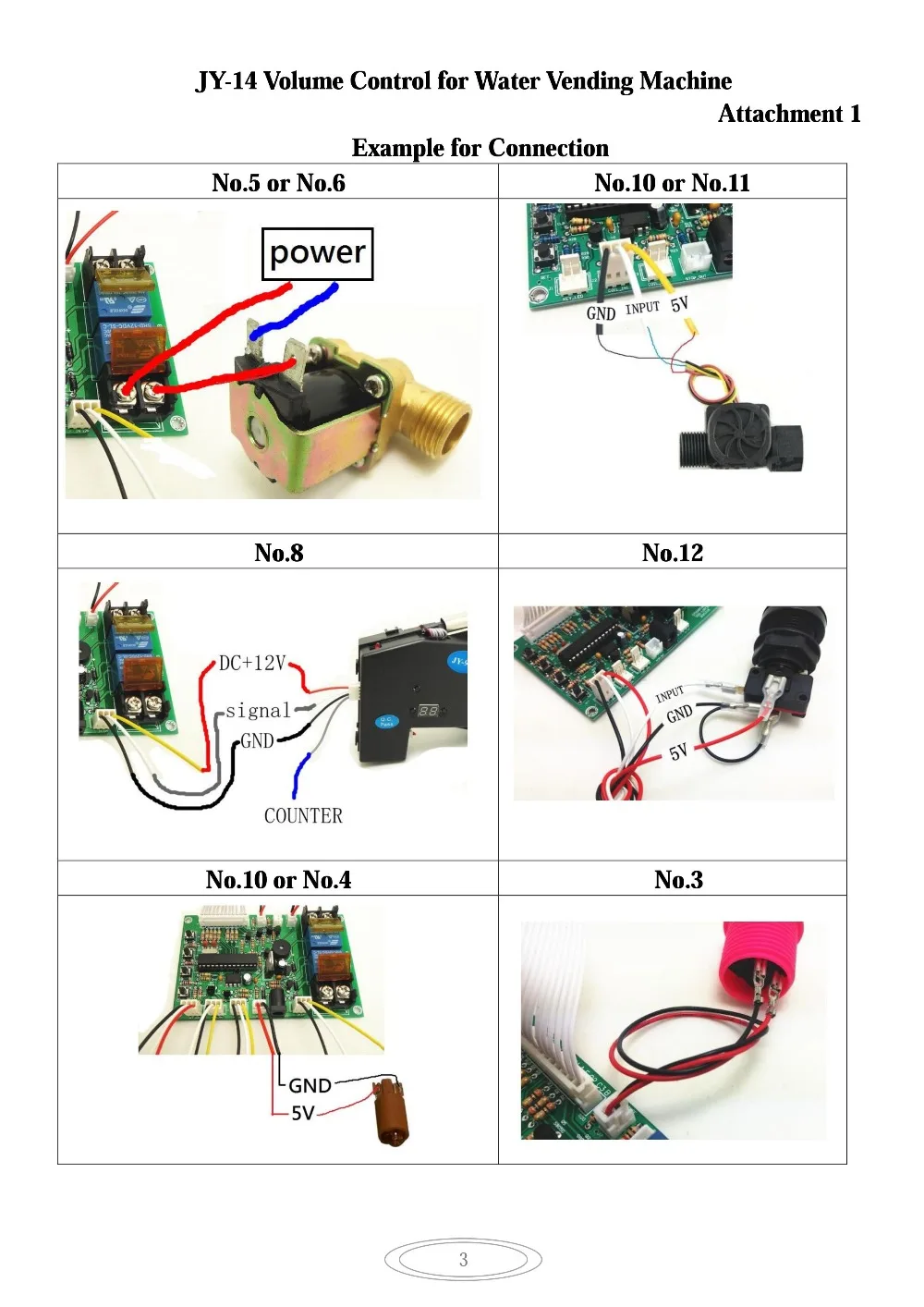

Пожалуйста, обратитесь к прилагаемому 2 для примера подключения

Настройка

Код

Значение

Функция

Код

Значение

Функция

01

01

Начните мгновенно

05

01-99

Десятки и единицы потока датчика входного сигнала для 1 стоимости на No.5

01

02

Начните с нажатия кнопки

06

00-30

Тысячи и сотни входов датчика потока для 1 стоимости на No.5

02

01-99

Стоимость рабочего устройства на No.5

07

00-99

Максимальный сигнал от датчика потока до No.11

03

01-99

Стоимость рабочего устройства на No.6

08

00-30

Тысячи и сотни максимальных входов сигнала от датчика потока до No.11

04

01

Без памяти

09

01-99

Десятки и единицы потока датчика входного сигнала для 1 стоимости на No.6

04

02

Память

10

00-30

Тысячи и сотни входов сигнала датчика потока для 1 стоимости на No.6

Примечание:

Функция не активна:

Установите код 07 и 08 как 00.

Установите код 11 и 12 как 00.

11

00-99

Десятки и единицы максимальный сигнал от датчика потока до No.10

12

00-30

Тысячи и сотни максимальных входов сигнала от датчика потока до No.10
