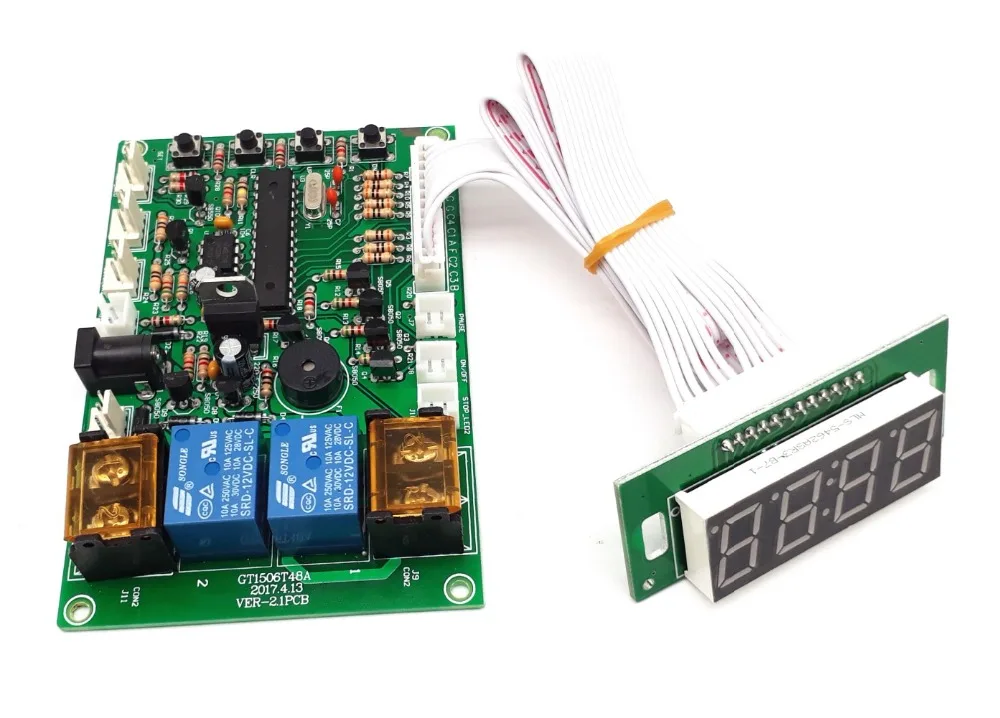

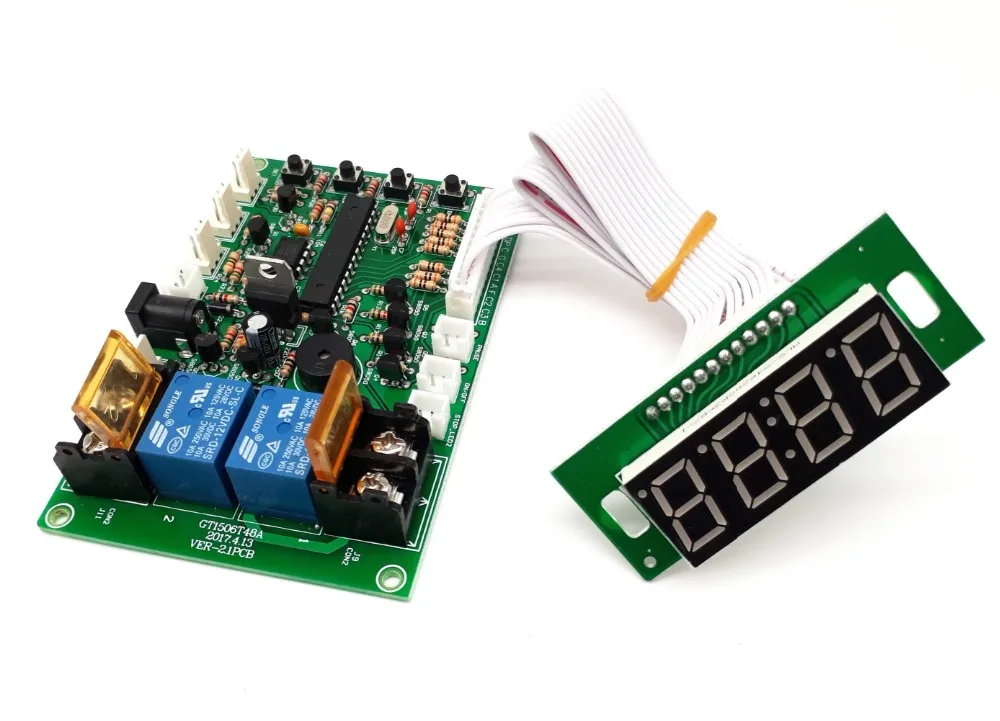

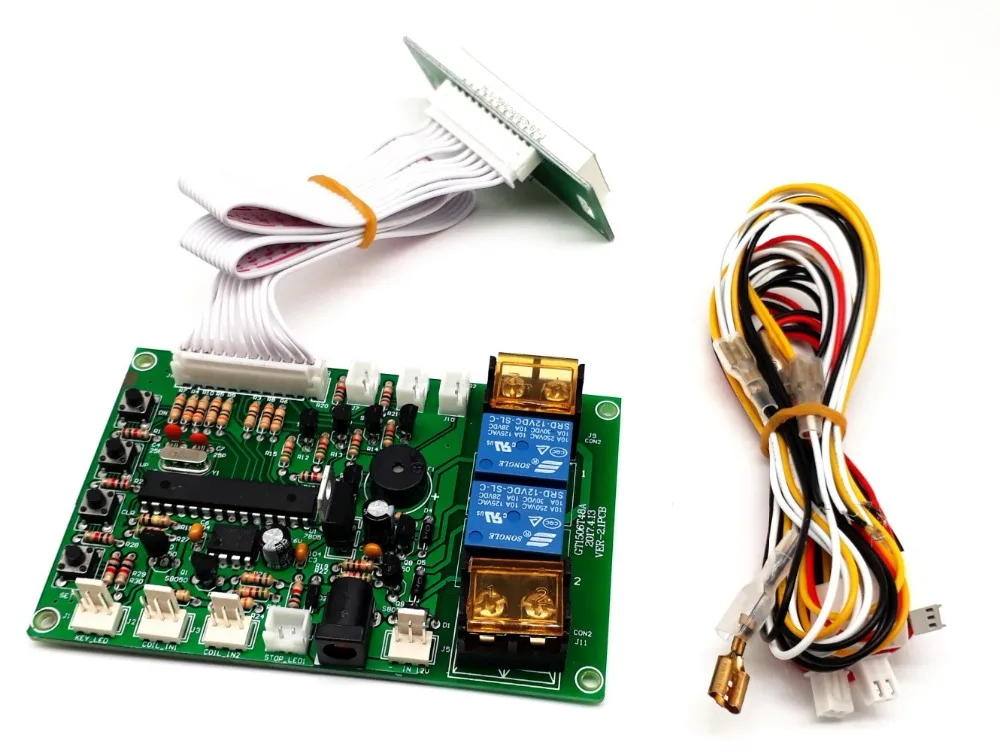

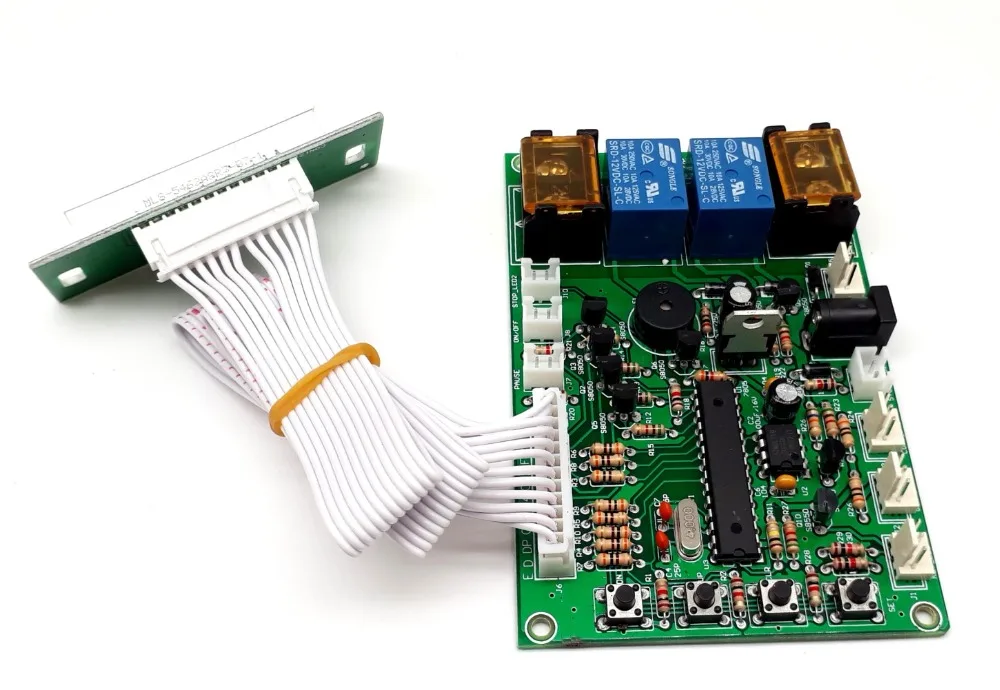

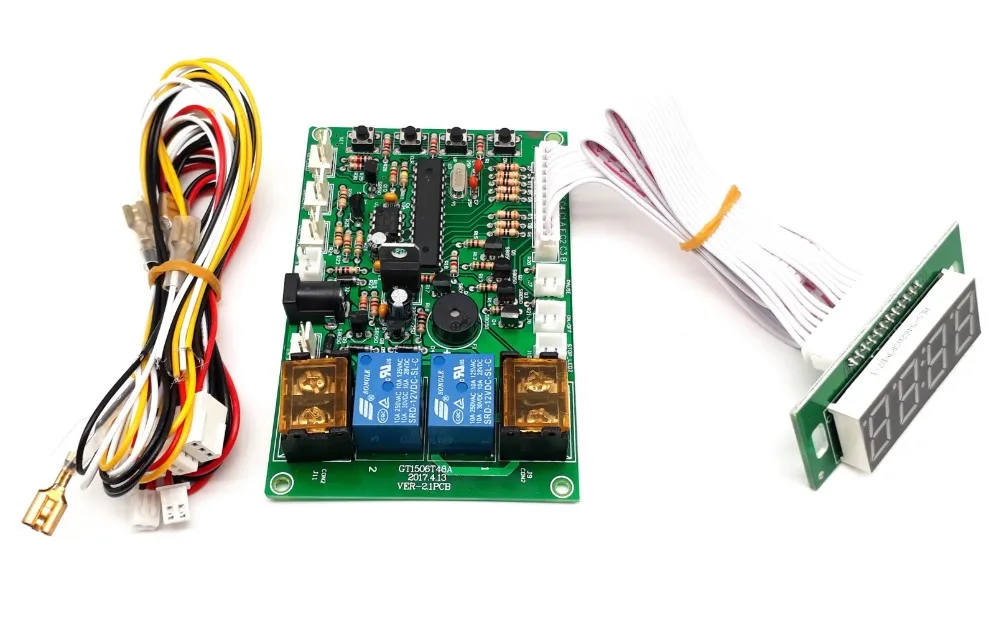

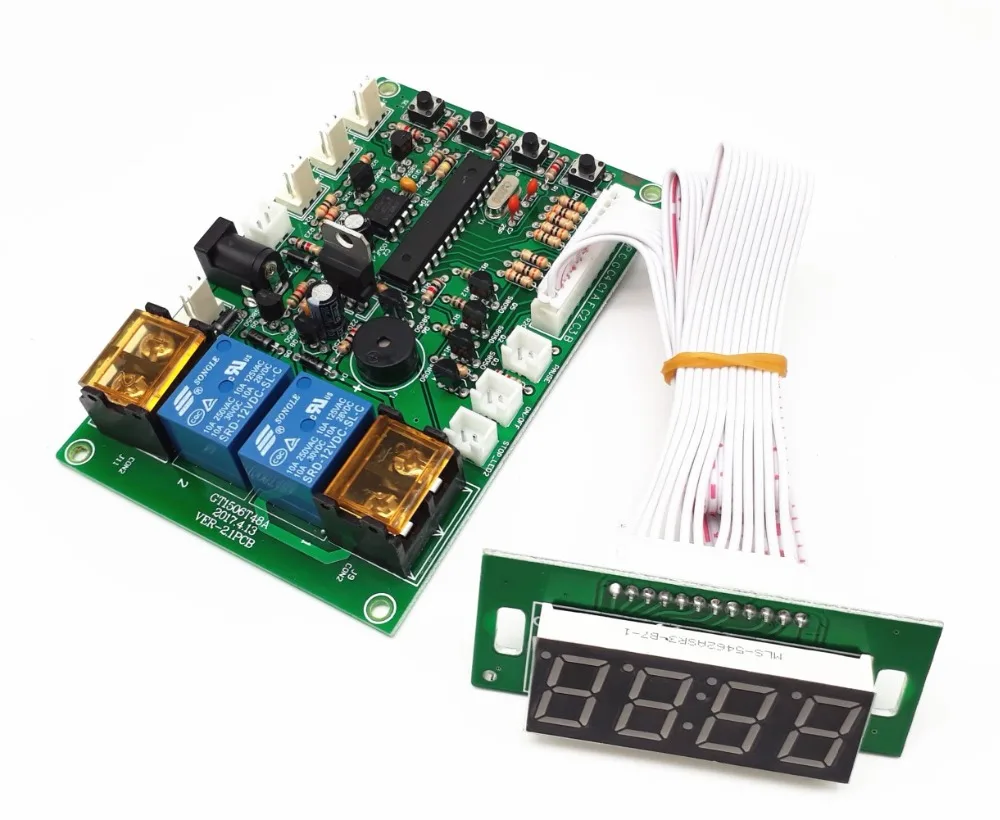

Панель управления сигналами датчика, работающая от купюр-монет, для машины для продажи воды

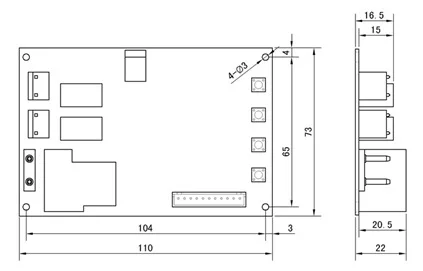

Краткое описание

Вход

DC + 12V

Выходная/текущая нагрузка

Тип переключателя управления без напряжения питания/5A

Для типа хоппера

6 отверстий

Рабочий путь

Оплата-> устройство работает-> Ввод датчика-> остановка работы после сбора

Предельное количество

Светодиодный и предупреждающий звук при сборе максимального входного датчика

Память

Регулируемый

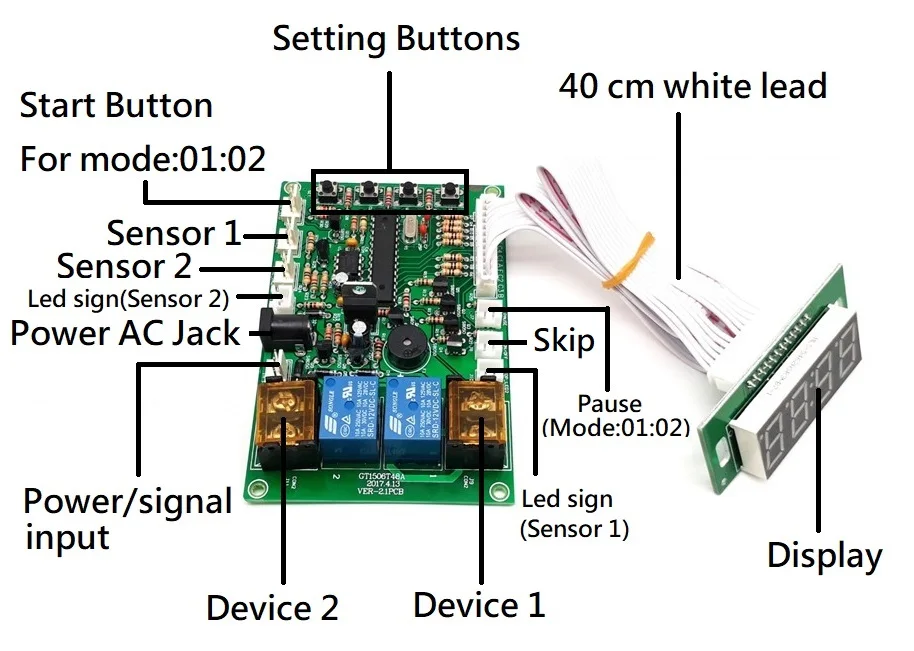

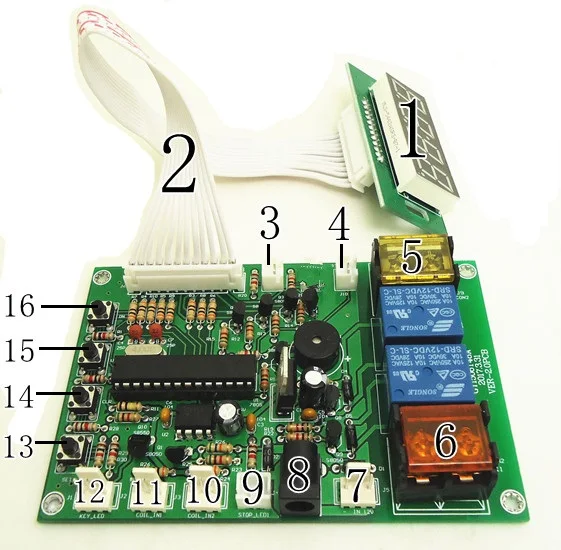

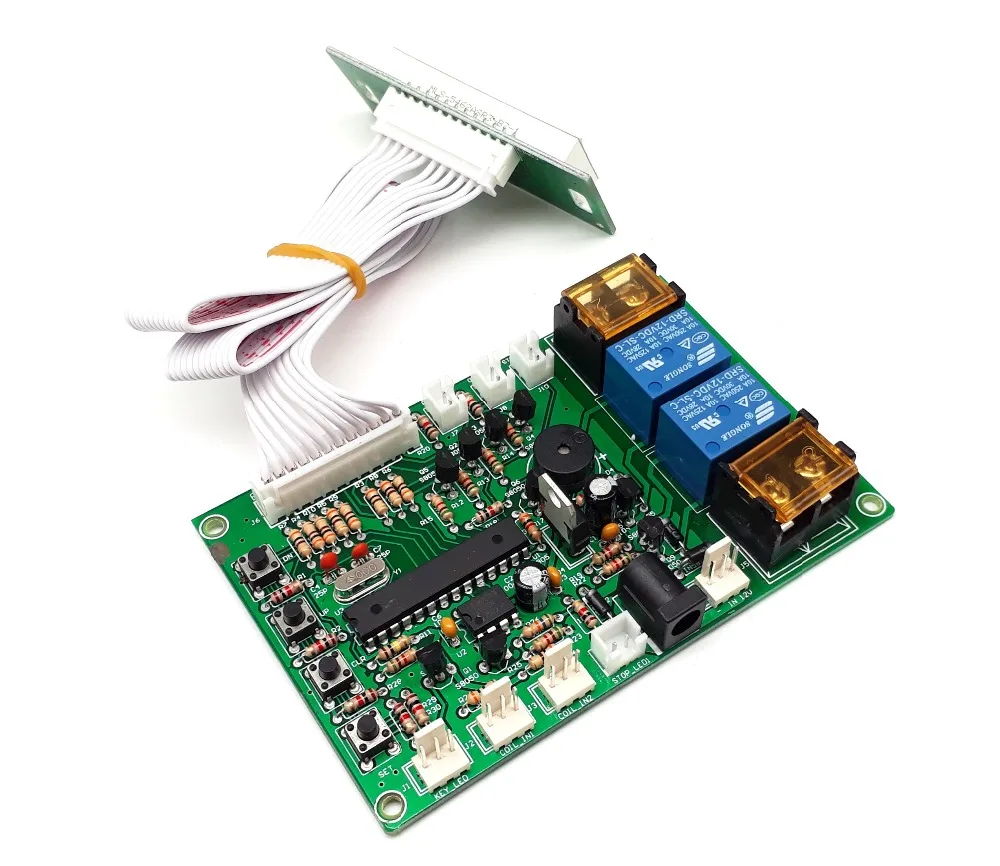

Соединение и положение

1: дисплей 2: белый свинец 3: Пауза для режима 01:02

4: Датчик потока No.11 входной сигнал достигает максимального предела

7: устройства ввода-акцептор монет, акцептор купюр или Кардридер:

Желтый: DC12V,Белый: Входной сигнал,Черный: GND

8: AC jack-5.5mm * 2,1 мм

9: Датчик потока No.10 входной сигнал достигает максимального предела

10: Вход: от датчика потока № 6

11: Вход: от датчика потока No.5

12: кнопка Пуск для режима 01:02

13-16: кнопки S4, S3, S2 и S1

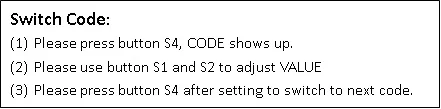

Настройка

Код

Значение

Функция

Код

Значение

Функция

01

01

Начните мгновенно

05

01-99

Десятки и единицы потока датчика входного сигнала для 1 стоимости на No.5

01

02

Начните с нажатия кнопки

06

00-30

Тысячи и сотни входов датчика потока для 1 стоимости на No.5

02

01-99

Стоимость рабочего устройства на No.5

07

00-99

Максимальный сигнал от датчика потока до No.11

03

01-99

Стоимость рабочего устройства на No.6

08

00-30

Тысячи и сотни максимальных входов сигнала от датчика потока до No.11

04

01

Без памяти

09

01-99

Десятки и единицы потока датчика входного сигнала для 1 стоимости на No.6

04

02

Память

10

00-30

Тысячи и сотни входов сигнала датчика потока для 1 стоимости на No.6

Примечание:

Функция не активна:

Установите код 07 и 08 как 00.

Установите код 11 и 12 как 00.

11

00-99

Десятки и единицы максимальный сигнал от датчика потока до No.10

12

00-30

Тысячи и сотни максимальных входов сигнала от датчика потока до No.10

Детальная функция

Рабочий режим 01:02:

Действие

Реакция

Кнопка No.3

Устройство останавливает работу

Светодиодный светильник от No.13

Символ при паузе

Кнопка No.13

Продолжать использовать

Не нажимайте кнопку No.13 для продолжительного использования через 1 минуту

Сброс и удаление баланса

Заказ для вычета баланса: Вычесть кредит для No.6 сначала, если и No.6, и NO.7 активны

Ошибка показывает

Предупреждение ющая подпись

Ошибка

--:E2 на дисплее

Плата управления не получает сигнал от No.10 в течение 20 секунд

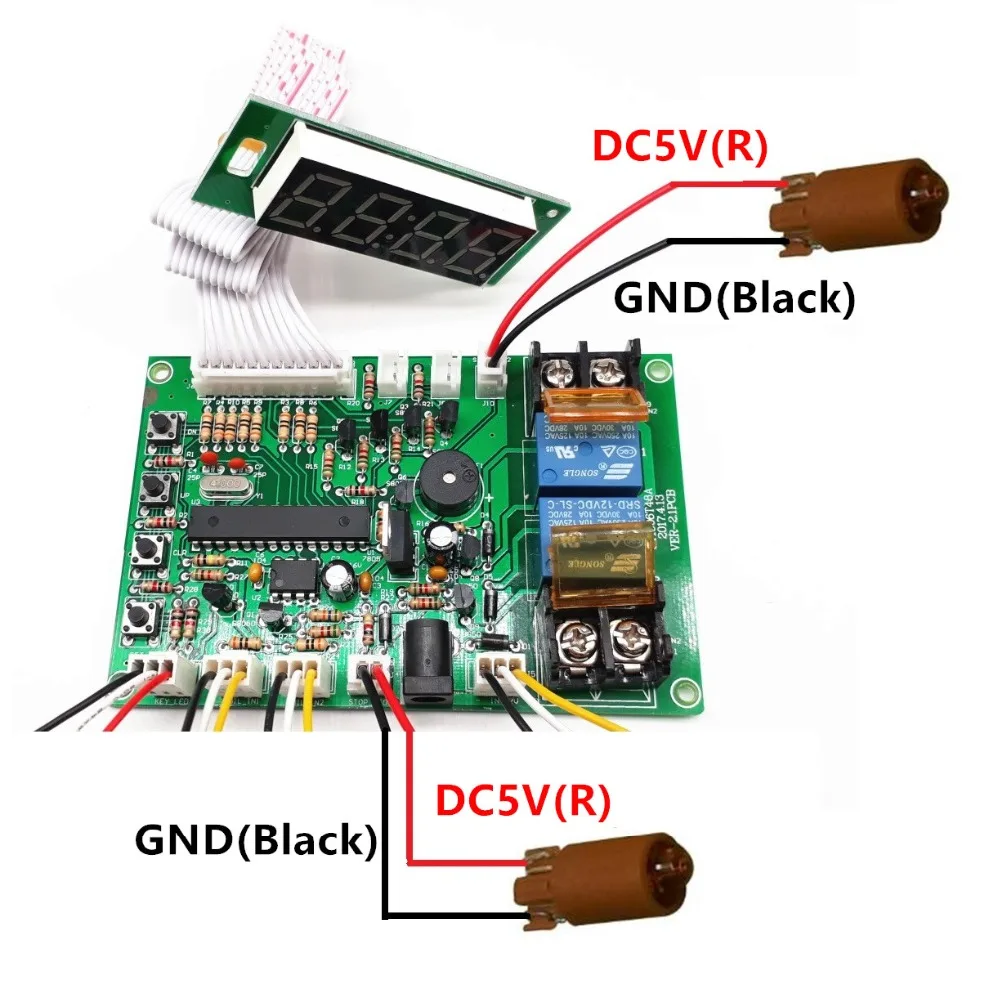

No.10 выходным напряжением 5 В и GND

--:E3 на дисплее

Датчик потока No.11 входной сигнал достигает максимального предела

No.4 выходным напряжением 5 В и GND

No.9 выходным напряжением 5 В и GND

Датчик потока No.10 входной сигнал достигает максимального предела

--:E4 на дисплее

Ошибка удаления: кнопка S3

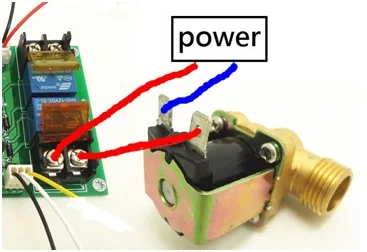

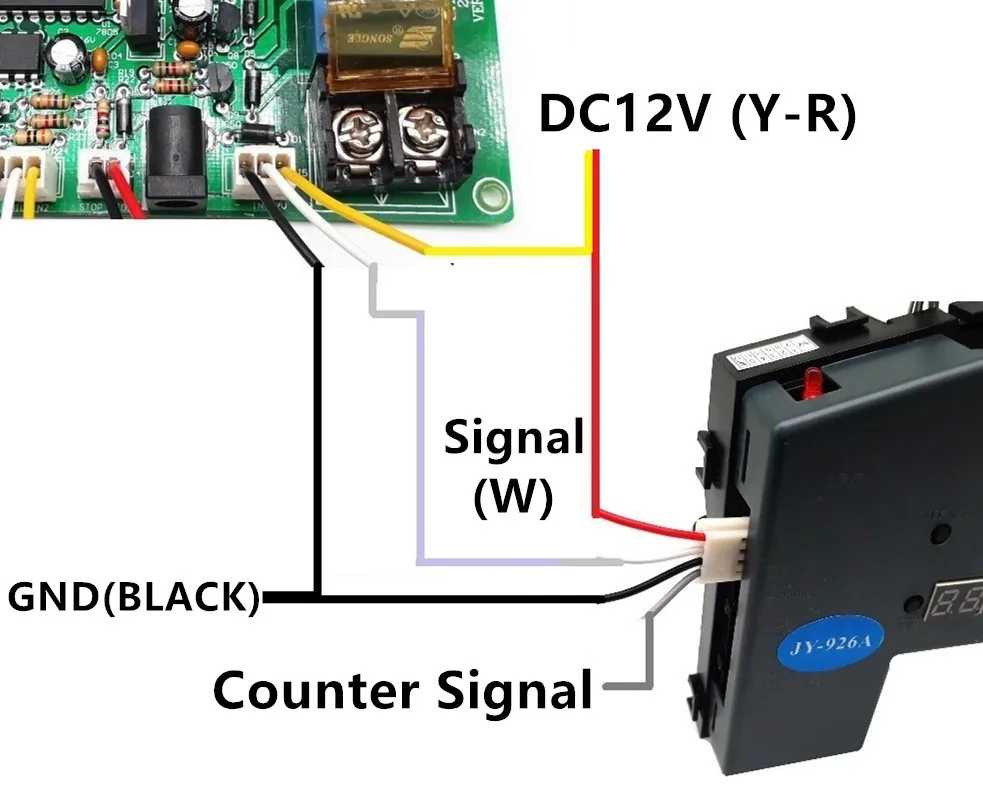

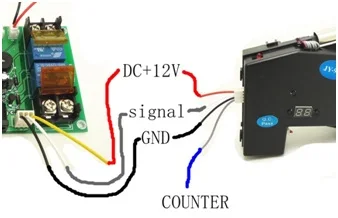

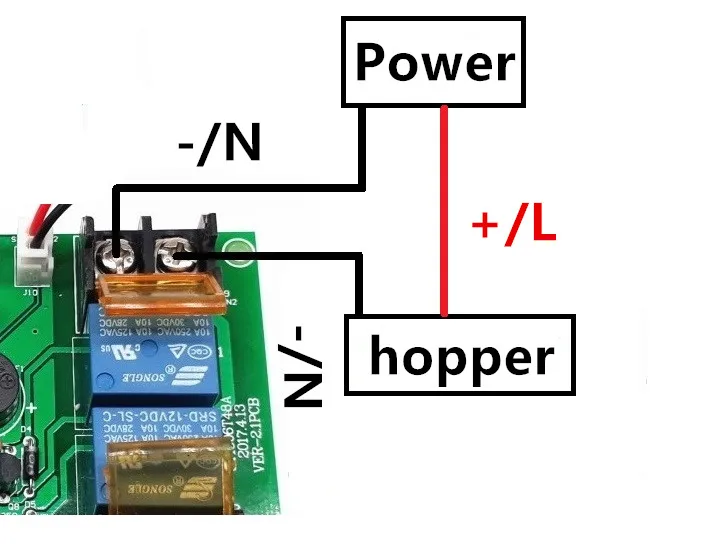

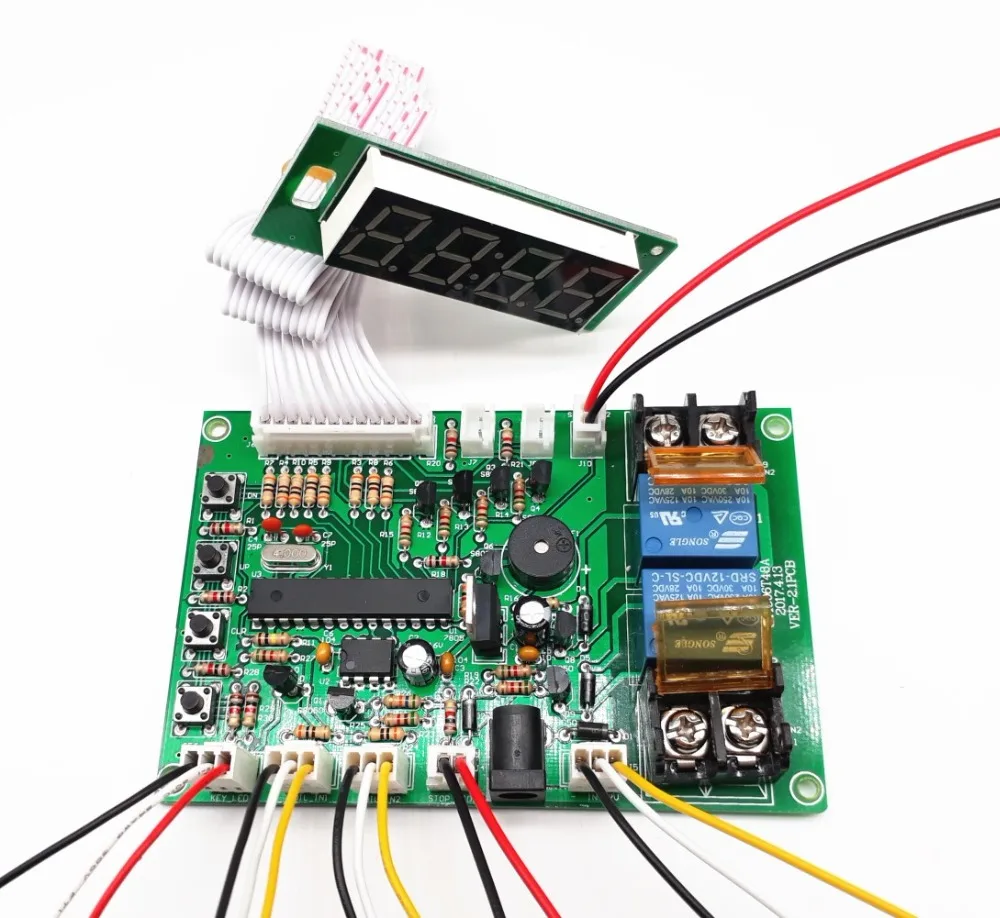

Пример подключения

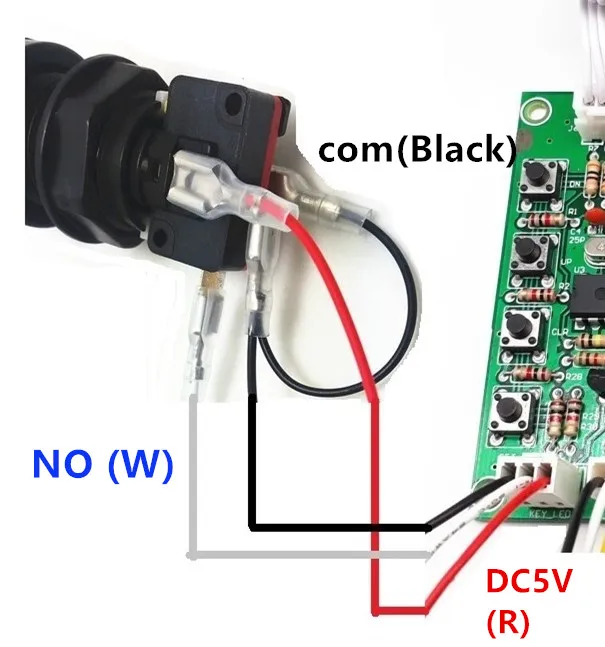

Монетоприемник/режим питания 01:02 кнопка пуска

Контрольное устройство, знак, светильник, режим 01:02, кнопка паузы

No.5 или No.6

No.10 или No.11

№ 8

№ 12

No.10 или No.4

№ 3
