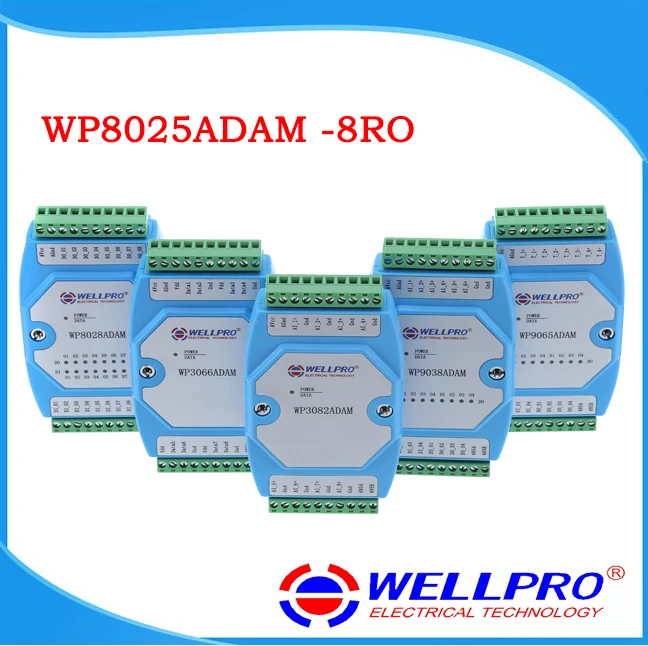

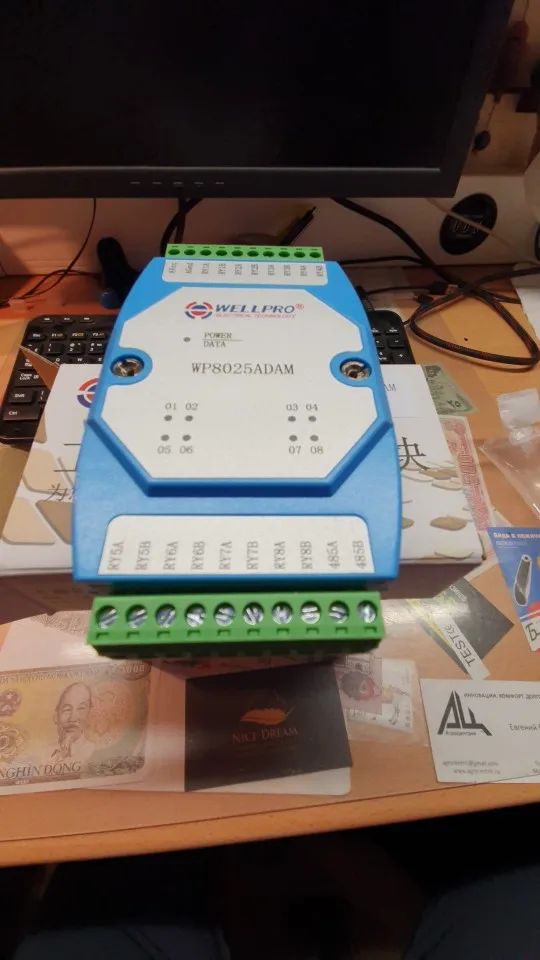

(8RO) _ модуль релейного выходаRS485 MODBUS RTU коммуникация WP8025ADAM Wellpro

1. Мы предоставляем руководство по эксплуатации модуля и программное обеспечение для отладки, пожалуйста, посетите наш веб-сайт для загрузки. http://www.shwellpro.com/download

2. Если у вас есть какие-либо вопросы о продуктах, пожалуйста, не стесняйтесь задать мне сообщение, наш инженер поможет вам решить эту проблему.

3. Если Таможенный налог является обязательным, покупатель должен нести стоимость, Продавец не несет никаких таможенных пошлин.

4. Любые проблемы просто свяжитесь с нами через сообщение заказа или электронную почту. Ваша поддержка очень важна для нас, спасибо за понимание!

Детали товара

1. Описание товара

Восемь выходных каналов РЕЛЕ (SPST)

RS485 MODBUS RTU стандартный протокол связи

Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель

Коммуникация, цифровой вход и цифровой выходной статус светодиодный

Схема связи предназначена для защиты от грома и помех

Используется для сбора сигналов и управления в промышленной области

2. Спецификация

Релейный выходной канал 8ch (SPST)

Контактная мощность реле 2A/250VAC 2A/30VDC

Рабочая температура-20 ~ 70 ℃

Внешнего источника питания DC9V ~ 30 Вт/5 Вт

Защита от изоляции DC1500V

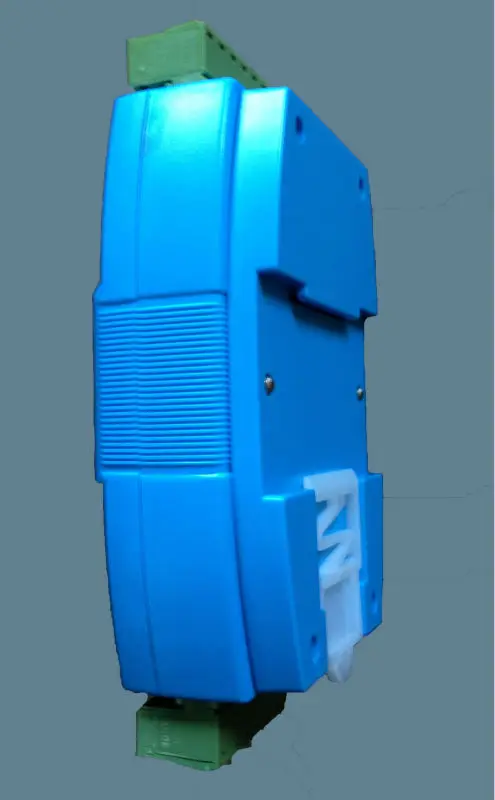

Метод установки стандартный DIN направляющая или винт

Размер 125 × 73 × 35 мм

3. Описание интерфейса

AVcc

Внешний источник питания Вход положительный

AGnd

Внешний источник питания Вход отрицательный/мощность заземления

RY1A

Релейный выходной канал 1 нормально открытый контакт A

RY1B

Релейный выходной канал 1 нормально открытый контакт B

RY2A

Релейный выходной канал 2 нормально открытый контакт A

RY2B

Релейный выходной канал 2 нормально открытый контакт B

RY3A

Релейный выходной канал 3 нормально открытый контакт A

RY3B

Релейный выходной канал 3 нормально открытый контакт B

RY4A

Релейный выходной канал 4 нормально открытый контакт A

RY4B

Релейный выходной канал 4 нормально открытый контакт B

RY5A

Релейный выходной канал 5 нормально открытый контакт A

RY5B

Релейный выходной канал 5 нормально открытый контакт B

RY6A

Релейный выходной канал 6 нормально открытый контакт A

RY6B

Релейный выходной канал 6 нормально открытый контакт B

RY7A

Релейный выходной канал 7 нормально открытый контакт A

RY7B

Релейный выходной канал 7 нормально открытый контакт B

RY8A

Релейный выходной канал 8 нормально открытый контакт A

RY8B

Релейный выходной канал 8 нормально открытый контакт B

485B

Сигнал RS485 B-

485A

RS485 сигнал A +

4. Схема применения цифрового выхода

5. Описание связи

5,1. Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)

Параметр

Описание

9600

Скорость передачи данных

Нет

Контрольный бит

8

Бит данных

1

Стоп-бит

5,2. Команда для настройки данных цифрового выхода (Управление несколькими каналами)

Отправка: 01 0F 00 00 00 08 01 A4 FF 2E (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1

Адрес модуля

Диапазон адресов: 01-FE

0F

1

Функциональный код

0f-запись нескольких цифровых регистраторов

0000

2

Зарегистрированный адрес (тип 0X)

0000-исходный адрес регистра

0008

2

Зарегистрированный номер

0008-Запись 8 регистров

01

1

Байт данных

01-запись 1 байт

А4

1

Запись данных

A4-digital выходные данные

FF2E

2

Код проверки CRC

CRC проверьте код для всех данных

Получение: 01 0F 00 00 00 08 54 0D (пример/шестигранный)

Эта команда устанавливает модуль для вывода нескольких каналов.

Данные цифрового выхода «A4», они будут «10100100» после преобразования в бинарные данные. Восемь бит данных соответствуют RY8 ~ RY1. Это означает, что RY8, RY6 и RY3 включены.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,3. Команда для настройки данных цифрового выхода (Управление одним каналом)

Отправка: 01 05 00 00 FF 00 8C 3A (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1

Адрес модуля

Диапазон адресов: 01-FE

05

1

Функциональный код

05-запись одного цифрового выходного регистра

0000

2

Зарегистрированный адрес (тип 0X)

0000-цифровой выходной канал 1 регистр

0001-цифровой выходной канал 2 регистр

0002-цифровой выходной канал 3

0003-цифровой выходной канал 4 регистра

0004-цифровой выходной канал 5

0005-цифровой выходной канал 6 регистр

0006-цифровой выходной канал 7 регистр

0007-цифровой выходной канал 8 регистр

FF00

2

Запись данных

FF00-ON, 0000-OFF

8C3A

2

Код проверки CRC

CRC проверьте код для всех данных

Получение: 01 05 00 00 FF 00 8C 3A (пример/шестигранный)

Эта команда устанавливает модуль для вывода одного канала.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,4. Команда для чтения данных с цифровым выходом

Отправка: 01 01 00 00 00 08 3D CC (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1

Адрес модуля

Диапазон адресов: 01-FE

01

1

Функциональный код

01-чтение цифровой выходной регистр

0000

2

Зарегистрированный адрес (тип 0X)

0000-исходный адрес регистра

0008

2

Зарегистрированный номер

0008-чтение 8 регистров

3DCC

2

Код проверки CRC

CRC проверьте код для всех данных

Получение: 01 01 01 A4 50 33 (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1

Адрес модуля

Диапазон адресов: 01-FE

01

1

Функциональный код

01-чтение цифровой выходной регистр

01

1

Байт данных

01-чтение 1 байт

А4

1

Чтение данных

A4-digital выходные данные

5033

2

Код проверки CRC

CRC проверьте код для всех данных

Эта команда считывает цифровые выходные данные модуля.

Данные цифрового выхода «A4», они будут «10100100» после преобразования в бинарные данные. Восемь бит данных соответствуют RY8 ~ RY1. Это означает, что RY8, RY6 и RY3 включены.

5,5. Команда для настройки Адреса модуля

Отправка: 00 06 00 64 00 01 08 04 (пример/шестигранный)

Дата

Байт

Описание данных

Примечание

00

1

Адрес модуля

00-адрес трансляции

06

1

Функциональный код

06-запись одного холдинга

0064

2

Зарегистрированный адрес (4X тип)

0064-Модульный адресный регистр

0001

2

Запись данных

0001-адрес модуля, диапазон: 0001-00FE

0804

2

Код проверки CRC

CRC проверьте код для всех данных

Получение: 00 06 00 64 00 01 08 04 (пример/шестигранный)

Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

5,6. Команда для настройки параметров связи

Отправка: 01 06 00 65 00 02 18 14 (пример/шестигранный)

Данные

Байт

Описание данных

Примечание

01

1

Адрес модуля

Диапазон адресов: 01-FE

06

1

Функциональный код

06-запись одного холдинга

0065

2

Зарегистрированный адрес (4X тип)

0065-регистр параметров связи

0002

2

Запись данных

0001- 4800, нет, 8, 1

0002- 9600, нет, 8, 1

0003- 19200, нет, 8, 1

0004- 38400, нет, 8, 1

0005- 4800, ровный, 8, 1

0006- 9600, ровный, 8, 1

0007- 19200, ровный, 8, 1

0008- 38400, ровный, 8, 1

1814

2

Код проверки CRC

CRC проверьте код для всех данных

Получение: 01 06 00 65 00 02 18 14 (пример/шестигранный)

Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.

Когда модуль получит правильную команду, он отправит ответ обратно мастеру.

6. Описание питания/данных светодиодный

При включении модуля светодиодный зеленый цвет.

Когда модуль находится под связью, светодиодный мерцает.

Когда модуль получает правильную команду, светодиодный зеленый цвет.

Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.

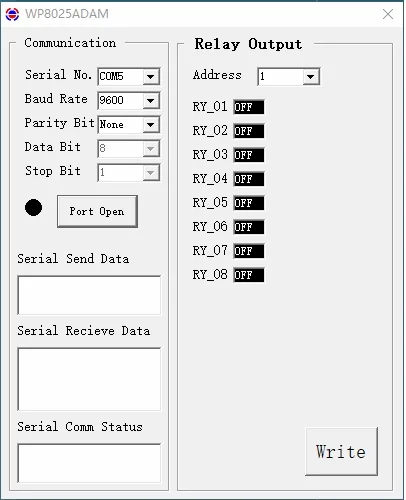

7. Описание отладки ПК

Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:

Подключите компьютер к модулю с конвертером RS485.

Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.

Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров.

Установите параметр связи и откройте последовательный порт.

Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».

8. Сетевая схема RS485
