Детали товара
1. Описание товара
Восемь входных каналов температуры: Датчик DS18B20
RS485 MODBUS RTU стандартный протокол связи
Сеть с программным обеспечением конфигурации, PLC или промышленная сенсорная панель
Светодиодный статус связи
Схема связи предназначена для защиты от грома и помех
Используется для сбора сигналов и управления в промышленной области
2. Спецификация
Входной канал температуры 8ch (датчик DS18B20)
Диапазон ввода температуры-55 ~ 125 ℃
Температура вход точность ± 0,5 ℃
Температура Разрешающая способность на входе 0,1 ℃
Эффективное расстояние соединения ≤ 25 метров (нормальный кабель для датчика)
Рабочая температура-20 ~ 70 ℃
Внешнего источника питания DC9V ~ 30V/2W
Метод установки стандартный DIN направляющая или винт
Размер 125 × 73 × 35 мм

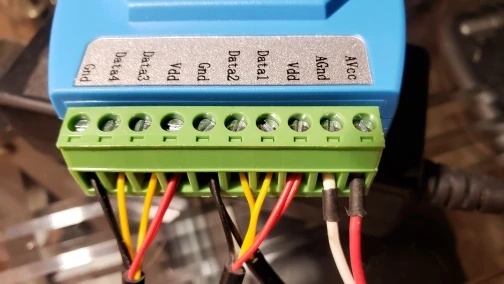

3. Описание интерфейса
AVcc
Внешний источник питания Вход положительный
AGnd
Внешний источник питания Вход отрицательный/мощность заземления
Vdd
DS18B20 pin Vdd / + 5V
Data1
DS18B20 канал 1 pin DQ
Data2
DS18B20 канал 2 pin DQ
Gnd
DS18B20 pin Gnd / 0V
Vdd
DS18B20 pin Vdd / + 5V
Data3
DS18B20 канал 3 pin DQ
Data4
DS18B20 канал 4 pin DQ
Gnd
DS18B20 pin Gnd / 0V
Vdd
DS18B20 pin Vdd / + 5V
Data5
DS18B20 канал 5 pin DQ
Data6
DS18B20 канал 6 pin DQ
Gnd
DS18B20 pin Gnd / 0V
Vdd
DS18B20 pin Vdd / + 5V
Data7
DS18B20 канал 7 pin DQ
Data8
DS18B20 канал 8 pin DQ
Gnd
DS18B20 pin Gnd / 0V
485B
Сигнал RS485 B-
485A
RS485 сигнал A +

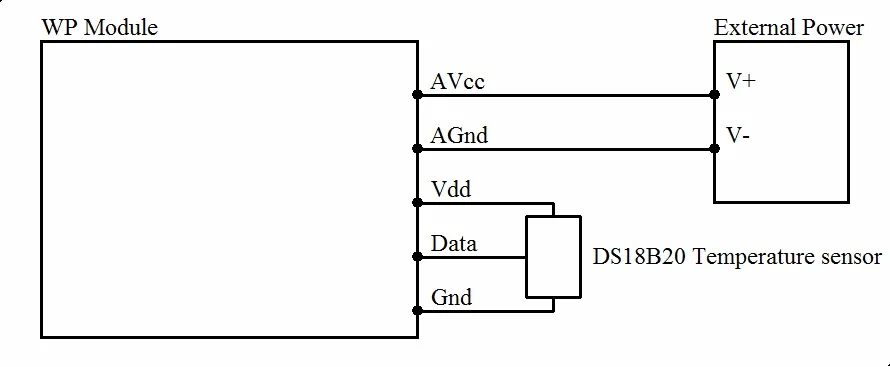

4. Схема применения ввода температуры

5. Описание связи
5,1. Коммуникационный параметр: 9600, None, 8, 1 (настройка по умолчанию)
Параметр
Описание
9600
Скорость передачи данных
Нет
Контрольный бит
8
Бит данных
1
Стоп-бит
5,2. Команда для считывания данных на входе температуры
Отправка: 01 03 00 00 00 08 44 0C (пример/шестигранный)
Данные
Байт
Описание данных
Примечание
01
1
Адрес модуля
Диапазон адресов: 01-FE
03
1
Функциональный код
03-Чтение холдинга
0000
2
Зарегистрированный адрес (4X тип)
0000-исходный адрес регистра
0008
2
Зарегистрированный номер
0008-чтение 8 регистров
440C
2
Код проверки CRC
CRC проверьте код для всех данных
Получение: 01 03 10 00 F2 FF 68 9C (пример/шестигранный)
Данные
Байт
Описание данных
Примечание
01
1
Адрес модуля
Диапазон адресов: 01-FE
03
1
Функциональный код
03-Чтение холдинга
10
1
Байт данных
10-чтение 16 байт
00F2
FFFF
FFFF
FFFF
FFFF
FFFF
FFFF
FFFF
16
Чтение данных
00f2-температура входного канала 1 данных
FFFF-температура входного канала 2 данных
FFFF-температура входного канала 3 данных
FFFF-температура входного канала 4 данных
FFFF-температура входного канала 5 данных
FFFF-температура входного канала 6 данных
FFFF-температура входного канала 7 данных
FFFF-температура входного канала 8 данных
689C
2
Код проверки CRC
CRC проверьте код для всех данных
Эта команда считывает входные данные температуры модуля.
Данные являются шестнадцатеричными данными, которые должны быть преобразованы в десятичные данные. Положите его в формулу и рассчитаем.
A. Если данные = 65535, датчик температуры не подключен
B. Если данные> 10000 и данные <65535, температура ниже 0 ℃
Температура = -(данные-10000)/10
C. Если данные <10000, температура выше 0 ℃
Температура = данные/10
5,3. Команда для настройки Адреса модуля
Отправка: 00 06 00 64 00 01 08 04 (пример/шестигранный)
Дата
Байт
Описание данных
Примечание
00
1
Адрес модуля
00-адрес трансляции
06
1
Функциональный код
06-запись одного холдинга
0064
2
Зарегистрированный адрес (4X тип)
0064-Модульный адресный регистр
0001
2
Запись данных
0001-новый адрес модуля, диапазон: 0001-00FE
0804
2
Код проверки CRC
CRC проверьте код для всех данных
Получение: 00 06 00 64 00 01 08 04 (пример/шестигранный)
Эта команда устанавливает адрес модуля (рабочий адрес) как «01» (настройка по умолчанию). Эта настройка может быть сохранена при выключении питания. Это команда трансляции. Необходимо убедиться, что к мастеру подключен только один модуль.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
5,4. Команда для настройки параметров связи
Отправка: 01 06 00 65 00 02 18 14 (пример/шестигранный)
Данные
Байт
Описание данных
Примечание
01
1
Адрес модуля
Диапазон адресов: 01-FE
06
1
Функциональный код
06-запись одного холдинга
0065
2
Зарегистрированный адрес (4X тип)
0065-регистр параметров связи
0002
2
Запись данных
0001- 4800, нет, 8, 1
0002- 9600, нет, 8, 1
0003- 19200, нет, 8, 1
0004- 38400, нет, 8, 1
0005- 4800, ровный, 8, 1
0006- 9600, ровный, 8, 1
0007- 19200, ровный, 8, 1
0008- 38400, ровный, 8, 1
1814
2
Код проверки CRC
CRC проверьте код для всех данных
Получение: 01 06 00 65 00 02 18 14 (пример/шестигранный)
Эта команда устанавливает Коммуникационный параметр как «9600, None, 8, 1» (настройки по умолчанию). Эта настройка может быть сохранена при выключении питания.
Когда модуль получит правильную команду, он отправит ответ обратно мастеру.
6. Описание питания/данных светодиодный
При включении модуля светодиодный зеленый цвет.
Когда модуль находится под связью, светодиодный мерцает.
Когда модуль получает правильную команду, светодиодный зеленый цвет.
Когда модуль получает неверную команду или другую команду модуля, светодиодный индикатор красного цвета.

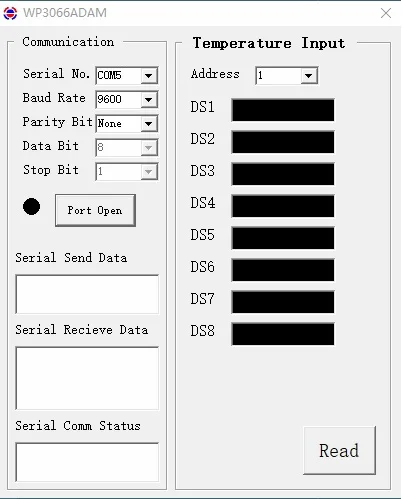

7. Описание отладки ПК
Мы предоставляем программное обеспечение для отладки для тестирования функций и настройки параметров. Выполните следующие действия:
Подключите компьютер к модулю с конвертером RS485.
Подключите питание DC12V или DC24V к модулю и включите питание. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.
Откройте программное обеспечение и выберите модель модуля, вы увидите окно функционального тестирования или настройки параметров.
Установите параметр связи и откройте последовательный порт.
Выберите соответствующую настройку и нажмите кнопку «Чтение» или «запись».

8. Сетевая схема RS485
