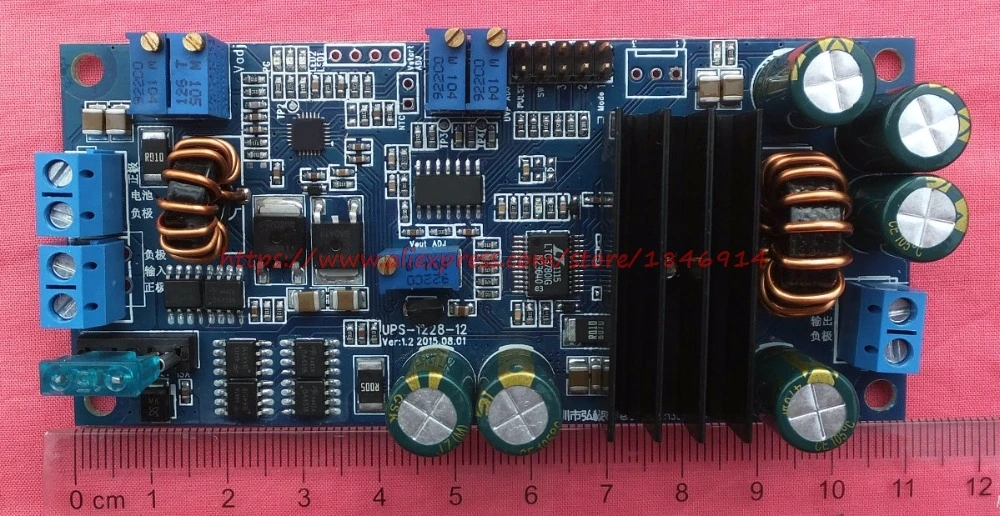

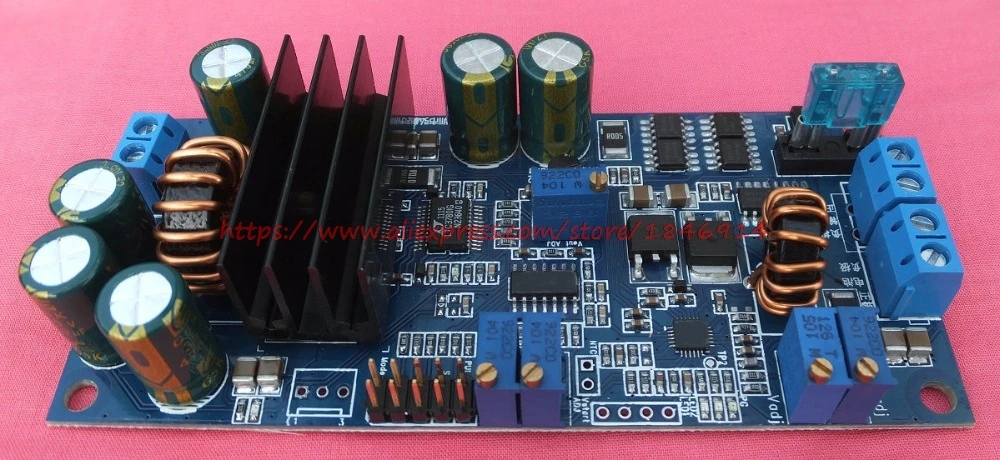

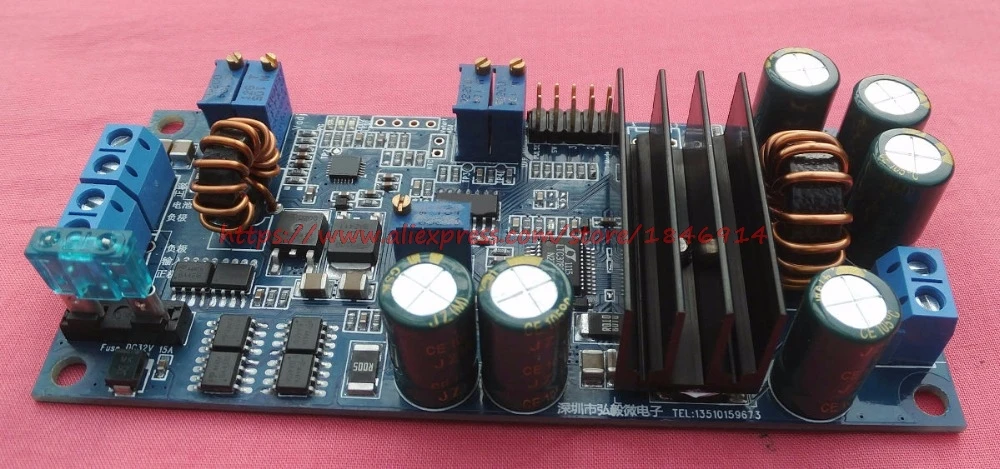

Модель продукта: UPS-1228-12
Описание продукта:
UPS-1228-12-это высокоэффективный модуль питания постоянного тока UPS, разработанный для нужд резервного питания постоянного тока. Модуль поддерживает широкий диапазон входного напряжения, свинцово-кислотных батарей, литий-ионных, литий-полимерных, литий-железных фосфатных батарей в качестве резервного аккумулятора, имеет идеальную функцию управления зарядкой, В то же время бортовой Автоматический подъемный регулятор давления, напряжение постоянного тока может быть предоставлено непосредственно на устройство после. При переключении между входной мощностью и батареей выходное напряжение стабильно, и работа нагрузки не влияет.
Когда входной источник питания заряжается, модуль заряжается от аккумулятора, а источник питания к устройству питания после того, как выходное напряжение регулируется одновременно. Когда Входная мощность отключена, модуль автоматически переключается на источник питания аккумулятора, а источник питания на устройство снабжен стабилизированным напряжением напряжения, и время переключения равно нулю, И операция нагрузки не влияет. Когда источник питания батареи, плата MCU может контролировать напряжение батареи в режиме реального времени, когда аккумулятор разрядится до установленного порогового напряжения, источник питания автоматически выключает выход, И входит в режим сна с низким энергопотреблением. Источник питания может быть запущен только тогда, когда входная мощность восстановлена или напряжение батареи восстановлено до порогового напряжения.
Обратите внимание, что зарядная часть этого модуля является зарядным устройством, входное напряжение источника питания должно быть выше, чем зарядное устройство для зарядки аккумулятора, напряжение отключения 1 в для зарядки. Например, батарея-свинцово-кислотная батарея 12 В, напряжение зарядки-13,8 В, затем Входная мощность-14,8 В ~ 28 В постоянного тока, мы можем выбрать обычный адаптер питания 19 В или 24 В в качестве входной мощности.
Модуль поставляется с автоматический регулятор напряжения цепи, независимо от того, сколько Вольт входного источника питания или напряжение батареи, выходное напряжение может быть отрегулировано между 28V ~ 3V.
Применение диапазон
L для одного источника питания 12 В для обеспечения резервного питания
L контроль доступа, безопасность резервного питания
L промышленная система управления резервного питания
Характеристики продукта
Широкий диапазон входного напряжения: 10 ~ 28 в
L Высокая мощность регулируемый выход 100 Вт (выход 12 В, 8.3A)
L выход бесшовное переключение, вход выключение питания автоматически переключается на источник питания батареи, выходное напряжение непрерывное, нулевое время переключения.
L Выходное напряжение: можно регулировать между 2 ~ 28 в, но также можно выбрать тип фиксированного выходного напряжения (2 ~ 28 В опционально), пожалуйста, укажите. Доставка по умолчанию для регулируемого типа
L выходной ток: 8.3A, пиковое значение 10A
L Входной ток: макс. 15а
L выход по току, защита от короткого замыкания, даже если выход не боится короткого замыкания, схема автоматически защитит
L поддержка свинцово-кислотных аккумуляторов, литий-ионных, литий-полимерных, литий-фосфатных аккумуляторов
Регулируемое напряжение зарядки (4-23 в)
Зарядный ток L можно регулировать (0.5-5A)
L 3 этапа, и он имеет высокую эффективность при непрерывной зарядке малым током светодиодный индикатор, постоянный ток, постоянное напряжение зарядки, полная остановка, чтобы предотвратить превышение времени зарядки
Светодиодный индикатор состояния L 4, реализация входного питания, зарядка, разрядка и батарея под напряжением индикатора состояния
L мониторинг напряжения батареи в реальном времени, автоматическое отключение выхода, Защита аккумулятора
L Регулируемая батарея под предохранением от напряжения пороговое напряжение
L Регулируемое пусковое пороговое напряжение батареи
Технические характеристики
, Если не указано иное, рабочие условия заключаются в следующем: входное напряжение 16V 12V свинцово-кислотных аккумуляторных батарей, выход 12V @ 8A, температура окружающей среды 25
Вход диапазон напряжения
10-28V
Максимальный входной ток (лимит входного предохранителя)
15A
Ток холостого хода
<200uA
Рабочая температура
45 ~ 85 C
Температура хранения
45 ~ 125 C
Средняя наработка на отказ
100000 часов @ 50C
Объем (Длина X Ширина X высота)
110X50X23mm
Вес нетто
70 грамм
Батарея разъем
Швейные клеммы (опционально 5557 2P)
Вход/Выходной разъем
Швейные клеммы (опционально 5557 4P)
Характеристики зарядки
Напряжение при зарядке
4-23 в непрерывный регулируемый
Зарядный ток никель-металл
0,5-5A непрерывный регулируемый
При непрерывной зарядке малым током светодиодный индикатор ток заряда
Зарядный ток никель-металл-1/10
Зарядка выходного тока
Когда ток заряда падает до установленного значения 1/10, зарядка заканчивается.
Зарядная эффективность преобразования
> 95%
Выход Стабилизация напряжения характеристика
Выходное напряжение
2-28 в непрерывный регулируемый
Выход ток
8.3A
Выходная мощность
100W
Эффективность преобразования
> 95%
Выход пульсации
<80mVp-p
Стабилизированного напряжения точности
2%
J1: Интерфейс батареи (положительный и отрицательный) 5557-2P
J2: входной интерфейс питания 5557-4P
J3: интерфейс выходной мощности 5557-4P
J4: основная плата включения/выключения управления выходом. В качестве резервного источника питания компьютера модуль может управлять переключателем основной платы через J4 и отправлять команду на основную плату, когда батарея находится под напряжением.
J5, J7:
J7 открытая схема: J5 закрытый запуск питания, отсоедините источник питания, каждый источник питания должен снова открыть J5 повторно закрытый, прежде чем вы сможете включить питание.
Короткое замыкание J7: J5 закрытый пусковой источник питания, отсоединить источник питания, питание до тех пор, пока J5 закрыт, автоматически начнет питание. J7 по умолчанию холостого хода
Пользователь может выбрать подходящий режим запуска в соответствии с практическими требованиями.
J6: перемычка для настройки задержки (этот джемпер предназначен только для загрузки приложений материнской платы компьютера, другие Чехлы не установлены (модель 0)
Внешний свинцовый терминал J8: светодиодный 1-светодиодный 3 должен быть подключен к внешнему светодиодный разъему, когда розетка светодиодный.
VR1: потенциометр регулирования тока зарядки
VR2: потенциометр регулирования напряжения зарядки
VR3: предельный потенциометр регулирования напряжения батареи
VR4: батарея под предохранением от напряжения пороговый потенциометр регулирования напряжения
VR5: потенциометр регулирования выходного напряжения
LED1: Сила входного сигнала индикатора светильник, синий. Когда Входная мощность нормальная
LED2: после завершения зарядки светильник, красный, зарядка в
LED3: за этот светильник, зеленый, после завершения зарядки. Когда аккумулятор разряжен, напряжение батареи падает ниже порогового напряжения VSTART, и лампа мигает. Когда напряжение батареи меньше, чем напряжение под напряжением VUVP, источник питания не может быть запущен, лампа мигает 2 раза, и батарея находится под давлением.
LED4: индикатор выходного напряжения, красный, когда выходное напряжение яркое, выход выключается, когда
Инструкции
Перед использованием этого модуля, пожалуйста, не обязательно внимательно прочитайте следующие инструкции, чтобы избежать ненужных потерь. Установите неправильное зарядное напряжение, зарядный ток, выходное напряжение повредит модуль, аккумулятор и даже нагрузку. Перед проводкой не нужно подтверждать батарею, мощность положительной и отрицательной полярности, затем неправильное или заземление приведет к повреждению модуля или аккумулятора
1 Подключение Сила входного сигнала
Входное напряжение источника питания должно быть выше, чем напряжение отключения заряда батареи не менее 1 в, в противном случае Зарядка не заряжается. Например, 12 В свинцово-кислотная батарея для зарядки, отсекающее напряжение 13,8 В, когда входная мощность должна выбрать 14,8 в выше источника питания, 16 В, 19 в, 24 В может быть.
2. Регулировка напряжения зарядки
Сначала не подключайте аккумулятор, с помощью универсального счетчика для контроля напряжения клеммы аккумулятора, регуляторная плата на потенциометре VR2, таким образом, чтобы напряжение зарядки отвечало требованиям используемой батареи. По часовой стрелке для регулировки небольшого напряжения заряда, против часовой стрелки.
Обратите внимание, что когда напряжение зарядки регулируется, напряжение зарядки постоянно меняется, что является импульсным напряжением зарядного устройства при автоматическом обнаружении аккумулятора. Просто скачок наивысшего напряжения до соответствующего значения можно отрегулировать. Не подключайте модуль регулирования напряжения аккумулятора или аккумулятор, в противном случае он выгорит.
