Модуль питания постоянного тока, непрерывное питание, контроль доступа компьютера, безопасность, резервное питание постоянного тока

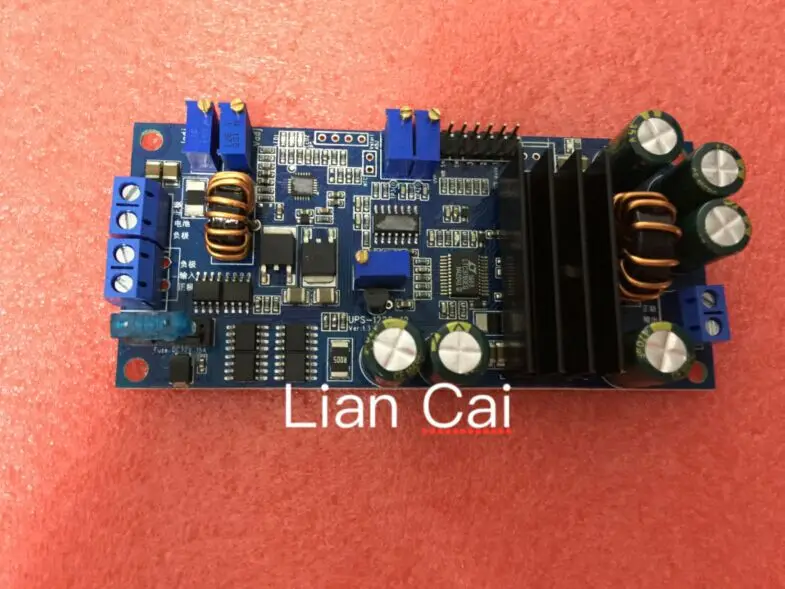

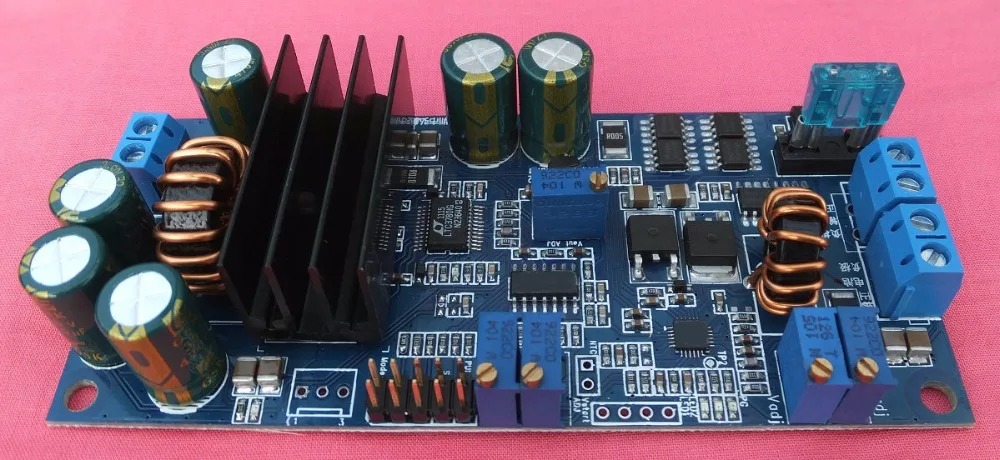

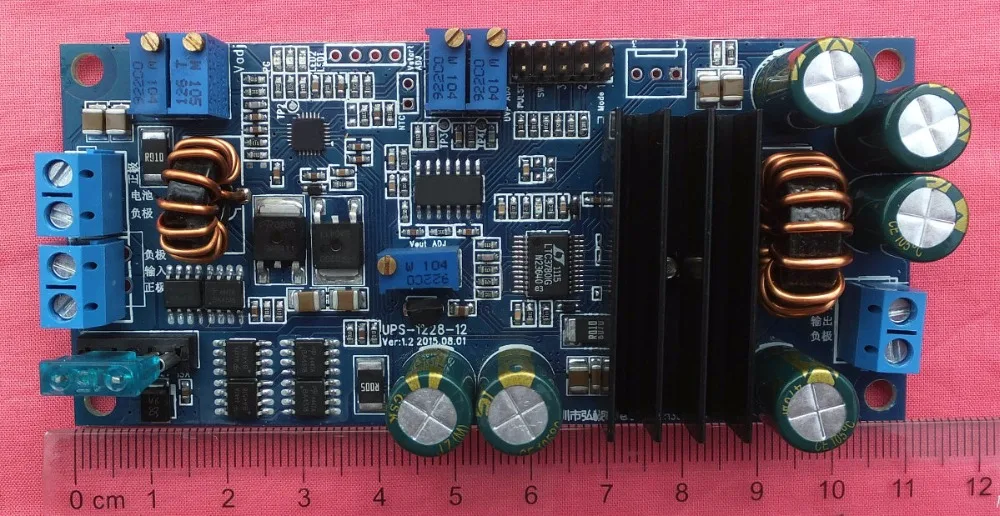

Модель изделия: UPS-1228-12

Описание товара

UPS-1228-12-это высокоэффективный UPS DC модуль питания, разработанный для нужд резервного питания постоянного тока. Модуль поддерживает широкий диапазон входного напряжения, свинцово-кислотных батарей, литий-ионных, литий-полимерных, литий-железных фосфатных батарей в качестве резервного аккумулятора, имеет идеальную функцию управления зарядкой, В то же время бортовой Автоматический подъемный регулятор давления, напряжение постоянного тока может быть предоставлено непосредственно на устройство после. При переключении между входной мощностью и батареей выходное напряжение стабильно, и работа нагрузки не влияет.

Когда входной источник питания заряжается, модуль заряжается от аккумулятора, а источник питания к устройству питания после того, как выходное напряжение регулируется одновременно. Когда Входная мощность отключена, модуль автоматически переключается на источник питания аккумулятора, а источник питания на устройство снабжен стабилизированным напряжением напряжения, и время переключения равно нулю, И операция нагрузки не влияет. Когда источник питания батареи, плата MCU может контролировать напряжение батареи в режиме реального времени, когда аккумулятор разрядится до установленного порогового напряжения, источник питания автоматически выключает выход, И входит в режим сна с низким энергопотреблением. Источник питания может быть запущен только тогда, когда входная мощность восстановлена или напряжение батареи восстановлено до порогового напряжения.

Обратите внимание, что зарядная часть этого модуля является зарядным устройством, входное напряжение источника питания должно быть выше, чем зарядное устройство для зарядки аккумулятора, напряжение отключения 1 в для зарядки. Например, батарея-свинцово-кислотная батарея 12 В, напряжение зарядки-13,8 В, затем Входная мощность-14,8 В ~ 28 В постоянного тока, мы можем выбрать обычный адаптер питания 19 В или 24 В в качестве входной мощности.

Модуль поставляется с автоматический регулятор напряжения цепи, независимо от того, сколько Вольт входного источника питания или напряжение батареи, выходное напряжение может быть отрегулировано между 28V ~ 3V.

Диапазон применения

L для одного источника питания 12 В для обеспечения резервного питания

L контроль доступа, безопасность резервного питания

L промышленная система управления резервного питания

Особенности продукта

Широкий диапазон входного напряжения: 10 ~ 28 в

L Высокая мощность регулируемый выход 100 Вт (выход 12 В, 8.3A)

L выход бесшовное переключение, вход выключение питания автоматически переключается на источник питания батареи, выходное напряжение непрерывное, нулевое время переключения.

L Выходное напряжение: можно регулировать между 2 ~ 28 в, но также можно выбрать тип фиксированного выходного напряжения (2 ~ 28 В опционально), пожалуйста, укажите. Доставка по умолчанию для регулируемого типа

L выходной ток: 8.3A, пиковое значение 10A

L Входной ток: макс. 15а

L выход по току, защита от короткого замыкания, даже если выход не боится короткого замыкания, схема автоматически защитит

L поддержка свинцово-кислотных аккумуляторов, литий-ионных, литий-полимерных, литий-фосфатных аккумуляторов

Регулируемое напряжение зарядки (4-23 в)

Зарядный ток L можно регулировать (0.5-5A)

L 3 этапа, и он имеет высокую эффективность при непрерывной зарядке малым током светодиодный индикатор, постоянный ток, постоянное напряжение зарядки, полная остановка, чтобы предотвратить превышение времени зарядки

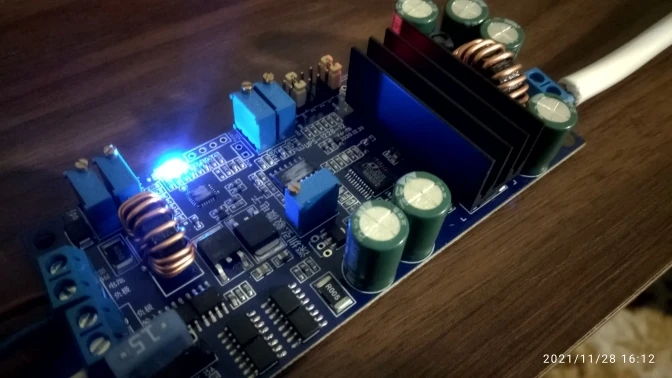

Светодиодный индикатор состояния L 4, реализация входного питания, зарядка, разрядка и батарея под напряжением индикатора состояния

L мониторинг напряжения батареи в реальном времени, автоматическое отключение выхода, Защита аккумулятора

L Регулируемая батарея под предохранением от напряжения пороговое напряжение

L Регулируемое пусковое пороговое напряжение батареи

Технические характеристики

, Если не указано иное, рабочие условия заключаются в следующем: входное напряжение 16V 12V свинцово-кислотных аккумуляторных батарей, выход 12V @ 8A, температура окружающей среды 25

Диапазон входного напряжения

10-28 в

Максимальный входной ток (лимит входного предохранителя)

15а

Ток в режиме ожидания

<200uA

Рабочая температура

45 ~ 85 C

Температура хранения

45 ~ 125 C

MTBF

100000 часов @ 50C

Объем (Длина X Ширина X высота)

110x50x23мм

Вес нетто

70 грамм

Разъем для аккумулятора

Швейные клеммы (опционально 5557 2P)

Входной/Выходной разъем

Швейные клеммы (опционально 5557 4P)

Характеристики зарядки

Зарядное напряжение

4-23 в непрерывный регулируемый

Зарядный ток

0,5-5A непрерывный регулируемый

Ток заряда

Ток зарядки 1/10

Ток окончания зарядки

Когда ток заряда падает до установленного значения 1/10, зарядка заканчивается.

Эффективность преобразования зарядки

> 95%

Характеристика регулирования выходного напряжения

Выходное напряжение

2-28 в непрерывный регулируемый

Выходной ток

8.3A

Выходная мощность

100 Вт

Эффективность преобразования

> 95%

Выходная пульсация

<80mVp-p

Стабилизированная точность напряжения

2%
