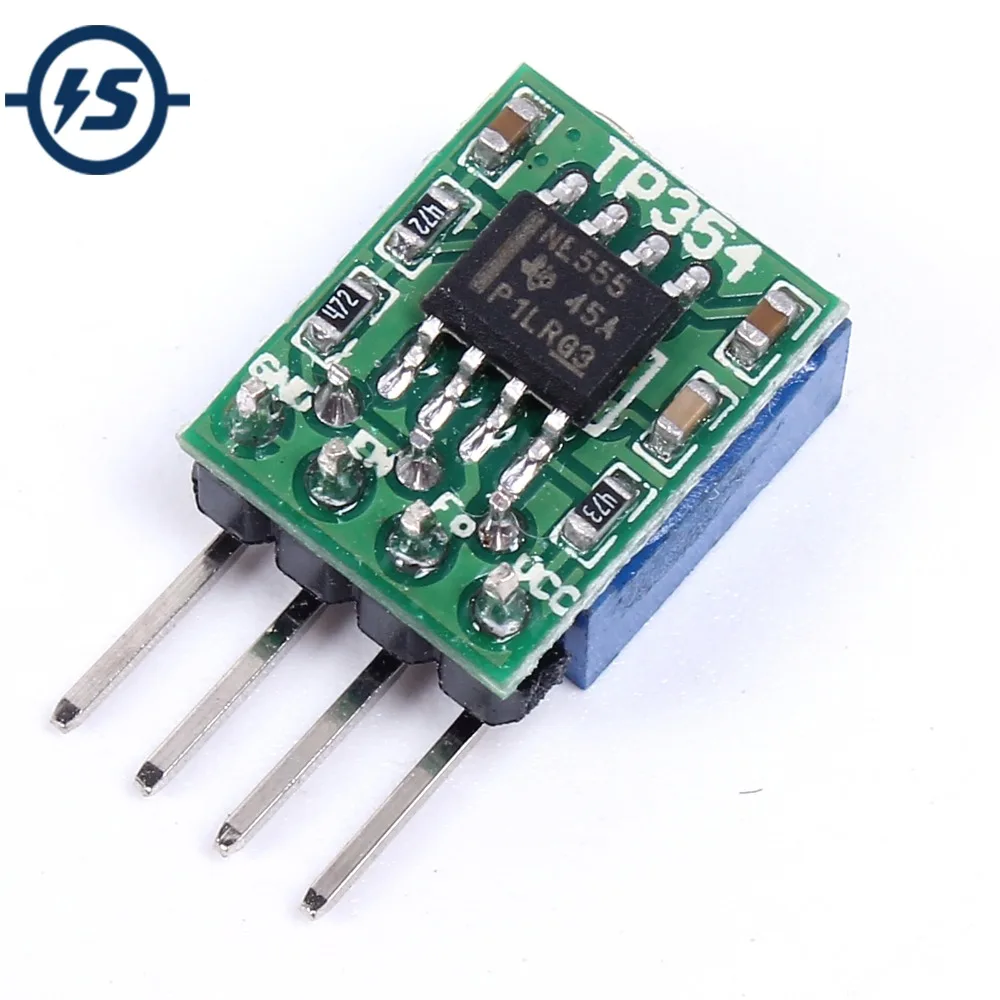

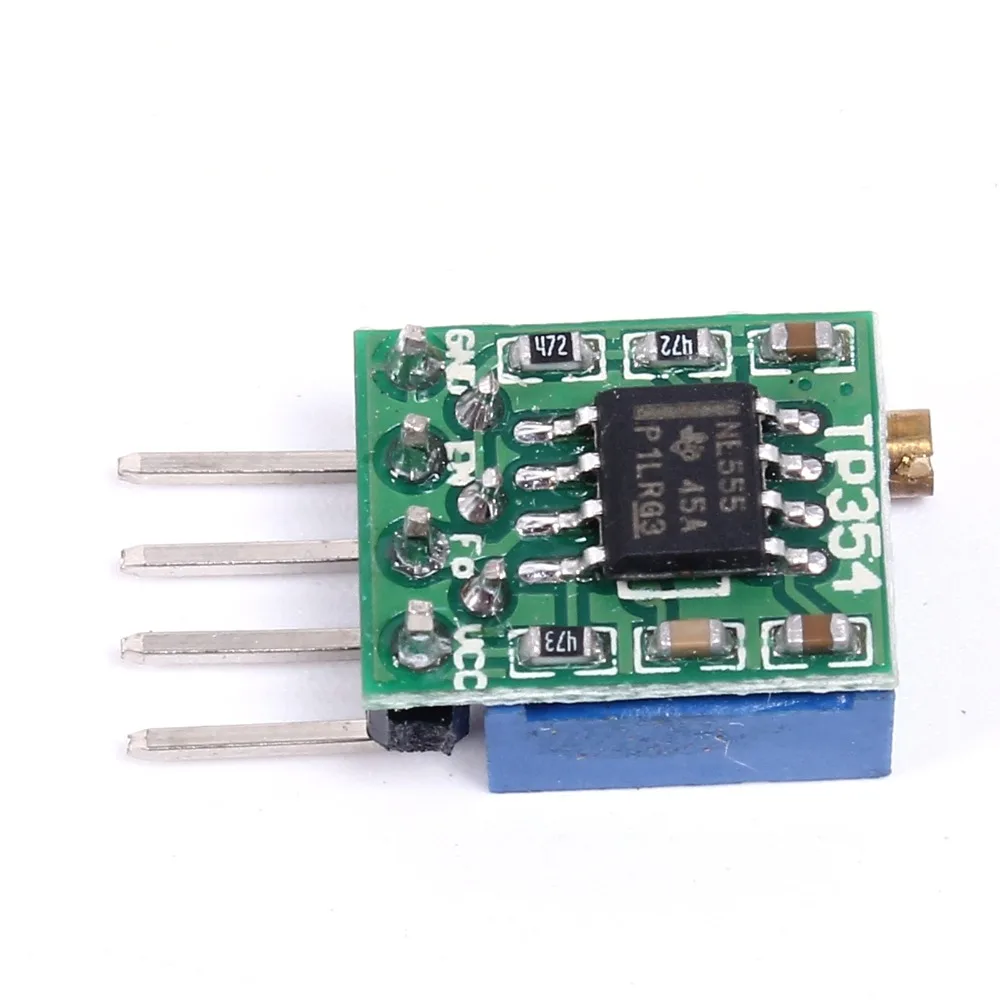

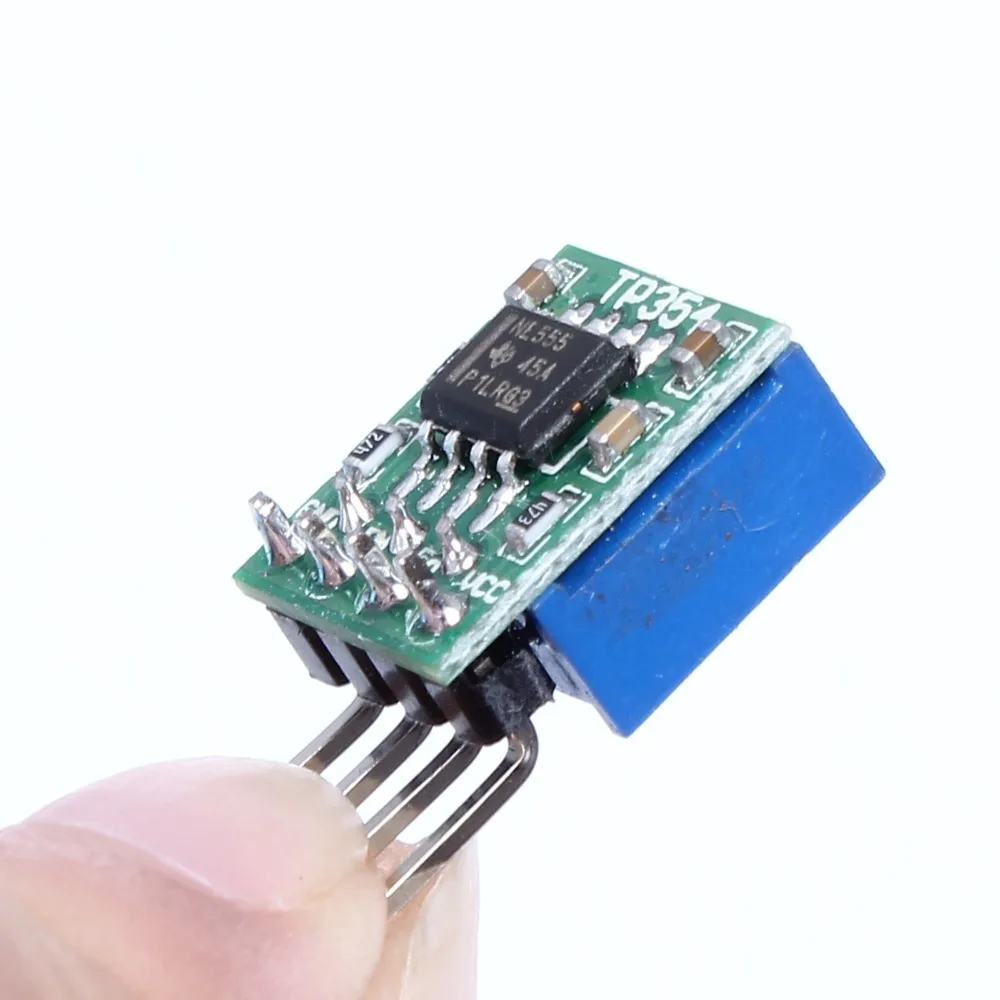

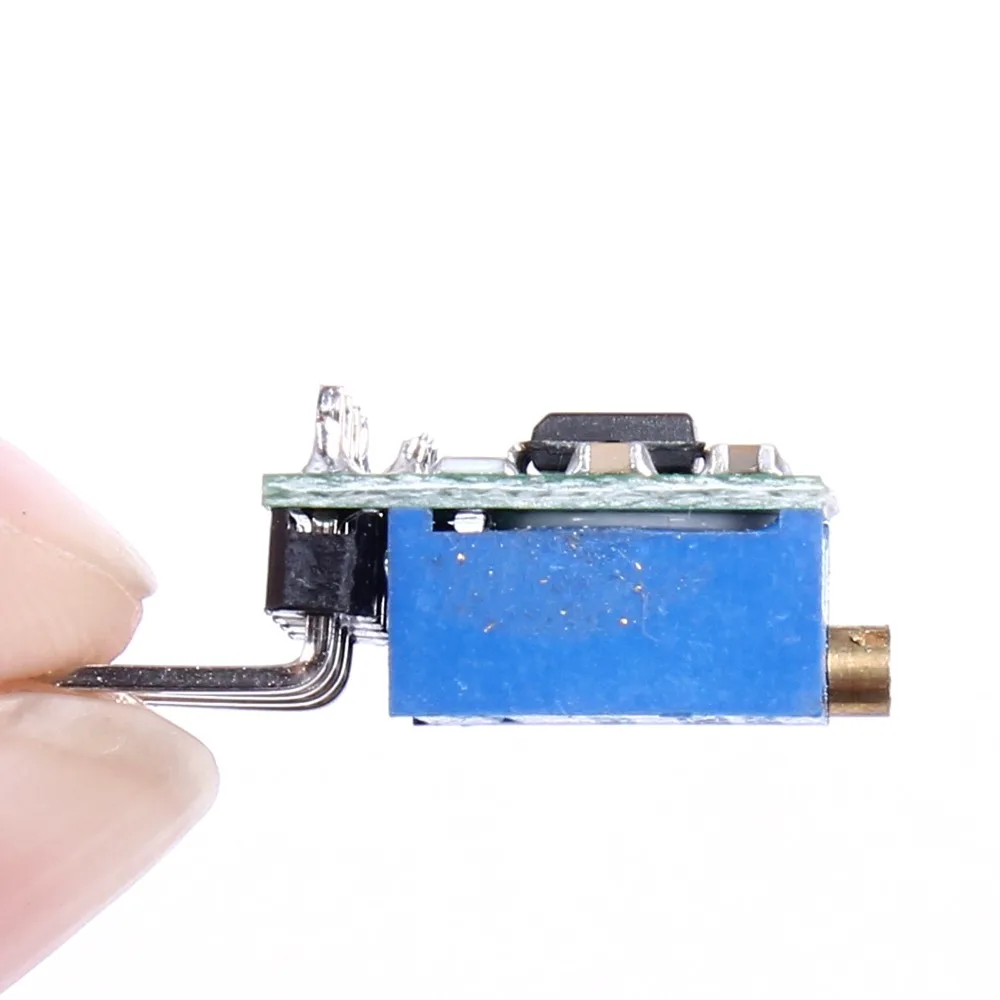

Генератор импульсов прямоугольной формы TP354 NE555, 50 гц-6 кГц, генератор выходного сигнала, Регулируемая частота источника сигнала 200 мА, 5-15 В постоянного тока

Введение продукта:

1. Напряжение питания: 5-15 В постоянного тока; Без нагрузки рабочего тока 2.5ма (5 В); Без нагрузки рабочего тока 6.5ма (12 В)2. Выходной ток: 200 мА макс3. Применение: как источник сигнала4. Размеры: 13*10*8 мм (не включает pin); Штифт пространство 2,54 ммФункции:

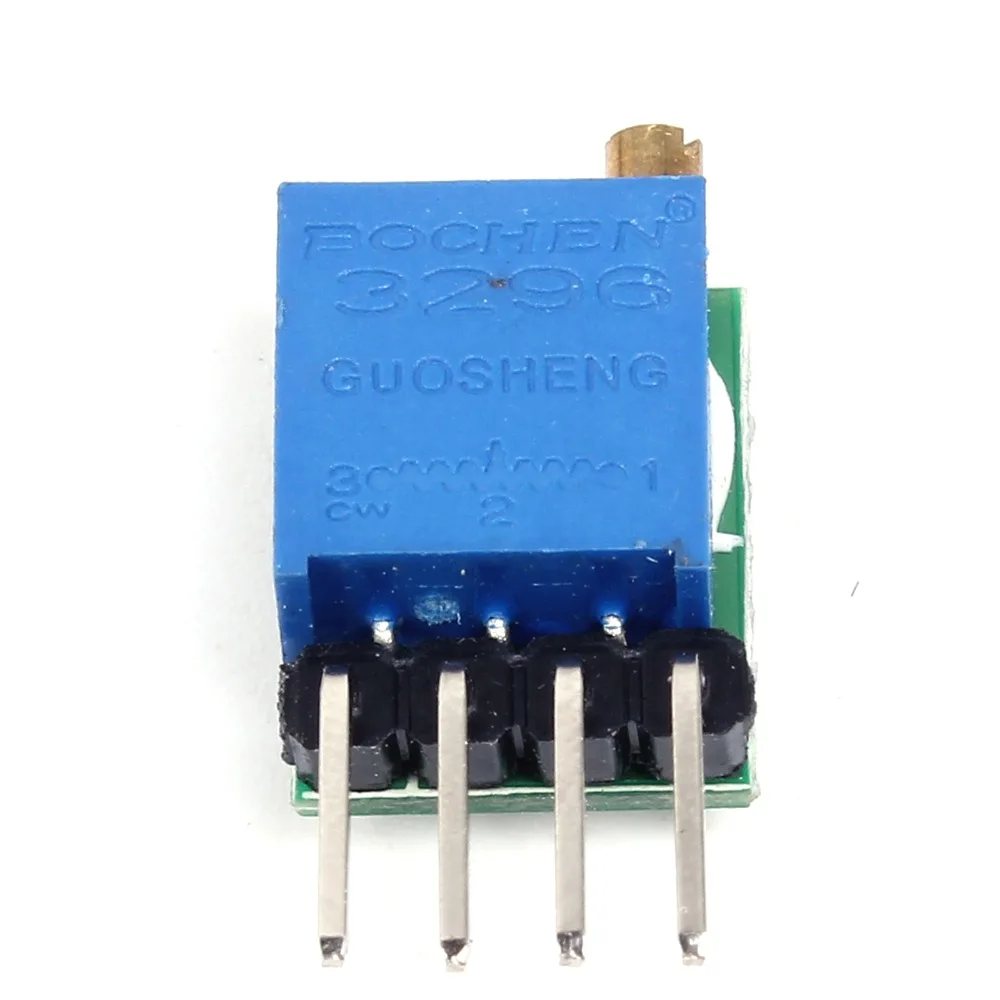

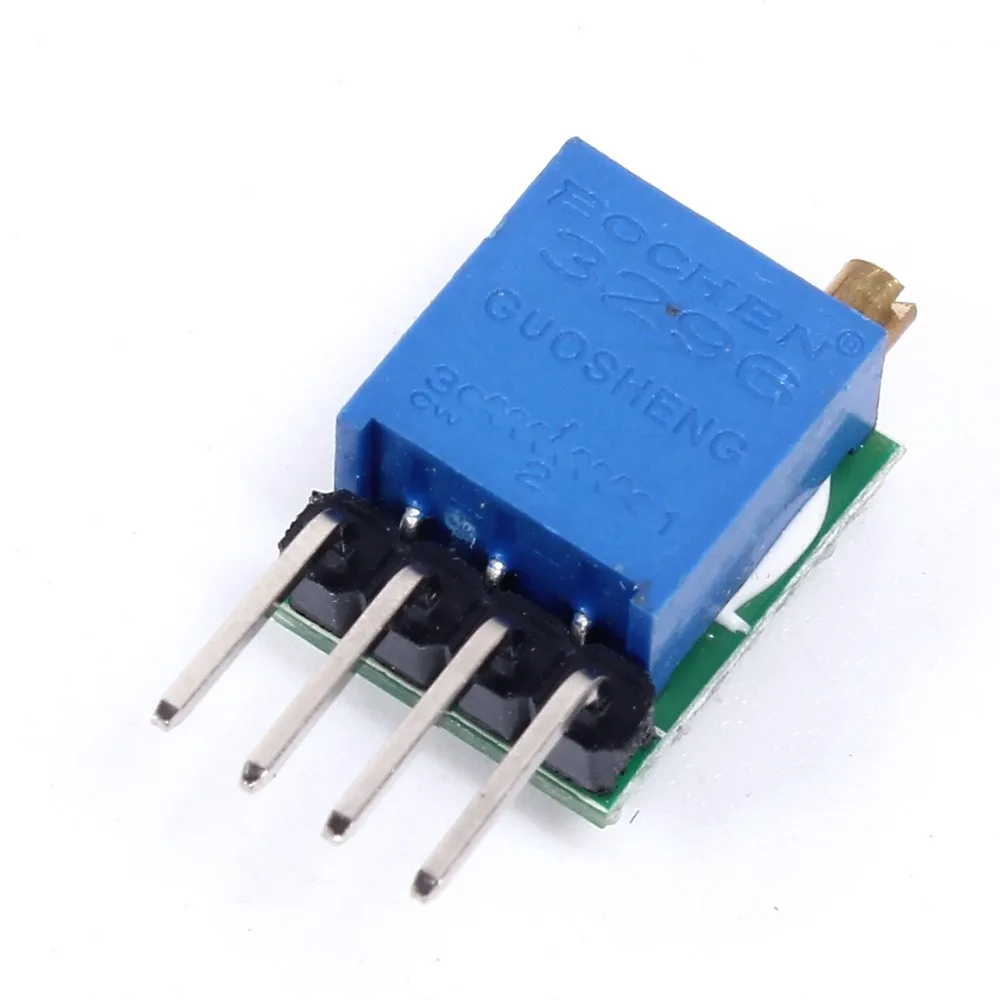

1. После добавления мощности выходной порт выводит квадратный сигнал, а амплитуда равна напряжению питания2. Выходной рабочий цикл не может быть скорректирован, и Выходной рабочий цикл siganl в основном является стабильным во время регулировки freuquency (58%)3. Частоту можно регулировать с помощью мультикатушечного potenitometer:50 Гц ~ 6 кГц4.V1 порт uesd для управления модулем start/stop ВибрационныйИспользование метода:

1. Подключите к питанию, а затем он может работать2. Когда V1 порт высокого уровня или висит, модуль начинает вибрировать выходной сигнал; V1 порт соединяется с землей, модуль перестанет вибрировать, и выход низкий уровень3. При использовании, 0,1 мкФ фильтр питания конденсатор может быть подключен к мощности, чтобы убедиться в стабильной работе4. Потенциометр регулировки по часовой стрелке, частота увеличится; Потенциометр регулировки против часовой стрелки, частота уменьшитсяОпределение штифта:

1.VCC: мощность2.Vo: выходной порт сигнала3.Vi: старт/стоп вибрирующий контрольный порт4.GND: наземный
